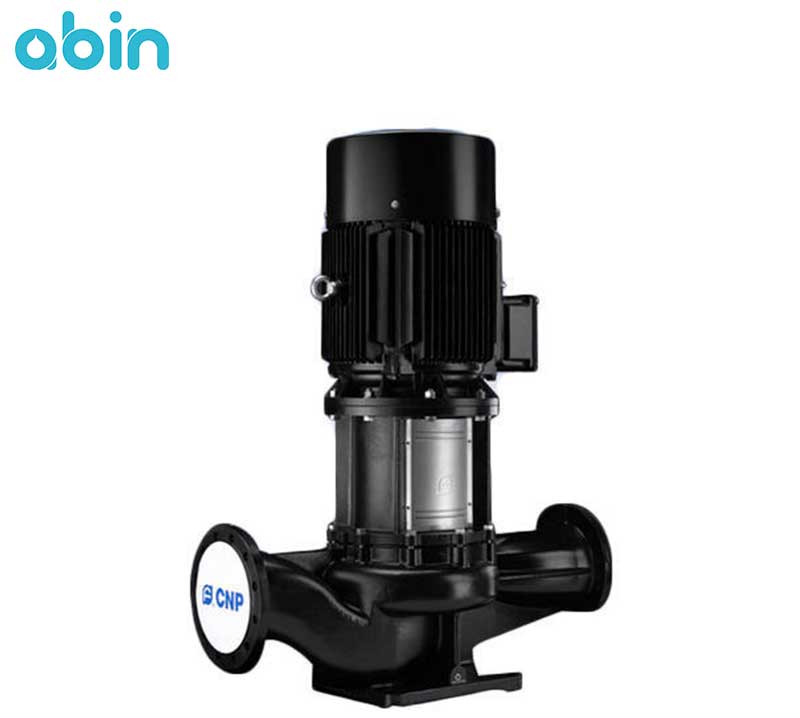

پمپ سیرکولاتور خطی CNP مدل TD32-32/2 از پمپ های سانتریفیوژ خطی و تک مرحله ای با موتور الکتریکی و سیل مکانیکی استاندارد می باشد. پمپ سیرکوله خطی CNP مدل TD32-32/2 به دلیل نصب آسان و سریع و هزینه تعمیر و نگهداری پایینی که دارد، هم از طرف خریدار و هم نصاب و کارشناس پمپ های سیرکولاتور مورد استقبال قرار گرفته است. پمپ سیرکولاتور خطی CNP مدل TD32-32/2 تنها برای گردش آب و یا سیالی با خواص مشابه آب در سیستم مورد استفاده قرار می گیرد و بنابر این آب ورودی به پمپ سیرکولاتور CNP مدل TD32-32/2 باید ویژگی هایی شامل: رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن را داشته باشد.
هم چنین این نکته را نیز در نظر داشته باشید، که پمپ های سیرکولاتور در برابر ذرات معلق موجود در آب ورودی، بسیار حساس می باشند، بنابر این سیال ورودی به این پمپ ها باید عاری از هر نوع ماده و ذرات جامدی باشد که باعث وارد آوردن آسیب به پمپ سیرکولاتور و قسمت های مختلف آن شود.
الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD32-32/2 با قابلیت سرعت 2900 دور در دقیقه و با استانداردهای ایمنی بالا طراحی و ساخته شده است، که در طول عمر و بازدهی پمپ نقش به سزایی دارد.
پمپ سیرکولاتور خطی CNP مدل TD32-32/2 با برق سه فاز (380 ولت) کار می کند. هم چنین با توجه به محدوده دمای سیال مجاز برای ورود به این پمپ سیرکولاتور، می توان از آن در سیستم های سیرکولاسیون آب گرم و سرد استفاده کرد. پمپ سیرکولاتور خطی TD32-32/2 ابعاد کمی دارد و به همین دلیل فضای کمی در محیط اشغال می کند. بنابر این در محیط هایی مانند موتورخانه ساختمان ها، در صورتی که فضا برای نصب تجهیزات سیستم سیرکولاسیون کم باشد، استفاده از پمپ های سیرکولاتور خطی CNP کمک زیادی به پیاده سازی سیستم خواهد کرد.
پمپ سیرکولاتور خطی TD32-32/2 برند CNP، مطابق با مکانیزم های طراحی مدرن پمپ های سیرکولاتور و تکنولوژی های روز دنیا طراحی و ساخته شده است، به همین دلیل با انواع سیستم های سیرکولاسیون سازگاری خوبی دارد. از جمله ویژگی های مثبت پمپ سیرکولاتور CNP مدل 2/TD32-32 می توان به موارد زیر اشاره کرد:
1- بهینه سازی مصرف انرژی
2- صدای بسیار کم پمپ در حین کار به دلیل جنس قطعات مختلف پمپ
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که در صورت بروز عیب در پمپ، تنها با باز کردن بالای پمپ می توان پمپ را تعمیر کرد و نیازی نیست پمپ به طور کامل از خطوط لوله جدا شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و راحت
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی و اتصالات ایمن که باعث افزایش طول عمر و ایمنی پمپ می شود.
9- قابل استفاده جهت گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد
پمپ سیرکولاتور خطی CNP مدل TD32-32/2 از نظر راندمان و بازدهی جزو با کیفیت ترین و پرکاربرد ترین پمپ های سیرکولاتور در ایران می باشد. یکی از دلایل پر استفاده بودن پمپ های سیرکولاتور خطی CNP، سهولت و سرعت نصب آنها می باشد؛ علاوه بر این، به دلیل طراحی خاص، تعمیرات این پمپ های سیرکولاتور نیز به راحتی قابل انجام است.
بدنه پمپ از جنس HT200 می باشد، که استقامت پمپ را در برابر عوامل و ضربات خارجی افزایش می دهد. علاوه بر این بدنه پمپ سیرکولاتور خطی CNP مدل TD32-32/2 با رنگ دو لایه پوشیده شده است، که در برابر رطوبت محیط نصب از پمپ محافظت می کند.
قدرت موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD32-32/2 برابر با 3 کیلو وات (4 اسب بخار) می باشد. از پارامترهای مهم برای پمپ های سیرکولاتور خطی، هد و دبی می باشد، که معمولا تغییرات نسبی آنها نسبت به هم توسط کارخانه سازنده ارائه می شود. تغییرات نسبی این دو پارامتر برای پمپ سیرکولاتور خطی CNP مدل TD32-32/2 در جدول زیر آمده است.
دبی (متر مکعب در ساعت) | 2 | 4 | 6 | 8 | 10 | 12.5 | 14 | 16 |
هد (متر) | 34.3 | 34.2 | 33.9 | 33.6 | 33.1 | 32 | 30.8 | 28.2 |

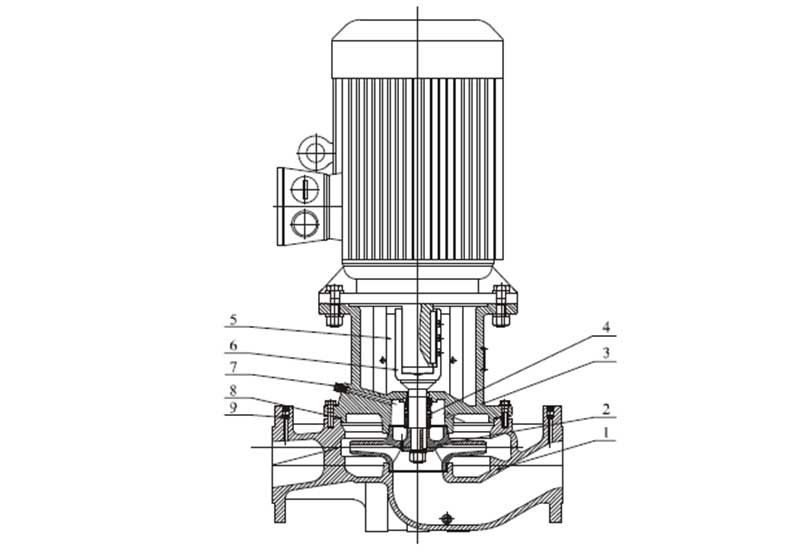

جنس اجزای مختلف پمپ سیرکولاتور خطی CNP مدل TD32-32/2 مطابق با شماره گذاری تصویر در زیر آمده است:
• جنس شفت: استنلس استیل 420
• حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
• محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
• شماره 1: بدنه: HT200
• شماره 2: پروانه: HT200 یا ZG07C19Ni9
• شماره 3: سر پمپ: HT200
• شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
• شماره 5: صفحه محافظ: 06Cr19Ni10
• شماره 6: شفت: 20Cr13
• شماره 7: پیچ هواگیری: 06Cr19Ni10
• شماره 8: رینگ: NBR
• شماره 9: توپی: 06Cr19Ni10
دمای سیال ورودی به پمپ های سیرکولاتور، یکی از ویژگی های مهمی است که در انتخاب و خرید پمپ های سیرکولاتور باید به آن توجه شود. پمپ های سیرکولاتور ممکن است تنها برای گردش آب سرد یا آب گرم در سیستم های سیرکولاسیون طراحی شده باشند. البته در بسیاری از برندها مانند CNP، پمپ های سیرکولاتور برای گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد طراحی و ساخته می شوند.
کارخانه چینی سازنده پمپ های سیرکولاتور CNP، مشخصات سیال مجاز برای ورود به پمپ های سری TD32 را در جدولی به شکل زیر ارائه کرده است.
سیال حداکثر دما | حداکثر دما | خصوصیات لازم سیال | |
آب | آب های زیر زمینی | کمتر از 90 درجه سانتی گراد | - |
آب ورودی به بویلرها آب ورودی به بویلرها | کمتر از 110 درجه سانتی گراد | - | |
آب تغذیه منطقه ای | کمتر از 110 درجه سانتی گراد | - | |
آب چگال شده (غلیظ شده) | کمتر از 90 درجه سانتی گراد | - | |
آب نرم شده | 15- تا 110 درجه سانتی گراد | - | |
آب قلیایی | - | قلیائیت پایین | |
روان کننده ها و خنک کننده ها | - | مقدار کمی ناخالصی ها در سیال می تواند به آب بند شفت آسیب بزند. | |
خنک کننده ها | ضد یخ بر پایه هیدرو کربن | کمتر از 50 درجه سانتی گراد | یخ زدگی می تواند باعث آسیب به شفت شود. |
ترکیبات الکلی | کمتر از 50 درجه سانتی گراد برای ترکیبات 50% | - | |
30% شورابه (محلول کلسیم کلراید و ...) | کمتر از 50 درجه سانتی گراد | یخ زدگی می تواند باعث آسیب به شفت شود. | |
محلول های ارگانیک | الکل ایزوپروپیل | کوچکتر و مساوی 60 درجه سانتی گراد | سیال اشتعال پذیر |
الکل پروپیل | کوچکتر و مساوی 60 درجه سانتی گراد | - | |
اکسید کننده ها | هیدروژن پراکسید | کوچکتر و مساوی 60 درجه سانتی گراد (برای ترکیبات 20%) | |
*** اگر گرانروی سیال ورودی به پمپ سیرکولاتور، از حد مجاز بیش تر باشد، منحنی بازدهی پمپ کاهش یافته و مصرف انرژی آن افزایش پیدا می کند.
پمپ سیرکولاتور خطی CNP مدل TD32-32/2 در بخش انتهایی مدل، دارای عبارت و اعدادی می باشد، که هر یک نشان دهنده یک مشخصه فنی از پمپ به شرح زیر می باشند:
• TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
• رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
• رقم بعد از خط تیره: هد پمپ بر حسب متر
• عدد 2 بعد از ممیز: تعداد قطب موتور الکتریکی
پمپ سیرکولاتور خطی CNP مدل TD32-32/2 دارای کاربردهای متنوعی از جمله موارد زیر می باشد:
- پمپ سیرکولاتور خطی CNP مدل TD32-32/2 برای سیرکولاسیون انواع آب (طبق جدول ارائه شده در بالا) در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، کاربردهای زیر را پوشش می دهد:
• پمپ سیرکولاتور اصلی
• پمپ بویلر با خروجی مختلف
• پمپ مدار ترکیبی
• پمپ سیستم های فشار ثابت
• سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، صنایع غذایی و موارد مشابه، نیز دارای کاربردهای زیر می باشد:
• تامین مایع
• تقویت فشار سیستم
• سیستم های سیرکولاسیون مدار ترکیبی
نصب پمپ های سیرکولاتور حتما باید توسط فرد کارشناس و با تجربه در این زمینه انجام شود، زیرا علیرغم آسان بودن نصب آنها، به دلیل حساسیت هایی که دارند ممکن است در صورت نصب نادرست، پمپ دچار آسیب شود. در حالی که دانستن برخی از نکات نصب پمپ های سیرکولاتور که توسط کارخانه سازنده آنها ارائه شده است، باعث افزایش سرعت و دقت در نصب پمپ های سیرکولاتور CNP می شود:
1- چنان چه خطوط لوله کشی متصل به پمپ بتوانند وزن آن را تحمل کنند، پمپ با قدرت موتور 2.2 کیلو وات می تواند به صورت خطی و در مدار لوله کشی نصب شود؛ اما در صورتی که لوله کشی متصل به پمپ قادر به تحمل وزن آن نباشد یا توان موتور پمپ بیش از 2.2 کیلو وات باشد، پمپ باید روی براکت یا پایه نصب شود.
2- پمپ های سیرکولاتور با توان موتور کمتر از 2.2 کیلو وات می توانند به صورت افقی یا عمودی بر روی خطوط لوله نصب شوند. اما در صورتی که توان موتور پمپ سیرکولاتور بیش از 2.2 کیلو وات باشد، تنها می توان آن را به صورت افقی بر روی خط لوله نصب کرد.
3- نصب پمپ سیرکولاتور خطی CNP باید به گونه ای انجام شود، که از انتقال فشار کششی خطوط لوله به بدنه پمپ جلوگیری کند.
4- پمپ سیرکولاتور CNP باید در محیطی با درجه حرارت کم و هوای خنک زیر 40 درجه سانتی گراد نصب شود.
5- اگر پمپ در مکان باز نصب می شود، باید پوشش مناسب برای حفاظت از قسمت های الکتریکی آن در برابر رطوبت و ورود آب وجود داشته باشد.
6- برای نگهداری از پمپ سیرکولاتور CNP، باید بالا و زیر پمپ فضای کافی وجود داشته باشد. برای پمپ های سیرکولاتور با توان موتور کمتر از 5.5 وات، حداقل 300 میلی متر و برای پمپ هایی با توان موتور بیش از 5.5 وات، حداقل 1000 میلی متر فاصله در پایین و زیر پمپ باید وجود داشته باشد.
7- برای جلوگیری از صدا و ارتعاشات پمپ سیرکولاتور CNP و عملکرد بهتر آن، از ضربه گیرها استفاده می شود. استفاده از پایه سیمانی با وزن 1.5 برابر وزن خود پمپ به عنوان ضربه گیر گزینه مناسبی می باشد.
پمپ سیرکولاتور خطی CNP مدل TD32-32/2 از پمپ های سانتریفیوژ خطی تک مرحله ای طراحی شده با موتور الکتریکی و سیل مکانیکی استاندارد می باشد. پمپ سیرکولاتور خطی CNP مدل TD32-32/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به این پمپ سیرکولاتور باید ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره را داشته باشد. در غیر این صورت، ورود ذرات به پمپ سیرکولاتور باعث خوردگی و آسیب های جدی به قطعات داخل پمپ می شود.
در صورتی که قصد خرید پمپ های سیرکولاتور را دارید، حتما این نکته را در نظر بگیرید، که انتخاب و خرید پمپ های سیرکولاتور باید با در نظر گرفتن محاسباتی برای اندازه گیری پارامترهایی مانند دبی و هد مورد نیاز سیستم و با راهنمایی افراد کارشناس در این زمینه انجام شود.
