پمپ سیرکولاتور CNP مدل TD32-25/2


پمپ سیرکولاتور خطی CNP مدل TD32-25/2 از پمپ های سانتریفیوژ خطی و تک مرحله ای می باشد که به موتور الکتریکی و سیل مکانیکی استاندارد مجهز است. پمپ سیرکوله خطی CNP مدل TD32-25/2 به دلیل نصب آسان و سریع و هزینه تعمیر و نگهداری پایینی که دارد، همواره از طرف مشتری و کارشناسان و نصابان مورد توجه و استقبال قرار گرفته است. پمپ سیرکولاتور خطی CNP مدل TD32-25/2 مانند پمپ های سیرکولاتور خطی مشابه دیگر، تنها برای سیرکوله کردن سیالی با خواص نزدیک به آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD32-25/2 باید دارای ویژگی های شامل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد.
علاوه بر این، سیال وارد شده به پمپ های سیرکولاتور نباید دارای هیچ ماده جامدی باشد، که باعث وارد آوردن آسیب به پمپ سیرکولاتور شود. علت این است که پمپ های سیرکولاتور در برابر ذرات معلق موجود در آب ورودی بسیار حساس می باشند. الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD32-25/2 با قابلیت سرعت 2900 دور در دقیقه با توجه به نوع طراحی و ایمنی بالا در اتصالات، طول عمر بالایی دارد و می تواند مدت ها بدون ایراد فنی کار کند.

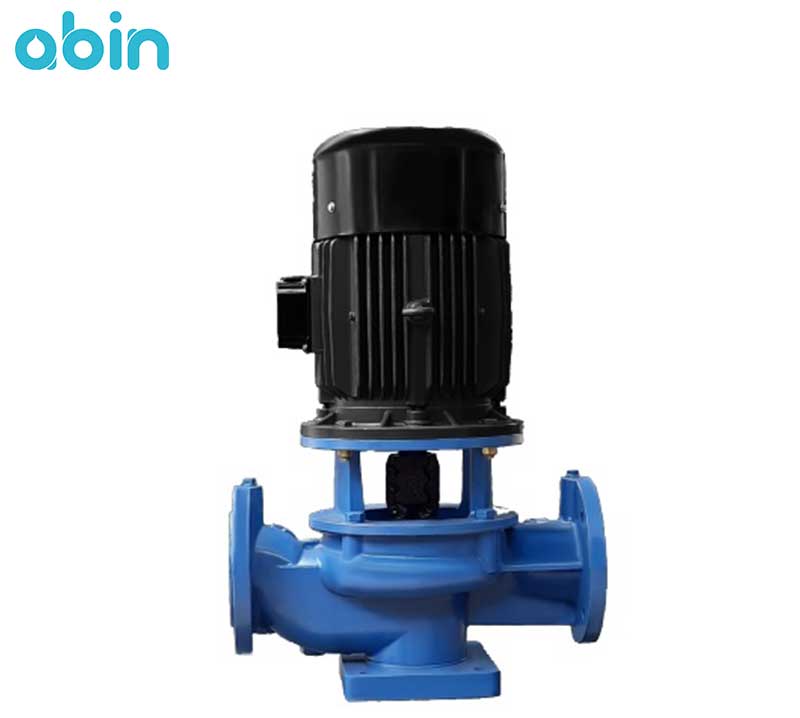

پمپ سیرکولاتور خطی CNP مدل 2/TD32-25


پمپ سیرکولاتور خطی CNP مدل TD32-25/2 این مزیت ویژه را دارد، که با برق تک فاز و یا سه فاز کار کند. علاوه بر این با توجه به محدوده دمای سیال مجاز برای ورود به این پمپ سیرکولاتور، می توان از آن در سیستم های سیرکولاسیون آب گرم و سرد استفاده کرد. طراحی خاص پمپ سیرکولاتور خطی TD32-25/2 باعث شده است این پمپ، ابعاد کمی داشته باشد و فضای کمی اشغال کند، بنابر این اگر با کمبود فضا برای نصب پمپ سیرکولاتور مواجه هستید، پمپ های سیرکولاتور سری TD32 برند CNP بهترین انتخاب برای سیستم سیرکولاسیون شما می باشند.


مزایای پمپ سیرکولاتور خطی CNP مدل TD32-25/2


پمپ سیرکولاتور خطی TD32-25/2برند CNP، با استفاده از مکانیزم های طراحی مدرن پمپ های سیرکولاتور و تکنولوژی های روز دنیا طراحی و ساخته شده است، به همین دلیل سازگاری خوبی با سیستم های سیرکولاسیون مختلف دارد. مزایای پمپ سیرکولاتور CNP مدل TD32-25/2 شامل موارد زیر می باشد:


1- صرفه جویی در مصرف انرژی
2- صدای بسیار کم پمپ در حین کار
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که در صورت بروز عیب در پمپ، تنها با باز کردن بالای پمپ می توان پمپ را تعمیر کرد و نیازی نیست پمپ به طور کامل از خطوط لوله جدا شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و راحت
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی و اتصالات ایمن که باعث افزایش طول عمر و ایمنی پمپ می شود.
9- مدل TD32-25/2 پمپ سیرکولاتور خطی CNP هم با موتور الکتریکی تک فاز و هم سه فاز طراحی می شود.
10- قابل استفاده در هر دو سیستم سیرکولاسیون آب سرد و آب گرم


مشخصات عملکردی پمپ سیرکولاتور CNP مدل TD32-25/2


پمپ سیرکولاتور خطی CNP مدل TD32-25/2 از نظر راندمان و بازدهی در رده پمپ های سیرکولاتور با کیفیت در بازار ایران است. پمپ های سیرکولاتور برند CNP سال هاست که به دلیل کیفیت بالا در طراحی و ساخت از پر کاربرد ترین پمپ های موجود در بازار ایران می باشند؛ یکی از دلایل پر استفاده بودن پمپ های سیرکولاتور خطی CNP، سهولت و سرعت نصب آنها می باشد؛ علاوه بر این، به دلیل طراحی خاص، تعمیرات این پمپ های سیرکولاتور نیز به راحتی قابل انجام است.
بدنه پمپ از جنس HT200 می باشد، که باعث افزایش استقامت پمپ در برابر عوامل و ضربات خارجی شده و طول عمر پمپ را افزایش می دهد. علاوه بر این بدنه پمپ سیرکولاتور خطی CNP مدل TD32-25/2 با رنگ دو لایه پوشیده شده است، که باعث حفاظت از پمپ در برابر خوردگی در رطوبت بالای محیط می شود.


مشخصات موتور الکتریکی و هم چنین تغییرات نسبی هد و دبی پمپ سیرکولاتور خطی CNP مدل TD32-25/2 در جدول زیر آمده است:


- توان موتور: 2.2 کیلو وات (3 اسب بخار)

دبی (متر مکعب در ساعت)

2

4

6

8

10

12.5

14

16

هد (متر)

 28.3

28.2

28

27.5

26.7

25

23.6

 20.7

جنس اجزای مختلف پمپ سیرکولاتور خطی CNP مدل TD32-25/2 شامل موارد زیر می باشد. جنس قطعات مختلف پمپ، طبق شماره گذاری تصویر زیر در این بخش آمده است:


•    جنس شفت: استنلس استیل 420
•    حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
•    محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
•    جنس بدنه (1): HT200
•    جنس پروانه (2): HT200 یا ZG07C19Ni9
•    جنس  سر پمپ (3): HT200
•    جنس سیل مکانیکی (4): کربن یا کاربید سیلیکون
•    جنس صفحه محافظ (5): 06Cr19Ni10
•    جنس شفت (6): 20Cr13
•    جنس پیچ هواگیری (7): 06Cr19Ni10
•    جنس رینگ (8): NBR
•    جنس توپی (9): 06Cr19Ni10

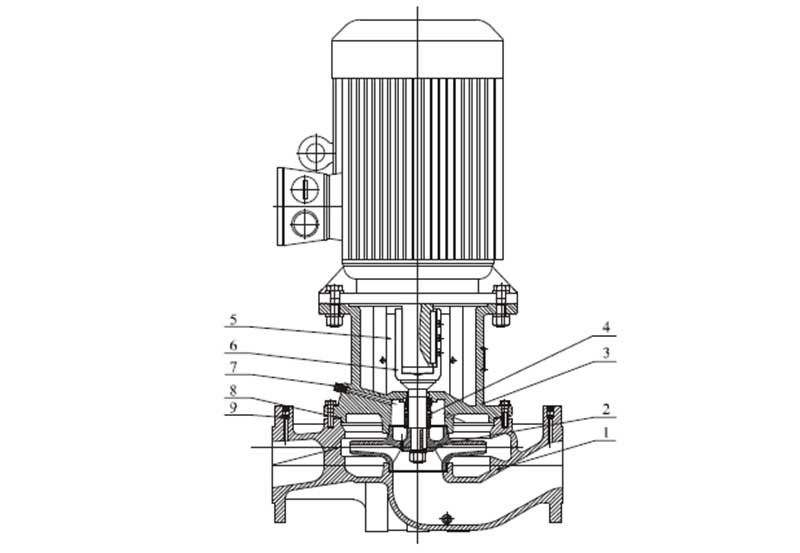

بخش های مختلف پمپ سیرکولاتورCNP




یکی از ویژگی های مثبت در طراحی پمپ های سیرکولاتور CNP این است، که محدوده دمای مجاز برای انواع سیال از طرف کارخانه سازنده در دیتا شیت محصول به شکل جدول زیر ارائه شده است:

سیال حداکثر دما

حداکثر دما

 خصوصیات لازم سیال

آب

آب های زیر زمینی

کمتر از 90 درجه سانتی گراد

-

   آب ورودی به بویلرها    آب ورودی به بویلرها

کمتر از 110 درجه سانتی گراد

-

 آب تغذیه منطقه ای

 کمتر از 110 درجه سانتی گراد

-

 آب چگال شده (غلیظ شده)

کمتر از 90 درجه سانتی گراد

-

آب نرم شده

 15- تا 110 درجه سانتی گراد

-

آب قلیایی

-

قلیائیت پایین

 روان کننده ها و خنک کننده ها

-

 حتی کمیناخالصی ها هم می تواند به آب بند شفت آسیب بزند.

خنک کننده ها

 ضد یخ بر پایه هیدرو کربن

 کمتر از 50 درجه سانتی گراد

 یخ زدگی می تواند باعث آسیب به شفت شود.

ترکیبات الکلی

 کمتر از 50 درجه سانتی گراد برای ترکیبات 50%

-

 30% شورابه (محلول کلسیم کلراید و ...)

 کمتر از 50 درجه سانتی گراد

یخ زدگی می تواند باعث آسیب به شفت شود.

محلول های ارگانیک

الکل ایزوپروپیل

کوچکتر و مساوی 60 درجه سانتی گراد

سیال اشتعال پذیر

الکل پروپیل

 کوچکتر و مساوی 60 درجه سانتی گراد

-

اکسید کننده ها

هیدروژن پراکسید

کوچکتر و مساوی 60 درجه سانتی گراد (برای ترکیبات 20%)

*** در صورتی که گرانروی یا چگالی سیال بیش از حد مجاز باشد، منحنی بازدهی پمپ کاهش پیدا کرده و مصرف انرژی آن افزایش می یابد.


پمپ سیرکولاتور خطی CNP مدل TD32-25/2 چه کاربردهایی دارد؟


پمپ سیرکولاتور خطی CNP مدل TD32-25/2 مانند سایر پمپ های سیرکولاتور خطی ساخت کارخانه CNP چین از طریق یک کد شناسایی از مدل های دیگر تفکیک می شود. برای پمپ سیرکولاتور خطی CNP مدل TD32-25/2 این اعداد نشان دهنده مشخصه ای از پمپ به شرح زیر می باشند:


•    TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
•    رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
•    رقم بعد از خط تیره: هد پمپ بر حسب متر
•    عدد 2 بعد از ممیز: تعداد قطب موتور الکتریکی


پمپ سیرکولاتور خطی CNP مدل TD32-25/2 دارای کاربردهای متنوعی از جمله موارد زیر می باشد:


- پمپ سیرکولاتور خطی CNP مدل TD32-25/2 برای سیرکولاسیون انواع آب (طبق جدول ارائه شده در بالا) در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، کاربردهای زیر را پوشش می دهد:


•    پمپ سیرکولاتور اصلی
•    پمپ بویلر با خروجی مختلف
•    پمپ مدار ترکیبی
•    پمپ سیستم های فشار ثابت
•    سیرکولاسیون آب گرم شهری


- هم چنین پمپ سیرکولاتور خطی CNP مدل TD32-25/2 در صنایع شیمیایی، دارویی، صنایع غذایی و موارد مشابه، در موارد زیر کاربرد دارد:


•    تامین مایع
•    تقویت فشار سیستم
•    سیستم های سیرکولاسیون مدار ترکیبی


نکات مهم برای نصب پمپ سیرکولاتور خطی TD32-25/2


نصب پمپ های سیرکولاتور حتما باید توسط فرد کارشناس و با تجربه در این زمینه انجام شود. اما دانستن برخی از نکات نصب پمپ های سیرکولاتور که توسط کارخانه سازنده آنها ارائه شده است، باعث افزایش سرعت و دقت در نصب پمپ های سیرکولاتور CNP می شود:


1- در صورتی که خطوط لوله کشی متصل به پمپ بتوانند وزن آن را تحمل کنند، پمپ با قدرت موتور 2.2 کیلو وات می تواند به صورت خطی و در مدار لوله کشی  نصب شود؛ اما در صورتی که لوله کشی متصل به پمپ قادر به تحمل وزن آن نباشد یا توان موتور پمپ بیش از 2.2 کیلو وات باشد، پمپ باید روی براکت یا پایه نصب شود.
2- پمپ هایی با توان موتور کمتر از 2.2 کیلو وات می توانند به صورت افقی یا عمودی بر روی خطوط لوله نصب شوند. اما در صورتی که پمپ سیرکولاتور توان موتوری بیش از 2.2 کیلووات داشته باشد، تنها می توان آن را به صورت افقی بر روی خط لوله نصب کرد.
3- نصب پمپ سیرکولاتور خطی CNP باید به گونه ای انجام شود، که از انتقال فشار کششی خطوط لوله به بدنه پمپ جلوگیری کند.
4- پمپ سیرکولاتور CNP باید در محیطی با درجه حرارت کم و هوای خنک زیر 40 درجه سانتی گراد نصب شود.
5- اگر پمپ در مکان باز نصب می شود، باید پوشش مناسب برای حفاظت از قسمت های الکتریکی آن در برابر رطوبت و ورود آب وجود داشته باشد.
6- برای نگهداری از پمپ سیرکولاتور CNP، باید بالا و زیر پمپ فضای کافی وجود داشته باشد. برای پمپ های سیرکولاتور با توان موتور کمتر از 5.5 وات، حداقل 300 میلی متر و برای پمپ هایی با توان موتور بیش از 5.5 وات باید حداقل 1000 میلی متر فاصله در پایین و زیر پمپ وجود داشته باشد.
7- برای جلوگیری از صدا و ارتعاشات پمپ سیرکولاتور CNP و عملکرد بهتر آن، از ضربه گیرها استفاده می شود. پایه سیمانی با وزن 1.5 برابر وزن خود پمپ برای این کار مناسب می باشد.


آیا پمپ سیرکولاتور خطی CNP مدل TD32-25/2 انتخاب مناسبی است؟


پمپ سیرکولاتور خطی CNP مدل TD32-25/2 از پمپ های سانتریفیوژ خطی تک مرحله ای طراحی شده با موتور الکتریکی و سیل مکانیکی استاندارد می باشد. پمپ سیرکولاتور خطی CNP مدل TD32-25/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به این پمپ سیرکولاتور باید ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره را داشته باشد. هم چنین در سیال ورودی نباید هیچ ماده جامدی باشد، که باعث وارد آوردن آسیب به پمپ سیرکولاتور شود.
در صورتی که قصد خرید پمپ های سیرکولاتور را دارید، حتما این نکته را در نظر بگیرید، که انتخاب و خرید پمپ های سیرکولاتور باید با در نظر گرفتن محاسباتی برای اندازه گیری پارامترهایی مانند دبی و هد مورد نیاز سیستم و با راهنمایی افراد کارشناس در این زمینه انجام شود.
به همین دلیل فروشگاه آنلاین تجهیزات آبی آبین، امکان مشاوره رایگان تلفنی برای خرید محصولات مختلف خود را برای شما خریداران محترم ایجاد کرده است. هم چنین می توانید برای آشنایی با دیگر محصولات و اطلاع از قیمت دستگاه های آب شیرین کن صنعتی نیز از امکان مشاوره رایگان مجموعه ما بهره مند شوید.

پمپ سیرکولاتور

مدل
TD32-25/2
وزن
50 کیلوگرم
طول
556 میلی متر
نحوه عملکرد
تک فاز (220 ولت) و مدل سه فاز 360 ولت
دور الکتروموتور
2900 دور در دقیقه
قدرت موتور
3 اسب بخار
حداکثر دبی
12.5 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
25 متر
سایز لوله ورودی و خروجی
32 دسی متر
جنس بدنه
HT200
جنس شافت
استنلس استیل 420
جنس پروانه
HT200 یا ZG07C19Ni9
کلاس حفاظتی
IP55
کلاس عایق بندی
F
دمای سیال
15- تا 110 درجه سانتی گراد
نوع سیال
سیال تمیز و بدون مواد جامد و ساینده،تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره
حداکثر فشار
50 هرتز
