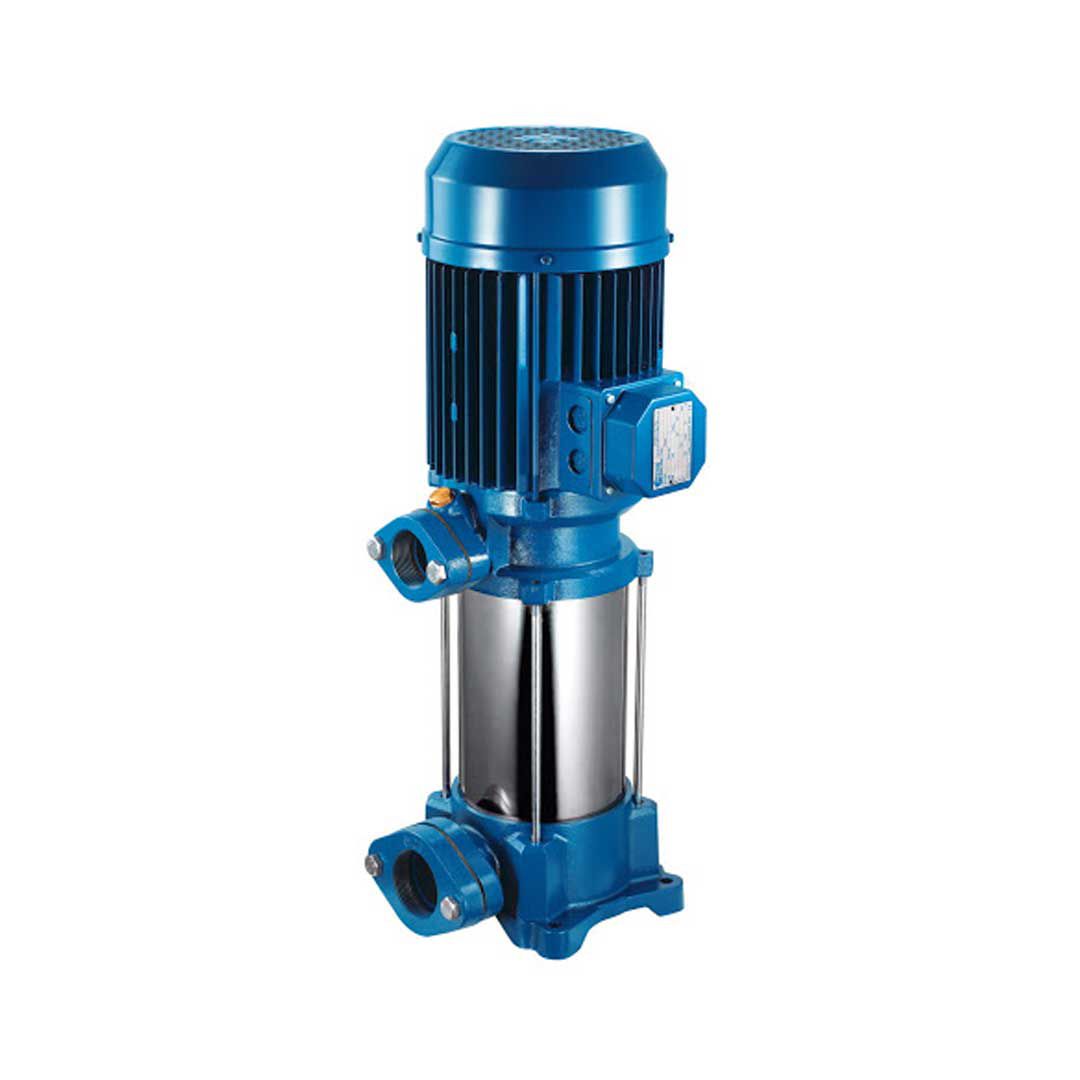

پمپ آب پنتاکس (Pentax) مدل U5V-300/10 از نوع پمپ های طبقاتی استیل ساخت شرکت ایتالیایی پنتاکس با توان 3 اسب بخار و عملکرد تک فاز می باشد. این پمپ از جنس استنلس استیل می باشد و دارای ده پروانه است که امکان تامین فشارهای بسیار بالا جهت پمپاژ آب را فراهم می کند. از پمپ آب پنتاکس مدل U5V-300/10 برای جابجایی و پمپاژ مایعات تمیز، سامانه افزایش فشار، سیستم های گرمایشی و تهویه مطبوع و آبیاری استفاده می شود. در ادامه به بررسی دیگر ویژگی های این پمپ آب می پردازیم.
قبل از هر چیز به بررسی مدل این پمپ و شرح آن خواهیم پرداخت. هر کدام از بخش های مدل U5V-300/10 نشان دهنده سری یا یکی از مشخصات فنی در این پمپ می باشد. U نشان دهنده مدل یا سری ULTRA پمپ های پنتاکس است. 5 نشان دهنده نرخ جریان اسمی پمپ بر حسب متر مکعب در ساعت می باشد. حرف (V (Vertical نشان دهنده عمودی بودن پمپ است. 300 نشان دهنده توان الکتروموتور پمپ ضربدر عدد 100 (3 اسب بخار) است. و در نهایت هم عدد 10 در انتهای مدل پمپ نشان دهنده تعداد پروانه های آن می باشد.
از ویژگی های پمپ های آب طبقاتی عمودی می توان به مصرف پایین برق و حجم کمی که اشغال می کنند اشاره کرد، به همین دلیل در فضاهای تاسیساتی و موتورخانه ها کارکرد موثری دارند. پمپ های عمودی پنتاکس از دو جزء الکتروموتور و پمپ تشکیل شده اند که در قسمت مربوط به پمپ به غیر از پروانه های نوریل جنس بقیه قسمت ها شامل شافت، دیفیوزر و بدنه تماما استیل می باشد.
پمپ های طبقاتی عمودی مایع را به مقدار مورد نیاز از یک سطح به سطح دیگر با افزایش فشار و بازدهی انتقال می دهند، به این صورت بر اثرات ترکیبی ناشی از اصطکاک، جاذبه و بهره برداری در پمپ غلبه می کنند.
استیل بودن پمپ آب U5V-300/10 پنتاکس باعث افزایش مقاومت این پمپ در برابر رسوبات و خوردگی و در نتیجه باعث افزایش طول عمر پمپ شده است. بنابر این استفاده از این پمپ آب برای مصرف کننده بسیار مقرون به صرفه می باشد. الکتروموتور این پمپ آب دارای قدرت 2900 دور در دقیقه می باشد و کلاس حفاظتی آن IP44 است. ضمن این که کلاس عایق بندی آن F می باشد که استفاده از پمپ در شرایط سخت را ممکن ساخته است.
همان طور که گفته شد دور موتور این پمپ آب برابر با 2900 دور در دقیقه می باشد که آن را در دسته پمپ های متناوب قرار می دهد، یعنی استفاده دائم از این پمپ مانند الکتروپمپ هایی که دارای قدرت 1450 دور در دقیقه می باشند، توصیه نمی شود.
از ویژگی های بارز و مزایای پمپ آب U5V-300/10 می توان به موارد زیر اشاره کرد:
1- طراحی در حجم کم و بی صدا بودن این پمپ
2- فلنج خطی برای ساده کردن طرح لوله
3- قرار گرفتن لوله های مکش و تخلیه در نیمه پایینی کاسه پمپ که به پمپ این امکان را می دهند بدون ایجاد اخلال در کار لوله ها به کار خود ادامه دهد.
برای کارکرد موثر و افزایش طول عمر پمپ های طبقاتی عمودی باید دوره تعمیر و بررسی این نوع پمپ ها کم بوده و هم چنین سیالات حاوی ذرات معلق نیز وارد پمپ نشوند، زیرا باعث آسیب جدی به آن می شوند. نکته مهم این است که به دلیل فشار بالای کارکرد هر دو نوع پمپ طبقاتی افقی و عمودی، این پمپ ها نباید خشک و بدون سیال کار کنند.
الکتروپمپ سانتریفیوژ طبقاتی به پمپ هایی گفته می شود که در آن سیال از طریق پروانه های چندگانه که در طبقات فوقانی هم قرار گرفته اند، جابجا می شود. به این پمپ ها چند طبقه، چند پروانه ای و یا فشار قوی نیز گفته می شود.
پمپ های طبقاتی از یک محور واحد تشکیل شده اند که محور اصلی پمپ (شافت)، پروانه ها، کاسه ها یا دیفیوزر را در یک محور قرار داده است. زمانی که سیال به پروانه و دیفیوزر پروانه وارد می شود، افزایش فشار ایجاد شده و با جلو رفتن سیال و ورود به پروانه بالاتر و بالاتر، افزایش فشار رخ می دهد تا سیال به سمت خروجی پمپ هدایت شود. دور الکتروموتور در پمپ های طبقاتی ثابت است.

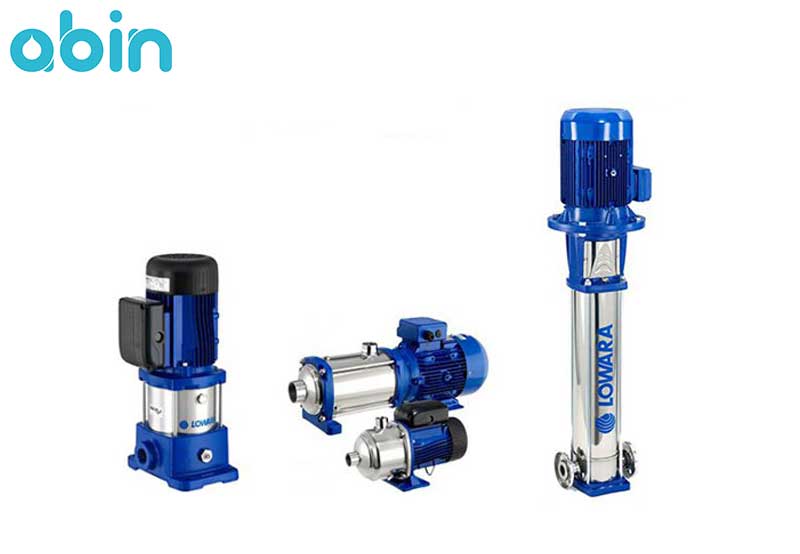

پمپ های طبقاتی در دو نوع عمودی و افقی در بازار موجود می باشند. پمپ طبقاتی افقی که به آن پمپ طبقاتی ایستاده نیز گفته می شود، دارای حجم کمتری نسبت به پمپ های آب طبقاتی عمودی می باشد. در حالی که پمپ های طبقاتی عمودی در مکان هایی که محدودیت ارتفاع دارند بیش تر مورد استفاده قرار می گیرند.
پمپ آب Pentax مدل U5V-300/10 دارای کاربردهای زیر می باشد:
• سامانه افزایش فشار آب برای ساختمان های مسکونی
• مناسب برای پمپاژ مایعات تمیز
• سیستم های تحت فشار
• سیستم های آبیاری، تامین آب آشامیدنی و تصفیه آب
• صنایع غذایی
• سیستم های گرمایشی و تهویه مطبوع
• سیستم های شستشو
• مناسب برای سیستم های آتش نشانی
مشخصات فنی پمپ آب طبقاتی عمودی پنتاکس مدل U5V-300/10 شامل اطلاعات موجود در جدول زیر می باشد. برای مطالعه دیگر مشخصات فنی این پمپ آب می توانید به بخش مشخصات فنی این محصول مراجعه کنید.
|
مدل |
توان (HP) |
هد (حداکثر ارتفاع پمپاژ) |
حداکثر آبدهی |
دهانه ورودی (اینچ) |
دهانه خروجی (اینچ) |
|
U5V-300/10 |
3 |
112.7 |
8.4 متر مکعب در ساعت |
1-1/4 |
1-1/4 |
جنس اجزای مختلف این پمپ نیز به صورت زیر می باشد:
• جنس پروانه و دیفیوزر: نوریل تقویت شده با فایبرگلاس
• جنس بدنه: استیل
• جنس شافت: استنلس استیل مقاوم در برابر رسوبات
• مکانیکال سیل: گرافیت-سیلیکون کارباید
• گسکت بدنه پمپ: EPDM (اتیلن-پروپیلن دی ان منومر)
پمپ آب پنتاکس (Pentax) مدل U5V-300/10 از نوع پمپ های طبقاتی استیل ساخت شرکت ایتالیایی پنتاکس با توان 3 اسب بخار و عملکرد تک فاز می باشد. این پمپ از جنس استنلس استیل می باشد و دارای ده پروانه است که امکان تامین فشارهای بسیار بالا جهت پمپاژ آب را فراهم می کند. از پمپ آب پنتاکس مدل U5V-300/10 برای جابجایی و پمپاژ مایعات تمیز، سامانه افزایش فشار، سیستم های گرمایشی و تهویه مطبوع و آبیاری استفاده می شود.
مزیت این پمپ در حجم کم و صدای بسیار کمی است که در هنگام کار تولید می کند. صدای ایجاد شده توسط این پمپ نسبت به سایر مدل های پمپ آب پنتاکس بسیار کم می باشد، به همین دلیل از آن برای نصب در زیر پله، بالکن، بیمارستان ها و محل هایی که به واحدهای مسکونی نزدیک باشد استفاده می شود.
پمپ آب U5V-300/10 پنتاکس از نوع پمپ های استیل طبقاتی عمودی می باشد که دارای 10 پروانه است، به همین دلیل برق کمتری مصرف می کند و استهلاک قطعات داخلی آن مانند شافت، سیل مکانیکی و پروانه ها نیز به مراتب کمتر می باشد.
در آخر باید گفت با توجه به تنوع بسیار زیاد پمپ های تصفیه آب و سری های مختلف و کاربردهای آن، برای انتخاب پمپ آب متناسب برای کاربرد خود بهتر است از راهنمایی کارشناسان با تجربه در این زمینه استفاده کنید. اگر در انتخاب پمپ متناسب با نیاز خود دچار مشکل هستید؟ می توانید از طریق تماس تلفنی با کارشناسان مجموعه آبین از راهنمایی های آنها در این زمینه استفاده کنید.
