کنترلر RO برند Create مدل ROC-2313

5
دسته بندی:

CREATE

کنترلر RO برند Create مدل ROC-2313


کنترلر RO برند Create مدل ROC-2313 یک دستگاه شامل کنترلر آب شیرین کن های RO تک مرحله ای و نمایشگر آنلاین هدایت الکتریکی (EC) می باشد. این کنترلر برای دستگاه های آب شیرین کن مورد استفاده قرار می گیرد که هم با آنالیز هدایت الکتریکی آب میزان سختی آن را نشان می دهد و هم وظیفه کنترل و نمایش وضعیت عادی یا خطای تمام قطعات دستگاه تصفیه آب صنعتی مانند پمپ ها و سوئیچ های فشار را بر عهده دارد.
کنترلر ROC-2313 تلفیقی از یک مینی PLC controller با هدایت سنج می باشد. این دستگاه به صورت همزمان قادر به اندازه گیری پارامترهای مختلف است. صفحه نمایشگر و کار کردن با منوی آن بسیار راحت می باشد و می توان در آن چندین گروه پارامتر را تنظیم کرد و یا تغییر داد.
کنترلر ROC-2313 یک صفحه نمایشگر با لامپ های LED دارد که قابلیت نمایش گرافیکی جریان فرایندی سیستم اسمز معکوس (RO) را دارد و کار کردن و استفاده از آن بسیار آسان می باشد. این کنترلر دارای منوهای لازم برای برنامه ریزی و کنترل پارامترهای مختلف عملکرد سیستم است و شرایط لازم برای عملکرد خودکار دستگاه را نیز دارا می باشد.


کاربرد کنترلر ROC-2313: برای مدیریت خودکار عملیات و هدایت سنجی سیستم تصفیه آب RO در مقیاس های نسبتا کوچک قابل استفاه می باشد که در صورت اضافه شدن قسمت های الکترونیکی قابلیت کنترل اتوماتیک و دستی هم وجود دارد.


مشخصات کنترلر RO مدل ROC-2313 برند CREATE


•    ولتاژ: 220 ولت +/- 15%
•    مصرف برق:کمتر از 3 وات
    دمای محیط: 0 تا 50 درجه سانتی گراد
    رطوبت محیط: کمتر از 85%
•    دقت اندازه گیری هدایت الکتریکی (EC):بین 0 تا 200 میکرو زیمنس بر سانتی متر
•    ابعاد (طول* عرض* ارتفاع)= 96*96*130 میلی متر




عملکردهای اصلی کنترلر ROC-2313


عملکردهای اصلی کنترلر برند CREATE مدل ROC23-13 شامل موارد زیر می باشد:


1- محافظت در برابر آب خوراک ورودی کم: در صورتی که آب خام ورودی به سیستم RO قطع شود، لامپ "LOW FEED PRESS" روشن می شود، زنگ هشدار می دهد و کنترلر کل سیستم تصفیه آب RO را خاموش می کند. بعد از آن کنترلر مقدار سوئیچ آب خوراک کم را نمایش می دهد و زمانی که آب تصفیه شده توسط دستگاه مصرف شود، سیستم مجددا شروع به کار می کند.


2-محافظت در برابر فشار پائین:در صورتی که فشار سیستم RO کاهش یابد، کنترلر لامپ "LOW PRESS" را روشن خواهد کرد و زنگ هشدار به صدا در می آید. کنترلر ROC-2313 سیستم RO را خاموش کرده و بعد از  1 دقیقه مجددا برای راه اندازی دستگاه تلاش می کند. در صورتی که فشار آب استاندارد و نرمال باشد، فرایند تولید و تصفیه آب توسط دستگاه تصفیه آب RO دوباره شروع می شود.
اگر راه اندازی مجدد دستگاه تصفیه آب برای سه بار دچار خطا و مشکل شود، سیستم به وضعیت "dead lock" یا وقفه می رود. برای حل این مشکل باید کلید ESC (سوئیچ کنترل خارجی) یا کلید ریست را فشار داده و دستگاه را مجددا راه اندازی کنید.


3- محافظت در برابر فشار بالا: اگر فشار بالا از حد مجاز تجاوز کند، لامپ "HIGH PRESS" روشن شده و زنگ هشدار به صدا در می آید. کنترلر دستگاه تصفیه آب RO را خاموش می کند و برای کاهش فشار بالا منتظر می ماند. وقتی فشار بالا کاهش یافت، کنترلر بعد از 1 دقیقه برای راه اندازی مجدد دستگاه تلاش خواهد کرد. اگر فشار آب نرمال باشد، فرایند تصفیه آب مجددا از سر گرفته می شود. بعد از سه بار تلاش برای راه اندازی مجدد سیستم به وضعیت "dead lock" یا وقفه می رود که باید کلید ESC یا ریست را برای خروج و راه اندازی مجدد فشار داد.


4- هشدار هدایت الکتریکی بیش از حد: وقتی هدایت الکتریکی اندازه گیری شده آب از حد مجاز بیش تر شود، لامپ "HIGH" روی پنل کنترلر نمایش داده می شود و زنگ هشدار نیز به صدا در می آید و رله کنترل روشن می شود (این رله می تواند شیر Bypass را روشن کند). هنگامی که هدایت الکتریکی به زیر حد مجاز رسید زنگ هشدار خاموش می شود.

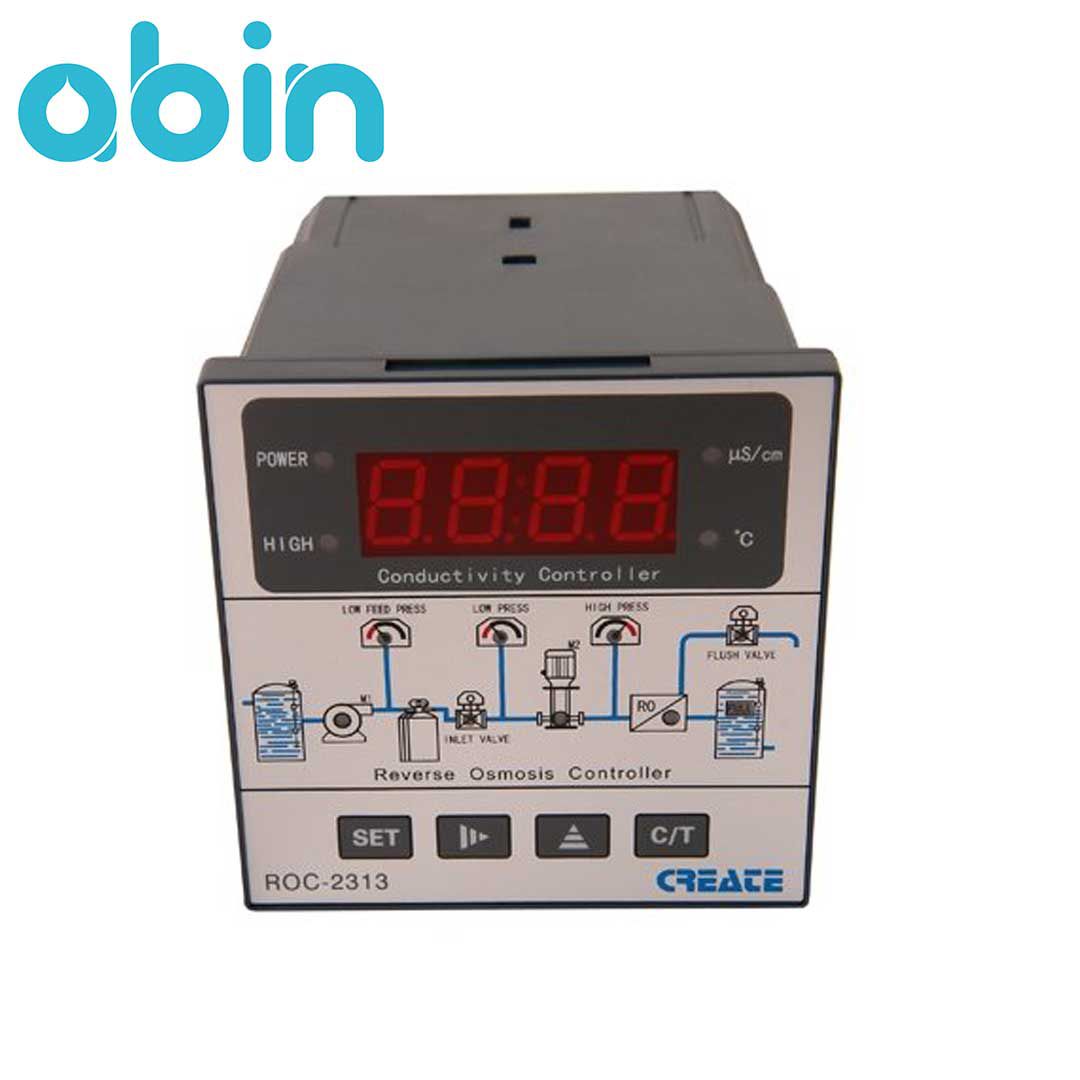

پنل کنترلر ROC-2313 برند CREATE


پنل کنترلر ROC-2313 دارای سه قسمت می باشد. با توجه به شکل، پنل از رو برو دارای بخش های زیر می باشد:


1- بخش اول: شامل 4 لامپ LED نشان دهنده وضعیت و نمایشگر مقدار هدایت الکتریکی می باشد. 4 لامپ LED حالت های زیر را نماش می دهند:


•    POWER: نمایش روشن یا خاموش بودن دستگاه
•    HIGH:هشدار تجاوز از حد هدایت الکتریکی
•    μS/cm: مقداری که نمایشگر نشان می دهد میزان هدایت الکتریکی آب تصفیه شده است.
•    ℃: مقداری که نمایشگر نشان می دهد دمای جاری آب است.


SLP (نمایش داده شده در nixie tube: نشان می دهد ESC روشن نیست و سیستم در وضعیت استندبای (Standby) می باشد.
 FULL (نمایش داده شده در nixie tube): تانک آب پر شده است و لامپ "FULL" روشن خواهد شد.
ALA (نمایش داده شده در nixie tube): لامپ "ALARM" روشن می شود وقتی آلارم به صدا در می آید.

پنل کنترلر ROC-2313


2- بخش دوم:برای نمایش وضعیت عملکرد سیستم تصفیه آب RO


•    LOW FEED PRESS: این لامپ نشان می دهد آب خامی در تانک ذخیره ورودی نیست یا اگر هست کافی نیست.
•    LOW PRESS: نشان می دهد فشار آب ورودی پمپ فشار بالا بسیار کم می باشد.
•    HIGH PRESS: نشان می دهد فشار خروجی پمپ فشار بالا بسیار بالا می باشد.
•    INLET VALVE: نشان می دهد شیر مغناطیسی ورودی روشن می باشد.
•    M1: پمپ فشار پایین روشن شده است.
•    M2:پمپ فشار بالا روشن شده است.
•    RO: سیستم RO در حالت تولید و تصفیه آب می باشد.
•    FLUSH VALVE: شیر FLUSH مغناطیسی روشن شده است.
•    FULL: نشان می دهد سطح آب خالص تصفیه شده در تانک خروجی به بالاترین حد رسیده است.


3- بخش سوم: کلیدهای عمکلرد و تنظیمات سیستم می باشد که شامل موارد زیر است:

SET

 کلید تنظیم پارامتر؛ پارامتری که مورد نیاز است یا باید تغییر کند با کلید انتخاب می شود.

2

 انتخاب هر یک از رقم های مقدار نمایش داده شده. رقم انتخاب شده به صورت چشمک زن نمایش داده می شود.

3

     تنظیم تعداد ارقام انتخاب شده (از 0 تا 9)

4

 برای ذخیره پارامتر تغییر یافته در اصلاح پارامتر و یا سوئیچ بین اندازه گیری مقدار هدایت الکتریکی و دما

کارکرد ROC-2313 در حالات مختلف عملکرد سیستم RO


دو حالت مختلف عملکرد برای سیستم های تصفیه آب RO وجود دارد که کنترلر ROC-2313برند CREATE در هر دو حالت می تواند کار کند. این دو حالت عملکرد شامل موارد زیر است:


1- فرایند جریان آب تصفیه شده در RO تک مرحله ای با تانک ذخیره آب خام
2- فرایند جریان آب تصفیه شده در RO تک مرحله ای با تامین مستقیم آب ورودی به سیستم

کنترلر RO

مدل
ROC-2313
ولتاژ
220 ولت +/- 15%
مصرف برق
کمتر از 3 وات
دمای محیط
0 تا 50 درجه سانتی گراد
رطوبت محیط
کمتر از 85%
دقت اندازه گیری هدایت الکتریکی (EC)
بین 0 تا 200 میکرو زیمنس بر سانتی متر
ابعاد (طول* عرض* ارتفاع)
96*96*130 میلی متر
