گیج فشار خشک ویکی 10 بار صفحه 10 سانت (WEIKE)

0
دسته بندی:

WEIKE

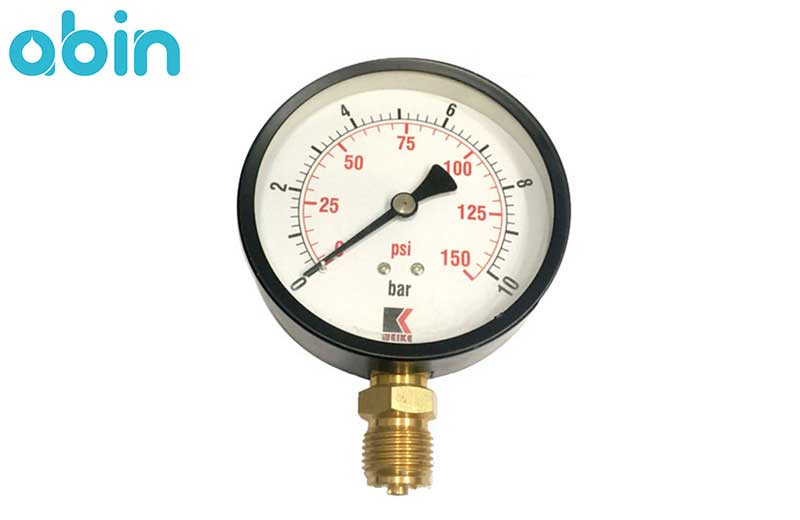

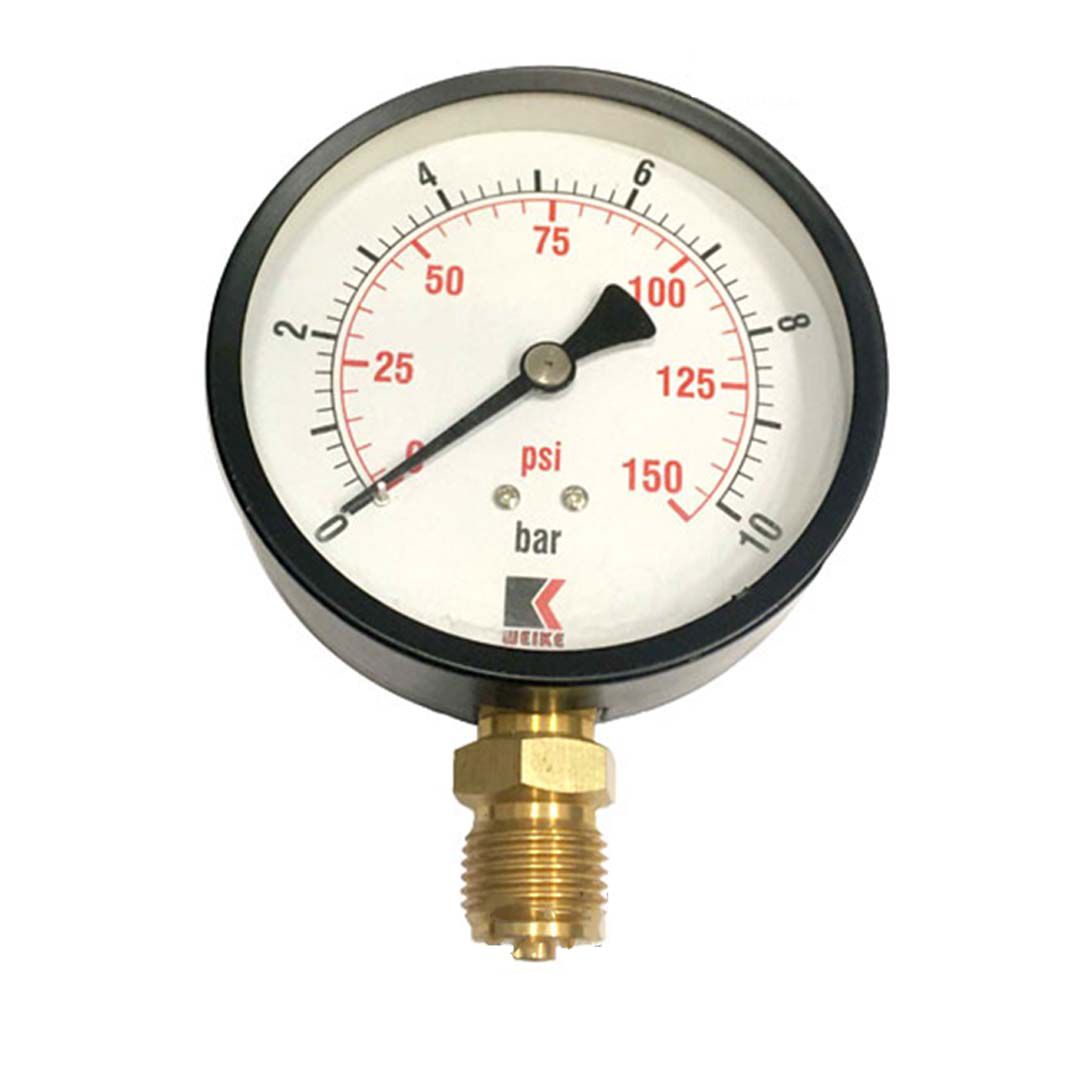

گیج فشار خشک ویکی 10 بار صفحه 10 سانت


گیج فشار خشک ویکی 10 بار  صفحه 10 سانت، یکی از تجهیزات اندازه گیری تولید برند WEIKE چین می باشد. این گیج برای نصب در خطوط لوله تحت فشار سیال مناسب است. محدوده اندازه گیری فشار این دستگاه تا 10 بار  است و صفحه نمایشگر عقربه ای به قطر 10 سانتی متر دارد. صفحه این گیج فشار، بر حسب واحد های بار و PSI درجه بندی شده است. گیج فشار خشک ویکی 10 بار  صفحه 10 سانت برای اندازه گیری فشار در صنایع مختلف و سیستم های گرمایش و تهویه مطبوع مرکزی قابل استفاده است.
گیج فشار خشک ویکی 10 بار  صفحه 10 سانت از مانومترهای مرغوب و با کیفیت موجود در بازار ایران است که دارای ورودی اتصال از پایین می باشد. سایز اتصالات این گیج فشار خشک ½ اینچ می باشد.
برای انتخاب و خرید گیج های فشار باید به پارامترهای مختلفی توجه کرد که در ادامه و انتهای بحث به آنها می پردازیم.

گیج فشار خشک پکنز


مشخصات و مزایای گیج فشار خشک ویکی 10 بار صفحه 10 سانت


گیج فشار خشک ویکی 10 بار  صفحه 10 سانت در کارخانه WEIKE چین و مطابق با استانداردهای جهانی طراحی و تولید شده است. این گیج فشار دارای مشخصات و مزایای زیر می باشد:


1- مناسب برای سیستم های تحت سیال پنوماتیک
2- محدوده اندازه گیری 0 تا 10 بار
3- دارای صفحه نمایشگر عقربه ای با قطر 10 سانتی متر
4- مدرج شده بر حسب واحدهای Bar و Psi
5- دارای اتصال از زیر
6- سایز اتصالات: ½ اینچ
7- مکانیزم عملکرد عقربه: خشک
8- دارای کیفیت بالای ساخت
9- محصول اورجینال کشور چین و دارای ضمانت
10- از نوع گیج های فشار آنالوگ
11- جنس بدنه: فلزی و جنس عقربه: آلومینیوم
12- دارای درجه حفاظتی IP41 برای محافظت از محصول در برابر  اجسام سخت بزرگ تر از 1 میلی متر و هم چنین در برابر چکیدن آب


عملکرد گیج های فشار


گیج های فشار که به آنها فشارسنج و مانومتر نیز گفته می شود، معمولا برای سنجش فشار مخزنی که به آنها متصل است استفاده می شوند. فشار داخل مخزن یا لوله تحت فشار به یک المان محرک وارد می شود و باعث حرکت آن می گردد. این المان محرک به یک عقربه متصل شده است که بر روی یک صفحه مدرج نصب شده است. برای آشنایی با انواع گیج های فشار و مکانیزم عملکرد آنها با ما همراه باشید.
در این مدل گیج ها، یک لوله با انتهای بسته وجود دارد که زاویه آن حدود 250 درجه می باشد. هنگامی که سیال با فشار وارد می شود، به دلیل اختلاف اندازه محیط درونی و بیرونی، لوله تمایل به راست شدن پیدا می کند. تغییر وضعیت لوله با فشار اندازه گیری شده متناسب می باشد. گیج های فشار معمولا فشار گازها و مایعات را اندازه گیری می کنند. قیمت آنها نیز با توجه به پارامترهای مختلفی از جمله مکانیزم عملکردی آنها تعیین می شود.
مکانیزم لوله بوردون که از نام دانشمندی به همین نام گرفته شده است، در گیج های فشار به کار می رود. جنس لوله های بوردون از برنز، مس، فولاد ضد زنگ و یا نیکل سخت می باشد. در این نوع گیج فشار، همان طور که گفته شد یک لوله خمیده وجود دارد که یک انتهای آن بسته و انتهای دیگر آن به سیالی که قرار است فشار آن اندازه گیری شود وصل است.
گیج های فشار دیافراگمی نیز نوعی دیگر از گیج های فشار است. گیج های فشار دیافراگمی از یک پوسته مدور ساخته شده است و می تواند تخت یا موج دار باشد. دیافراگم به صورت مکانیکی به مکانیزم انتقال متصل شده، نوسانات کوچک دیافراگم را تقویت می کند و آن را به عقربه انتقال داده و باعث حرکت آن می شود.
در گیج های فشار کپسولی نیز از دو دیافراگم موج دار تشکیل شده است، که محیط آن ها به هم دیگر جوش داده شده اند و یک کپسول را تشکیل داده اند. فشار برای اندازه گیری از طریق مرکز اولین دیافراگم وارد کپسول می شود. مرکز دیافراگم دوم به مکانیزم انتقال متصل است و از این طریق نوسانات المان مورد نظر به عقربه منتقل می شود.


عوامل موثر در انتخاب گیج فشار


همان طور که در ابتدای متن گفته شد، انتخاب یک گیج فشار به پارامترهای مختلفی بستگی دارد. از جمله این عوامل می توان به موارد زیر اشاره کرد:


1- جنس بدنه: معمولا از استیل ضد زنگ ساخته می شوند.
2- نمایشگر: صفحه نمایش از نوع Dial می باشد که معمولا از جنس استنلس استیل است و از قطرهای مختلف آن برای کاربردهای متفاوت استفاده می شود.
3- استاندارد نفوذ گیج: در استاندارد IP گیج عدد اول مربوط به گرد و غبار و رقم دوم نشان دهنده مایعات و آب است.
4- اتصالات گیج: اتصالات گیج نیز که یا در قسمت زیر و یا پشت آن است و در اندازه های مختلفی در بازار موجود می باشد.
5- صفحه شیشه ای روی گیج: بر روی گیج از یک صفحه شیشه ای استفاده شده است که باید از نوع ضد ضربه و محکم باشد.
6- تحمل پذیری گیج: تحمل پذیری یک گیج فشار باید به اندازه ای باشد که در مقابل فشار تا 1.3 برابر Full span خود تحمل پذیر باشد.
7- بخش مرطوب گیج: بخشی است که با سیال در ارتباط است و باید از نوع استنلس استیل 316 باشد.


تفاوت گیج های فشار روغنی و خشک


گیج های فشار به دو دسته آنالوگ و دیجیتال تقسیم بندی می شوند. گیج های فشار آنالوگ یا عقربه ای نیز خود به دو دسته گیج های خشک و روغنی دسته بندی می شوند:
علاوه بر کیفیت و کاربرد، تفاوت میان گیج های فشار خشک و روغنی در قیمت آنها می باشد. گیج های فشار روغنی از گیج های فشار خشک بیش تر است. هم چنین بدنه گیج های فشار روغنی معمولا با کیفیت تر و و مقاوم تر است.
گیج های فشار روغنی معمولا دارای پورت برنجی با بدنه آب کروم استیل می باشند و گیج های فشار خشک معمولا از جنس آلومینیوم هستند و در بیش تر موارد بدنه آنها به رنگ مشکی می باشد.
گیج های فشار خشک نقش بسیار مهمی در صنعت و تجارت دارند. از جمله کاربردهای متداول این گیج ها می توان به موارد زیر اشاره کرد:


1- کمپرسورهای هوا
2- در ماشین آلات صنعتی
3- برخی از پمپ ها


گیج های فشار خشک کاربردهای زیادی دارند، اما در عین حال به دلیل خشک بودن ممکن است توسط رطوبت داخل محیط آسیب ببینند و مقادیر اندازه گیری شده توسط آنها خوانا و دقیق نباشد. بدترین حالت وقتی است که دما خیلی کاهش یابد و این رطوبت تبدیل به یخ شود، که باعث خرابی کامل گیج فشار می شود.


آیا گیج فشار خشک ویکی 10 بار صفحه 10 سانت برای من مناسب است؟


گیج فشار خشک ویکی 10 بار  صفحه 10 سانت، یکی از تجهیزات اندازه گیری تولید برند WEIKE چین می باشد. این گیج برای نصب در خطوط لوله تحت فشار سیال مناسب می باشد. محدوده اندازه گیری فشار این دستگاه تا 10 بار  استو صفحه نمایشگر عقربه ای به قطر 10 سانتی متر دارد. صفحه این گیج فشار، بر حسب واحد های بار و PSI درجه بندی شده است. گیج فشار خشک ویکی 10 بار  صفحه 10 سانت برای اندازه گیری فشار در صنایع مختلف و سیستم های گرمایش مرکزی قابل استفاده است.
اگر چه گیج های فشار روغنی دارای مزیت های زیادی نسبت به گیج های فشار خشک می باشند، اما به هر حال استفاده از هر دو گیج های خشک و روغنی با توجه به کاربرد و اهمیت دقت اندازه گیری در آن رایج است.
برای انتخاب و خرید گیج فشار متناسب با کاربرد خود، می توانید از طریق تماس با کارشناسان فروشگاه آبین از امکان مشاوره رایگان مجموعه ما بهره مند شوید.

گیج فشار

مدل دستگاه
10 بار صفحه 10 سانت
نوع
خشک افقی
قطر صفحه (cm)
10
نوع اتصال
از زیر
سایز اتصال (اینچ)
1/4
محدوده دمای کاری (C°)
حداکثر 70 درجه سانتی گراد
جنس بدنه
فلزی
رتبه حفاظت
IP65
کلاس دقت
CL 2.5
