فلومتر (Flowmeter) خطی 250 تا 2500 لیتر در ساعت

5
دسته بندی:

فلومتر (دبی سنج)

فلومتر خطی 250 تا 2500 لیتر در ساعت


فلومتر یا دبی سنج خطی 250 تا 2500 لیتر در ساعت برای سنجش و اندازه گیری دبی سیال عبوری از لوله در سیستم ها و دستگاه های تصفیه آب صنعتی مورد استفاده قرار می گیرد. این فلومتر خطی قابلیت اندازه گیری دبی آب عبوری از یک لوله، در محدوده بین 250 تا 2500 لیتر در ساعت را دارد. جنس بدنه این فلومتر خطی از AS و جنس شناور داخل آن از جنس ABS می باشد.
فلومتر خطی 250 تا 2500 لیتر در ساعت، در محدوده دمای بین 0 تا 60 درجه سانتی گراد دارای کارکرد مناسبی می باشد. حداکثر فشار کاری این فلومتر برابر با 6 بار می باشد و جنس اورینگ آن از سیلیکون است. یکی از کاربردهای فلومتر، اندازه گیری دبی در بخش های مختلف سیستم های تصفیه آب صنعتی می باشد و از لوازم جانبی در تصفیه آب صنعتی به شمار می رود. دبی سنج یا همان فلومتر خطی برای اندازه گیری خطی دبی گازها یا سیالات مورد استفاده قرار می گیرد.
اساسا فلومترها با توجه به شرایط آب عبوری از لوله، تغییر وضعیت می دهند و این تغییر وضعیت را به داده های آنالوگ یا دیجیتال تبدیل می کنند. به این دلیل که شرایط آب مانند دما، چگالی، محل اندازه گیری و دیگر فاکتورها متغیر هستند، جریان سنج یا فلومتر هم دارای مدل های مختلفی می باشد.

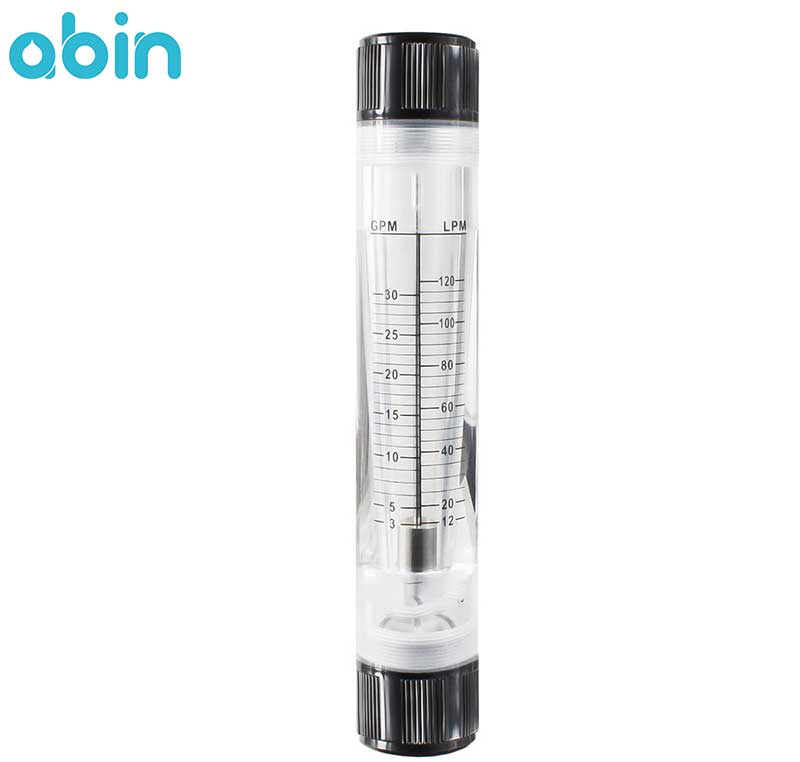

فلومتر خطی 250 تا 2500 لیتر در ساعت


پارامترهای موثر در عملکرد فلومتر


پارامترهای و ویژگی های زیر برای عملکرد صحیح یک فلومتر دارای اهمیت زیادی می باشد:


1- فشار: فشار که در واقع نیروی وارد بر سطح می باشد، از مهم ترین پارامترهای هیدرولیکی در شبکه های آبرسانی محسوب می شود. در جریان سیالات به دلیل وجود اختلاف سطح، فشار به وجود می آید. علاوه بر این، برخی از فلومترها از اختلاف فشار در دو طرف یک مانع برای اندازه گیری جریان استفاده می کنند.
2- چگالی: چگالی همان جرم در واحد حجم می باشد. چگالی بر طبیعت جریان و رفتار سیال تاثیر زیادی دارد و برای اندازه گیری دیگر پارامترهای سیال نیز استفاده می شود.
3- ویسکوزیته سیال: ویسکوزیته عامل مقاومت سیال در برابر جریان می باشد. این پارامتر بر روی جریان و رفتار سیال تاثیر دارد و برای اندازه گیری دیگر پارامترهای سیال نیز استفاده می شود. ویسکوزیته باعث ایجاد نیروهای برشی می شود، که در سرعت های پایین نقش خود را بیش تر نشان می دهد. این پارامتر باعث می شود جریان سیال در لایه های مرزی دیواره های ثابت مثل سطح لوله ها به صفر برسد.
4- سرعت جریان سیال: این پارامتر بیانگر سرعت میانگین سطح جریان می باشد.
5- سطح جریان بدون مایع: دقت در اندازه گیری سطح جریان نقش بسیار مهمی در دقت سنجش جریان دارد.
6- دمای سیال: تغییر در دمای سیال باعث تغییر در ویسکوزیته، چگالی و فشار سیال می گردد؛ هر کدام از این موارد می تواند موجب خطای اندازه گیری شود.
7- رسانایی الکتریکی: رسانایی الکتریکی در واقع توانایی سیال در هدایت جریان الکتریسته می باشد. آب خالص رسانا نیست، اما آب موجود در شبکه آبرسانی به دلیل مواد محلول قابلیت رسانایی دارد. رسانایی آب در برخی از مکانیزم های اندازه گیری جریان مانند مکانیزم الکترومغناطیسی اهمیت زیادی دارد.
8- سرعت صوت: سرعت صوت داخل مایعات و به خصوص آب، از سرعت آن در گازها بیش تر می باشد.
9- رسانایی صوتی: به توانایی سیال در هدایت صوت، رسانایی صوتی گفته می شود. این خصوصیت معمولا در صنعت آب کاربرد دارد.


مزایا و ویژگی های فلومتر خطی 250 تا 2500 لیتر در ساعت


فلومتر خطی برای اندازه گیری میزان آب عبوری در مدت زمان مشخص از لوله مورد استفاده قرار می گیرد. این دبی سنج دارای مزایای زیر می باشد:


1- دقت بالای اندازه گیری
2- قابلیت تحمل دمای بالای آب و هم چنین فشار
3- جنس شناور: ABS مقاوم در برابر خوردگی
4- واضح بودن درجه بندی برای خوانش راحت مقدار اندازه گیری شده
5- از نوع فلومترهای خطی
6- قابل استفاده برای اندازه گیری دبی سیالات


نکات مهم برای انتخاب فلومتر


اولین قدم برای اندازه گیری دبی یا میزان جریان آب عبوری، توجه به نوع فرایند و محیط پیرامون آن می باشد. از جمله مواردی که هنگام انتخاب یک فلومتر باید در نظر گرفته شود، شامل: ساختار فیزیکی و شیمیایی سیال، جهت صحیح نصب، تغییرات آب و هوایی، جنس لوله ها، میزان خورندگی سیال و از همه مهم تر نوع کاربری می باشد. این موارد در زیر به طور مختصر بررسی می شوند.


1- مشخصات سیال: مشخصات مرتبط با سیال مانند ماهیت شیمیایی، فشار، دما، افت فشار مجاز، چگالی، هدایت الکتریکی (EC)، ویسکوزیته سیال و فشار بخار در حداکثر دمای کاری و هم چنین چگونگی تغییر این مشخصات در شرایط مختلف کاری باید در نظر گرفته شود. علاوه بر این، ملاحظات ایمنی یا سمی بودن مواد، احتمال تشکیل حباب، امکان وجود ذرات جامد معلق و درجه خورندگی سیال مورد استفاده، از موارد بسیار مهمی است که باید مورد توجه قرار گیرد.
2- دامنه تغییرات فشار و دما: برای انتخاب فلومتر باید دامنه تغییرات فشار و دما در سیستم مشخص شود. فشار و دمای سیال را باید در شرایط عادی کاری در نظر گرفت. هم چنین پر یا خالی بودن لوله از سیال در زمان های مختلف، امکان تغییر ناگهانی دما و فشار و الگوی تغییرات آنها باید مورد بررسی قرار گیرد، تا در زمان تعمیرات پیشگیری های لازم برای جلوگیری از خطرات احتمالی انجام شود.
3- لوله کشی و محل نصب: در لوله کشی و محل نصب فلومتر، موارد زیادی را باید در نظر گرفت. برای نصب صحیح فلومتر و جلوگیری از حرکت ثقلی مایعات در عبور از فلومتر، قطر لوله ها، جنس آنها، سازگاری استانداردهای ساخت لوله با استانداردهای فلومتر، میزان تحمل فشار در فلنج ها، قابلیت دسترسی به فلومتر برای تعمیرات و بسیاری از موارد دیگر، از مهم ترین پارامترهایی است که باید در مرحله لوله کشی رعایت شوند.
4- دامنه اندازه گیری و دقت دستگاه: مرحله بعدی برای انتخاب فلومتر، تعیین دامنه مورد نیاز برای اندازه گیری دبی می باشد. علاوه بر این، دقت فلومتر نیز باید در نظر گرفته شود. دقت فلومتر بر حسب درصدی از مقدار اندازه گیری یا درصدی از دامنه تنظیم شده تعریف می شود. دقت اندازه گیری فلومتر باید برای سه مقدار حداقل، کاری و حداکثر دبی تعریف شود.
در غیر این صورت، اعتبار مقدار اندازه گیری شده توسط فلومتر کاهش می یابد. البته دقت اندازه گیری فلومتر به کاربرد نیز بستگی دارد. در کاربردهایی که با خرید و فروش محصول و وزن دقیق سر و کار دارند، دقت اهمیت زیادی دارد. در حالی که برای دیگر کاربردها که ممکن است، تکرارپذیری یک عامل تعیین کننده باشد، بهتر است به هر دو مشخصه توجه شود.
5- واحد اندازه گیری دبی: از دیگر موارد مهم برای انتخاب فلومتر، واحد اندازه گیری می باشد. در نگاه اول، شاید به نظر رسد اندازه گیری جرمی یا حجمی دبی چندان با هم تفاوت نداشته باشد، اما در فرایندهای صنعتی واقعی، تراکم پذیری سیال و تغییرات دما، جزء عواملی هستند که چگالی و حتی در برخی موارد ویسکوزیته سیال را تغییر می دهند. در این حالت تبدیل دبی حجمی به جرمی با پیچیدگی مواجه می شود.
علاوه بر این، در اندازه گیری دبی حجمی، تشکیل حباب خطای زیادی ایجاد می کند. در چنین مواردی قبل از انجام اندازه گیری، هوا و گاز همراه مایع باید جداسازی شوند. در غیر این صورت، اندازه گیری حجمی، خطای زیادی دارد. بنابر این انتخاب اشتباه در این مرحله ممکن است منجر به هزینه زیادی شود.


انواع فلومتر مایعات


فلومترهای مایعات دارای انواع مختلفی می باشند، که از جمله آنها می توان به موارد زیر اشاره کرد:


•    فلومتر توربینی: این نوع فلومتر، بهترین و ارزان ترین ابزار برای اندازه گیری سرعت جریان آب عبوری از یک لوله می باشد، که برای این کار از یک توربین چرخان یا یک پیستون استفاده می کند. سرعت جریان حجمی آب عبوری از این نوع فلومتر با سرعت تیغه های چرخان متناسب است. بنابر این متناسب با سرعت آب، توربین ها شروع به چرخش می کنند و در نهایت داده آنها به یک مبدل رسیده و به صورت حرکت عقربه بر روی مقادیر در اختیار کاربر قرار می گیرد.
قیمت این نوع فلومتر پایین است، اما در کشورهایی که اب آلوده دارند استفاده از آنها کاربرد چندانی ندارند. آب الوده باعث مسدود شدن فلومتر شده و هزینه نگهداری آن را به شدت افزایش می دهد. در این حالت استفاده از فلومترهای الکترومغناطیسی توصیه می شود. علاوه بر این، فلومترهای آب توربینی با جریان کم آب به خوبی کار نمی کنند و نتیجه دقیقی نمی دهند.
•    فلومترهای ورتکس: این نوع فلومتر، به عنوان یک فلومتر مکانیکی در نظر گرفته می شوند. این نوع فلومتر بر مبنای قرار دادن یک مانع در مسیر جریان آب عبوری و ایجاد تلاطم طراحی و ساخته شده اند؛ و تلاطم ایجاد شده را به عنوان شدت جریان آب در نظر می گیرند.
در فلومتر ورتکس از یک حسگر استفاده شده است که می تواند این تلاطم در جریان آب عبوری را اندازه بگیرد. فرکانس ها و تلاطم ایجاد شده در مسیر عبور آب با سرعت جریان حجمی ارتباط مستقیم دارند. برخی از این نوع فلومتر، به صورت چند متغیره طراحی می شوند که می تواند فاکتورهایی مانند سرعت جریان حجمی و جرمی، چگالی، فشار و دما را اندازه گیری کند. این فلومترها برای لوله های بسیار بزرگ مناسب می باشند و نتایج خوبی را در اندازه گیری دارند.
•    فلومترهای التراسونیک: این فلومترها بر اساس امواج التراسونیک، جریان آب را اندازه گیری می کنند. فلومتر اولتراسونیک، یک سیگنال در پایین دست و یک سیگنال در بالا دست ارسال می کند.  در این دستگاه ها از یک گیرنده و یک فرستنده استفاده شده است که مدت زمان ارسال و بازگشت دو سیگنال را با هم مقایسه می کند. نتیجه محاسبات مربوط به زمان رفت و برگشت سیگنال ها، نشان دهنده میزان جریان حجمی می باشد.
•    فلومتر الکترومغناطیسی: در فلومترهای الکترومغناطیسی، با ایجاد میدان مغناطیسی و قانون القای فارادی، سرعت جریان آب اندازه گیری می شود. طبق قانون فارادی، عبور آب از یک میدان مغناطیسی باعث ایجاد بار و در نتیجه ولتاژ می شود. هر چه سرعت عبور سیال بیش تر باشد، ولتاژ به وجود آمده نیز بیش تر خواهد بود و دقیقا متناسب با سرعت حرکت آب است.


ایراد فلومتر الکترومغناطیسی پایین بودن دقت آن است. بنابر این انتقال و کنترل آن با استفاده ار این دستگاه ها چندان مناسب نیست. علاوه بر این، در آب خالص یونی وجود ندارد، این دستگاه ها نیز برای عملکرد خود نیاز به ولتاژ دارند. بنابر این عبور آب خالص با تولید ولتاژ همراه نیست و فلومتر توانایی اندازه گیری آنها را ندارد.


آیا فلومتر 250 تا 2500 liter/h بهترین انتخاب برای من است؟


فلومتر خطی 250 تا 2500 لیتر در ساعت برای سنجش و اندازه گیری دبی قابل استفاده در سیستم ها و دستگاه های تصفیه آب صنعتی استفاده می شود. این فلومتر خطی قابلیت اندازه گیری دبی آب عبوری از قسمت های مختلف یک دستگاه تصفیه آب صنعتی، در محدوده بین 250 تا 2500 لیتر در ساعت را دارد. جنس بدنه این فلومتر خطی از AS و جنس شناور داخل آن از جنس ABS می باشد.
فلومتر خطی 250 تا 2500 لیتر در ساعت، قابلیت کارکرد در دمای بین 0 تا 60 درجه سانتی گراد را دارد. هم چنین حداکثر فشار کاری آن برابر با 6 بار می باشد و جنس اورینگ آن از سیلیکون است. از فلومتر برای اندازه گیری دبی در بخش های مختلف سیستم های تصفیه آب صنعتی استفاده می شود و جزء ابزار دقیق آب شیرین کن های صنعتی می باشد.
در صورت نیاز برای خرید فلومتر متناسب با کاربرد خود می توانید با کارشناسان سایت abin.ir از طریق تماس تلفنی در ارتباط باشید. این مجموعه برای کمک به مشتریان خود در امر انتخاب و خرید دستگاه های تصفیه آب و کلیه قطعات مربوط به آن، دارای امکان مشاوره رایگان می باشد.

فلومتر

ظرفیت
250 تا 2500 لیتر در ساعت
حداکثر فشار کاری
6 بار
دمای کاری
0 تا 60 درجه سانتی گراد
جنس بدنه
AS
جنس شناور
ABS
سایز اتصالات
1 اینچ
