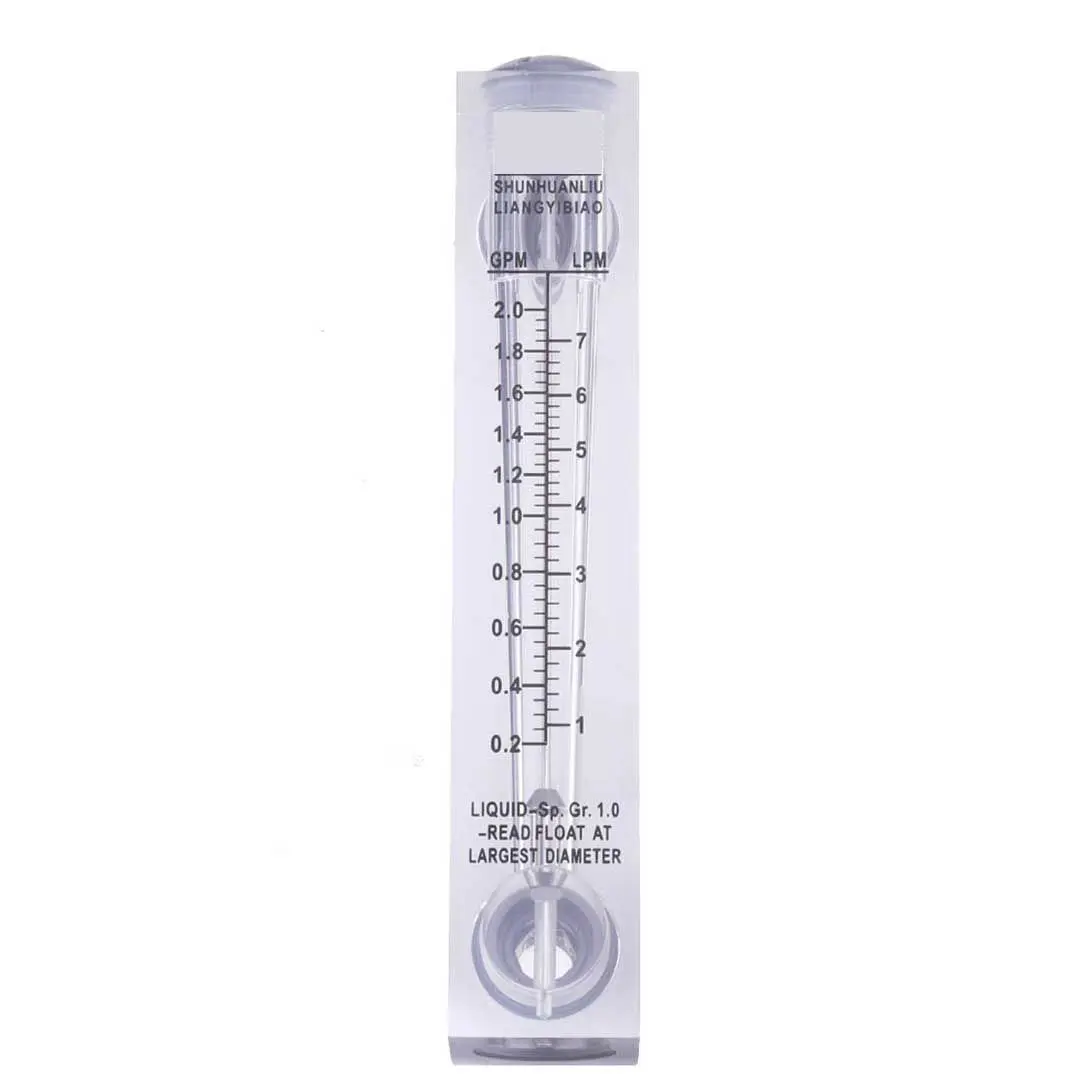

فلومتر (Flowmeter) خطی 12 تا 60 متر مکعب در ساعت

0
دسته بندی:

فلومتر

فلومتر خطی 12 تا 60 متر مکعب در ساعت


فلومتر یا دبی سنج خطی 12 تا 60 متر مکعب در ساعت برای سنجش و اندازه گیری دبی سیال عبوری از لوله در سیستم ها و دستگاه های تصفیه آب صنعتی مورد استفاده قرار می گیرد. این فلومتر خطی قابلیت اندازه گیری دبی آب عبوری از یک لوله، در محدوده بین 12 تا 60 متر مکعب در ساعت را دارد. جنس بدنه این فلومتر خطی از AS و جنس شناور داخل آن از جنس ABS می باشد.
فلومتر خطی 12 تا 60 متر مکعب در ساعت، در محدوده دمای بین 0 تا 60 درجه سانتی گراد دارای کارکرد مناسبی می باشد. حداکثر فشار کاری این فلومتر برابر با 6 بار می باشد و جنس اورینگ آن از سیلیکون است. یکی از کاربردهای فلومتر، اندازه گیری دبی در بخش های مختلف سیستم های تصفیه آب صنعتی می باشد و از لوازم جانبی این دستگاه ها به شمار می رود. اساسا فلومترها با توجه به شرایط آب عبوری از لوله، تغییر وضعیت می دهند و این تغییر وضعیت را به داده های آنالوگ یا دیجیتال تبدیل می کنند. به این دلیل که شرایط آب مانند دما، چگالی، محل اندازه گیری و دیگر فاکتورها متغیر هستند، جریان سنج یا فلومتر هم دارای مدل های مختلفی می باشد.

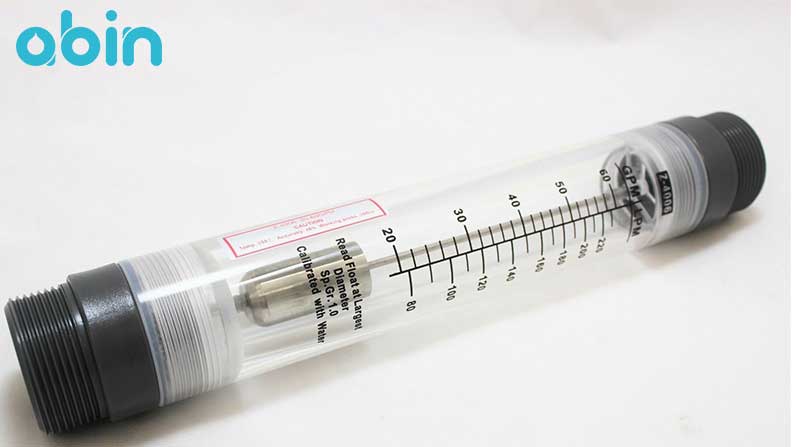

فلومترخطی 12 تا 60 متر مکعب در ساعت


پارامترهای موثر در عملکرد فلومتر


پارامترهای و ویژگی های زیر برای عملکرد صحیح یک فلومتر دارای اهمیت زیادی می باشد:


1- فشار: فشار که در واقع نیروی وارد بر سطح می باشد، از مهم ترین پارامترهای هیدرولیکی در شبکه های آبرسانی محسوب می شود. در جریان سیالات به دلیل وجود اختلاف سطح، فشار به وجود می آید. علاوه بر این، برخی از فلومترها از اختلاف فشار در دو طرف یک مانع برای اندازه گیری جریان استفاده می کنند.
2- چگالی: چگالی همان جرم در واحد حجم می باشد. چگالی بر طبیعت جریان و رفتار سیال تاثیر زیادی دارد و برای اندازه گیری دیگر پارامترهای سیال نیز استفاده می شود.
3- ویسکوزیته سیال: ویسکوزیته عامل مقاومت سیال در برابر جریان می باشد. این پارامتر بر روی جریان و رفتار سیال تاثیر دارد و برای اندازه گیری دیگر پارامترهای سیال نیز استفاده می شود. ویسکوزیته باعث ایجاد نیروهای برشی می شود، که در سرعت های پایین نقش خود را بیش تر نشان می دهد. این پارامتر باعث می شود جریان سیال در لایه های مرزی دیواره های ثابت مثل سطح لوله ها به صفر برسد.
4- سرعت جریان سیال: این پارامتر بیانگر سرعت میانگین سطح جریان می باشد.
5- سطح جریان بدون مایع: دقت در اندازه گیری سطح جریان نقش بسیار مهمی در دقت سنجش جریان دارد.
6- دمای سیال: تغییر در دمای سیال باعث تغییر در ویسکوزیته، چگالی و فشار سیال می گردد؛ هر کدام از این موارد می تواند موجب خطای اندازه گیری شود.
7- رسانایی الکتریکی: رسانایی الکتریکی در واقع توانایی سیال در هدایت جریان الکتریسته می باشد. آب خالص رسانا نیست، اما آب موجود در شبکه آبرسانی به دلیل مواد محلول قابلیت رسانایی دارد. رسانایی آب در برخی از مکانیزم های اندازه گیری جریان مانند مکانیزم الکترومغناطیسی اهمیت زیادی دارد.
8- سرعت صوت: سرعت صوت داخل مایعات و به خصوص آب، از سرعت آن در گازها بیش تر می باشد.
9- رسانایی صوتی: به توانایی سیال در هدایت صوت، رسانایی صوتی گفته می شود. این خصوصیت معمولا در صنعت آب کاربرد دارد.


مزایا و ویژگی های فلومتر خطی 12 تا 60 متر مکعب در ساعت


فلومتر خطی برای اندازه گیری میزان آب عبوری در مدت زمان مشخص از لوله مورد استفاده قرار می گیرد. این دبی سنج دارای مزایای زیر می باشد:


1- دقت بالای اندازه گیری
2- قابلیت تحمل دمای بالای آب و هم چنین فشار
3- جنس شناور: ABS مقاوم در برابر خوردگی
4- واضح بودن درجه بندی برای خوانش راحت مقدار اندازه گیری شده
5- از نوع فلومترهای خطی
6- قابل استفاده برای اندازه گیری دبی سیالات


انتخاب فلومتر مناسب


فلومترها دارای انواع و مدل های مختلفی می باشند، که برای کاربردهای متنوع مورد استفاده قرار می گیرند. هیچ فلومتری وجود ندارد که برای همه کاربردها مناسب باشند. بنابر این در هنگام انتخاب فلومتر مناسب باید از تکنولوژی اندازه گیری استفاده شود، که نیازهای آن کاربرد را به طور کامل پوشش دهد.
مدل های مختلف فلومتر دارای ویژگی های متفاوتی می باشند که دانستن این مشخصات در انتخاب آن بسیار مهم است. موارد زیر از نکات مهم برای انتخاب فلومتر می باشد:


•    فلومتر قرار است برای اندازه گیری مایع استفاده شود یا گاز؟
•    حداقل و حداکثر جریان آن چقدر است؟
•    چه دقتی برای کاربرد مورد نظر نیاز است؟
•    دما و ویسکوزیته سیال چه اندازه است؟
•    آیا سیال با متریال استفاده شده در ساخت فلومتر سازگاری دارد؟
•    حداکثر فشار قابل تحمل توسط فلومتر چقدر است؟
•    چه مقدار افت فشار مجاز است؟
•    آیا فلومتر برای محیطی استفاده می شود، که ممکن است در آن جا گازهای منفجره وجود داشته باشد؟
•    جریان سیال عبوری پیوسته است یا گسسته؟
•    چه نوع سیگنال خروجی مورد نیاز است؟


نحوه کار فلومتر و نگهداری از آن


فلومتر شامل یک لوله می باشد، که داخل آن یک جسم شناور قرار دارد. سطح داخلی این لوله به صورت مخروطی و دارای شیب ملایمی است. داخل این لوله یک جسم شناور قرار گرفته است که متناسب با مقدار جریان سیال، به صورت عمودی بالا و پایین می رود. به این دلیل که قطر لوله در بالا نسبت به پایین آن بزرگ تر است شناور تا جایی بالا می رود، که نیروی جریان اعمال شده توسط سیال به اضافه وزن خود شناور، با نیروی جاذبه مساوی شود.
در این حالت، مکان شناور که به صورت مستقیم از روی فلومتر خوانده می شود، معرف دبی جریان عبوری می باشد. هر چه جریان آب عبوری بیش تر باشد، شناور در محل بالاتری از لوله قرار می گیرد و تغییر در موازنه نیروها باعث بالا یا پایین رفتن شناور می شود. فشار قطرات اطراف شناور خیلی کم است و باعث ایجاد تداخل در سنجش نمی شود.
حرکت شناور نسبت به تغییر جریان به صورت خطی می باشد و معمولا محدوده جریان ده به یک در حد استاندارد است. محل نصب فلومتر می تواند مستقیما بعد از اتصالات لوله باشد. در بیش تر فلومترها، دبی به صورت مستقیم از درجه بندی های روی لوله شیشه ای خوانده می شود. در برخی موارد نیز یک سنسور اتوماتیک، ارتفاع جسم شناور را اندازه گیری می کند. این نوع فلومترها معمولا از فولاد یا دیگر مواد مقاوم در برابر سیالات فشار بالا ساخته می شوند.
در فلومترها به این دلیل که جریان مایع یا گاز بین شناور و دیواره لوله فلومتر قرار دارد، از تشکیل جرم بر روی فلومتر جلوگیری می شود، بنابر این نیازی به تمیز کردن آن نیست. نکته مهم این است که فلومتر باید در برابر ضربه محافظت شود. هم چنین در کاربردهای مختلف فلومتر باید به جنس آن توجه کرد، زیرا همه فلومترها برای سیالات خورنده مناسب نیستند. علاوه بر این باید به جنس دبی سنج نیز توجه نمود.


آیا فلومتر 12 تا 60 m3/h بهترین انتخاب برای من است؟


فلومتر خطی 12 تا 60 متر مکعب در ساعت برای سنجش و اندازه گیری دبی قابل استفاده در سیستم ها و دستگاه های تصفیه آب صنعتی استفاده می شود. این فلومتر خطی قابلیت اندازه گیری دبی آب عبوری از قسمت های مختلف یک دستگاه تصفیه آب صنعتی، در محدوده بین 12 تا 60 متر مکعب در ساعت را دارد.
فلومتر خطی 12 تا 60 متر مکعب در ساعت، قابلیت کارکرد در دمای بین 0 تا 60 درجه سانتی گراد را دارد. هم چنین حداکثر فشار کاری آن برابر با 6 بار می باشد و جنس اورینگ آن از سیلیکون است. از فلومتر برای اندازه گیری دبی در بخش های مختلف سیستم های تصفیه آب صنعتی استفاده می شود و جزء ابزار دقیق آب شیرین کن های صنعتی می باشد.
فلومترهای خطی دارای مدل های مختلفی می باشند، که هر کدام برای کابرد مشخصی قابل استفاده می باشد. در صورتی که قصد خرید این محصول را دارید، می توانید از طریق تماس با کارشناسان وبسایت abin از مشاوره رایگان مجموعه ما استفاده کنید.

فلومتر

ظرفیت
12 تا 60 متر مکعب در ساعت
حداکثر فشار کاری
6 بار
دمای کاری
0 تا 60 درجه سانتی گراد
جنس بدنه
AS
جنس شناور
ABS
سایز اتصالات
2-1/2 اینچ
