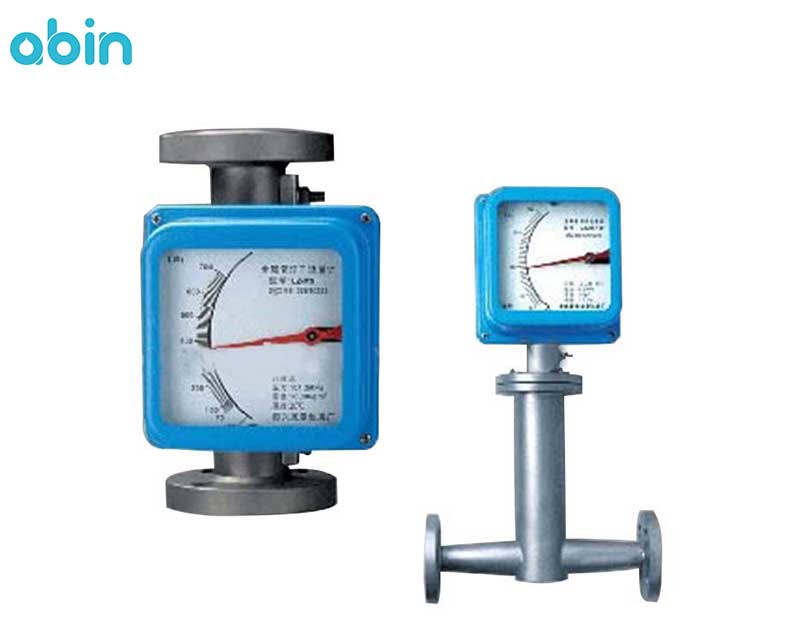

فلومتر فلوتک (Flowtech) 4،000 تا 40،000 لیتر در ساعت جهت اندازه گیری دبی عبوری مایعات و گازها از یک لوله در واحد مشخصی از زمان مورد استفاده قرار می گیرد. این فلومتر از فلومترهای سری KF800 فلوتک با دقت بالا در اندازه گیری می باشد. فلومتر فلوتک 4،000 تا 40،000 لیتر در ساعت دارای بدنه ای از جنس استنلس استیل و تیوب فلزی می باشد. فلومتر 4،000 تا 40،000 لیتر در ساعت فلوتک برای کاربردهایی با فشار و دمای بالا و مواردی که امکان خوردگی وجود دارد، مناسب می باشد. فلومتر یا دبی سنج فلوتک 4،000 تا 40،000 لیتر در ساعت برای اندازه گیری نرخ جریان عبوری مایعات، گازها و جریان ها تحت شرایط مختلف استفاده می شود.
-4،000-تا-40،000-لیتر-در-ساعت.jpg)
فلومتر فلوتک 4،000 تا 40،000 لیتر در ساعت از یک لوله مخروطی، یک مجموعه نشان دهنده و یک شناور ساخته شده است. نحوه عملکرد آن برای اندازه گیری نرخ جریان عبوری نیز به این صورت است که آهن ربا در زوج های شناور با آهنربای چرخشی متصل به یک اشاره گر نشان داده شده است، در نتیجه حرکت شناور از نظر میزان جریان به طور دقیق نشان داده می شود. وقتی مایع یا گاز از طریق لوله مخروطی حاوی شناور جریان یابد، اختلاف فشار P1 و P2 بین بالا و پائین شناور ایجاد می شود. شناور با نیرویی که از ضرب اختلاف فشار در حداکثر سطح مقطع شناور به دست می آید به سمت بالا حرکت می کند.
به دلیل مخروطی شدن لوله، همان طور که شناور به سمت بالا حرکت می کند، ناحیه عبور سیال افزایش می یابد و در نتیجه اختلاف فشار کاهش پیدا می کند. حرکت رو به بالای شناور زمانی متوقف می شود، که بار مرده به طور پویا با اختلاف فشار متعادل شود. مخروطی شدن لوله اندازه گیری به گونه ای طراحی شده است، که حرکت عمودی شناور به طور خطی با سرعت جریان عبوری متناسب باشد، مقیاس خواندن موقعیت شناور فراهم شود و سرعت جریان تعیین می شود.
فلومتر 4،000 تا 40،000 لیتر در ساعت فلوتک دارای ویژگی های زیر می باشد:
|
قطر (mm) |
محدوده اندازه گیری |
افت فشار (KPa) |
||||
|
آب (L/h) |
هوا (Nm3/h) |
صفحه روزنه |
لوله مخروطی |
|||
|
آب |
هوا |
آب |
هوا |
|||
|
80 |
4,000-40,000 | 100-1000 | 8 | 18.5 | 4.6 | 8.9 |
فلومتر 4،000 تا 40،000 لیتر در ساعت دارای مزیت های زیر می باشد:
• مناسب برای مایعات و گازها
• مقاوم در برابر فشار بالا
• مقاوم در برابر دمای بالا
• دقت بالا
• دارای کاربردهای وسیع
• نگهداری آسان
• دارای زنگ های هشدار بالا/ پائین
فلومترهای flowtech دقت بالایی دارند و برای اندازه گیری دبی آب عبوری از لوله استفاده می شود. نرخ جریان عبوری هر ماده ای از مایعات و گازها را می توان با این فلومترها اندازه گیری کرد. فلومترهای سری KF800 فلوتک به نمایشگری با قابلیت استفاده آسان مجهز می باشد.
هم چنین فلومترهای فلوتک را می توان با یک خروجی آنالوگ 4-20 میلی آمپر، جمع کننده با نمایشگر LCD با سرعت جریان و محدود کردن زنگ مجهز کرد. بنابر این در صنایع شیمیایی، نفت، متالورژی، نیروگاه، حفاظت از محیط زیست، علوم پزشکی و بسیاری دیگر از کاربردها می توان از آنها استفاده کرد. فلومتر 4،000 تا 40،000 لیتر در ساعت دارای اتصالات فلنجی و استاندارد حفاظتی IP66 می باشد.
فلومتر برای اندازه گیری میزان سیال عبوری از یک لوله در واحد زمان مورد استفاده قرار می گیرد. یکی از مهم ترین کاربردهای فلومترها اندازه گیری دبی در بخش های مختلف دستگاه آب شیرین کن صنعتی و اطلاع از عملکرد صحیح دستگاه می باشد. فلومترهای فلوتک دقت بالایی در اندازه گیری دارند و با توجه به شرایط آب عبوری از لوله، تغییر وضعیت می دهند و این تغییر وضعیت را به داده های آنالوگ یا دیجیتال برای خواندن تبدیل می کنند. با توجه به شرایط آب مانند چگالی، دما، محل اندازه گیری و فاکتورهای دیگر، فلومترها نیز در انواع مختلفی تولید می شوند.
پارامترهای عملیاتی سیستم از جمله موارد زیر در عملکرد فلومتر تاثیر دارند:
1- فشار: فشار نیرویی است که بر سطح وارد می شود و در شبکه های آبرسانی از مهم ترین پارامترهای هیدرولیکی می باشد. فشار در اثر وجود اختلاف سطح در جریان سیالات به وجود می آید.
2- چگالی: چگالی بر طبیعت جریان و رفتار سیال تاثیر زیادی دارد و برای اندازه گیری دیگر پارامترهای سیال نیز استفاده می شود.
3- گرانروی سیال: گرانروی میزان مقاومت سیال در برابر جریان را نشان می دهد. گرانروی باعث ایجاد نیروهای برشی می شود، که در سرعت های پائین نقش بیش تری دارند. این پارامتر باعث می شود جریان سیال در لایه های مرزی دیواره های ثابت مثل سطح لوله به صفر برسد.
4- سرعت جریان سیال: این پارامتر بیانگر سرعت میانگین سطح جریان می باشد.
5- سطح جریان بدون مایع: دقت در اندازه گیری سطح جریان نقش مهمی در دقت اندازه گیری جریان دارد.
6- دمای سیال: تغییر در دمای سیال باعث تغییر گرانروی، چگالی و فشار سیال می شود، این موارد نیز می توانند باعث خطا در اندازه گیری شوند.
7- رسانایی الکتریکی: رسانایی الکتریکی توانایی سیال در هدایت جریان الکتریسته می باشد. آب خالص رسانا نیست، اما آب موجود در شبکه آبرسانی به دلیل مواد محلول قابلیت رسانایی پیدا می کند.
8- سرعت صوت: سرعت صوت داخل مایعات و به خصوص آب، از سرعت آن در گازها بیش تر است.
9- رسانایی صوتی: رسانایی صوتی، توانایی سیال در هدایت صوت می باشد. این خصوصیت معمولا در صنعت آب مورد استفاده می شود.
فلومترها انواع مختلفی دارند، که هر کدام برای کاربرد مشخصی طراحی و تولید شده اند. هیچ فلومتری نیست که برای همه کاربردها بتوان از آن استفاده کرد. در زمان انتخاب فلومتر مناسب باید از تکنولوژی اندازه گیری استفاده شود که نیازهای آن کاربرد را به طور کامل پوشش دهد. سوالات زیر موارد مهمی هستند که در زمان انتخاب فلومتر باید به آنها جواب دهید:
• فلومتر برای اندازه گیری مایع استفاده می شود یا گاز؟
• حداقل و حداکثر جریان مورد نیاز چقدر است؟
• دما و گرانروی سیال چه اندازه می باشد؟
• آیا سیال با مواد استفاده شده در ساخت فلومتر سازگاری دارد؟
• حداکثر افت فشار قابل تحمل توسط فلومتر چقدر است؟
• مقدار افت فشار مجاز چقدر است؟
• آیا فلومتر برای محیطی که ممکن است گازهای منفجره در آن وجود داشته باشد، مورد استفاده قرار می گیرد؟
• جریان سیال عبوری پیوسته است یا گسسته؟
• چه نوع سیگنال خروجی مورد نیاز است؟
فلومتر فلوتک 4،000 تا 40،000 لیتر در ساعت جهت اندازه گیری دبی عبوری مایعات و گازها از یک لوله در واحد مشخصی از زمان مورد استفاده قرار می گیرد. فلومتر فلوتک 4،000 تا 40،000 لیتر در ساعت دارای بدنه ای از جنس استنلس استیل و تیوب فلزی می باشد. فلومتر 4،000 تا 40،000 لیتر در ساعت فلوتک برای کاربردهایی با فشار و دمای بالا و مواردی که امکان خوردگی وجود دارد، مناسب می باشد. فلومتر فلوتک 4،000 تا 40،000 لیتر در ساعت برای اندازه گیری نرخ جریان عبوری مایعات، گازها و جریان ها تحت شرایط مختلف استفاده می شود.
اگر برای خرید فلومتر نیاز به مشاوره دارید، می توانید از طریق شماره های سایت با کارشناسان تصفیه آب صنعتی آبین در ارتباط باشید و با دریافت مشاوره رایگان بهترین محصول را متناسب با کاربرد مورد نظرتان انتخاب کنید.
