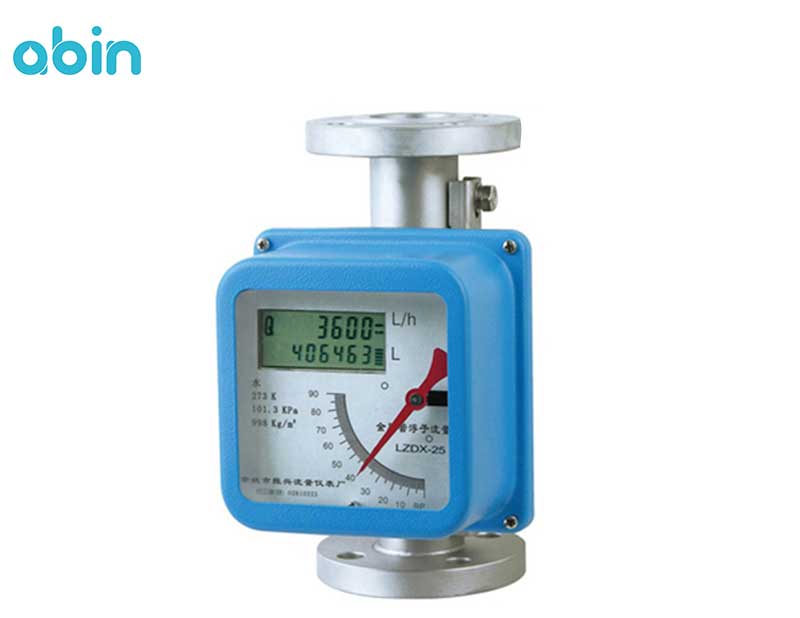

فلومتر فلوتک (Flowtech) 100 تا 1000 لیتر در ساعت از فلومترهای سری KF800 با ساختاری ساده و قابلیت اطمینان و دقت بالا می باشد، که یکی از مهم ترین کاربردهای آن در دستگاه های تصفیه آب صنعتی برای اندازه گیری دبی عبوری از یک لوله می باشد. بدنه فلومتر فلوتک مدل 100 تا 1000 لیتر در ساعت از استنلس استیل با قابلیت عملکرد با اطمینان بالا می باشد. فلومتر 100-1000 L/h فلوتک برای مایعات و گاز در شرایط مختلف قابل استفاده است و شرایط نصب آسانی دارد. فلومتر 100 تا 1000 لیتر در ساعت فلوتک یک فلومتر محیط متغیر با تیوب فلزی است که برای کاربردهایی با فشار و دمای بالا و یا احتمال خوردگی مورد استفاده قرار می گیرد. این نوع از فلومترها برای اندازه گیری نرخ جریان عبوری مایعات، گازها و جریان ها تحت شرایط مختلف استفاده می شوند.

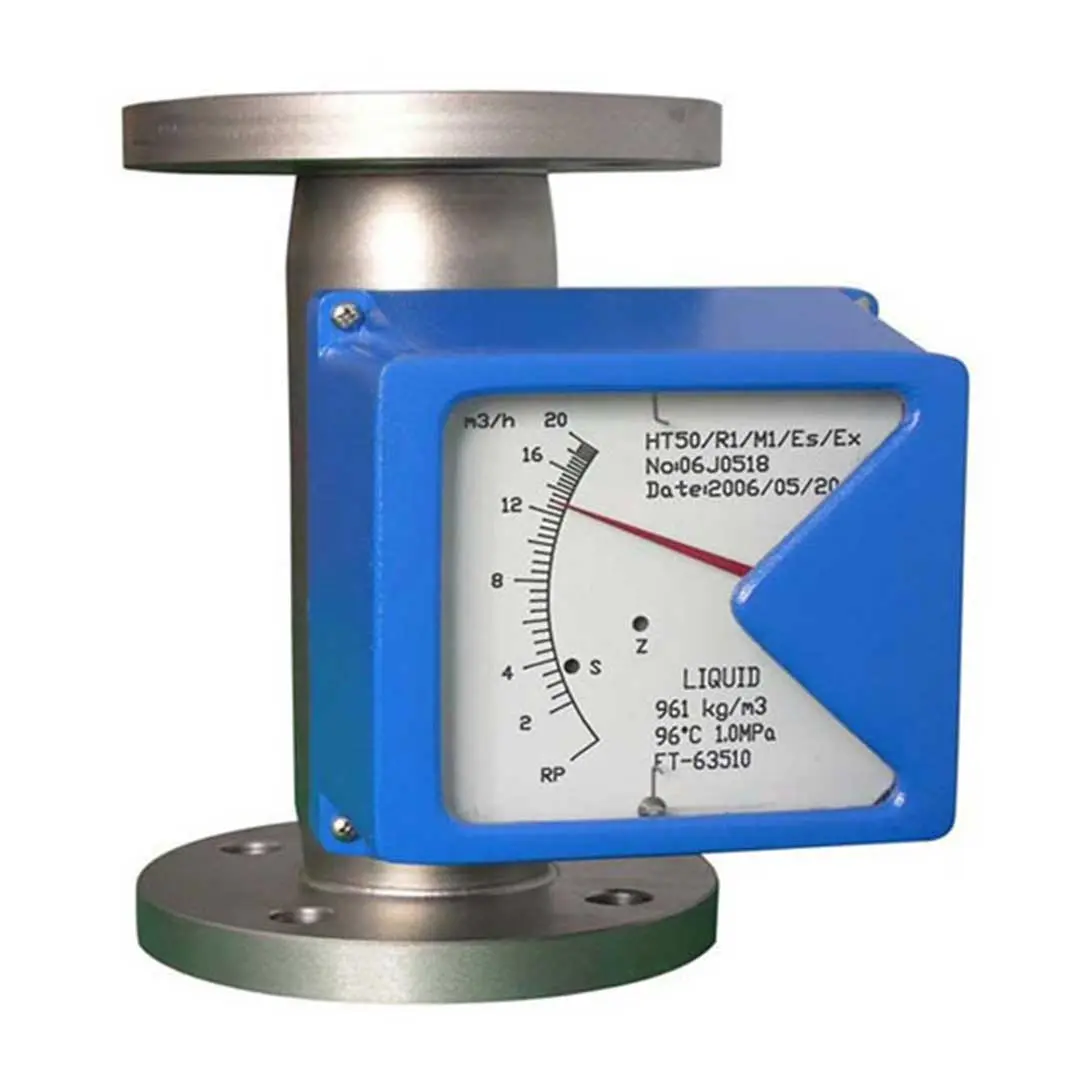

فلومتر فلوتک 100-1000 L/h از یک لوله فلزی مخروطی، یک مجموعه نشان دهنده و یک شناور تشکیل شده اند. عملکرد آنها نیز به این گونه است، که آهن ربا در زوج های شناور با آهنربای چرخشی متصل به یک اشاره گر نشان داده شده است، در نتیجه حرکت شناور از نظر میزان جریان به طور دقیق نشان داده می شود. وقتی مایع یا گاز از طریق لوله مخروطی حاوی شناور جریان یابد، اختلاف فشار P1 و P2 بین بالا و پائین شناور ایجاد می شود. شناور با نیرویی که از ضرب اختلاف فشار در حداکثر سطح مقطع شناور به دست می آید به سمت بالا حرکت می کند.
به دلیل مخروطی شدن لوله، همان طور که شناور به سمت بالا حرکت می کند، ناحیه عبور سیال افزایش می یابد و در نتیجه اختلاف فشار کاهش پیدا می کند. حرکت رو به بالای شناور زمانی متوقف می شود، که بار مرده به طور پویا با اختلاف فشار متعادل شود. مخروطی شدن لوله اندازه گیری به گونه ای طراحی شده است، که حرکت عمودی شناور به طور خطی با سرعت جریان عبوری متناسب باشد و مقیاس خواندن موقعیت شناور فراهم شود به این ترتیب سرعت جریان عبوری مشخص می شود.
فلومتر 100-1000 لیتر در ساعت فلوتک دارای مشخصات زیر می باشد:
|
قطر (mm) |
محدوده اندازه گیری |
افت فشار (KPa) |
||||
|
آب (L/h) |
هوا (Nm3/h) |
صفحه روزنه |
لوله مخروطی |
|||
|
آب |
هوا |
آب |
هوا |
|||
|
25 |
100-1000 | 3-30 | 5.9 | 7.7 | 2.4 | 3.3 |
فلومتر 100-1000 لیتر در ساعت فلوتک دارای ویژگی های زیر می باشد:
• مناسب برای مایعات و گازها
• مقاوم در برابر فشار بالا
• مقاوم در برابر دمای بالا
• دقت بالا
• دارای کاربردهای وسیع
• نگهداری آسان
• دارای زنگ های هشدار بالا/ پائین
فلومترهای فلوتک با دقت بالایی که دارند، برای اندازه گیری میزان جریان عبوری در واحد زمان از یک لوله مورد استفاده قرار می گیرند و برای هر نوع ماده ای از مایعات و گازها قابل استفاده می باشند. کلیه فلومترهای سری KF800 فلوتک از استنلس استیل و نمایشگری با قابلیت استفاده آسان تولید شده اند.
علاوه بر این فلومترهای Flowtech را می توان با یک خروجی آنالوگ 4-20 میلی آمپر، جمع کننده با نمایشگر LCD با سرعت جریان و محدود کردن زنگ مجهز کرد. بنابر این در صنایع شیمیایی، نفت، متالورژی، نیروگاه، حفاظت از محیط زیست، علوم پزشکی و بسیاری دیگر از کاربردها می توان از آنها استفاده کرد. فلومتر فلوتک مدل 100-1000 لیتر در ساعت دارای اتصالات فلنجی می باشد و استاندارد حفاظتی آن IP66 است.
فلومتر برای اندازه گیری میزان سیال عبوری از یک لوله در واحد زمان مورد استفاده قرار می گیرد. یکی از مهم ترین کاربردهای فلومترها اندازه گیری دبی در بخش های مختلف سیستم تصفیه آب صنعتی و اطلاع از عملکرد صحیح دستگاه می باشد. فلومترها با توجه به شرایط آب عبوری از لوله، تغییر وضعیت می دهند و این تغییر وضعیت را به داده های آنالوگ یا دیجیتال تبدیل می کنند. با توجه به شرایط آب مانند چگالی، دما، محل اندازه گیری و فاکتورهای دیگر متغیر، فلومترها نیز دارای مدل ها و انواع مختلفی می باشند.
پارامترهای زیر در عملکرد فلومتر تاثیر گذار می باشند:
1- فشار: فشار نیرویی است که بر سطح وارد می شود و در شبکه های آبرسانی از مهم ترین پارامترهای هیدرولیکی محسوب می شود. فشار در اثر وجود اختلاف سطح در جریان سیالات به وجود می آید.
2- چگالی: چگالی بر طبیعت جریان و رفتار سیال تاثیر زیادی دارد و برای اندازه گیری دیگر پارامترهای سیال نیز استفاده می شود.
3- گرانروی سیال: گرانروی میزان مقاومت سیال در برابر جریان است. گرانروی باعث ایجاد نیروهای برشی می شود، که در سرعت های پائین نقش بیش تری دارند. این پارامتر باعث می شود جریان سیال در لایه های مرزی دیواره های ثابت مثل سطح لوله به صفر برسد.
4- سرعت جریان سیال: این پارامتر بیانگر سرعت میانگین سطح جریان می باشد.
5- سطح جریان بدون مایع: دقت در اندازه گیری سطح جریان نقش مهمی در دقت اندازه گیری جریان دارد.
6- دمای سیال: تغییر در دمای سیال باعث تغییر گرانروی، چگالی و فشار سیال می شود، این موارد نیز می توانند باعث خطا در اندازه گیری شوند.
7- رسانایی الکتریکی: رسانایی الکتریکی توانایی سیال در هدایت جریان الکتریسته می باشد. آب خالص رسانا نیست، اما آب موجود در شبکه آبرسانی به دلیل مواد محلول قابلیت رسانایی پیدا می کند.
8- سرعت صوت: سرعت صوت داخل مایعات و به خصوص آب، از سرعت آن در گازها بیش تر است.
9- رسانایی صوتی: رسانایی صوتی، توانایی سیال در هدایت صوت می باشد. این خصوصیت معمولا در صنعت آب مورد استفاده قرار می گیرد.
فلومترها انواع مختلفی دارند، که برای کاربردهای متنوع مورد استفاده قرار می گیرند. هیچ فلومتری نیست که بتوان از آن در همه کاربردها استفاده کرد. در زمان انتخاب فلومتر مناسب باید از تکنولوژی اندازه گیری استفاده شود که نیازهای آن کاربرد را به طور کامل پوشش دهد. موارد مهم در انتخاب فلومتر شامل موارد زیر می باشد:
• فلومتر برای اندازه گیری مایع استفاده می شود یا گاز؟
• حداقل و حداکثر جریان مورد نیاز چقدر است؟
• دما و گرانروی سیال چه اندازه می باشد؟
• آیا سیال با مواد استفاده شده در ساخت فلومتر سازگاری دارد؟
• حداکثر افت فشار قابل تحمل توسط فلومتر چقدر است؟
• مقدار افت فشار مجاز چقدر است؟
• آیا فلومتر برای محیطی که ممکن است گازهای منفجره در آن وجود داشته باشد، استفاده می شود؟
• جریان سیال عبوری پیوسته است یا گسسته؟
• چه نوع سیگنال خروجی مورد نیاز می باشد؟
فلومتر فلوتک 100 تا 1000 لیتر در ساعت از فلومترهای سری KF800 با ساختاری ساده و قابلیت اطمینان و دقت بالا می باشد، که یکی از مهم ترین کاربردهای آن در دستگاه های تصفیه آب صنعتی برای اندازه گیری دبی عبوری از یک لوله می باشد. بدنه فلومتر فلوتک مدل 100 تا 1000 لیتر در ساعت از استنلس استیل با قابلیت عملکرد با اطمینان بالا می باشد. فلومتر 100-1000 L/h فلوتک برای مایعات و گاز در شرایط مختلف قابل استفاده است و شرایط نصب آسانی دارد. فلومتر 100 تا 1000 لیتر در ساعت فلوتک یک فلومتر محیط متغیر با تیوب فلزی است که برای کاربردهایی با فشار و دمای بالا و یا احتمال خوردگی استفاده می شود.
