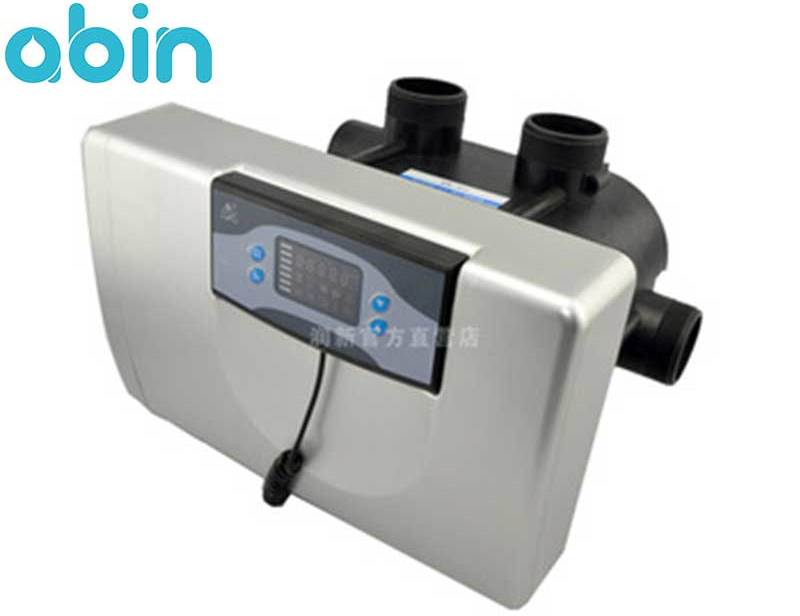

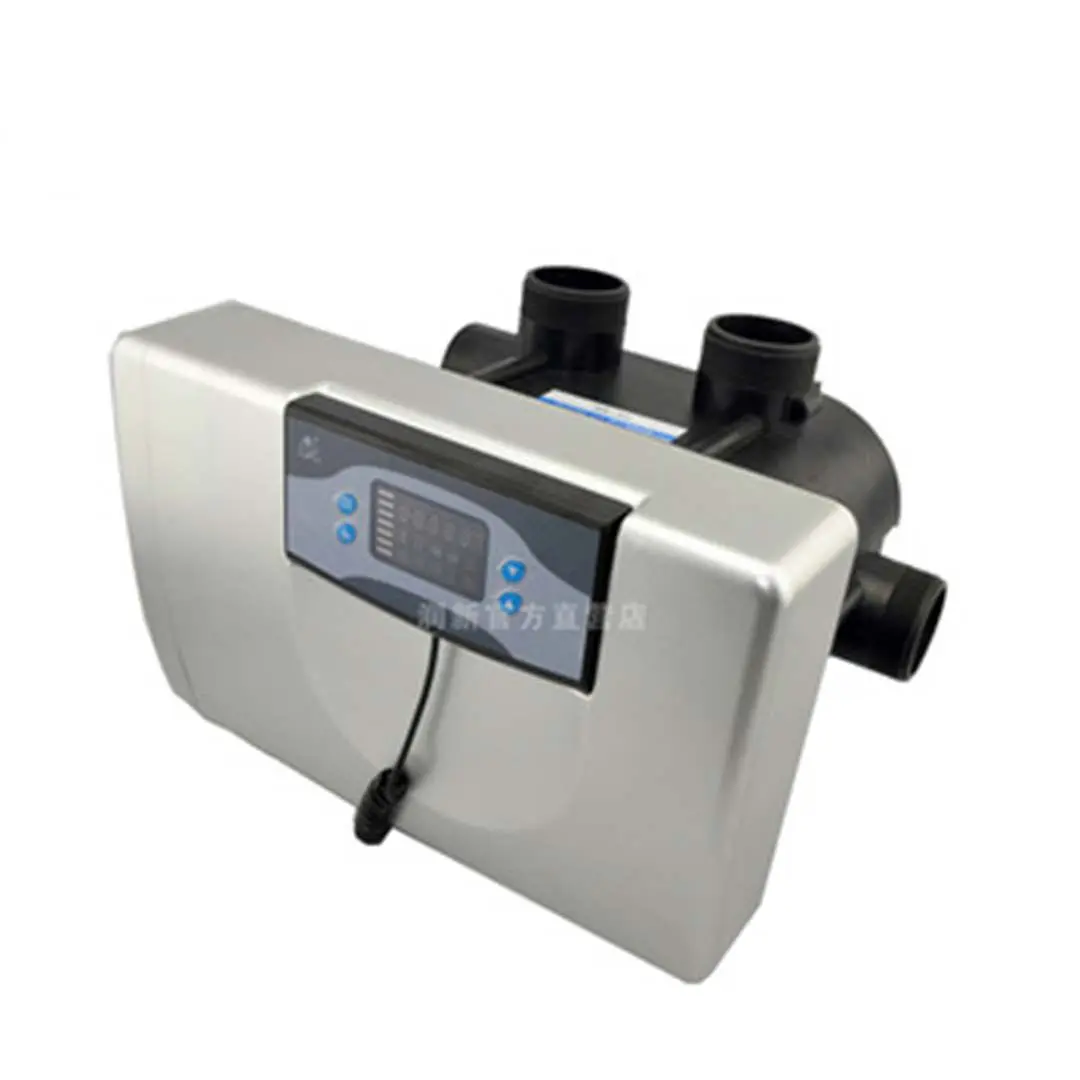

شیر سختی گیر اتوماتیک مدل N77A1 ساخت شرکت مشهور رانکسین (Run-xin valve) می باشد و قابل نصب بر روی انواع مخازن فلزی و FRP (فایبرگلاس) می باشد. شرکت رانکسین (Run-xin valve) یکی از سه کمپانی های سازنده شیرهای کنترلی فیلتر و سختی گیر رزینی در دنیا است و محصولات خود را به بیش از 80 کشور آسیایی، اروپایی، آمریکایی و آفریقایی عرضه می کند. این شرکت معتبر همچنین در تولید شیرهای کنترلی سختی گیر و فیلتر از مالکیت معنوی (Patent) و گواهینامه بین المللی CE اروپا و استاندارد NSF بهداشتی برخوردار می باشد. شیر سختی گیر رانکسین مدل N77A1 از نوع شیرهای اتوماتیک جریانی یا حجمی با قابلیت عبور گذر آب با دبی 18 متر مکعب بر ساعت است که در دسته لوازم جانبی دستگاه های تصفیه آب صنعتی قرار می گیرد.
شیرهای سختی گیر رانکسین از با کیفیت ترین شیرهای سختی گیر رزینی موجود در بازار بوده و دارای محاسن زیر می باشد:
1- دارای بدنه ای از جنس پلاستیک ABS
2- قابل استفاده در دمای کاری مناسب 5 تا 50 درجه سانتی گراد
3- حجم آب قابل عبور بالا تا 10 متر مکعب در ساعت و بالاتر
4- محصول با کیفیت چین
5- 10 سال خدمات پس از فروش
شیرهای سختی گیر رزینی یکی از مهمترین بخش های یک دستگاه سختی گیر رزینی است که وظیفه انجام عملیات احیا و شستشوی دستگاه را به عهده دارد.
واژه سختی یا آب سخت (Hard water) هنگامی استفاده می شود که آب حاوی یون های کلسیم و منیزیم باشد. البته مواد دیگر نیز موجب سختی در آب می گردند، اما غلظت آنها در مقایسه با کلسیم و منیزیم بسیار پایین و قابل چشم پوشی هستند. هر چه مقدار این یون ها در آب بیشتر باشد، آب سخت تر خواهد بود. رسوباتی که در اثر ته نشین شدن مواد معدنی از آب سخت تشکیل می شوند، شامل ترکیبات کلسیم و منیزیم هستند. سختی در آب باعث ایجاد مشکلات زیادی به ویژه در سیستم های تاسیساتی و صنعتی می گردد و به طور کلی به دو نوع سختی موقت و سختی دائم تقسیم می شود:
1- سختی موقت (Temporary Hardner)
سختی موقت را سختی کربناتی نیز می نامند. این سختی به دلیل وجود بی کربنات کلسیم و منیزیم در آب است و عمدتاً به کمک حرارت و با افزایش PH آب کاهش می یابد.
2- سختی دائم (Permanent Hardner)
به سختی دائم سختی غیر کربناتی نیز می گویند و بخشی از سختی آب است که با حرارت دادن از بین نمی رود. این سختی مربوط به وجود نمک های غیر کربناتی مانند سولفات، کلراید و نیترات در آب می باشد.
سختی گیر رزینی منبعی است که درون آن سیلیس و رزین های تبادل یونی وجود دارد. این دستگاه به کمک برقراری واکنش بین یون های مثبت رزین و یون های منفی کلسیم و منیزیم موجود در آب موجب از بین رفتن املاح و تولید آب نرم می شود. این فرایند تا زمانی که همه یون های سدیم رزین با منیزیم و کلسیم تعویض شوند ادامه می یابد. پس از مدتی خاصیت سختی گیری و یون های سدیم موجود در رزین کاهش می یابد و باید مجدداً رزین را با عبور محلول غلیظ سدیم کلرید شستشو داده و بستر رزین را احیا نمود.
بستر تبادل یونی سختی گیر به طور کلی در چهار حالت اصلی بهره برداری (Service)، شستشوی معکوس (Back wash)، احیا (Regeneration) و شستشوی نهایی (Rinsing) بکار می رود. از اجزا اصلی دستگاه سختی گیر می توان به مسیر ورودی و خروجی، مسیر آب نمک، مسیر تخلیه شستشو و مسیر بک واش و احیا و نیز دو دریچه در بالا و پایین دستگاه اشاره کرد. در کنار سختی گیر یک مخزن آب نمک برای عملیات وجود دارد که توسط لوله به منبع اصلی متصل می گردد. در قسمت فوقانی منبع اصلی یک گیج فشار قرار دارد که وظیفه آن نمایش فشار آب درون دستگاه سختی گیر می باشد.
سختی گیری به روش تبادل یونی رزینی نسبت به روش های دیگر دارای مزیت های زیادی است که می توان به موارد زیر اشاره کرد:
• از بین بردن سختی و افزایش کیفیت آب
• کاهش ورود آلاینده به درون لوله ها
• ضد عفونی کردن آب
• هزینه پایین در سرمایه گذاری و راهبری
• تاسیسات ساده و بهره برداری آسان
• عملکرد دستی و اتوماتیک
• قابلیت راه اندازی در ابعاد بزرگ و کوچک
رزین های تبادل یونی به طور کلی به چهار دسته زیر تقسیم می شوند:
1. رزین های کاتیونی قوی SAC) Strongacidis Cation)
2. رزین های کاتیونی ضعیف WAC) Weak acidis Cation)
3. رزین های آنیونی قوی SBA) Strongbasic anion)
4. رزین های آمونیونی ضعیف WBA) Weak basic anion)
شستشوی معکوس یا بک واش در سختی گیرهای تبادل یونی از حیاتی ترین فرایندها در حفظ و نگهداری دستگاه به شمار می آید. یکی از مهمترین بخش های یک دستگاه سختی گیر رزینی، شیر سختی گیر می باشد که عملیات مرتبط با شستشو و احیای دستگاه توسط آن انجام می شود. شیرهای سختی گیر به طور کلی در پنج حالت زیر عمل می کنند:
حالت اول: سرویس (Service):
در حالت سرویس یا بهره برداری یون های سدیم بستر رزینی با یون های منیزیم و کلسیم موجود در آب تعویض شده و رسوب کربنات کلسیم و منیزیم تشکیل شده از آب خارج می گردد.
حالت دوم: شستشوی معکوس (Backwash):
شستشوی معکوس یا بک واش از مهمترین مراحل شستشوی سختی گیر به شمار می آید. هنگامی که دستگاه در حالت سرویس قرار دارد، تحت تاثیر جریان مداوم آب از بالا به پایین قرار می گیرد، در نتیجه بستر رزین کاملاً فشرده می شود. در حالت بک واش (شستشوی معکوس) جهت جریان آب معکوس شده و از پایین وارد دستگاه وارد می گردد. در این حالت با عبور آب از سیلیس، نازل ها و رزین، املاح موجود در بستر رزین بیرون می رود. فرایند تخلیه آب تا زمانی ادامه می یابد که آب خروجی کاملاً تمیز و شفاف شود.
حالت سوم: مکش محلول آب و نمک (BRINE Draw)
در حالت احیا، آب نمک موجود در مخزن نمک برای احیا کردن سختی گیر رزینی وارد می گردد. جهت آب ورودی در این حالت برعکس عملیات شستشو معکوس است. مقدار و غلظت محلول آب و نمک و کنترل عملیات احیا در این مرحله، تاثر زیادی بر روی عملکرد رزین در سرویس بعدی دارد.
حالت چهارم: شستشوی آهسته (Slow Rinse)
پس از مرحله مکش آب نمک لازم است که ستون رزین کاملاً شسته شود و محلول آب نمک از دستگاه سختی گیر خارج گردد.
حالت پنجم: شستشوی سریع (Fast Rinse)
در مرحله آخر شستشوی سریع بستر رزین انجام می گردد تا تمام املاح باقیمانده در ستون رزین (شامل یون های کلراید و سختی) شسته و خارج گردد تا رزین اماده عملیات سرویس شود.
دستگاه های سختی گیر رزینی با توجه به نوع مخزن و شیر مورد استفاده به دو دسته تقسیم می شوند:
1- شیر سختی گیر مخازن فلزی
این نوع شیر سختی گیر برای مخازن فلزی بکار می روند و اصطلاحاً شیر سلو والو گفته می شوند.
2- شیر سختی گیر مخازن FRP
شیرهای سختی گیر مخازن FRP به دو دسته نیمه اتوماتیک (دستی) و تمام اتوماتیک تقسیم می شوند:
• شیر سختی گیر اتوماتیک (زمانی و حجمی)
شیرهای سختی گیر اتوماتیک به دو دسته اتوماتیک زمانی و جریانی تقسیم می شوند. این شیرها دارای پنج وضعیت: سرویس، شستشوی معکوس، احیا، پر شدن منبع نمک و شستشوی سریع می باشند. این شیرهای سختی گیر پس از نصب بر روی مخازن فلزی یا FRP به اپراتور نیاز ندارند و با توجه مقدار گذر آب و تنظیم زمانی همه عملیات را به صورت تمام اتوماتیک انجام می دهند. شیرهای سختی گیر تمام اتوماتیک را می توان در دو جهت از بالای مخزن یا کنار آن نصب نمود.
در شیرهای سختی گیر زمانی، عملیات احیا و شستشو در بازه های زمانی مشخص برنامه ریزی و انجام می گردد. اما در شیرهای سختی گیر جریانی فرایند احیا و شستشو پس از عبور حجم معینی آب از دستگاه صورت می گیرد. مزیت شیرهای سختی گیر جریانی، افزایش بازده و کاهش هدر رفت نسبت به شیرهای زمانی است. شیر سختی گیر مدل N77A1 از نوع شیرهای تمام اتوماتیک زمانی محسوب می گردد.
• شیر سختی گیر نیمه اتوماتیک
این شیرها دارای تمام حالتهای پنجگانه شیرهای تمام اتوماتیک هستند اما در شیرهای دستی تغییر حالت به این پنج وضعیت باید به صورت دستی و توسط اپراتور انجام شود. از این شیرها برای کنترل عملیات سختی گیری آب استفاده می گردد و با قرار دادن اهرم شیر بر روی حالت های سرویس، شستشوی معکوس و تزریق آب نمک، امکان احیای رزین ها و هدایت آب نرم شده به سیستم را فراهم می کند.
شیرهای سختی گیر رزینی مخازن FRP دارای دو نوع اتوماتیک (زمانی یا جریانی) و نیمه اتوماتیک یا دستی هستند. در شیرهای سختی گیر رزینی اتوماتیک همه مراحل و عملیات کاملا اتوماتیک انجام می گردد، اما شیرهای سختی گیر دستی، برای انجام عملیات احیا و شستشوی معکوس در بازه های منظم و برنامه ریزی شده به اپراتور نیازمند می باشند. شیر اتوماتیک سختی گیر رزینی مدل N77A1 از نوع اتوماتیک زمانی بوده و قابلیت عبور آب با دبی 18 متر مکعب بر ساعت را دارد، برای مشاهده دیگر مدلهای شیر اتوماتیک رزینی می توانید به بخش شیر مخازن FRP مراجعه کنید.
در صورتی که برای تهیه شیر سختی گیر اتوماتیک به مشاوره نیاز دارید، می توانید با کارشناسان آبین در ارتباط باشید.
