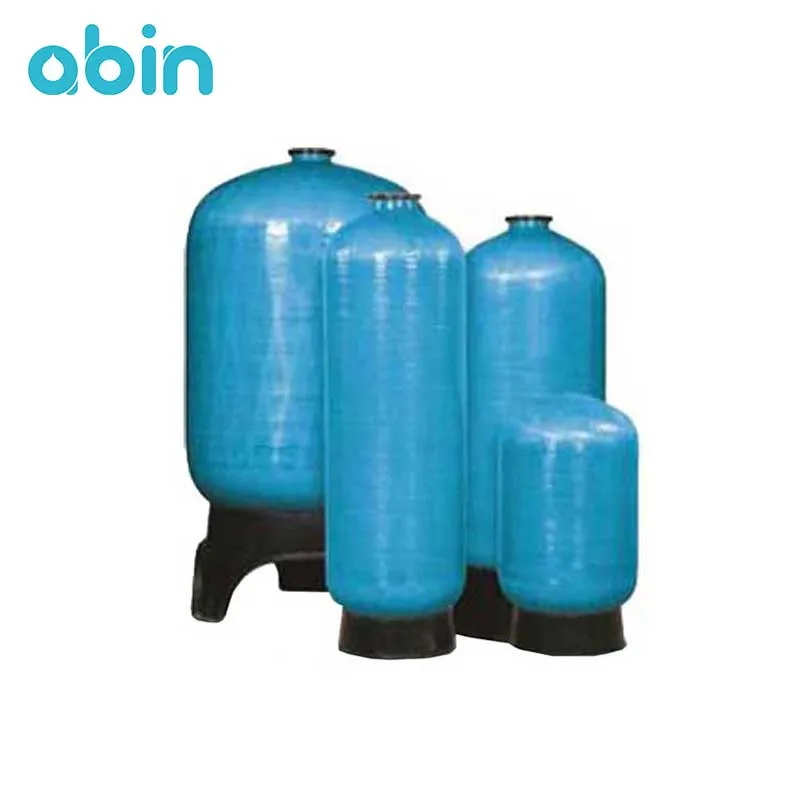

فیلتر FRP مارتین مدل TK 6096
فیلتر FRP مارتین (Martin) مدل TK 6096 از جنس فایبرگلاس ساخته شده است که برای نگهداری و عبور مایعات و مواد شیمیایی مورد استفاده قرار می گیرد. از این فیلتر برای تصفیه آب و از بین بردن عوامل نامطلوب آن و هم چنین تصفیه پساب و فاضلاب استفاده می شود. فیلترهای FRP مارتین کاربردهای زیادی دارند که از جمله مهم ترین و پرکاربردترین آنها استفاده از این فیلترها به عنوان فیلتر شنی، کربنی و سختی گیر رزینی در پیش تصفیه آب شیرین کن های صنعتی می باشد.
فیلترهای FRP به دلیل مزایا و ویژگی های منحصر به فردی از قبیل: سبک و قابل حمل بودن، جابجایی آسان، عدم خوردگی و مقاومت در برابر تغییرات دمایی، مقاومت بالای مکانیکی، وزن کم و جابجایی آسان، عایق گرمایی، عمر طولانی، سطح داخلی صاف و سهولت در تعمیر و نگهداری بیش از فیلترهای فلزی مورد استفاده قرار می گیرند.
علاوه بر ویژگی های ذکر شده، مزیت دیگر فیلترهای FRP مارتین در این است که چون در ساخت آنها از الیاف شیشه با پوشش رزین استفاده می شود، با آب یا سیالات دیگر هیچ واکنشی ایجاد نکرده و رنگ و بوی سیال را تغییر نمی دهد. بنابر این برای نگهداری مایعات و تصفیه آب بهداشتی ترین روش به حساب می آید.
فیلتر FRP مارتین مدل TK 6096 به صورت ساختار دو جداره طراحی و ساخته شده است، جنس لایه داخلی آن از FRP و لایه خارجی آن از کامپوزیت می باشد. لایه FRP از دو جزء رزین FRP و الیاف FRP تشکیل شده است که این دو ماده با هم تامین کننده مقاومت کافی در FRP می باشند. لایه خارجی آن نیز از کامپوزیت ساخته شده است که مقاومت فیلتر در برابر فشار بالا را افزایش می دهد.

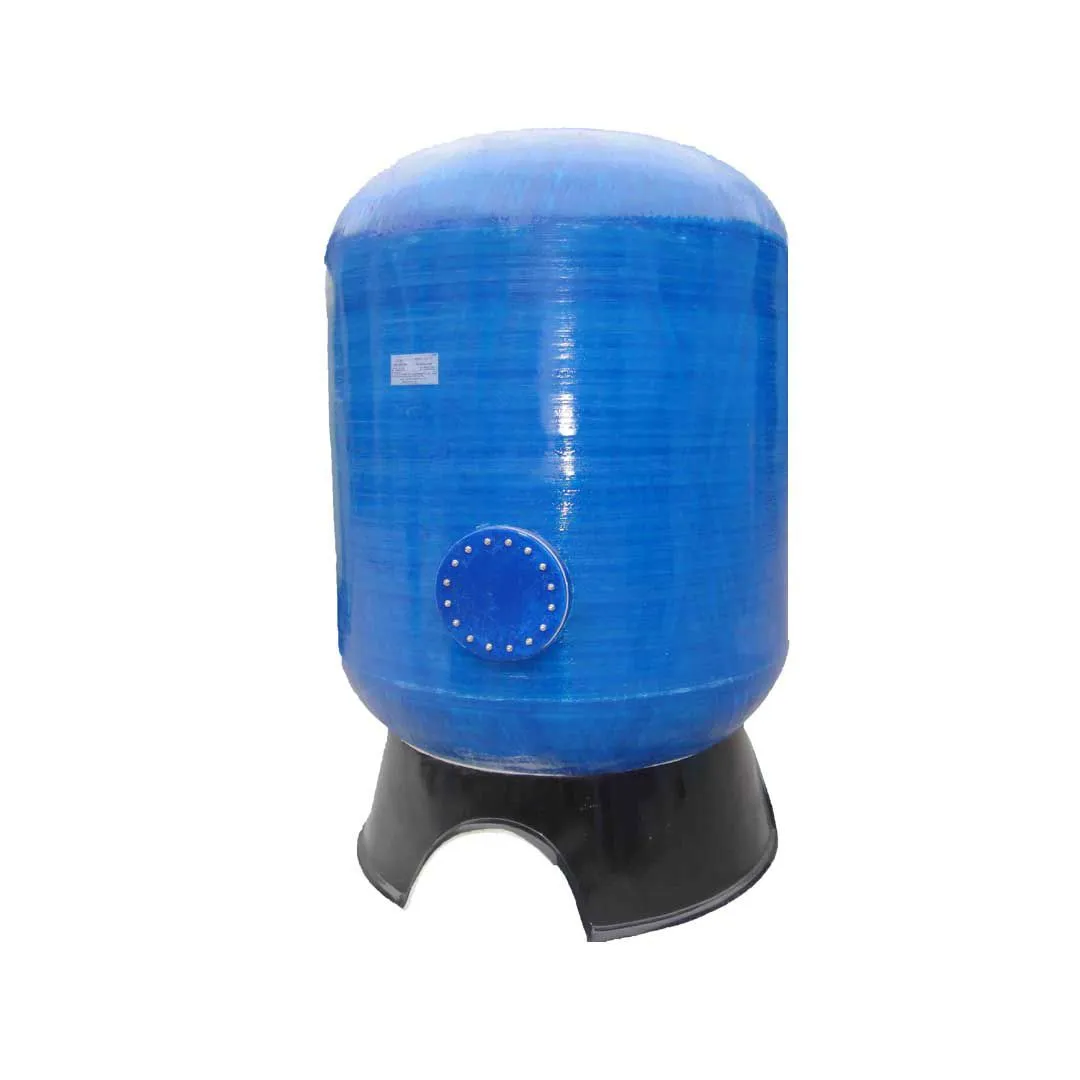

فیلتر FRP مارتین مدل TK 6096 از فیلترهای سایز بزرگ محسوب می شود. در این فیلتر علاوه بر دریچه بالا که برای بارگیری و تخلیه مواد از آن استفاده می شود، در پایین فیلتر نیز یک دریچه تعبیه شده است.
ویژگی ها و مزایای فیلتر FRP مارتین
مخزن FRP مارتین مدل TK 6096 دارای ویژگی ها و مزایای زیر می باشد:
• جنس بدنه از کامپوزیت با کیفیت و عملکرد بالا با پوشش الیاف فایبرگلاس و رزین
• جنس لایه داخلی: FRP (پلیمر تقویت شده با فیبر)
• حداکثر دمای کاری: 49 درجه سانتی گراد
• مقاومت در برابر خوردگی و مواد شیمیایی و اسیدها
• حداکثر فشار کاری: 150 psi یا 10.5 بار
• سبک و قابل حمل بودن
• مطابق با استانداردهای NSF آمریکا و CE اروپا
• حذف امکان هر گونه نشتی با طراحی منحصر به فرد و یکپارچه اتصال ورودی و خروجی
• مقاوم در برابر تنش های حرارتی و تغییرات دمایی
• دارای ابعاد: قطر= 60 و ارتفاع= 96 اینچ
• سایز اتصالات از بالا و پایین: فلنج 6 اینچ
• هزینه نصب و نگهداری پایین
• جلوگیری از اتصال کوتاه در تجهیزات الکتریکی به خاطر جنس بدنه
• قیمت مناسب نسبت به فیلترهای فلزی
• مشکلات کمتر در شرایط گرما، تنش، رسانایی و شرایط آب و هوایی نسبت به فیلترهای فلزی
مشخصات فنی فیلتر FRP مدل TK 6096
مشخصات فنی فیلتر FRP مدل TK 6096 برای هر پارامتر در جدول زیر آمده است.
مدل |
لایه داخلی |
حجم (لیتر) |
سایز شیر (اینچ) |
نازل |
قطر (mm) |
ارتفاع (mm) |
سایز اتصالات (بالا) |
سایز اتصالات (پایین) |
TK 6096 |
FRP |
3626 |
2-1/2 |
H173-HU5675 |
1530 |
2652 |
فلنج 6 اینچ |
فلنج 6 اینچ |
کاربردهای مخزن FRP مارتین
فیلترهای FRP مارتین دارای کاربردهای زیادی در تصفیه آب، پساب و فاضلاب می باشند که از جمله آنها می توان به موارد زیر اشاره کرد:
• سیستم های ذخیره یا پمپاژ آب
• سیستم های سختی گیر آب
• برای تصفیه نهایی فاضلاب های صنعتی و انسانی
• تصفیه آب برج های خنک کننده و حذف مواد معلق نفوذی به آب
• به عنوان فیلتر شنی، کربنی و برای سختی گیر رزینی در بخش پیش تصفیه آب شیرین کن های صنعتی RO
مهم ترین و بیش ترین کاربرد فیلترهای FRP، استفاده از آنها به عنوان فیلتر شنی، کربنی و سختی گیر رزینی در بخش پیش تصفیه دستگاه های تصفیه آب صنعتی RO می باشد. در زیر در مورد هر یک از این کاربردها به صورت مختصر توضیح خواهیم داد.
فیلتر شنی
فیلتر شنی (Sand Filter) به مخزن هایی از جنس های مختلف از جمله جنس FRP گفته می شود که تحت فشار (اتمسفریک) ساخته می شوند. این مخازن اغلب به شکل استوانه یا دایره ای ساخته می شوند و همان طور که از نام آنها مشخص است، داخل آنها از شن و ماسه خالص استفاده می شود.
معمولا از فیلتر شنی برای حذف ذرات معلق فیزیکی بیولوژیکی موجود در آب تا قطر 50 میکرون استفاده می شود. این ناخالصی ها می تواند شامل انواع مواد آلی، باکتری ها و ذرات معلق، گل، رنگ و .... باشد. فیلتر شنی معمولا در اولین مرحله از دستگاه های تصفیه آب صنعتی کاربرد دارند و اغلب بعد از آن برای ادامه فرایند تصفیه آب از فیلتر کربنی استفاده می شود.
فیلتر شنی FRP با انجام فیلتراسیون فیزیکی بر روی آب باعث حذف ذرات معلق و کدورت آب می شود. آب آلوده و حاوی کدورت از بستر دانه های شن یا سیلیس موجود در فیلتر عبور داده می شود و ذرات معلق آن بین ذرات شن گیر کرده و از آب حذف می شوند. استفاده از فیلتر شنی یکی از بهترین و موثرترین روش ها برای حذف جامدات معلق موجود در آب می باشد. برای عملکرد بهتر فیلتر شنی در برخی موارد از دانه بندی های مختلف شن یا سیلیس در داخل مخزن استفاده می شود که اصطلاحا به آن فیلتر شنی چند لایه گفته می شود.
فیلتر شنی می تواند در مراحل مختلف تصفیه آب مورد استفاده قرار گیرد، اما در دستگاههای تصفیه آب صنعتی معمولا از آن به عنوان فیلتر پیش تصفیه استفاده می شود. به طور کلی می توان گفت این فیلتر اغلب یک پساب با قابلیت استفاده مجدد را فراهم می کند. در برخی موارد فیلترهای شنی به صورت ناپیوسته و موازی قرار می گیرند، تا در هنگام تمیز کردن یکی از فیلترها، فیلتر دیگر به کار خود ادامه دهد.
انواع فیلتر شنی
فیلترهای شنی را می توان در یک دسته بندی به دو نوع تند فشار و کند فشار دسته بندی کرد. فیلترهای تند فشار بیش ترین کاربرد را در سیستم های تصفیه آب دارند. در این جا به بررسی انواع فیلترهای شنی تند فشار می پردازیم.
• فیلتر شنی تک بستری (Single Media Filter): در این نوع فیلتر تنها از یک بستر ماسه (سیلیس) با یک نوع دانه بندی استفاده می شود. در این نوع فیلتر، به دلیل یکسان بودن سایز دانه بندی شن یا سیلیس، ذرات معلق در بالاترین سطح به دام می افتند و لایه های باقی مانده شن بلا استفاده باقی می مانند که این یکی از معایب فیلترهای شنی تک بستره می باشد.
• فیلتر شنی دو بستره (Dual Media Filter): در این نوع فیلتر از دو بستر مختلف برای حذف ذرات معلق استفاده می شود. معمولا بستر بالایی از جنس آنتراسیت و بستر پایینی از جنس ماسه یا سیلیس دانه ریز می باشد.
• فیلتر شنی چند بستره (Multi Media Filter): در این نوع فیلتر از سه یا تعداد بیش تری بستر از مواد مختلف برای حذف ذرات معلق آب استفاده می شود. در این فیلترها به ترتیب از بالا به پایین از بسترهای آنتراسیت، ماسه و گارنت استفاده می شود. این نوع فیلتر بیش ترین مقدار دقت را در میان فیلترهای شنی دارد.
فیلتر کربنی
فیلترهای کربنی برای حذف طعم، بو، مزه، مواد آلی و کلر از آب ورودی مورد استفاده قرار می گیرند. کربن فعال به دلیل داشتن سطح جذب بالایی که دارد، بهترین گزینه برای حذف این مواد و آلاینده ها از آب می باشد. شکل ظاهری فیلترهای کربنی مانند فیلترهای شنی می باشد. تنها تفاوت آنها این است که در مخازن فیلتر کربنی به جای شن یا سیلیس، کربن اکتیو به صورت یک بستر قرار می گیرد.
در فیلترهای FRP، کربن به صورت یک بستر تهیه می شود سپس آب با سرعت خطی مناسب از این بستر عبور می کند و آلاینده های آن با جذب در لایه های کربن از آن حذف می شوند. پس از گذشت یک مدت زمان، سطح کربن داخل مخزن FRP از ذرات ناخالصی اشباع می شود که در این مرحله باید احیا و شستشوی فیلتر با انجام عملیات بک واش (backwash) صورت گیرد.
در فیلترهای کربنی، آب ورودی باید کاملا شفاف و عاری از ذرات معلق باشد، به همین خاطر معمولا فیلترهای کربنی بعد از فیلترهای شنی در دستگاه های تصفیه آب صنعتی قرار می گیرند. هم چنین PH آبی که وارد این فیلتر می شود نباید اسیدی یا قلیایی باشد و قبل از ورود به بستر فیلتر باید خنثی شود.
فیلتر کربنی چه آلاینده هایی را حذف می کند؟
کربن فعال قابلیت حذف یا کاهش آلاینده ها و مواد شیمیایی موجود در آب از قبیل کلر، بنزن، ترکیبات تری هالو متان ها (THM)، رادون و ..... را دارد. هم چنین این فیلتر قادر است برخی از فلزات سنگین موجود در آب را نیز کاهش دهد. کربن فعال تاثیر بسیار زیادی در حذف H2S موجود در آب دارد که باعث ایجاد طعم و بوی نامطبوع آن می شود. هم چنین فیلتر کربن فشرده می تواند در حذف ذرات تا قطر 5 میکرون که باعث ایجاد کدورت در آب می شوند نیز موثر واقع شود.
سختی گیر
سختی به بخشی از مواد و فلزات محلول در آب گفته می شود که خاصیت رسوبی داشته و از ترکیبات آهن، منگنز و به خصوص کلسیم و منیزیم به وجود می آید و به آن سختی کل (TH) گفته می شود. بیش ترین تاثیر در سختی آب به خاطر وجود کلسیم و منیزیم می باشد. سختی آب باعث ایجاد مشکلاتی در سیستم های تاسیساتی و صنعتی می شود.
مهم ترین مشکلاتی که در اثر سختی آب ایجاد می شوند شامل موارد زیر می باشند:
1- مضر برای سلامتی انسان و ایجاد مشکلات و بیماری هایی مانند: سنگ کلیه، مثانه و سوء هاضمه
2- ایجاد رسوب در برج های خنک کننده، سیستم های حرارتی، سیستم های سرمایشی که باعث کاهش راندمان و یا از کار افتادن آنها می شود.
3- ایجاد رسوب در دیگ های بخار فشار بالا که باعث کاهش راندمان در اثر انتقال حرارت می شود. بنابر این برای جبران انتقال حرارت کمتر، باید دما به اجبار بالا برده شود که باعث افزایش مصرف انرژی نیز می شود.
4- کاهش قدرت شویندگی انواع مواد صابونی و در نتیجه افزایش مصرف آنها
5- افت کیفیت رنگ و ایجاد لک روی پارچه در صنایع نساجی و رنگرزی

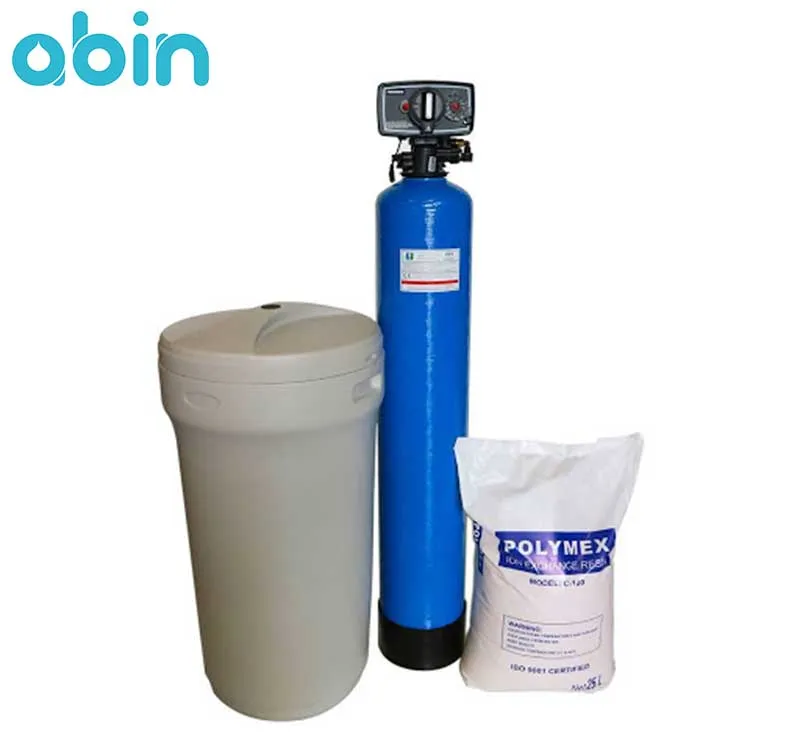

پرکاربرد ترین روش برای حذف سختی آب، استفاده از سختی گیرهای رزینی می باشد. برای این کار از فیلترهای FRP استفاده می شود که داخل آن ذرات رزین قرار می گیرد و داخل سطوح آن با اپوکسی پوشش داده می شود. این کار باعث جلوگیری از خوردگی و هم چنین افزایش طول عمر دستگاه می شود.
یون سدیم موجود در رزین ها با کلسیم و منیزیم موجود در آب تعویض می شود و این مبادله تا زمانی که همه سدیم رزین با کلسیم و منیزیم آب تعویض شود ادامه پیدا می کند. بعد از مدتی استفاده از رزین سختی گیر، بازده فرایند سختی گیر کاهش می یابد و باید مجددا با عبور محلول غلیظ کلرید سدیم (نمک طعام) از بستر رزین احیا شود.
مزایا و معایب سختی گیر FRP
1- مهم ترین مزیت سختی گیر FRP ضد زنگ بودن آن به خاطر داشتن لایه داخلی از جنس پلی اتیلن می باشد. مواد فایبرگلاس روی یک مخزن پلی اتیلن پیچیده می شوند که از الیاف شیشه و به صورت رشته ای می باشند.
2- از مهم ترین معایب آن نیز می توان به پایین بودن سطح فیلتراسیون سختی گیر به علت فاصله زیاد نازل ها از یکدیگر اشاره کرد. سختی گیرهای رزینی که نازل آب جمع کن آنها به روی صفحه نازل پخش می باشد، دارای سطح فیلتراسیون بیش تری هستند. به طوری که در هنگام سرویس و بک واش فیلتر، آب به صورت یکنواخت در کل سختی گیر پخش می شود.
3- یکی دیگر از معایب سختی گیر رزینی FRP نبودن دریچه مجزا برای شارژ و تخلیه رزین می باشد.
4- شکننده بودن و عمر مخزن
5- عدم قابلیت ماندگاری در فضای آزاد
برای کاربردهای تصفیه آب استفاده از فیلترهای فلزی موجب تبادل یون بین فلز و آب و ایجاد مشکل در آب می شود. به همین خاطر برای تصفیه آب از فیلترهای FRP استفاده می شود.
آیا این محصول برای من مناسب است؟
فیلتر FRP مارتین (Martin) مدل TK 6096 و نگهداری و یا عبور مایعات و مواد شیمیایی مورد استفاده قرار می گیرد. فیلترهای FRP مارتین کاربردهای مختلفی در تصفیه آب و پساب دارند. یکی از مهم ترین کاربردهای این فیلترها استفاده از آنها در بخش پیش تصفیه دستگاه تصفیه آب صنعتی به عنوان فیلتر شنی، کربنی و رزین های سختی گیر می باشد. در فیلترهای FRP مارتین در سایزهای بزرگ مانند مدل TK 6096 برای سهولت در استفاده علاوه بر دریچه بالا یک دریچه هم در پاین فیلتر تعبیه شده است.
فیلتر FRP مارتین (Martin) مدل TK 6096 به صورت دو جداره طراحی شده است، جداره داخلی آن از دو جزء رزین FRP و الیاف FRP تشکیل می شود و جداره خارجی نیز از فایبرگلاس ساخته شده است که مقاومت فیلتر در برابر فشار بالا را افزایش می دهد.
فیلترهای FRP به خاطر ویژگی های از قبیل: مقاومت بالای مکانیکی، وزن کم، مقاومت در برابر تغییرات دمایی و خوردگی، عایق گرمایی، سطح داخلی صاف و هم چنین سهولت در تعمیر و نگهداری آنها بسیار مقرون به صرفه بوده و بیش از فیلترهای فلزی در کاربردهای مختلف مورد استفاده قرار می گیرند.
مزیت اصلی فیلترهای FRP در این است که چون از الیاف شیشه با پوشش رزین ساخته شده است، با آب یا سایر سیالات داخل مخزن هیچ واکنشی ایجاد نکرده و رنگ و بوی سیال را تغییر نمی دهد، بنابر این برای نگهداری مایعات و تصفیه آب بهداشتی ترین روش می باشد.
مخزن FRP
