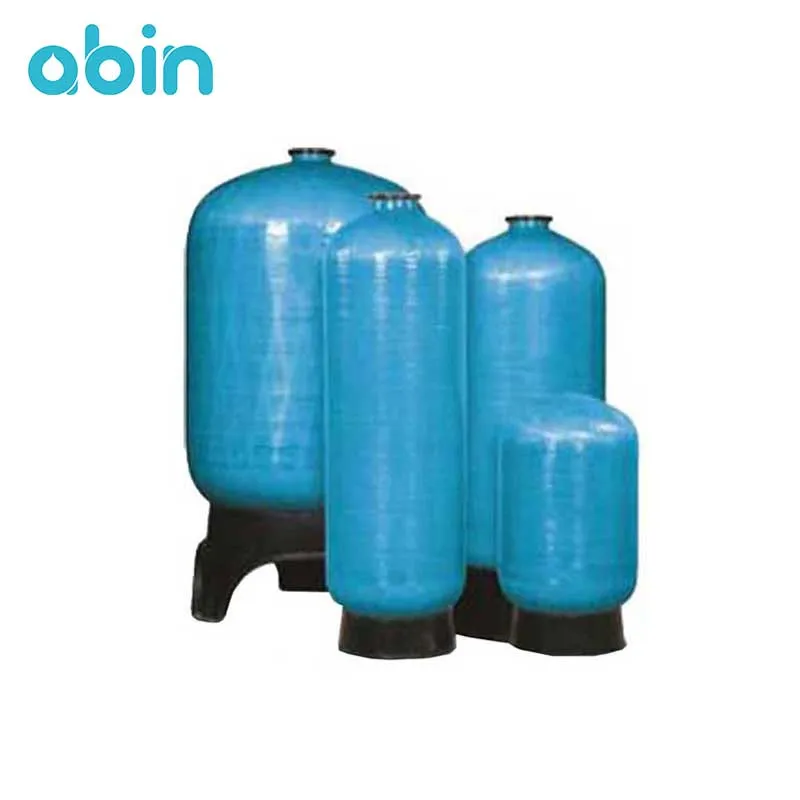

فیلتر FRP مارتین (Martin) مدل TK 4072

5
دسته بندی:

مارتین Martin

فیلتر FRP مارتین مدل TK 4072


فیلتر FRP مارتین (Martin) مدل TK 4072 جهت نگهداری و عبور مایعات و مواد شیمیایی برای تصفیه آب و پساب مورد استفاده قرار می گیرد. فیلترهای FRP به دلیل مزایای از قبیل: سبک و قابل حمل بودن، جابجایی آسان، عدم خوردگی و مقاومت در برابر تغییرات دمایی، مقاومت بالای مکانیکی، وزن کم و جابجایی آسان، عایق گرمایی، عمر طولانی، سطح داخلی صاف و سهولت در تعمیر و نگهداری بسیار مقرون به صرفه بوده و بیش از فیلترهای فلزی در کاربردهای مختلف مورد استفاده قرار می گیرند.
از مهم ترین کاربردهای فیلتر FRP مارتین مدل TK 4072 در بخش پیش تصفیه دستگاههای تصفیه آب صنعتی (آب شیرین کن های صنعتی) می باشد، که از آن به عنوان فیلتر شنی، فیلتر کربنی و سختی گیر رزینی استفاده می شود.
فیلترهای FRP برند Martin همراه با نازل و شیر دستی یا اتوماتیک مورد استفاده قرار می گیرند. زمانی که از فیلترهای FRP به عنوان سختی گیر رزینی در بخش پیش تصفیه دستگاه استفاده می شود، جهت سهولت در شستشو و احیای رزین از شیرهای مخصوص این مخازن استفاده می شود.
ساختار فیلتر FRP مدل TK 4072 به صورت دو جداره طراحی و ساخته می شود، لایه داخلی آن از FRP یا پلیمر تقویت شده با فیبر ساخته شده است. از مزایای این ماده می توان به قیمت کم، وزن کم، خوردگی در حد صفر، مقاومت کششی و فشاری بالا و حمل و نقل آسان آن اشاره کرد. جداره خارجی این فیلتر نیز از کامپوزیت ساخته شده است که باعث افزایش مقاومت فیلتر در برابر فشار بالا می شود.
فیلتر FRP مارتین در ابعاد کوچک تنها دارای یک دریچه در بالای فیلتر برای تخلیه و بارگیری مواد می باشد، اما در صورتی که اندازه این فیلترها بزرگ تر باشد، برای سهولت علاوه بر دریچه بالا در پایین فیلتر نیز یک دریچه تعبیه می شود. فیلتر TK 4072 مارتین نیز از نوع فیلترهای با اندازه بزرگ است که علاوه بر دریچه بالا یک دریچه هم در پلیین فیلتر دارد.


ویژگی ها و مزایای فیلتر FRP مارتین


مخزن FRP مارتین مدل TK 4072 دارای ویژگی ها و مزایای زیر می باشد:


•    جنس بدنه از کامپوزیت با کیفیت و عملکرد بالا با پوشش الیاف فایبرگلاس و رزین
•    جنس لایه داخلی: FRP
•    حداکثر دمای کاری: 49 درجه سانتی گراد
•    مقاومت در برابر خوردگی و مواد شیمیایی و اسیدها
•    حداکثر فشار کاری: 150 psi یا 10.5 بار
•    سبک و قابل حمل بودن
•    مطابق با استانداردهای NSF آمریکا و CE اروپا
•    حذف امکان هر گونه نشتی با طراحی منحصر به فرد و یکپارچه اتصال ورودی و خروجی
•    مقاوم در برابر تنش های حرارتی
•    دارای ابعاد: قطر= 40 و ارتفاع= 72 اینچ
•    سایز اتصالات از بالا و پایین فیلتر: فلنج 6 اینچ
•    هزینه نصب و نگهداری پایین
•    جلوگیری از اتصال کوتاه در تجهیزات الکتریکی به خاطر جنس بدنه
•    قیمت مناسب نسبت به فیلترهای فلزی


مشخصات فنی فیلتر FRP مدل TK 4072


مشخصات فنی فیلتر FRP مدل  TK 4072 برای هر پارامتر در جدول زیر آمده است.

مدل

لایه داخلی

 حجم (لیتر)

سایز شیر (اینچ)

نازل

قطر (mm)

ارتفاع (mm)

سایز اتصالات (بالا)

 سایز اتصالات (پایین)

TK 4072

   FRP

 1282

2

H172-HD5673

 1025

 2148

   فلنج 6 اینچ

 فلنج 6 اینچ




کاربردهای مخزن FRP مارتین


فیلترهای FRP مارتین دارای کاربردهای زیادی در تصفیه آب و پساب می باشند که از جمله آنها می توان به موارد زیر اشاره کرد:


•    سیستم های ذخیره یا پمپاژ آب
•    سیستم های سختی گیر آب
•    برای تصفیه نهایی فاضلاب های صنعتی و انسانی
•    تصفیه آب برج های خنک کننده و حذف مواد معلق نفوذی به آب
•    به عنوان فیلتر شنی، کربنی و برای سختی گیر رزینی در بخش پیش تصفیه آب شیرین کن های صنعتی RO


مهم ترین و بیش ترین کاربرد فیلترهای FRP، استفاده از آنها به عنوان فیلتر شنی، کربنی و سختی گیر رزینی در بخش پیش تصفیه دستگاه های تصفیه آب صنعتی RO می باشد. در زیر در مورد هر یک از این کاربردها به صورت مختصر توضیح خواهیم داد.


فیلتر شنی


فیلتر شنی (Sand Filter) به مخزن هایی از جنس های مختلف از جمله جنس FRP گفته می شود که تحت فشار (اتمسفریک) ساخته می شوند. این مخازن اغلب به شکل استوانه یا دایره ای ساخته می شوند و همان طور که از نام آنها مشخص است، داخل آنها از شن و ماسه خالص استفاده می شود.
معمولا از فیلتر شنی برای حذف ذرات معلق فیزیکی بیولوژیکی موجود در آب تا قطر 50 میکرون استفاده می شود. این ناخالصی ها می تواند شامل انواع مواد آلی، باکتری ها و ذرات معلق، گل، رنگ و .... باشد. فیلتر شنی معمولا در اولین مرحله از دستگاه های تصفیه آب صنعتی کاربرد دارند و اغلب بعد از آن برای ادامه فرایند تصفیه آب از فیلتر کربنی استفاده می شود.
فیلتر شنی FRP با انجام فیلتراسیون فیزیکی بر روی آب باعث حذف ذرات معلق و کدورت آب می شود. آب آلوده و حاوی کدورت از بستر دانه های شن یا سیلیس موجود در فیلتر عبور داده می شود و ذرات معلق آن بین ذرات شن گیر کرده و از آب حذف می شوند. استفاده از فیلتر شنی یکی از بهترین و موثرترین روش ها برای حذف جامدات معلق موجود در آب می باشد. برای عملکرد بهتر فیلتر شنی در برخی موارد از دانه بندی های مختلف شن یا سیلیس در داخل مخزن استفاده می شود که اصطلاحا به آن فیلتر شنی چند لایه گفته می شود.
فیلتر شنی می تواند در مراحل مختلف تصفیه آب مورد استفاده قرار گیرد، اما در دستگاههای تصفیه آب صنعتی معمولا از آن به عنوان فیلتر پیش تصفیه استفاده می شود. به طور کلی می توان گفت این فیلتر اغلب یک پساب با قابلیت استفاده مجدد را فراهم می کند. در برخی موارد فیلترهای شنی به صورت ناپیوسته و موازی قرار می گیرند، تا در هنگام تمیز کردن یکی از فیلترها، فیلتر دیگر به کار خود ادامه دهد.

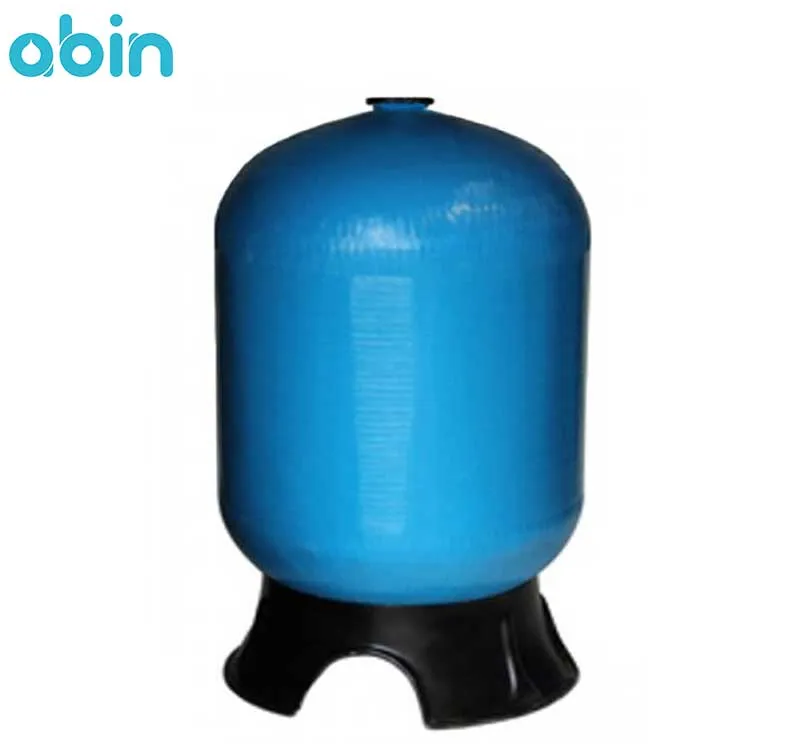

فیلتر FRP مارتین مدل TK4072


نازل های فیلتر شنی


در قسمت انتهایی فیلتر شنی نازل های شیارداری قرار می گیرند که از عبور شن و ماسه در حین عبور آب تصفیه شده جلوگیری خواهند کرد. در واقع می توان گفت دقت فیلتر شنی به دقت نازل آن بستگی دارد.
در فیلترهای شنی از نازل هایی با جنس پلاستیک، برنج و یا استیل استفاده می شود. جنس نازل مورد استفاده به شرایط کاری بستگی دارد. بعضا دیده می شود که در فیلترهای شنی از نازل های برنجی استفاده می شود، عیب عمده این نازل ها قیمت بالای آنها به دلیل قیمت بالای مواد اولیه می باشد.
در نازل های پلاستیکی به دلیل دقت خوبی که دستگاه های تزریق پلاستیک دارای PLC ایجاد می کنند می توان شیارهایی با اندازه 0.2 میلی متر را با تلورانس خوب و در زمان کوتاهی ایجاد کرد. ایجاد چنین شیارهایی بر روی نازل های برنجی زمانبر و پرهزینه است. علاوه بر این پلیمرها عامل ایجاد خوردندگی نمی شوند و اگر در دمای مناسب کاری خودشان استفاده شوند، طول عمر و کیفیت بالایی خواهند داشت. به همین دلیل نازل های پلاستیکی بیش تر از سایر نازل ها مورد استفاده قرار می گیرند.
نوع دیگر نازل ها نیز نازل های استیل می باشند که به دلیل هزینه های بالا در مواردی که احتمال خوردگی زیاد باشد استفاده می شوند. در انتخاب نوع استیل نیز باید به وجود کلر در آب توجه داشت و در صورت لزوم از استیل مناسب استفاده کرد.


فیلتر کربنی


فیلترهای کربنی برای حذف طعم، بو، مزه، مواد آلی و کلر از آب ورودی مورد استفاده قرار می گیرند. کربن فعال به دلیل داشتن سطح جذب بالایی که دارد، بهترین گزینه برای حذف این مواد و آلاینده ها از آب می باشد. شکل ظاهری فیلترهای کربنی مانند فیلترهای شنی می باشد. تنها تفاوت آنها این است که در مخازن فیلتر کربنی به جای شن یا سیلیس، کربن اکتیو به صورت یک بستر قرار می گیرد.
در فیلترهای FRP، کربن به صورت یک بستر تهیه می شود سپس آب با سرعت خطی مناسب از این بستر عبور می کند و آلاینده های آن با جذب در لایه های کربن از آن حذف می شوند. پس از گذشت یک مدت زمان، سطح کربن داخل مخزن FRP از ذرات ناخالصی اشباع می شود که در این مرحله باید احیا و شستشوی فیلتر با انجام عملیات بک واش (backwash) صورت گیرد.
در فیلترهای کربنی، آب ورودی باید کاملا شفاف و عاری از ذرات معلق باشد، به همین خاطر معمولا فیلترهای کربنی بعد از فیلترهای شنی در دستگاه های تصفیه آب صنعتی قرار می گیرند. هم چنین PH آبی که وارد این فیلتر می شود نباید اسیدی یا قلیایی باشد و قبل از ورود به بستر فیلتر باید خنثی شود.

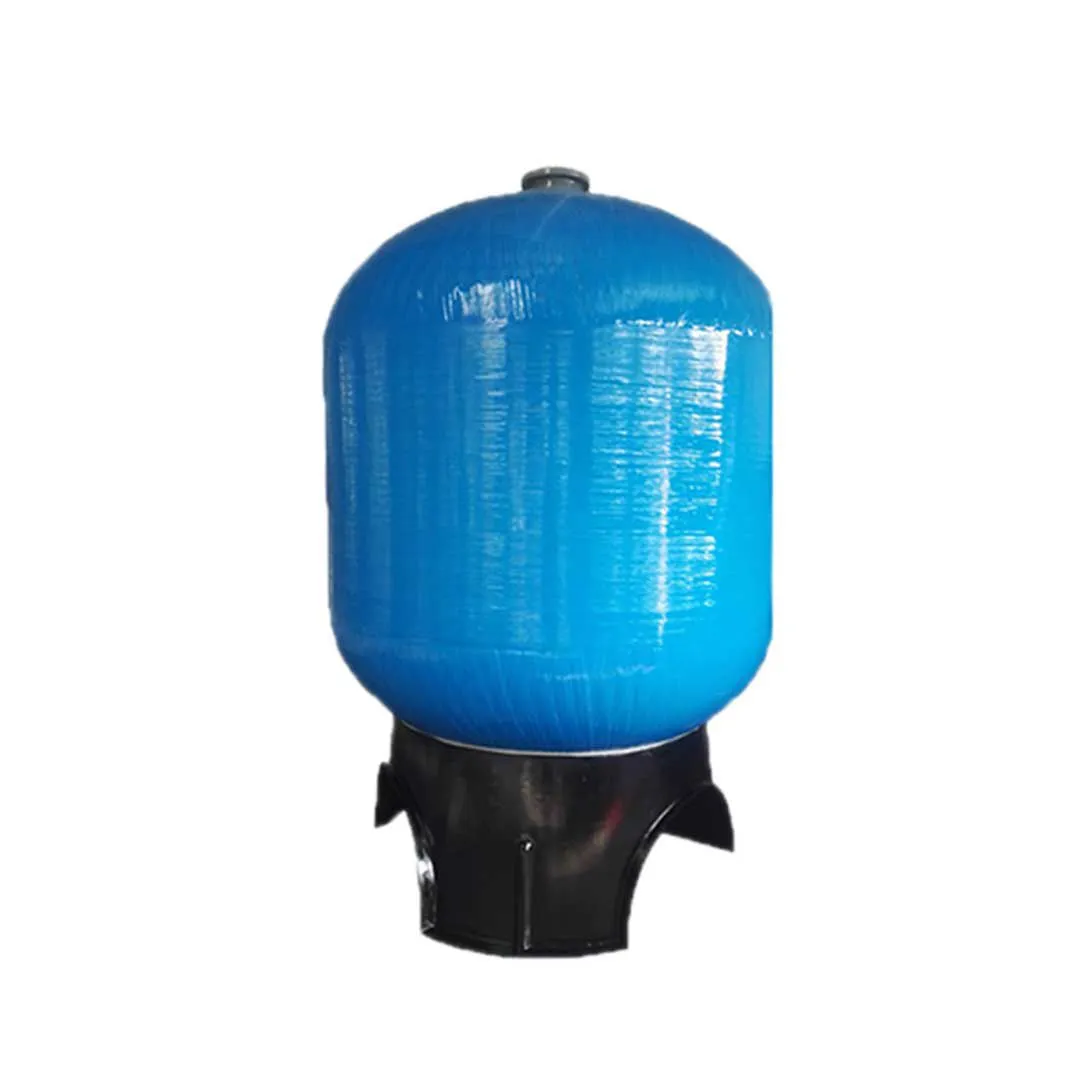

فیلتر کربنی FRP


فیلتر کربنی چه آلاینده هایی را حذف می کند؟


کربن فعال قابلیت حذف یا کاهش آلاینده ها و مواد شیمیایی موجود در آب از قبیل کلر، بنزن، ترکیبات تری هالو متان ها (THM)، رادون و ..... را دارد. هم چنین این فیلتر قادر است برخی از فلزات سنگین موجود در آب را نیز کاهش دهد. کربن فعال تاثیر بسیار زیادی در حذف H2S موجود در آب دارد که باعث ایجاد طعم و بوی نامطبوع آن می شود. هم چنین فیلتر کربن فشرده می تواند در حذف ذرات تا قطر 5 میکرون که باعث ایجاد کدورت در آب می شوند نیز موثر واقع شود.


سختی گیر


سختی به بخشی از مواد و فلزات محلول در آب گفته می شود که خاصیت رسوبی داشته و از ترکیبات آهن، منگنز و به خصوص کلسیم و منیزیم به وجود می آید و به آن سختی کل (TH) گفته می شود. بیش ترین تاثیر در سختی آب به خاطر وجود کلسیم و منیزیم می باشد. سختی آب باعث ایجاد مشکلاتی در سیستم های تاسیساتی و صنعتی می شود.
مهم ترین مشکلاتی که در اثر سختی آب ایجاد می شوند شامل موارد زیر می باشند:


1- مضر برای سلامتی انسان و ایجاد مشکلات و بیماری هایی مانند: سنگ کلیه، مثانه و سوء هاضمه
2- ایجاد رسوب در برج های خنک کننده، سیستم های حرارتی، سیستم های سرمایشی که باعث کاهش راندمان و یا از کار افتادن آنها می شود.
3- ایجاد رسوب در دیگ های بخار فشار بالا که باعث کاهش راندمان در اثر انتقال حرارت می شود. بنابر این برای جبران انتقال حرارت کمتر، باید دما به اجبار بالا برده شود که باعث افزایش مصرف انرژی نیز می شود.
4- کاهش قدرت شویندگی انواع مواد صابونی و در نتیجه افزایش مصرف آنها
5- افت کیفیت رنگ و ایجاد لک روی پارچه در صنایع نساجی و رنگرزی

سختی گیر رزینی


پرکاربرد ترین روش برای حذف سختی آب، استفاده از سختی گیرهای رزینی می باشد. برای این کار از فیلترهای FRP استفاده می شود که داخل آن ذرات رزین قرار می گیرد و داخل سطوح آن با اپوکسی پوشش داده می شود. این کار باعث جلوگیری از خوردگی و هم چنین افزایش طول عمر دستگاه می شود.
یون سدیم موجود در رزین ها با کلسیم و منیزیم موجود در آب تعویض می شود و این مبادله تا زمانی که همه سدیم رزین با کلسیم و منیزیم آب تعویض شود ادامه پیدا می کند. بعد از مدتی استفاده از رزین سختی گیر، بازده فرایند سختی گیر کاهش می یابد و باید مجددا با عبور محلول غلیظ کلرید سدیم (نمک طعام) از بستر رزین احیا شود.


مزایا و معایب سختی گیر FRP


1- مهم ترین مزیت سختی گیر FRP ضد زنگ بودن آن به خاطر داشتن لایه داخلی از جنس پلی اتیلن می باشد. مواد فایبرگلاس روی یک مخزن پلی اتیلن پیچیده می شوند که از الیاف شیشه و به صورت رشته ای می باشند.
2- از مهم ترین معایب آن نیز می توان به پایین بودن سطح فیلتراسیون سختی گیر به علت فاصله زیاد نازل ها از یکدیگر اشاره کرد. سختی گیرهای رزینی که نازل آب جمع کن آنها به روی صفحه نازل پخش می باشد، دارای سطح فیلتراسیون بیش تری هستند. به طوری که در هنگام سرویس و بک واش فیلتر، آب به صورت یکنواخت در کل سختی گیر پخش می شود.
3- یکی دیگر از معایب سختی گیر رزینی FRP نبودن دریچه مجزا برای شارژ و تخلیه رزین می باشد.
4- شکننده بودن و عمر مخزن
5- عدم قابلیت ماندگاری در فضای آزاد


برای کاربردهای تصفیه آب استفاده از فیلترهای فلزی موجب تبادل یون بین فلز و آب و ایجاد مشکل در آب می شود. به همین خاطر برای تصفیه آب از فیلترهای FRP استفاده می شود.


آیا این محصول برای من مناسب است؟


فیلتر FRP مارتین (Martin) مدل TK 4072 و نگهداری و یا عبور مایعات و مواد شیمیایی مورد استفاده قرار می گیرد. فیلترهای FRP مارتین کاربردهای مختلفی در تصفیه آب و پساب دارند. یکی از مهم ترین کاربردهای این فیلترها استفاده از آنها در بخش پیش تصفیه دستگاه تصفیه آب صنعتی به عنوان فیلتر شنی، کربنی و رزین های سختی گیر می باشد.
فیلتر FRP مارتین (Martin) مدل TK 4072 به صورت دو جداره طراحی شده است، لایه داخلی آن از FRP یا پلیمر تقویت شده با فیبر ساخته شده است. از مزایای این ماده می توان به قیمت کم، وزن کم، خوردگی در حد صفر، مقاومت کششی و فشاری بالا و حمل و نقل آسان آن اشاره کرد. جداره خارجی این فیلتر نیز از کامپوزیت ساخته شده است که باعث افزایش مقاومت فیلتر در برابر فشار بالا می شود.
فیلترهای FRP به خاطر ویژگی های از قبیل: مقاومت بالای مکانیکی، وزن کم، مقاومت در برابر تغییرات دمایی و خوردگی، عایق گرمایی، سطح داخلی صاف و هم چنین سهولت در تعمیر و نگهداری آنها بسیار مقرون به صرفه بوده و بیش از فیلترهای فلزی در کاربردهای مختلف مورد استفاده قرار می گیرند.

مخزن FRP

مدل
TK 4072
جنس لایه داخلی
FRP
حجم (لیتر)
1282
سایز شیر (اینچ)
2
نازل
H172-HD5673
قطر (mm)
1025
ارتفاع (mm)
2148
سایز اتصالات (بالا)
فلنج 6 اینچ
سایز اتصالات (پایین)
فلنج 6 اینچ
دمای کاری
49 درجه سانتی گراد
فشار کاری
10.5 بار
