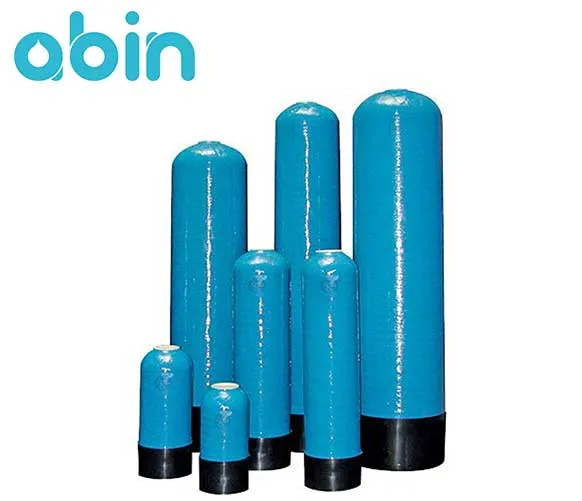

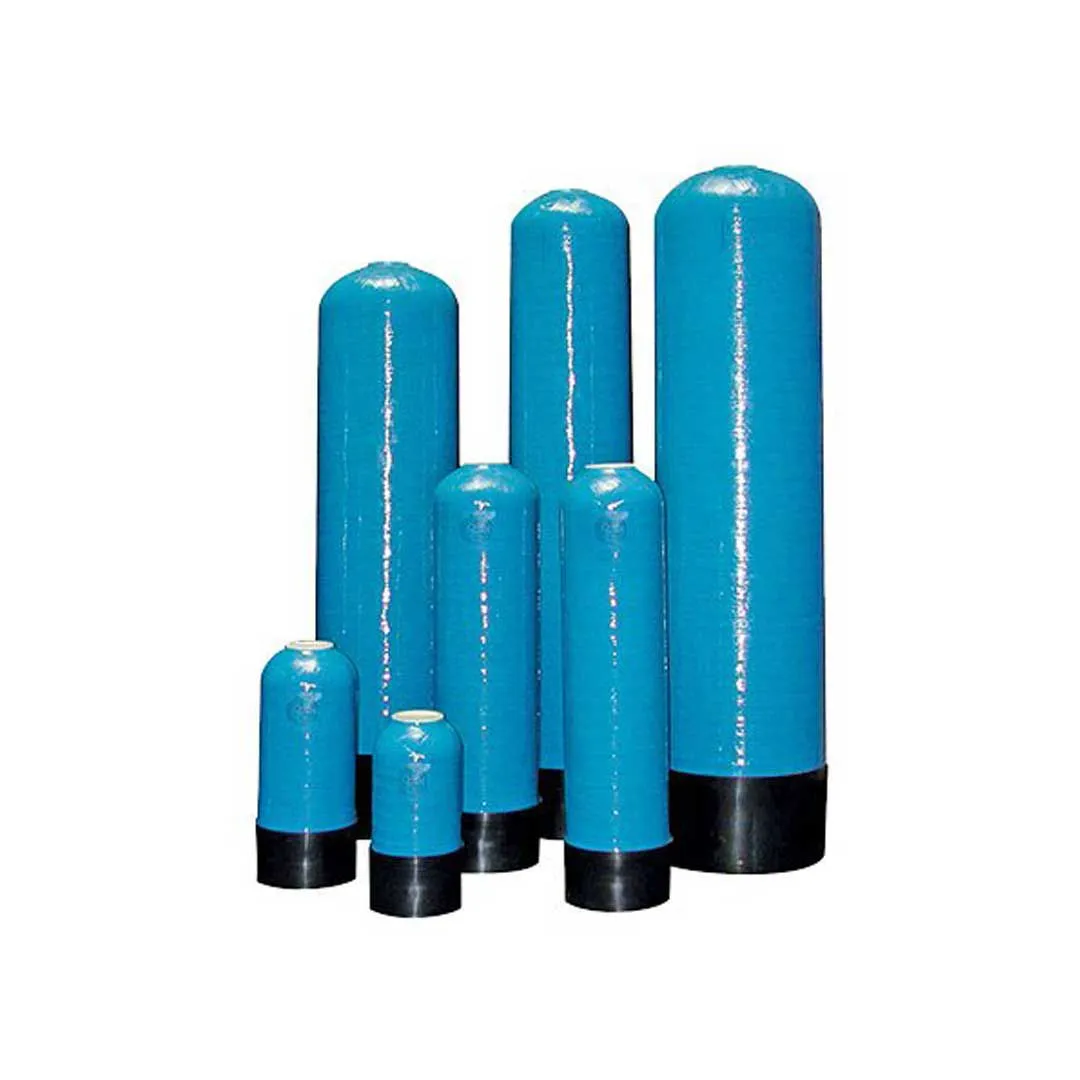

فیلتر FRP مارتین (Martin) مدل TK 0948
فیلتر FRP مارتین (Martin) مدل TK 0948 از فیلترهای ساخت شرکت Martin می باشد که دارای قطر 9 و طول 48 اینچ می باشد. از فیلتر FRP مارتین مدل 0948 برای نگهداری و عبور مایعات و مواد شیمیایی استفاده می شود. فیلترهای FRP در اندازه های مختلفی طراحی و ساخته می شوند و جهت تصفیه آب و پساب کاربرد دارند. کاربردهای فیلترهای FRP حوزه بسیار وسیعی دارد، از مهم ترین این کاربردها می توان به استفاده از آنها به عنوان فیلتر شنی، کربنی و سختی گیر رزینی در بخش پیش تصفیه آب شیرین کن های صنعتی اشاره کرد.
فیلتر FRP مارتین مدل TK 0948 به صورت ساختار دو جداره طراحی و ساخته شده است. جنس لایه داخلی این فیلتر از پلی اتیلن (PE) می باشد که در برابر عوامل خورنده مانند اسیدها مقاوم می باشد و جهت استفاده برای تصفیه و تامین آب شرب نیز کاملا بهداشتی است. پلی اتیلن در دمای نقطه ذوب (دمای بین 110 تا 130 درجه سانتی گراد) به جای سوختن به حالت مایع در می آید و دوباره با بازگشت به نقطه انجماد به حالت جامد تبدیل می شود. این خاصیت باعث می شود پلی اتیلن در برابر تغییرات دمایی پی در پی مقاوم بوده و در این شرایط دچار از هم گسیختگی نگردد. جنس لایه خارجی این فیلتر FRP نیز از فایبرگلاس می باشد، این ماده باعث افزایش استحکام فیلتر FRP در برابر فشار بالا می شود.
در فیلترهای FRP مارتین در صورتی که اندازه فیلتر کوچک باشد برای بارگیری و تخلیه مواد داخل آن، یک دریچه در بالای فیلتر تعبیه شده است. در صورتی که فیلتر اندازه بزرگ تری داشته باشد علاوه بر دریچه بالا یک دریچه هم در پایین فیلتر تعبیه می شود.
ویژگی ها و مزایای فیلتر FRP مارتین
مخزن FRP مارتین مدل TK 0948 دارای ویژگی ها و مزایای زیر می باشد:
• جنس بدنه از کامپوزیت با کیفیت و عملکرد بالا با پوشش الیاف فایبرگلاس و رزین
• جنس لایه داخلی: پلی اتیلن (PE) مقاوم در برابر عوامل خورنده
• حداکثر دمای کاری: 49 درجه سانتی گراد
• مقاومت در برابر خوردگی و مواد شیمیایی و اسیدها
• حداکثر فشار کاری: 150 psi یا 10.5 بار
• سبک و قابل حمل بودن
• مطابق با استانداردهای NSF آمریکا و CE اروپا
• حذف امکان هر گونه نشتی با طراحی منحصر به فرد و یکپارچه اتصال ورودی و خروجی
• مقاوم در برابر تنش های حرارتی
• دارای ابعاد: قطر= 9 و ارتفاع= 48 اینچ
• سایز اتصالات از بالا: 2.5 اینچ
• هزینه نصب و نگهداری پایین
• جلوگیری از اتصال کوتاه در تجهیزات الکتریکی به خاطر جنس بدنه
مشخصات فنی فیلتر FRP مدل TK 0948
مشخصات فنی فیلتر FRP مدل 0948 برای هر پارامتر در جدول زیر آمده است.
مدل |
لایه داخلی |
حجم (لیتر) |
سایز شیر (اینچ) |
نازل |
قطر (mm) |
ارتفاع (mm) |
سایز اتصالات (بالا) |
TK 0948 |
PE |
48 |
3/4 |
2205-2206 |
232 |
1225 |
2.5 |
کاربردهای مخزن FRP مارتین
فیلترهای FRP مارتین دارای کاربردهای زیادی در تصفیه آب و پساب می باشند که از جمله آنها می توان به موارد زیر اشاره کرد:
• سیستم های ذخیره یا پمپاژ آب
• سیستم های سختی گیر آب
• برای تصفیه نهایی فاضلاب های صنعتی و انسانی
• تصفیه آب برج های خنک کننده و حذف مواد معلق نفوذی به آب
• به عنوان فیلتر شنی، کربنی و برای سختی گیر رزینی در بخش پیش تصفیه آب شیرین کن های صنعتی RO
مهم ترین و بیش ترین کاربرد فیلترهای FRP، استفاده از آنها به عنوان فیلتر شنی، کربنی و سختی گیر رزینی در بخش پیش تصفیه دستگاه های تصفیه آب صنعتی RO می باشد. در زیر در مورد هر یک از این کاربردها به صورت مختصر توضیح خواهیم داد.
فیلتر شنی
فیلتر شنی برای حذف ذرات معلق موجود در آب استفاده می شود. آب دارای ذرات معلق از بستر شن یا سیلیس داخل فیلتر شنی به سمت پایین فیلتر عبور کرده و ذرات آن در بین لایه ها به دام می افتند. فیلتر شنی برای تصفیه آب های سطحی، دریا، استخرها و ... مورد استفاده قرار می گیرد.
در استخرها ذرات معلق، چربی و ... که از محیط وارد آب استخر می شوند، با عبور این آب از بستر سیلیس داخل فیلتر شنی، ذرات معلق توسط سیلیس جذب می شوند و آب ورودی به استخر تصفیه می شود. در سیستم های تصفیه آب RO نیز برای کاهش تاثیر مواد معلق و ناخالصی های آب ورودی بر روی ممبران ها، استفاده از فیلتر شنی در پیش تصفیه دستگاه تصفیه آب یک مورد ضروری می باشد.
عوامل موثر بر عملکرد فیلتر شنی FRP
عوامل بسیار زیادی بر عملکرد مناسب فیلترهای شنی تاثیر گذار می باشند. سه عامل زیر از جمله مهم ترین عوامل تاثیر گذار بر عملکرد فیلتر شنی FRP می باشند:
1- دانه بندی و شکل ذرات تشکیل دهنده بستر: اندازه و شکل دانه های شن تاثیر زیادی در کارایی این فیلترها دارد. دانه بندی شن یا آنتراسیت بر اساس دو عامل اندازه موثر و ضریب یکنواختی تعیین می شود. اندازه موثر به اندازه ای گفته می شود که 10% از ذرات داخل بستر، اندازه ای کوچک تر از آن و 90% ذرات نیز اندازه ای بزرگ تر از آن داشته باشند.
2- سرعت عبور آب از بستر شن: کیفیت آب تصفیه شده به سرعت عبور آب از فیلتر شنی بستگی چندانی ندارد. اما سرعت آب عبوری و میزان ذرات موجود در آن رابطه مستقیمی با مدت زمان بین دو شستشو و هم چنین افت فشار دارد. افت فشار نیز به زمان کارکرد و سرعت آب عبوری بستگی دارد.
3- روش شستشوی فیلتر: بر اساس نوع و ابعادی که فیلتر FRP شنی دارد، شستشوی آن می تواند تنها با آب و یا با استفاده از آب و هوا انجام شود. در شستشوی با آب باید سرعت و فشار آب در حدی باشد که حجم بستر را تا 15% افزایش دهد و ذرات از هم فاصله بگیرند تا از این طریق، ذرات به دام افتاده از بستر فیلتر خارج شوند. اگر سایز فیلتر FRP بزرگ باشد، آب به تنهایی نمی تواند بستر فیلتر را به هم بزند و به همین دلیل از هوا برای این منظور استفاده می شود.
فیلتر کربنی
فیلترهای کربنی برای حذف طعم، بو، مزه، مواد آلی و کلر از آب ورودی مورد استفاده قرار می گیرند. کربن فعال به دلیل داشتن سطح جذب بالایی که دارد، بهترین گزینه برای حذف این مواد و آلاینده ها از آب می باشد. شکل ظاهری فیلترهای کربنی مانند فیلترهای شنی می باشد. تنها تفاوت آنها این است که در مخازن فیلتر کربنی به جای شن یا سیلیس، کربن اکتیو به صورت یک بستر قرار می گیرد.
در فیلترهای FRP، کربن به صورت یک بستر تهیه می شود سپس آب با سرعت خطی مناسب از این بستر عبور می کند و آلاینده های آن با جذب در لایه های کربن از آن حذف می شوند. پس از گذشت یک مدت زمان، سطح کربن داخل مخزن FRP از ذرات ناخالصی اشباع می شود که در این مرحله باید احیا و شستشوی فیلتر با انجام عملیات بک واش (backwash) صورت گیرد.
فیلتر کربنی چه آلاینده هایی را حذف می کند؟
کربن فعال قابلیت حذف یا کاهش آلاینده ها و مواد شیمیایی موجود در آب از قبیل کلر، بنزن، ترکیبات تری هالو متان ها (THM)، رادون و ..... را دارد. هم چنین این فیلتر قادر است برخی از فلزات سنگین موجود در آب را نیز کاهش دهد. کربن فعال تاثیر بسیار زیادی در حذف H2S موجود در آب دارد که باعث ایجاد طعم و بوی نامطبوع آن می شود. هم چنین فیلتر کربن فشرده می تواند در حذف ذرات تا قطر 5 میکرون که باعث ایجاد کدورت در آب می شوند نیز موثر واقع شود.
سختی گیر
سختی به بخشی از مواد و فلزات محلول در آب گفته می شود که خاصیت رسوبی داشته و از ترکیبات آهن، منگنز و به خصوص کلسیم و منیزیم به وجود می آید. بیش ترین تاثیر در سختی آب به خاطر وجود کلسیم و منیزیم می باشد. سختی آب باعث ایجاد مشکلاتی در سیستم های تاسیساتی و صنعتی می شود.
مهم ترین مشکلاتی که در اثر سختی آب ایجاد می شوند شامل موارد زیر می باشند:
1- مضر برای سلامتی انسان و ایجاد مشکلات و بیماری هایی مانند: سنگ کلیه، مثانه و سوء هاضمه
2- ایجاد رسوب در برج های خنک کننده، سیستم های حرارتی، سیستم های سرمایشی که باعث کاهش راندمان و یا از کار افتادن آنها می شود.
3- ایجاد رسوب در دیگ های بخار فشار بالا که باعث کاهش راندمان در اثر انتقال حرارت می شود. بنابر این برای جبران انتقال حرارت کمتر، باید دما به اجبار بالا برده شود که باعث افزایش انرژی نیز می شود.
4- کاهش قدرت شویندگی انواع مواد صابونی و در نتیجه افزایش مصرف آنها
5- افت کیفیت رنگ و ایجاد لک روی پارچه در صنایع نساجی و رنگرزی
پرکاربرد ترین روش برای حذف سختی آب، استفاده از سختی گیرهای رزینی می باشد. برای این کار از فیلترهای FRP استفاده می شود که داخل آن ذرات رزین قرار می گیرد و داخل سطوح آن با اپوکسی پوشش داده می شود. این کار باعث جلوگیری از خوردگی و هم چنین افزایش طول عمر دستگاه می شود.
یون سدیم موجود در رزین ها با کلسیم و منیزیم موجود در آب تعویض می شود و این مبادله تا زمانی که همه سدیم رزین با کلسیم و منیزیم آب تعویض شود ادامه پیدا می کند. بعد از مدتی استفاده از رزین سختی گیر، بازده فرایند سختی گیر کاهش می یابد و باید مجددا با عبور محلول غلیظ کلرید سدیم (نمک طعام) از بستر رزین احیا شود.
آیا این محصول برای من مناسب است؟
فیلتر FRP مارتین (Martin) مدل TK 0948 برای ذخیره و نگهداری و یا عبور مایعات و مواد شیمیایی مورد استفاده قرار می گیرد. فیلترهای FRP مارتین کاربردهای مختلفی در تصفیه آب و پساب دارند. یکی از مهم ترین کاربردهای این فیلترها استفاده از آنها در بخش پیش تصفیه دستگاه تصفیه آب صنعتی به عنوان فیلتر شنی، کربنی و رزین های سختی گیر می باشد.
فیلترهای FRP مارتین به صورت دو جداره طراحی شده اند، جداره داخلی آنها از پلی اتیلن (PE) می باشد که در برابر عوامل خورنده مانند اسیدها مقاوم بوده و از نظر استفاده جهت تصفیه آب شرب نیز کاملا بهداشتی می باشد. جداره خارجی آنها نیز از فایبرگلاس ساخته شده است که مقاومت فیلتر در برابر فشار بالا را افزایش می دهد.
فیلترهای FRP به خاطر مزیت هایی از قبیل: جابجایی آسان، سبک و قابل حمل بودن و عدم خوردگی و زنگ زدگی نسبت به فیلترهای فلزی بیش تر مورد استفاده قرار می گیرند.
