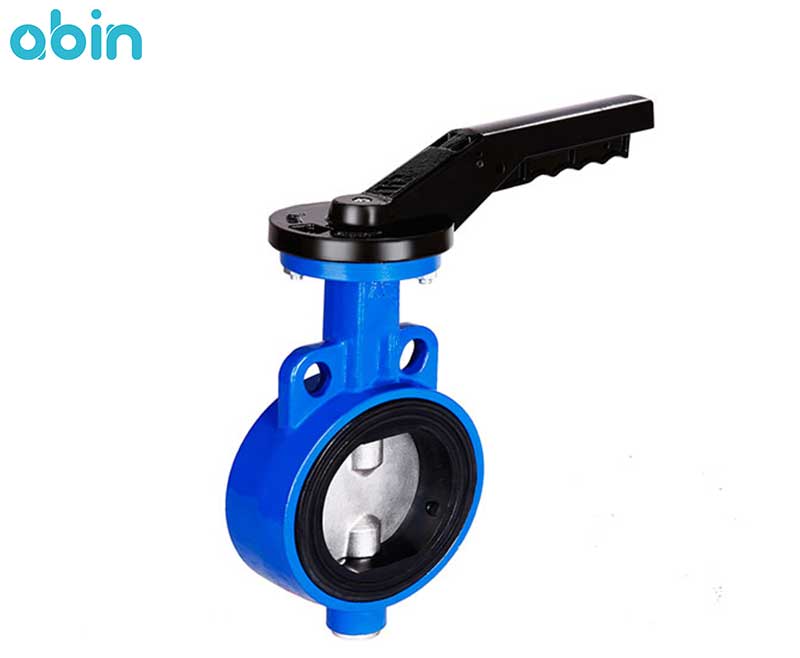

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ

5
دسته بندی:

وگ امید گلستان

شیر پروانه ای ویفری PN16 وگ امید سایز 4 اینچ


شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ توسط یکی از معتبرترین تولید کنندگان شیر آلات صنعتی در ایران تولید شده است. شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ از نوع شیرهای پروانه ای چدنی با عملگر اهرمی و دیسک کروم می باشد. از این شیر پروانه ای ویفری چدنی می توان برای آب تا دمای 80 درجه سانتی گراد استفاده کرد. در صورت نیاز به شیر پروانه ای ویفری با قابلیت تحمل دمای بیش از 80 درجه سانتی گراد، امکان تامین محصول مطابق با سفارش مشتری وجود دارد.
به دلیل جنس بدنه چدنی شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ، به آن شیر پروانه ای ویفری چدنی و به دلیل اهرمی بودن نوع عملگر به آن شیر پروانه ای ویفری اهرمی نیز گفته می شود. برای ساخت این شیر پروانه ای ویفری از مواد اولیه با کیفیت و تکنولوژی روز دنیا در ساخت شیر آلات صنعتی استفاده شده است. شیر آلات پروانه ای ویفری وگ امید گلستان به دلیل وزن و ابعاد کمی که اشغال می کنند و قیمت پایینی که دارند، دارای کاربردهای زیادی در صنعت می باشند. یکی از مهم ترین موارد استفاده از آنها در صنعت نفت و پتروشیمی می باشد.

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ


شیر پروانه ای ویفری PN16 سایز 4 اینچ وگ امید گلستان، دارای بدنه و یک صفحه دوار در مرکز آن می باشد. عملگر این شیر پروانه ای ویفری از نوع اهرمی می باشد، که توسط یک اهرم ثابت، یک اهرم متحرک و ضامن باعث باز یا بسته شدن شیر می شود. نحوه عملکرد شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ به این صورت است، که با آزاد شدن دستی ضامن متحرک، اهرم متحرک به سمت اهرم ثابت نیرو وارد کرده و در اثر این نیرو دیسک شیر پروانه ای به اندازه 90 درجه حول محور می چرخد. در این وضعیت شیر در حالت باز قرار می گیرد و سیال می تواند از آن عبور کند.
شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ از نوع شیرهای قطع و وصل جریان سیال بدون فلنج می باشد، که برای نصب بین دو فلنج قرار می گیرد؛ به همین دلیل به آن شیر پروانه ای بین فلنجی نیز گفته می شود. شیرهای پروانه ای ویفری بدون فلنج در میان انواع مدل های شیرهای پروانه ای ویفری، دارای بیش ترین کاربرد می باشند.


نقاط قوت شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ


زمینه فعالیت شرکت وگ امید گلستان در رابطه با تولید شیر آلات صنعتی و پتروشیمی می باشد و در این مسیر موفق به دریافت استاندارد ملی ایران، پروانه بهره برداری از وزارت صنعت و معدن، تاییدیه مرکز توسعه مکانیزاسیون اداره کشاورزی و استاندارد CE اروپا شده است. کلیه شیر آلات صنعتی وگ امید گلستان از مواد اولیه با کیفیت و مطابق با استانداردهای روز دنیا در تولید شیر آلات صنعتی ساخته شده اند. از مهم ترین نقاط قوت شیر پروانه ای ویفری PN16 سایز 4 اینچ این شرکت می توان به موارد زیر اشاره کرد:


1- وزن و ابعاد کم
2- بدون نیاز به تکیه گاه اضافی
3- پیاده سازی سریع و افت فشار کم
4- استفاده از محرک برای کاربری ساده و آسان
5- استفاده از شیر برای باز و بسته کردن و کنترل جریان سیال
6- تولید شده بر اساس استاندارد DIN 3202 آلمان
7- دارای استانداردهای بین المللی و ایزو
8- دارای تست هیدرو استاتیک مطابق با استاندارد DIN 5208 آلمان و ISIRI 3644
9- رنگ آمیزی شده با سیستم کاموایر (پودری الکترواستاتیک) مطابق با استاندارد DIN 30677
10- آب بندی مناسب دو طرف دیسک
11- قابلیت نصب در حالت های افقی، عمودی و زاویه دار
12- قیمت پایین نسبت به سایر جنس های شیرهای پروانه ای ویفری
13- دارای 5 سال گارانتی و 20 سال خدمات پس از فروش

مشخصات و جنس اجزای شیر پروانه ای ویفری PN16 سایز 4 اینچ


شیر پروانه ای ویفری اهرمی PN16 وگ امید گلستان سایز 4 اینچ دارای مشخصات زیر می باشد:


•    جنس بدنه: چدن داکتیل با استحکام بالا نسبت به انواع چدن
•    جنس پروانه: چدن نشکن- GGG40 با پوشش نیکل و مس (پوشش رنگ الکترواستاتیک طبق سفارش مشتری)
•    رنگ بدنه: اپوکسی پودری آبی به روش الکترواستاتیک مطابق با استاندارد DIN 30667
•    امکان نصب بدنه بین فلنج هایی که سوراخ کاری آنها با استاندارد DIN 2501 part 1 تا فشار 10 الی 16 بار مطابقت داشته باشد.
•    پروانه شیر در موقعیت باز کاملا در وسط آن قرار گرفته و بهترین شرایط را برای عبور سیال ایجاد می کند.
•    امکان تعویض لاستیک آب بندی داخل بدنه شیر
•    ضخامت شیر: مطابق با 20-EN558 یا 20-ISO 5752
•    اهرم قطع و وصل جریان به همراه نشانگر آلومینیومی تولید شده با روش ریخته گری تحت فشار (دایکاست). در روش دایکاست، فلز مذاب داخل حفره ای به شکل قطعه ریخته می شود و بعد از سرد شدن قطعه مورد نظر تولید می شود.


جنس اجزای شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ نیز شامل موارد زیر می باشد:


1- جنس بدنه: چدن نشکن یا داکتیل GGG40
2- بوش ها: از جنس برنز
3- لاستیک آب بندی: از جنس EPDM یا NBR
4- پروانه ای از جنس GGG40 با پوشش نیکل و مس
5- شفت: از جنس استیل 1/4021 با مقاومت بالا در برابر خوردگی، استحکام بالا و قابلیت عملیات حرارتی
6- اورینگ ها: استیل NBR
7- پیچ ها با گرید آلیاژی A2


*** توجه به نوع کاربرد و درجه حرارت کارکرد مدل های مختلف شیر آلات صنعتی وگ امید گلستان در زمان خرید این محصولات دارای اهمیت زیادی می باشد.


انواع شیر پروانه ای ویفری از نظر جنس بدنه


شیرهای پروانه ای ویفری با توجه به جنس بدنه دارای دسته بندی های مختلفی می باشند، که هر یک با توجه به شرایط و نوع سیال برای کاربرد مشخصی قابل استفاده هستند. انواع شیر پروانه ای ویفری با توجه به جنس بدنه شامل موارد زیر می باشد:


1- شیر پروانه ای ویفری چدنی: جنس بدنه این نوع شیرهای پروانه ای ویفری از چدن می باشد. جنس دیسک و سیت شیرهای پروانه ای ویفری چدنی می تواند با توجه به پارامترهایی مانند نوع سیال از جنس های مختلفی باشد. مزیت شیرهای پروانه ای ویفری چدنی، در وزن و قیمت مناسبی است، که نسبت به جنس های دیگر دارند. در بیش تر موارد شیر پروانه ای ویفری چدنی با دیسک استیل و سیت EPDM طراحی و تولید می شود. شیرهای پروانه ای ویفری چدنی برای سیستم هایی که سیال غیر خورنده در آنها جریان دارد، قابل استفاده می باشند.
2- شیر پروانه ای ویفری فولادی: جنس بدنه این شیر پروانه ای از فولاد می باشد و با توجه به نوع سیال و فشار کاری، از دیسک و سیت مناسب در آنها استفاده می شود. جنس بدنه این نوع از شیرهای پروانه ای فولادی از A216 WCB می باشد. از شیرهای پروانه ای ویفری فولادی معمولا برای سیالات غیر خورنده شامل آب، روغن و گاز در دماهای بین 30- تا 400 درجه سانتی گراد استفاده می شود.
3- شیر پروانه ای ویفری استیل: شیرهای پروانه ای ویفری با بدنه استیل و دیسک و سیت سازگار با نوع سیال و فشار سیستم تولید می شوند. شیرهای پروانه ای ویفری استیل بیش ترین کاربرد را در صنایع پتروشیمی، نفت و گاز، سیستم های کنترل سوخت، صنعت کاغذ سازی و محیط هایی با سیال خورنده دارد.
4- شیر پروانه ای ویفری برنزی: جنس بدنه این نوع شیر از آلومینیوم برنز می باشد، که برای آب شور و هوای با رطوبت بالا مناسب است.
5- شیرهای پروانه ای ویفری UPVC: بدنه این نوع از شیر پروانه ای ویفری از UPVC می باشد. شیرهای پروانه ای UPVC قیمت پایینی دارند و به آسانی می توان آنها را نصب کرده و مورد استفاده قرار داد. گشتاور نیروی این نوع شیر پروانه ای ویفری برای باز و بسته شدن پایین می باشد.


آیا شیر پروانه ای ویفری PN16 سایز 4 اینچ برای من مناسب است؟


شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ برای باز و بسته کردن و کنترل جریان سیال و در واقع آب تا دمای 80 درجه سانتی گراد مورد استفاده قرار می گیرد. مزیت این نوع شیر پروانه ای عملکرد سریع در کنار افت فشار پایین می باشد. هم چنین از شیر پروانه ای ویفریPN16 وگ امید گلستان سایز 4 اینچ می توان برای هم برای جریانات کم فشار و با دمای پایین و هم برای جریانات پر فشار و با دمای بالا استفاده کرد. شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 4 اینچ قیمت مناسب، نصب آسان و افت فشار کمی دارد، به همین دلیل به یکی از پرکاربرد ترین شیر آلات صنعتی تبدیل شده است.
برای خرید شیر پروانه ای ویفری، سازگاری شیر و قطعات آن با سیال باید مورد توجه قرار گیرد. فشار، دما و نوع سیال مهم ترین پارامترها در انتخاب جنس هر قطعه از شیر پروانه ای ویفری می باشد.
برای خرید شیر پروانه ای ویفری، پس از مشخص شدن نوع سیال و خورنده یا غیر خورنده بودن آن، برای خرید حتما به فروشگاه ها و یا وب سایت های معتبری مراجعه کنید، که امکان مشاوره قبل از خرید محصول را در اختیار شما قرار دهند. مجموعه تصفیه آب آبین برای کمک به شما مشتریان عزیز برای انتخاب و خرید محصولی متناسب با نیاز و کاربرد شما، امکان مشاوره رایگان را ایجاد کرده است. برای بهره مندی از این امکان، می توانید از طریق شماره های درج شده در سایت با کارشناسان ما در ارتباط باشید.

شیر آلات صنعتی

نوع شیر
پروانه ای ویفری
سایز
4 اینچ
جنس بدنه
چدن داکتیل خاکستری
جنس دیسک
کروم
نوع محرک
دستی
فشار کاری
16 بار
نحوه اتصال
بین دو فلنج
دمای سیال مجاز
حداکثر 80 درجه سانتی گراد
جنس بوش ها
برنز
جنس پروانه
GGG40 با پوشش نیکل و مس
جنس اورینگ ها
استیل NBR
