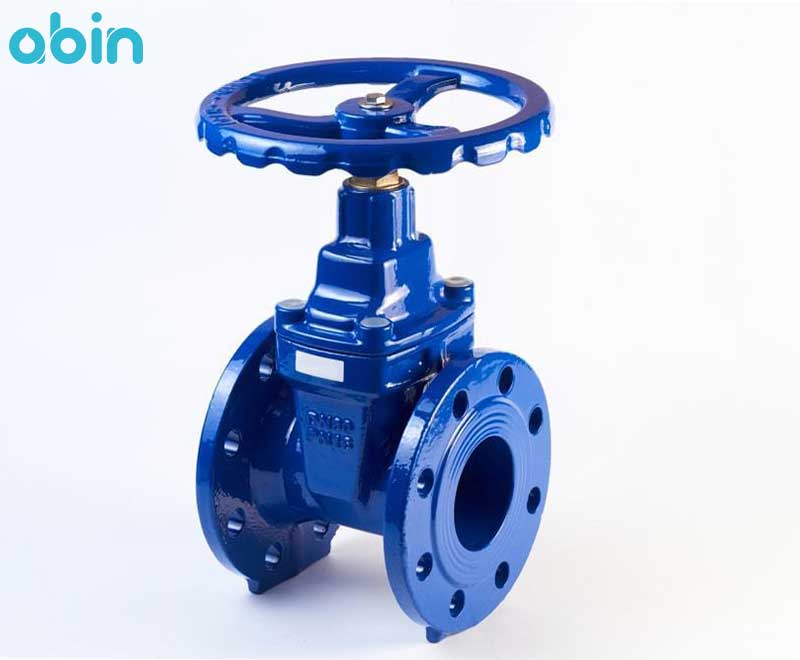

شیر فلکه کشویی زبانه لاستیکی وگ امید گلستان سایز 6 اینچ
شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 6 اینچ از شیر آلات صنعتی پرکاربرد تولید داخل برای باز و بسته کردن جریان سیال می باشد. شیر فلکه کشویی با حرکت محوری به سمت پایین و بالا در وضعیت بسته یا باز قرار می گیرد. زمانی که زبانه شیر بر روی سیت آن قرار گیرد، با توجه به لاستیکی بودن زبانه و خاصیت ارتجاعی آن، شیر به طور کامل آب بندی شده و مسیر عبور سیال کاملا بسته می شود. به دلیل حساسیت سیت و دیسک شیر فلکه کشویی 6 اینچ وگ امید گلستان، به هیچ وجه نباید از آن برای کنترل جریان استفاده شود، زیرا تلاطم جریان سیال باعث خوردگی و سایش دیسک شده و طول عمر شیر را کاهش می دهد.
شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 6 اینچ افت فشار کمی در جریان سیال ایجاد می کند، به همین دلیل در سیستم هایی که افت فشار در آنها دارای اهمیت می باشد، کاربرد زیادی دارد. علاوه بر این، بدنه چدنی شیر فلکه کشویی 6 اینچ از چدن است که نشان دهنده قابلیت استفاده از شیر برای سیالات غیر خورنده می باشد. شیرهای فلکه کشویی با توجه با نوع جنس بدنه و بخش های مختلفی که در تماس با سیال قرار می گیرند، در کاربردهای مختلف مورد استفاده قرار می گیرند. سیالاتی مانند آب خام، آب آشامیدنی، هوای فشرده و گازهای خنثی از جمله موارد مجاز برای ورود به شیر فلکه کشویی چدنی 6 اینچ وگ امید گلستان می باشند.
شیر فلکه کشویی وگ امید گلستان 6 اینچی به دلیل طول عمر بالا و عدم رسوب گیری بهترین بازدهی را در سیستم خواهد داشت. هم چنین به دلیل افت فشار کمی که دارد، معمولا در مسیر خطوط لوله کشی با طول بسیار زیاد استفاده می شود. محرک شیر فلکه کشویی زبانه لاستیکی 6 اینچ وگ امید، طبق سفارش مشتری می تواند از نوع دستی و یا با عمکلرد برقی باشد. فشار استاندارد این شیر فلکه کشویی 6 اینچی نیز طبق استانداد اروپایی PN مقدار 16 بار می باشد.
مزایا و معایب شیر فلکه کشویی وگ امید گلستان سایز 6 اینچ
شیر فلکه کشویی زبانه لاستیکی 6 اینچی وگ امید گلستان، در دسته شیر آلات صنعتی و پتروشیمی پرکاربرد قرار دارد. در شیر فلکه کشویی با بسته شدن شیر، جریان باز مایع با تغییر اندازه دروازه، به صورت غیر خطی تغییر می کند. در نتیجه در این نوع از شیر آلات صنعتی، نرخ جریان متناسب با چرخش محور یا استم شیر تغییر نمی کند. استفاده از شیر فلکه کشویی برای لوله هایی با سایز بالای 2 اینچ مناسب به نظر می رسد، علت این موضوع این است، که ساخت شیر فلکه کشویی در سایزهای بزرگ نسبت به انواع دیگر شیر الات آسان تر است و پیچیدگی کمتری دارد.
اما در زمان استفاده از شیرهای فلکه کشویی سایز بزرگ، این نکته را در نظر داشته باشید، که اصطکاک در سایز بالای این شیرها می تواند باعث سخت شدن فرایند باز و بسته کردن شیر شود. برای حل این مشکل، در زمان استفاده از شیر فلکه کشویی سایز بزرگ از یک شیر Bypass کوچک تر استفاده می شود، تا راه اندازی شیر فلکه کشویی آسان تر شود. شیرهای فلکه کشویی به دلیل سادگی طراحی، کاربردهای متنوع و افت فشار کمی که دارند، به یکی از پرکاربرد ترین شیر آلات صنعتی تبدیل شده اند. مزایای شیر فلکه کشویی زبانه لاستیکی وگ امید گلستان سایز 6 اینچ شامل موارد زیر می باشد:
1- طراحی شده طبق استاندارد DIN 3352 آلمان
2- افت فشار کمی دارد و در حالت بسته به خوبی می تواند جلوی عبور جریان را بگیرد.
4- میزان فرسایش کم
5- دارای استانداردهای بین المللی و ISO
6- دارای پوشش رنگ اپوکسی پودری به رنگ آبی و روش الکترواستاتیک مطابق با استاندارد DIN 30677
7- قیمت مناسب و کیفیت بالا
8- دارای 5 سال ضمانت و 20 سال خدمات پس از فروش
9- عمر طولانی
10- عدم رسوب گیری
11- قابل استفاده برای آب سرد و گرم تا 80 درجه سانتی گراد
12- تعمیر و نگهداری آسان و امکان تعمیر سیت در محل نصب
13- تعویض آسان و سریع کشوی سیت
14- سهولت در باز و بسته کردن شیر با استفاده از یاتاقان های تعبیه شده
15- با روغن کاری کشو و سیت، مقاومت شیر فلکه کشویی در برابر فشار بدنه تضمین می شود.
16- گسترده وسیعی از کاربرد را دارد؛ از انتقال مایعات گرفته تا انتقال سیالات با گرانروی بالا
17- امکان عبور سیال در هر دو جهت
در کنار مزیت هایی که برای شیر فلکه کشویی 6 اینچ وگ امید گلستان گفته شد، این شیر مانند همه شیرهای فلکه کشویی دارای معایب زیر می باشد:
1- مشکل بودن باز و بسته کردن شیر در شیرهای فلکه کشویی سایز بالا، به دلیل فشار و نیروی زیادی که به گیت وارد می شود.
2- در شیرهای فلکه کشویی، به دلیل مسیری که دیسک در طی فرایند باز و بسته کردن باید طی کند، عملیات بستن و باز کردن شیر زمان بر می باشد.
باز و بسته کردن شیرهای فلکه کشویی زمان بر می باشد، به این علت که دیسک شیر در طی فرایند باز و بسته شدن باید مسیر زیادی را طی کند. اما در واقع همین زمان بر بودن باز و بسته کردن شیر فلکه کشویی به دلیل این که از ضربه قوچ جلوگیری می کند، به نوعی مزیت هم محسوب می شود.
3- در صورت وجود اصطکاک بین دیسک و سطوح آب بندی سیت، سطح آب بندی می تواند دچار خراش شده و باعث ایجاد نشتی شود، که در طول عمر شیر تاثیر زیادی دارد.
برای خرید شیر فلکه کشویی 6 اینچ وگ امید گلستان، برای بررسی و مشاهده دیگر محصولات مشابه می توانید به بخش محصولات شیر آلات صنعتی وگ امید گلستان در سایت آبین مراجعه کنید.
مشخصات شیر فلکه کشویی 6 اینچ وگ امید گلستان
شیر فلکه کشویی PN16 وگ امید گلستان سایز 6 اینچ به دلیل مزیت های مختلف، دارای کاربردهای زیادی در صنایع مختلف می باشد؛ اما بیش ترین کاربرد آن در شرایطی است که جریان کاملا بسته یا کاملا باز سیال مورد نیاز باشد. مشخصات فنی شیر فلکه کشویی 6 اینچی شامل موارد زیر است:
• جنس بدنه و درپوش: چدن نشکن با گرافیت کروی GGG40
• جنس زبانه: چدن نشکن با پوشش لاستیک EPDM یا NBR
• جنس سر فلکه: پلی آمید الیاف دار
• جنس ماردون: فولاد ضد زنگ به صورت رولینگ و با دو اورینگ
• جنس مهره ماردون: فسفر برنز CU-ZN35NIF45
• آب بندی درپوش با واشر لاستیکی NBR
• پوشش دادن پیچ های آلن از طریق درپوش مخصوص
• طراحی و تولید فلنج های شیر مطابق با استاندارد DIN 2501
• محرک شیر طبق درخواست مشتری می تواند به صورت دستی، قابل نصب در زیر زمین و یا مجهز به عملکرد برقی باشد.
• دارای دو عدد درپوش بر روی سطح جای واشر همراه با بسته بندی و کارتن پلاست
• قابل استفاده برای سیالات غیر خورنده
انواع اتصالات شیر فلکه کشویی
با توجه به نوع شیر فلکه کشویی و مواد اولیه به کار رفته در ساخت آن، از اتصالات فلنجی، رزوه ای و جوشی می توان برای متصل کردن شیر به خطوط لوله استفاده کرد. نوع اتصالات یکی از موارد مهمی است که در زمان انتخاب و خرید شیر فلکه کشویی باید به آن توجه شود. برای شیرهای فلکه کشویی از جنس های مختلف می توان از یک یا چند نمونه از اتصالات زیر استفاده کرد:
• اتصالات فلنجی: بیش تر برای شیر آلات فلکه کشویی فولادی، چدنی و استنلس استیل مورد استفاده قرار می گیرد.
• اتصالات رزوه ای: برای شیر فلکه کشویی برنجی و استیل بیش ترین کاربرد را دارد.
• اتصالات جوشی: بیش تر برای شیر کشویی فولادی استفاده می شود.
مهم ترین نکات نصب شیر فلکه کشویی
مهم ترین راهکار برای افزایش طول عمر و بازدهی شیر فلکه کشویی این است، که از قرار دادن شیر در وضعیت نیمه باز یا نیمه بسته چه در زمان نصب و چه در زمان نگهداری جلوگیری شود. در غیر این صورت به دلیل حساسیت دیسک و سیت، به دلیل خوردگی و سایش این دو بخش، طول عمر شیر فلکه کشویی کاهش پیدا می کند. دیگر راهکارهای موثر در افزایش بازدهی شیرهای فلکه کشویی در زمان نصب و راه اندازی، شامل موارد زیر می باشد:
1- در نظر گرفتن فضای کافی در اطراف شیر: در زمان نصب شیر فلکه کشویی، باید فضای کافی در اطراف آن در نظر گرفته شود، تا در صورت نیاز به تعمیرات، بازرسی یا تعویض بخش های مختلف شیر فلکه کشویی به راحتی انجام شده و دچار مشکل نشود. علاوه بر این با این کار در هزینه و زمان نیز می توان صرفه جویی کرد.
2- فاصله اتصالات لوله تا شیر: در فاصله 3 تا 5 برابر قطر لوله ورودی و خروجی به شیر فلکه کشویی نباید از زانویی، سه راهی و... استفاده کرد.
3- نصب ساپورت لوله های ورودی – خروجی متصل به شیر: شیر فلکه کشویی از دو طرف به خطوط لوله متصل می شود. هر چه سایز لوله بیش تر شود، وزن آن نیز بیش تر خواهد شد. خطوط لوله، در زمان نصب شیر فلکه کشویی می تواند بار وزنی خود را به شیر اعمال کند. علاوه بر این، در زمان عبور سیال نیز وزن سیال به وزن خطوط لوله اضافه شده و باعث تغییر شکل و خرابی لوله می شود. برای مهار وزن لوله های متصل به خطوط لوله، از ساپورت گذاری در مکان های مناسب باید استفاده شود، تا وزن خطوط لوله و سیال عبوری از آنها باعث آسیب زدن به شیر فلکه کشویی نشود.
4- قرار نگرفتن شیر فلکه کشویی در معرض ارتعاش: همیشه به دلیل وجود پمپ و دیگر قطعات سیستم، مقداری ارتعاش و لرزش در خطوط لوله وجود دارد. این ارتعاش و لرزش می تواند از طریق لوله به بخش های دیگر سیستم از جمله شیر آلات منتقل شود؛ برای مهار این ارتعاشات از لرزه گیرهای لاستیکی استفاده می شود.
5- جهت دستگیره شیر فلکه کشویی: با توجه به طراحی و بر اساس قواعد استفاده از شیرهای فلکه کشویی، نصب آنها باید به گونه ای باشد که دستگیره رو به بالا قرار داشته باشد. قرار گرفتن دستگیره رو به پایین، باعث نشتی و عدم آب بندی استم (Stem) شیر فلکه کشویی می شود.
6- دسترسی برای باز و بسته کردن شیر: در مکان هایی مثل موتورخانه معمولا از چند شیر فلکه کشویی در کنار هم استفاده می شود، بنابراین باید دقت شود در زمان نصب، شیرها به گونه ای قرار بگیرند که امکان باز و بسته کردن و در صورت نیاز امکان تعمیر آن وجود داشته باشد.
آیا شیر فلکه کشویی سایز 6 اینچ وگ امید بهترین انتخاب است؟
شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 6 اینچ به دلیل سادگی طراحی، کاربردهای متنوع و افت فشار کمی که دارد به یکی از شیر آلات صنعتی پرکاربرد در سال های اخیر تبدیل شده است. کاربرد اصلی این شیر فلکه کشویی برای باز و بسته کردن سیالاتی مانند آب خام، آب آشامیدنی، هوای فشرده و گازهای خنثی می باشد. به علت بدنه چدنی شیر فلکه کشویی 6 اینچی وگ امید گلستان، می توان از آن برای سیالات غیر خورنده استفاده کرد. شیر فلکه کشویی از طریق حرکت محور آن به سمت بالا و پایین در حالت بسته یا باز قرار می گیرد. برای باز کردن شیر فلکه کشویی از حرکت دستگیره آن در خلاف جهت عقربه های ساعت و برای بستن آن از چرخش دستگیره در جهت عقربه های ساعت استفاده می شود.
مزیت شیر فلکه کشویی چدنی سایز 6 اینچ شامل آب بندی 100 درصد با زبانه لاستیکی و افت فشار کم باعث استفاده از آن در طیف وسیع از کاربردهای صنعتی شده است. محرک این شیر فلکه کشویی می تواند از نوع دستی و یا برقی باشد، که طبق درخواست مشتری قابل تحویل است. فشار کاری شیر فلکه کشویی زبانه لاستیکی 6 اینچ وگ امید گلستان 16 بار می باشد. در صورتی که قصد خرید شیر فلکه کشویی را دارید، برای دریافت مشاوره رایگان جهت خرید محصول می توانید از طریق شماره های سایت با کارشناسان وب سایت تصفیه آب abin.ir در ارتباط باشید.
