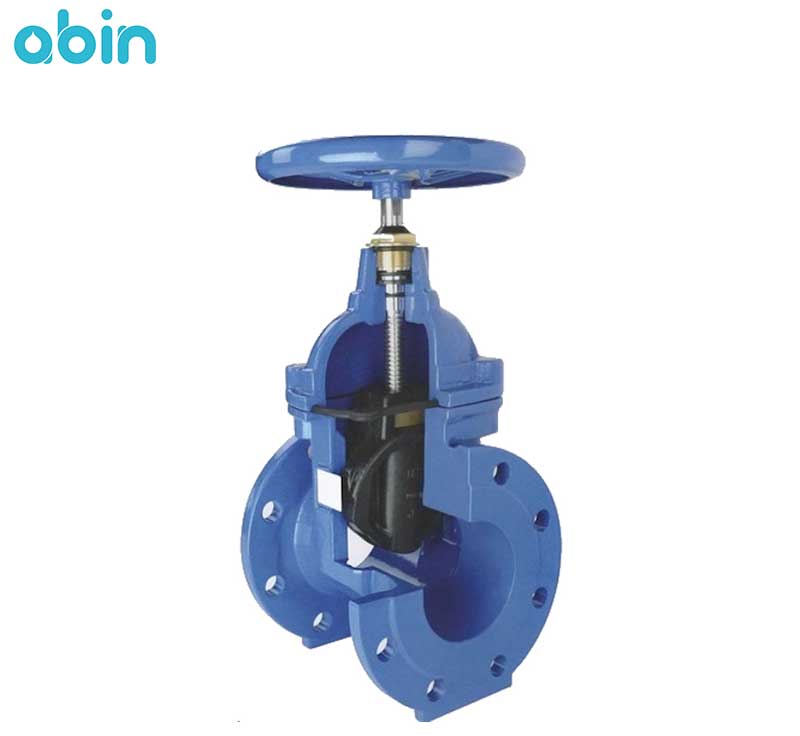

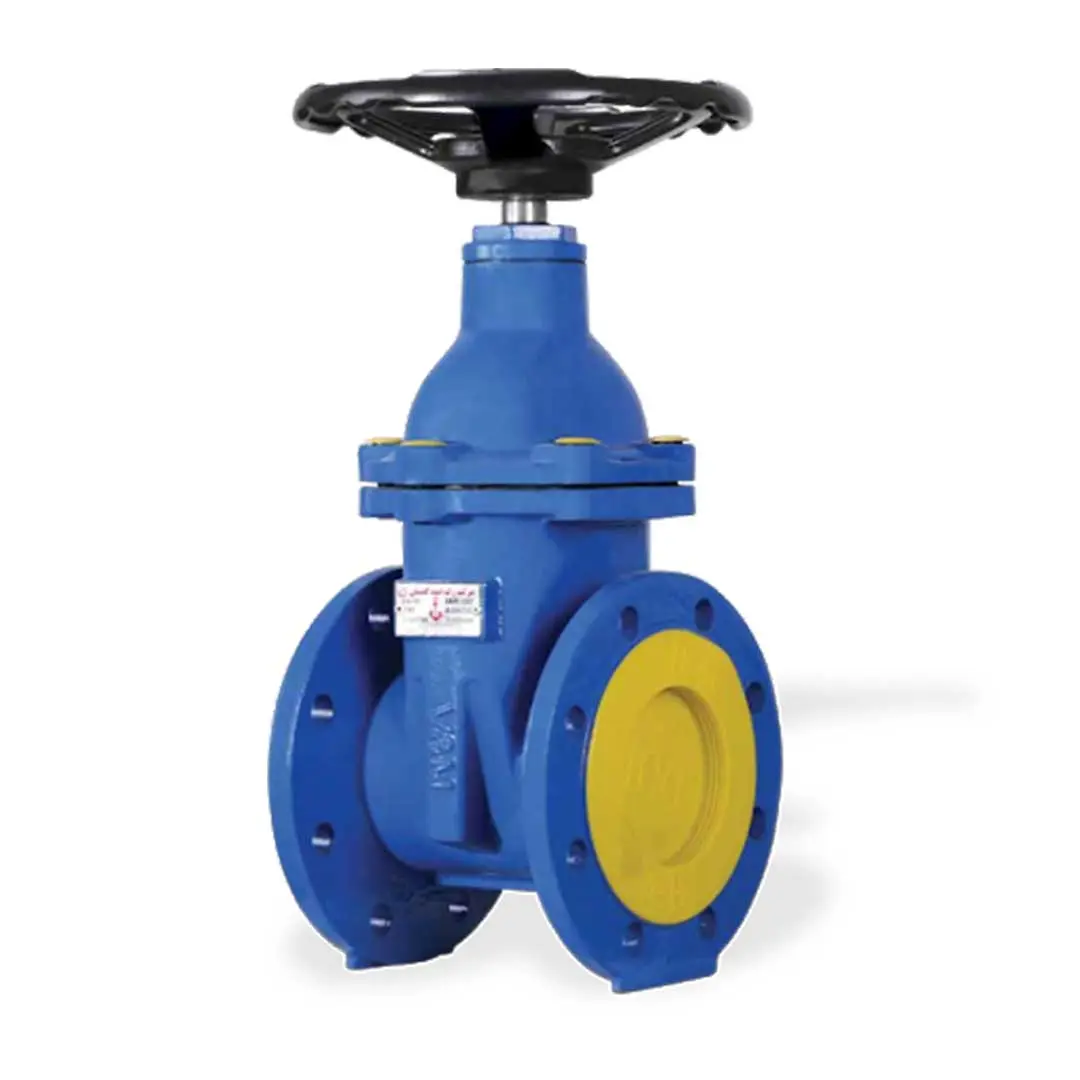

شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 5 اینچ

5
دسته بندی:

وگ امید گلستان

شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 5 اینچ


شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 5 اینچ از شیر آلات صنعتی تولید داخل می باشد، که برای باز و بسته کردن جریان سیال مورد استفاده قرار می گیرد. با قرار گرفتن زبانه شیر فلکه کشویی بر روی سیت یا نشیمنگاه آن، مسیر عبور سیال به طور کامل بسته می شود. در نتیجه نباید از شیر فلکه کشویی 5 اینچ وگ امید گلستان برای کنترل یا تنظیم جریان استفاده شود. در غیر این صورت به دلیل تلاطم ایجاد شده ناشی از جریان سیال، دیسک و سیت شیر دچار خوردگی و سایش می شوند. این شیر فلکه کشویی به دلیل افت فشار بسیار کمی که ایجاد می کند، بیش ترین کاربرد را برای سیستم هایی دارد، که افت فشار در آنها اهمیت زیادی دارد.
بدنه شیر فلکه کشویی 5 اینچی وگ امید گلستان از چدن می باشد، که تنها قابلیت استفاده برای سیالات خورنده را دارد. سیالات مجاز برای این شیر فلکه کشویی چدنی شامل آب خام، آب آشامیدنی، هوای فشرده و گازهای خنثی می باشد. به دلیل زبانه لاستیکی شیر فلکه کشویی 5 اینچ وگ امید گلستان و قابلیت ارتجاعی آن، در صورت نصب صحیح شیر و قرار گرفتن دستگیره آن به سمت بالا، می توان از آب بندی 100 درصدی شیر مطمئن شد.

شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 5 اینچ


شیر فلکه کشویی وگ امید گلستان 5 اینچی دارای عمری طولانی می باشد و در صورت استفاده و نگهداری صحیح از آن می توانید سال های متمادی، بهترین بازدهی را از شیر دریافت کنید. مزیت دیگر شیر فلکه کشویی 5 اینچی وگ امید، افت فشار بسیار کم آن است، که امکان استفاده از شیر در مسیر لوله های طویل را فراهم کرده است. این محصول می تواند بنا به درخواست مشتری با محرک دستی و یا مجهز به عملکرد برقی ارائه شود. فشار استاندارد  آن نیز 16 بار می باشد.


نقاط قوت و ضعف شیر فلکه کشویی وگ امید گلستان سایز 5 اینچ


شیر فلکه کشویی چدنی 5 اینچی وگ امید گلستان، از شیر آلات صنعتی تولید شرکت وگ امید گلستان است، که سال هاست در زمینه تولید شیر آلات صنعتی و پتروشیمی فعالیت دارد و در این مسیر توانسته استاندارد ملی ایران، پروانه بهره برداری از وزارت صنعت و معدن، تاییدیه مرکز توسعه مکانیزاسیون اداره کشاورزی و هم چنین استاندارد CE اروپا را دریافت کند. مزایای منحصر به فرد شیر فلکه کشویی زبانه لاستیکی وگ امید گلستان سایز 5 اینچ شامل موارد زیر می باشد:


1- طراحی شده طبق استاندارد DIN 3352 آلمان
2- افت فشار کمی دارد و در حالت بسته به خوبی می تواند جلوی عبور جریان را بگیرد.
3- میزان فرسایش کم
4- دارای استانداردهای بین المللی و ISO
5- دارای پوشش رنگ اپوکسی پودری به رنگ آبی و روش الکترواستاتیک مطابق با استاندارد DIN 30677
6- قیمت مناسب و کیفیت بالا
7- دارای 5 سال ضمانت و 20 سال خدمات پس از فروش
8- عمر طولانی
9- عدم رسوب گیری
10- قابل استفاده برای آب سرد و گرم تا 80 درجه سانتی گراد
11- تعمیر و نگهداری آسان و امکان تعمیر سیت در محل نصب
12- تعویض آسان و سریع کشوی سیت
13- سهولت در باز و بسته کردن شیر با استفاده از یاتاقان های تعبیه شده
14- با روغن کاری کشو و سیت، مقاومت شیر فلکه کشویی در برابر فشار بدنه تضمین می شود.
15- گستره وسیعی از کاربرد را دارد؛ از انتقال مایعات گرفته تا انتقال سیالات با گرانروی بالا
16- امکان عبور سیال در هر دو جهت


نقاط ضعف شیر فلکه کشویی 5 اینچ وگ امید گلستان مانند دیگر شیرهای فلکه کشویی شامل موارد زیر می باشد:


1- در سایزهای بزرگ شیر فلکه کشویی، به دلیل فشار بالا و نیروی زیادی که به گیت وارد می شود، باز و بسته کردن شیر مشکل است.
2- باز و بسته کردن شیرهای فلکه کشویی زمان بر می باشد، به این علت که دیسک شیر در طی فرایند باز و بسته شدن باید مسیر زیادی را طی کند.
3- در صورت وجود اصطکاک بین دیسک و سطوح آب بندی سیت، سطح آب بندی می تواند دچار خراش ده و باعث ایجاد نشتی شود، که در طول عمر شیر تاثیر زیادی دارد.
پیشنهاد می شود در صورتی که قصد خرید شیر فلکه کشویی را دارید، برای انتخاب سایز مناسب و بررسی دقیق مشخصات هر محصول به بخش شیر آلات صنعتی شرکت وگ امید گلستان مراجعه کنید.


مشخصات فنی شیر فلکه کشویی وگ امید سایز 5 اینچ


شیر فلکه کشویی PN16 وگ امید گلستان سایز 5 اینچ به دلیل طراحی منحصر به فرد و مزیت هایی که دارد، گستره وسیعی از کاربردها را پوشش می دهد؛ بیش ترین مورد استفاده از این شیر فلکه کشویی در شرایطی است، که نیاز به باز یا بسته بودن کامل جریان سیال باشد. شیر فلکه کشویی چدنی وگ امید گلستان 5 اینچی دارای مشخصات فنی زیر می باشد:


•    جنس بدنه و درپوش: چدن نشکن با گرافیت کروی GGG40
•    جنس زبانه: چدن نشکن با پوشش لاستیک EPDM یا NBR
•    جنس سر فلکه: پلی آمید الیاف دار
•    جنس ماردون: فولاد ضد زنگ به صورت رولینگ و با دو اورینگ
•    جنس مهره ماردون: فسفر برنز CU-ZN35NIF45
•    آب بندی درپوش با واشر لاستیکی NBR
•    پوشش دادن پیچ های آلن از طریق درپوش مخصوص
•    طراحی و تولید فلنج های شیر مطابق با استاندارد DIN 2501
•    محرک شیر طبق درخواست به صورت دستی، قابل نصب در زیر زمین و یا مجهز به عملکرد برقی
•    دارای دو عدد درپوش بر روی سطح جای واشر همراه با بسته بندی و کارتن پلاست
•    قابل استفاده برای سیالات غیر خورنده


نوع اتصال به خطوط لوله در شیر فلکه کشویی


برای اتصال شیر فلکه کشویی به خطوط لوله از روش های مختلفی استفاده می شود. نوع اتصال شیر فلکه کشویی به خط لوله یکی از عوامل تاثیر گذار در انتخاب نوع شیر می باشد. انتخاب نوع اتصال به نوع شیر و مواد استفاده شده در ساخت آن بستگی دارد. برای شیر فلکه کشویی از هر جنس می توان از یک یا چند نمونه از اتصالات زیر استفاده کرد:


•    اتصالات فلنجی: بیش تر برای شیر آلات فلکه کشویی فولادی، چدنی و استنلس استیل مورد استفاده قرار می گیرد.
•    اتصالات رزوه ای: برای شیر فلکه کشویی برنجی و استیل بیش ترین کاربرد را دارد.
•    اتصالات جوشی: بیش تر برای شیر کشویی فولادی استفاده می شود.


نکات کاربردی برای نصب شیر فلکه کشویی


اولین راه حل برای افزایش بازدهی شیر فلکه کشویی و طول عمر آن، قرار ندادن شیر در حالت نیمه باز یا نیمه بسته می باشد. زیرا این کار خوردگی و سایش دیسک و سیت شیر را افزایش داده و باعث کاهش طول عمر آن می شود:


1- قرار دادن فضای کافی در اطراف شیر: برای سهولت در بازرسی، نگهداری، تعمیرات و تعویض شیر فلکه کشویی، لازم است در موقع نصب فضای کافی در اطراف آن در نظر گرفته شود. با این کار، در صورت نیاز به تعمیرات، می توان در زمان و هزینه صرفه جویی کرد.
2- فاصله اتصالات لوله تا شیر: در فاصله 3 تا 5 برابر قطر لوله ورودی و خروجی به شیر نباید از زانویی، سه راهی و... استفاده کرد.
3- نصب ساپورت لوله های ورودی – خروجی متصل به شیر: شیر فلکه کشویی از دو طرف به خطوط لوله متصل می شود و لوله ها بسته به سایزی که دارند، هر کدام دارای وزنی می باشند؛ هر چه سایز لوله بیش تر شود، وزن آن بیش تر خواهد شد. خطوط لوله، در زمان نصب شیر فلکه کشویی می تواند بار وزنی خود را به شیر اعمال کند. در زمان عبور سیال نیز وزن سنگین سیال به آن اضافه شده و بار زیادی به شیر وارد می شود.
وزن خطوط لوله و سیال عبوری می تواند باعث تغییر شکل شیر و کاهش طول عمر آن شود. بنابر این در زمان نصب شیر فلکه کشویی باید با ساپورت گذاری در مکان های مناسب وزن خطوط لوله و سیال عبوری کنترل شود.
4- قرار نگرفتن شیر فلکه کشویی در معرض ارتعاش: همیشه به دلیل وجود پمپ و دیگر قطعات سیستم، مقداری ارتعاش و لرزش در خطوط لوله کشی وجود دارد. این ارتعاش و لرزش می تواند از طریق لوله به بخش های دیگر سیستم از جمله شیر آلات منتقل شود؛ با استفاده از لرزه گیرهای لاستیکی می توان جلوی این انتقال لرزش به شیر فلکه کشویی را گرفت.
5- جهت قرار گیری دستگیره شیر فلکه کشویی: با توجه به طراحی و بر اساس قواعد استفاده از شیرهای فلکه کشویی، نصب آنها باید به گونه ای باشد که دستگیره رو به بالا قرار داشته باشد، زیرا قرار گرفتن دستگیره رو به پایین، باعث نشتی و عدم آب بندی استم (Stem) می شود.
6- دسترسی برای باز و بسته کردن شیر: به این دلیل که ممکن است در مکان هایی مثل موتورخانه، تعداد زیادی شیر فلکه کشویی نصب شود، همیشه باید فضای کافی بین آنها وجود داشته باشد، تا باز و بسته کردن هر شیر دچار مشکل نشود.


آیا شیر فلکه کشویی سایز 5 اینچ وگ امید برای من مناسب است؟


شیر فلکه کشویی 5 اینچی وگ امید گلستان بیش ترین کاربرد را برای باز و بسته کردن جریان سیال در سیستم هایی دارد، که افت فشار در آنها دارای اهمیت می باشد؛ زیرا شیر فلکه کشویی افت فشار خیلی کمی دارد و به همین دلیل در مسیر خطوط لوله با طول زیاد نصب می شود. بستن شیر فلکه کشویی زبانه لاستیکی وگ امید سایز 5 اینچ، با گردش دستگیره در جهت عقربه های ساعت و باز کردن آن با گردش دستگیره در خلاف جهت عقربه های ساعت صورت می گیرد.
لازم است بدانید شیر آلات فلکه کشویی برای باز و بسته کردن جریان سیال استفاده می شود و جهت تنظیم و کنترل آن کاربردی ندارد، زیرا دیسک و سیت شیر فلکه کشویی حساس است و در اثر تلاطم جریان سیال دچار خوردگی و سایش می شود. بنابر این در سیستمی از آن استفاده کنید، که جریان سیال به صورت نیمه باز و یا نیمه بسته مورد نیاز نباشد. بنا به درخواست مشتری می توان محرک شیر فلکه کشویی وگ امید گستان 5 اینچی را از نوع دستی یا با عملکرد برقی تهیه و تولید کرد.
شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 5 اینچ از شیر آلات صنعتی تولید داخل می باشد، که برای باز و بسته کردن جریان سیال مورد استفاده قرار می گیرد. با قرار گرفتن زبانه شیر فلکه کشویی بر روی سیت یا نشیمنگاه آن، مسیر عبور سیال به طور کامل بسته می شود. در نتیجه نباید از شیر فلکه کشویی 5 اینچ وگ امید گلستان برای کنترل یا تنظیم جریان استفاده شود. در غیر این صورت به دلیل تلاطم ایجاد شده ناشی از جریان سیال، دیسک و سیت شیر دچار خوردگی و سایش می شوند. این شیر فلکه کشویی به دلیل افت فشار بسیار کمی که ایجاد می کند، بیش ترین کاربرد را برای سیستم هایی دارد، که افت فشار در آنها اهمیت زیادی دارد.
جهت خرید شیر فلکه کشویی و  انتخاب سایز و مدل مناسب می توانید با مراجعه به وبسایت تصفیه آب آبین و یا تماس تلفنی از امکان مشاوره رایگان کارشناسان مجموعه ما بهره مند شوید.

شیر آلات صنعتی

نوع شیر
شیر فلکه کشویی چدنی
سایز
5 اینچ
جنس بدنه
چدن نشکن با گرافیت کروی GGG 4
نوع محرک
دستی، قابل نصب در زیر زمین و یا مجهز به عملکرد برقی
فشار کاری
16 بار
نحوه اتصال
فلنجی
دمای سیال مجاز
حداکثر 80 درجه سانتی گراد
جنس درپوش
چدن نشکن با گرافیت کروی GGG 40
جنس سرفلکه
پلی آمید الیاف دار
جنس زبانه
چدن نشکن با پوشش لاستیک از جنس EPDM یا NBR
جنس مهره ماردون
فسفر برنز CU-ZN35NIF45
جنس ماردون
فولاد ضد زنگ
