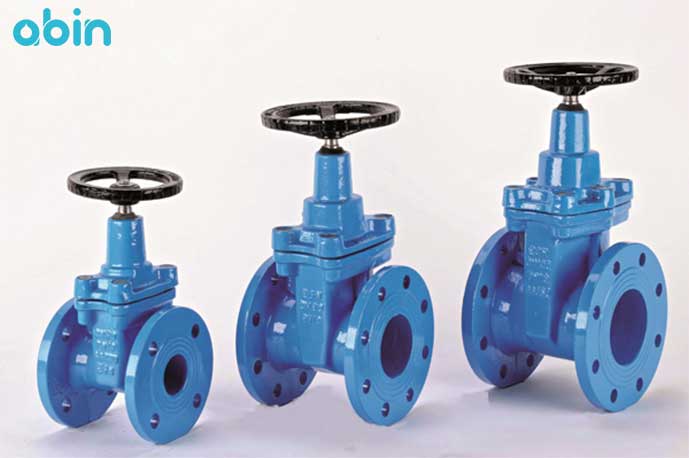

شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 1/2-2 اینچ

شیر فلکه کشویی چدنی PN16 وگ امید گلستان سایز 1/2-2 اینچ

شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 1/2-2 اینچ از شیر آلات صنعتی مورد استفاده برای قطع و وصل جریان سیال می باشد. سیال مجاز برای شیر فلکه کشویی (Gate Valve) 2.5 اینچ وگ امید گلستان شامل آب خام، آب آشامیدنی، مایعات تا دمای 80 درجه سانتی گراد، هوای فشرده و گازهای خنثی می باشد. کاربرد این شیر فلکه کشویی برای باز و بسته کردن جریان سیال می باشد. جنس بدنه این شیر فلکه کشویی از چدن می باشد و به دلیل لاستیکی بودن زبانه و قابلیت ارتجاعی آن، آب بندی صد در صدی شیر تضمین شده می باشد.
شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 1/2-2 اینچ دارای طول عمر بالا می باشد و دچار رسوب نیز نمی شود. سطح زبانه لاستیکی این شیر فلکه کشویی 2.5 اینچی با EPDM و NBR پوشش داده شده است. ماردون شیر فلکه کشویی چدنی 2.5 اینچی وگ امید گلستان از جنس فولاد ضد زنگ می باشد و برای آب بندی از دو عدد اورینگ برای آن استفاده شده است. محرک این شیر فلکه کشویی می تواند بنا به درخواست مشتری و با توجه به کاربرد، از نوع دستی، قابل نصب در زیر زمین و یا مجهز به عملکرد برقی باشد. محدوده فشار عملکردی شیر فلکه کشویی وگ امید گلستان سایز 2.5 اینچ، در استاندارد اروپایی PN مقدار 16 بار می باشد.

از شیرهای فلکه کشویی برای مواردی استفاده می شود، که نیاز باشد شیر کاملا باز و یا کاملا بسته شود. در زمان باز بودن کامل شیر فلکه کشویی، دیسک آن از مسیر خارج شده و در قسمت سرپوش یا بونت شیر قرار می گیرد. بنابر این این نکته را در نظر داشته باشید، که مجاز به استفاده از شیر فلکه کشویی برای کنترل جریان نیستید، زیرا این نوع از شیر آلات صنعتی تنها باید در حالت کاملا باز یا کاملا بسته مورد استفاده قرار گیرند. در صورت استفاده از شیر فلکه کشویی برای کنترل جریان، در اثر برخورد سیال به دیسک، دیسک دچار ارتعاش شده و فرسایش پیدا می کند. جهت نگهداری از شیرهای فلکه کشویی نیز باید دقت کنید در زمان انبار کردن و هم چنین در زمان نصب شیر و استفاده از آن، به هیچ عنوان شیر را در وضعیت نزدیک به حالت بسته قرار ندهید.

شیر فلکه کشویی 2.5 اینچ وگ امید گلستان چه مزایایی دارد؟

شیر فلکه کشویی چدنی PN16 وگ امید گلستان سایز 1/2-2 اینچ از با کیفیت ترین شیر آلات صنعتی تولید داخل می باشد. شرکت وگ امید گلستان همواره برای تولید شیر آلات این برند از مواد اولیه مرغوب و تکنولوژی مدرن بهره برده است، به طوری که کلیه تولیدات آن از استاندارد DIN آلمان بهره مند می باشند. این شرکت برای تولید محصولات خود تا کنون موفق به دریافت استاندارد ملی ایران، پروانه بهره برداری از وزارت صنعت و معدن، تاییدیه مرکز توسعه مکانیزاسیون اداره کشاورزی و هم چنین استاندارد CE اروپا شده است. مهم ترین مزایای شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 1/2-2 اینچ شامل موارد زیر می باشد:

1- طراحی شده طبق استاندارد DIN 3352 آلمان
2- افت فشار کمی دارد و در حالت بسته به خوبی می تواند جلوی عبور جریان را بگیرد.
3- میزان فرسایش کم
4- دارای استانداردهای بین المللی و ISO
5- دارای پوشش رنگ اپوکسی پودری به رنگ آبی و روش الکترواستاتیک مطابق با استاندارد DIN 30677
6- قیمت مناسب و کیفیت بالا
7- دارای 5 سال گارانتی و 20 سال خدمات پس از فروش
8- عمر طولانی
9- عدم رسوب گیری
10- قابل استفاده برای آب سرد و گرم تا 80 درجه سانتی گراد

برای خرید شیر فلکه کشویی و انتخاب شیر و سایز مناسب آن دیگر محصولات و شیر آلات صنعتی تولید شرکت وگ امید گلستان را در سایت آبین ببینید.

مشخصات فنی شیر فلکه کشویی PN16 وگ امید سایز 2.5 اینچ

مشخصات فنی شیر فلکه کشویی چدنی PN16 وگ امید گلستان سایز 1/2-2 اینچ به صورت زیر می باشد:

•    جنس بدنه و درپوش: چدن نشکن با گرافیت کروی GGG40
•    جنس زبانه: چدن نشکن با پوشش لاستیک EPDM یا NBR
•    جنس سر فلکه: پلی آمید الیاف دار
•    جنس ماردون: فولاد ضد زنگ به صورت رولینگ و با دو اورینگ
•    جنس مهره ماردون: فسفر برنز CU-ZN35NIF45
•    آب بندی درپوش با واشر لاستیکی NBR
•    پوشش دادن پیچ های آلن از طریق درپوش مخصوص
•    طراحی و تولید فلنج های شیر مطابق با استاندارد DIN 2501
•    محرک شیر طبق درخواست به صورت دستی، قابل نصب در زیر زمین و یا مجهز به عملکرد برقی
•    دارای دو عدد درپوش بر روی سطح جای واشر همراه با بسته بندی و کارتن پلاست
•    قابل استفاده برای سیالات غیر خورنده

*** حتما در زمان خرید شیرهای فلکه کشویی وگ امید گلستان به نوع کاربرد شیر و درجه حرارت کارکرد آن توجه کنید.

ساختار و عملکرد شیر فلکه کشویی

شیر فلکه کشویی به دلیل افت فشار کمی که دارد، در مسیر لوله هایی با طول زیاد نصب می شود. این نوع از شیر آلات صنعتی دارای بیش ترین کاربرد در شرایطی می باشند، که جریان کاملا باز و یا کاملا بسته سیال مورد نیاز است. نحوه عملکرد شیر فلکه کشویی برای عبور سیال به این صورت است، که با گردش دستگیره و انتقال نیرو به دیسک، کشو یا گیت شیر به سمت بالا حرکت کرده و از مسیر سیال خارج می شود، به این ترتیب سیال می تواند از شیر عبور کند. سر فلکه دستی یا دستگیره شیر فلکه کشویی، به صورت مستقیم، از طریق چرخ دنده و یا به وسیله موتور محرک عمل کرده و باعث بسته یا باز شدن گیت می شود. در صورت استفاده از چرخ دنده یا موتور محرک به استانداردهای مربوطه توجه کنید.
برای بسته شدن مسیر سیال نیز گیت به پایین ترین مکان ممکن هدایت شده و سیال به دلیل تغییر مسیری که پیدا کرده باعث ایجاد تلاطم و افت فشار می شود و در نهایت با بسته شدن کامل گیت، جریان سیال به صورت کامل قطع می شود. باز شدن شیر فلکه کشویی با چرخش فلکه در خلاف جهت عقربه های ساعت و بستن آن از طریق چرخش فلکه در جهت عقربه های ساعت انجام می شود. شیرهای فلکه کشویی زبانه لاستیکی با بدنه ای از جنس چدن یا فلز تهیه می شوند، که از نوع چدنی آنها برای آب خام، آشامیدنی، فاضلاب، روغن، هوای فشرده و گازهای خنثی استفاده می شود.

بخش های اصلی شیرهای فلکه ای کشویی

شیر فلکه کشویی بخش های مختلفی دارد، که اصلی ترین آن ها شامل موارد زیر می باشند:

1- دستگیره (hand wheel): دستگیره در انتهای بالایی شیر فلکه کشویی قرار دارد. برای باز و بسته کردن شیر فلکه کشویی، قسمت دستگیره شیر توسط اپراتور یا هر نیروی محرک دیگری چرخیده و باعث تغییر حالت کشوی و باز و بسته شدن شیر می شود.
2- استم (Stem): این قطعه میله ای است که دستگیره را به دیسک متصل می کند و وظیفه انتقال فرمان از طرف دستگیره به دیسک برای باز و بسته شدن شیر را دارد.
3- سرپوش (Bonnet): قسمت بالایی بدنه شیر کشویی سرپوش می باشد، که برای تعمیرات بخش های داخلی شیر کشویی می توان با باز کردن پیچ و مهره، سرپوش را از بدنه جدا کرده و نسبت به تعمیر شیر اقدام کرد.
4- بدنه (Body): قسمت اصلی شیر کشویی بدنه آن است، که بسته به نوع کاربرد و نوع سیال می تواند از جنس های مختلفی باشد.
5- دیسک (Disk): دیسک وظیفه اصلی قطع و وصل جریان سیال را بر عهده دارد و با حرکت خطی به سمت بالا و پایین می تواند مسیر عبور سیال را بسته یا باز کند.
6- سیت (seat): سیت بخشی از شیر فلکه کشویی است، که دیسک موقع بسته شدن شیر در داخل آن قرار گرفته و به این ترتیب مانع از عبور سیال شده و آب بندی شیر را تضمین می کند. جنس سیت می تواند از EPDM یا NBR و یا آلیاژی فلزی باشد. انتخاب جنس سیت به نوع سیال و میزان خورندگی آن بستگی دارد.

جنس های مختلف بدنه شیر فلکه کشویی

شیر فلکه کشویی با توجه به نوع کاربرد و سیال، دمای کارکرد و میزان خورندگی سیال می تواند بده ای از جنس های مختلف داشته باشد. شیرهای فلکه کشویی از نظر جنس بدنه به 4 نوع زیر دسته بندی می شوند:

1- شیر فلکه کشویی برنجی: شیر فلکه کشویی برنجی و برنزی برای آبرسانی ساختمان هایی با فشار و دمای پایین قابل استفاده می باشند. نوع اتصالات این نوع شیر فلکه کشویی رزوه ای و معمولا توپیچ می باشد. شیر آلات فلکه کشویی برنجی در سایزهای پایین و معمولا تا سایز 4 اینچ تولید می شوند.
2- شیر فلکه کشویی چدنی: از شیر فلکه کشویی چدنی برای سیستم های موتورخانه و تاسیسات و برخی از پروژه های صنعتی استفاده می شود. نوع اتصال شیر فلکه کشویی چدنی به صورت فلنجی می باشد و با دو عدد فلنج در مسیر لوله کشی قرار می گیرد. شیرهای فلکه کشویی چدنی اغلب در سایزهای 2 تا 16 اینچ تولید می شوند.
3- شیر فلکه کشویی فولادی: از شیر فلکه کشویی برای پروژه های صنعتی و در دما و فشار بسیار بالای سیستم استفاده می شود. شیر فلکه کشویی فولادی، برای بخار، نفت و مواد پتروشیمی قابل استفاده می باشد.
4- شیر فلکه کشویی استیل: شیر فلکه کشویی استیل برای پروژه هایی با میزان خورندگی بالای سیال استفاده می شود. از جمله موارد استفاده از این نوع شیر آلات صنعتی شامل داروسازی، صنایع غذایی و مواد بهداشتی می باشد. استنلس استیل دارای دو گرید 304 و 316 می باشد، که از نظر مقاومت در برابر خوردگی و حرارت با هم تفاوت هایی دارند.

آیا شیر فلکه کشویی PN16 سایز 1/2-2 اینچ برای من مناسب است؟

شیر فلکه کشویی زبانه لاستیکی PN16 وگ امید گلستان سایز 1/2-2 اینچ تنها برای قطع و وصل جریان سیال مورد استفاده قرار می گیرد. این شیر فلکه کشویی با مزیت های از قبیل: طول عمر بالا، عدم رسوب گیری و قابلیت استفاده برای آب سرد و گرم تا 80 درجه سانتی گراد، دارای کاربردهای زیادی می باشد، این شیر فلکه کشویی بیش ترین مورد استفاده را در شرایطی دارد، که نیاز به باز یا بسته شدن کامل جریان سیال باشد. سیالات مجاز برای شیر فلکه کشویی چدنی 2.5 اینچی وگ امید شامل آب خام، آب آشامیدنی، هوای فشرده، گازهای خنثی و مایعات تا دمای 80 درجه سانتی گراد قابل استفاده می باشد. با توجه به چدنی بودن جنس بدنه و لاستیکی بودن زبانه این شیر فلکه کشویی، تنها برای سیالات غیر خورنده قابل استفاده می باشد.
محرک شیر فلکه کشویی زبانه لاستیکی 2.5 اینچ وگ امید گلستان، طبق درخواست می تواند به صورت دستی، قابل نصب در زیر زمین و یا مجهز به عملکرد برقی باشد. محدوده فشار قابل تحمل توسط این شیر با استاندارد اروپایی PN مقدار  16 بار می باشد.
اگر قصد خرید شیر فلکه کشویی را دارید، می توانید برای اطلاع از قیمت روز محصول و دریافت فرصت مشاوره رایگان قبل از خرید محصول از طریق تماس تلفنی با کارشناسان وب سایت تصفیه آب آبین در ارتباط باشید.
