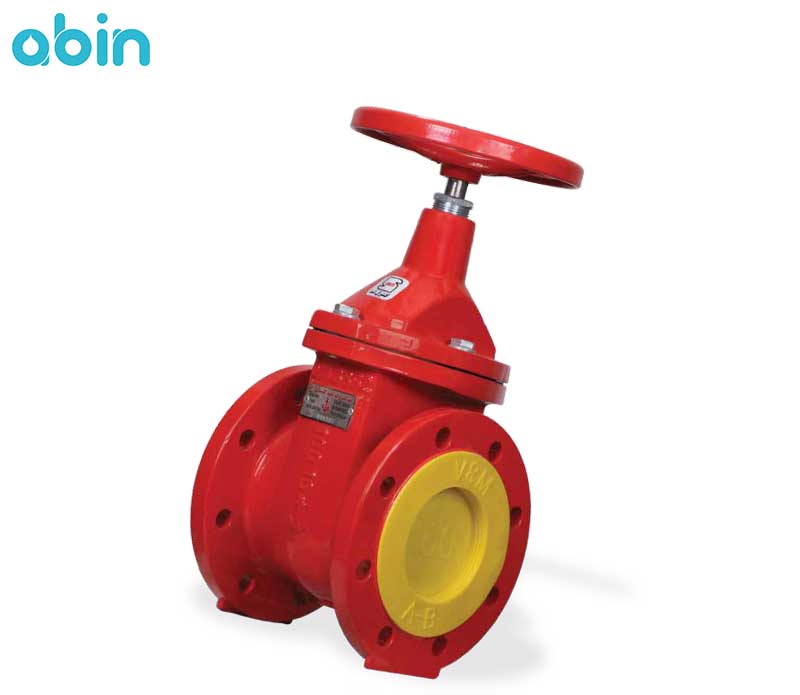

شیر فلکه کشویی زبانه فلزی داکتیل وگ امید گلستان سایز 1/2-1 اینچ

5
دسته بندی:

وگ امید گلستان

شیر فلکه کشویی زبانه فلزی بدنه داکتیل وگ امید 1/2-1 اینچی


شیر فلکه کشویی زبانه فلزی داکتیل (نشکن) وگ امید گلستان سایز 1/2-1 اینچ از شیر آلات صنعتی قابل استفاده در تاسیسات مختلف برای سیالاتی از قبیل آب آشامیدنی و سیالات تا دمای 120 درجه سانتی گراد می باشد. کاربرد شیر فلکه کشویی زبانه فلزی داکتیل 1.5 اینچی وگ امید برای قطع وصل جریان استفاده می شود و به هیچ وجه نباید از این شیر برای کنترل جریان سیال استفاده شود، زیرا باعث خوردگی و سایش دیسک و حتی خرابی کامل شیر می شود. طراحی این شیر فلکه کشویی بر اساس استاندارد DIN 3352 آلمان و PN 16- 3363 می باشد. شیر فلکه کشویی وگ امید گلستان 1.5 اینچی دارای زبانه ای از جنس برنز می باشد و فشار کاری آن برابر با PN16 است.
شیر فلکه کشویی زبانه برنزی بدنه داکتیل وگ امید گلستان سایز 1/2-1 اینچ به دلیل افت فشار بسیار کمی که ایجاد می کند، در کاربردهایی که افت فشار در آنها اهمیت دارد و برای قرار گرفتن در مسیر خطوط لوله کشی با طول زیاد بهترین انتخاب است. شیر فلکه کشویی زبانه فلزی داکتیل 1.5 اینچی وگ امید دارای بدنه ای از جنس چدن داکتیل یا چدن نشکن GGG 40 می باشد. زبانه برنزی این شیر فلکه کشویی باعث شده است، بیش ترین مورد استفاده از آن مربوط به مصارف ساختمانی باشد.
بدنه و درپوش شیر فلکه کشویی زبانه فلزی داکتیل وگ امید گلستان سایز 1.5 اینچ از چدن داکتیل GGG 40 (چدن با گرافیت کروی) می باشد، که قابلیت سختی پذیری سطحی و مقاومت بالایی در برابر خوردگی دارد. سرفلکه این شیر فلکه کشویی زبانه فلزی داکتیل از آلومینیوم دایکاست می باشد، که با استفاده از فشار مواد مذاب در داخل قالب قطعه تولید می شود. روش دایکاست یا همان تولید قطعه تحت فشار، باعث تولید قطعه ای با وزن بسیار کم و کیفیت و استحکام بالا می گردد. ماردون (محور) شیر فلکه کشویی زبانه فلزی داکتیل 1.5 اینچی وگ امید از فولاد ضد زنگ با استاندارد دنده Tr-DIN 103 رولینگ می باشد.

شیر فلکه کشویی زبانه فلزی داکتیل وگ امید گلستان سایز 1/2-1 اینچ


شیر فلکه کشویی از هر جنس بدنه و زبانه ای که باشد، برای قطع و وصل جریان سیال نیاز به یک محرک دارد، که معمولا از نوع دستی می باشد. برای باز کردن شیر فلکه کشویی و عبور جریان سیال، باید سرفلکه را در خلاف جهت عقربه های ساعت بچرخانید، تا دیسک به طور کامل از مسیر سیال خارج شده و در قسمت درپوش شیر قرار گیرد. عمل بستن شیر فلکه کشویی نیز بر عکس باز کردن آن انجام می شود، به این صورت که با چرخش ساعت گرد سرفلکه و انتقال نیرو از محور به دیسک، دیسک به سمت مرکز شیر حرکت کرده و در بخش سیت قرار می گیرد. شیر فلکه کشویی در حالت کاملا باز یا کاملا بسته مورد استفاده قرار می گیرد و برای نگهداری و افزایش طول عمر آن به هیچ وجه نباید در وضعیت نزدیک به بسته باشد.


مزیت های شیر فلکه کشویی زبانه فلزی داکتیل 1.5 اینچی وگ امید


شیر فلکه کشویی زبانه فلزی داکتیل وگ امید گلستان سایز 1/2-1 اینچ از شیر آلات صنعتی چدنی قابل استفاده برای سیالات غیر خورنده و تا دمای 120 درجه سانتی گراد تولید داخل می باشد. شرکت وگ امید گلستان به عنوان تولید کننده انواع شیر آلات صنعتی، پتروشیمی و آتش نشانی در زمینه تولیدات و تخصص خود موفق به دریافت استاندارد ملی ایران، پروانه بهره برداری از وزارت صنعت و معدن، تاییدیه مرکز توسعه مکانیزاسیون اداره کشاورزی و هم چنین استاندارد CE اروپا شده است. شیر فلکه کشویی زبانه فلزی داکتیل وگ امید گلستان سایز 2/1-1 اینچ به عنوان یکی از تولیدات این برند دارای مزیت های زیر می باشد:


1- طراحی بر اساس استاندارد DIN 3352 آلمان و PN 16-3363
2- ایجاد افت فشار کم در جریان سیال
3- میزان سایش کم و طول عمر طولانی
4- دارای استانداردهای بین المللی و ISO
5- دارای پوشش رنگ اپوکسی پودری کاملا فراگیر به روش الکترواستاتیک مطابق با استاندارد DIN 30677
6- قیمت مناسب و کیفیت بالا
7- دارای 5 سال گارانتی و 20 سال خدمات پس از فروش
8- عدم رسوب گیری
9- قابل استفاده برای آب سرد و گرم تا 120 درجه سانتی گراد


برای آشنایی با دیگر محصولات مشابه و انواع شیر آلات صنعتی می توانید به بخش شیر آلات صنعتی و پتروشیمی وگ امید در وب سایت abin.ir مراجعه کنید.


مشخصات شیر فلکه کشویی زبانه فلزی داکتیل سایز 1/2-1 اینچ


شیر فلکه کشویی زبانه فلزی بدنه داکتیل (نشکن) وگ امید گلستان سایز 1/2-1 اینچ دارای مشخصات فنی زیر می باشد:


•    جنس بدنه و درپوش: چدن داکتیل (نشکن) GGG 40
•    جنس زبانه و مهره چهارگوش: فسفر برنز
•    جنس سر فلکه برای باز و بسته کردن شیر: آلومینیوم دایکاست
•    جنس ماردون (محور): فولاد ضد زنگ با استاندارد دنده Tr-DIN 103 رولینگ
•    سوراخ کاری فلنج های شیر مطابق با استاندارد DIN 2501
•    دارای مهره های شش گوش به اضافه 2 عدد اورینگ سیلیکونی
•    جنس واشر درپوش: NBR یا EPDM
•    دارای رینگ یا سیت آب بندی از فسفر برنز CuSn5pb20
•    پیچ ها مطابق با استاندارد Steel DIN 931


*** توجه: حتما در زمان سفارش و خرید شیرهای فلکه کشویی وگ امید گلستان، به نوع کاربرد و درجه حرارت کارکرد آنها توجه کنید.


قطع و وصل جریان سیال با شیر فلکه کشویی


قطعات شیرهای فلکه کشویی با توجه به این که برای چه نوع کاربردی استفاده می شوند و نوع سیال مورد نظر و میزان خوردندگی آن چه مقدار باشد؟ می توانند از جنس های مختلفی تولید شوند. شیرهای فلکه کشویی به سبب نوع طراحی و ساختاری که دارند، بیش ترین کاربرد را برای شرایطی دارند، که جریان کاملا باز یا کاملا بسته سیال مورد نیاز باشد و جهت کنترل جریان سیال هیچ کاربردی ندارند. مزیت اصلی شیر فلکه کشویی، افت فشار کم در جریان سیال عبوری می باشد؛ همین مزیت باعث شده است شیرهای فلکه کشویی گزینه مناسبی برای نصب در مسیر خطوط لوله با طول زیاد باشند.
شیر فلکه کشویی برای باز و بسته کردن جریان سیال نیاز به یک محرک دارد، که معمولا به صورت دستی می باشد. بنابر این با چرخش سرفلکه به صورت دستی و انتقال نیرو از محور به دیسک شیر فلکه کشویی می توان موقعیت دیسک آن را تغییر داده و شیر را باز یا بسته کرد. برای اتصال شیر فلکه کشویی به لوله معمولا از فلنج و پیچ و مهره استفاده می شود، اما در برخی موارد هم لوله و شیر فلکه کشویی را از طریق جوشکاری به هم متصل می کنند و برای آب بندی نیز از یک درزبند یا Gasket بین فلنج و شیر استفاده می شود.
در سایزهای بزرگ شیر فلکه کشویی برای باز و بسته کردن شیر و جریان سیال، نیاز به نیروی محرک بیش تری می باشد و زمانی که شیر تحت فشار قرار دارد، قطع و وصل جریان سیال سخت تر است. بنابر این در هنگام استفاده از شیر فلکه کشویی سایز بزرگ از یک شیر کوچک تر بای پس (Bypass) استفاده می شود، که باعث سهولت در راه اندازی شیر می گردد.


انواع شیر فلکه کشویی از نظر نوع حرکت دروازه (گیت)


شیرهای فلکه کشویی از نظر نوع حرکت دروازه به دو دسته شیر فلکه کشویی با محور بالارونده و محور غیر بالا رونده تقسیم بندی می شود و در هر دو دسته محور به دروازه متصل می شود. در شیر فلکه کشویی با محور بالا رونده، با چرخش سرفلکه محور و دروازه شیر به صورت همزمان به سمت بالا حرکت می کنند و مسیر عبور جریان سیال باز می شود. عملگر به قسمت رزوه ای محور متصل می باشد و چرخش آن باعث حرکت محور به سمت بالا یا پایین می شود. در شیرهای فلکه کشویی با محور بالا رونده، میزان باز یا بسته بودن شیر با چشم دیده می شود.
در شیرهای فلکه کشویی با محور غیر بالا رونده نیز باز یا بسته بودن شیر توسط یک نشانگر مشخص می شود. از شیر فلکه کشویی با محور غیر بالارونده در موقعیت های استفاده می شود که فضای عمودی کمی وجود داشته باشد.


آیا شیر فلکه کشویی داکتیل 1.5 اینچی وگ امید گزینه مناسبی است؟


شیر فلکه کشویی زبانه فلزی داکتیل (نشکن) وگ امید گلستان 1.5 اینچی از شیر آلات صنعتی برای باز و بسته کردن جریان سیالات تا دمای 120 درجه سانتی گراد و آب آشامیدنی در تاسیسات مختلف می باشد. بدنه و در پوش این شیر فلکه کشویی از چدن داکتیل (نشکن) GGG 40، که دارای استحکام بالا، قابلیت سختی پذیری سطحی و مقاومت بالایی در برابر خوردگی می باشد. دقت کنید در زمان استفاده از شیر فلکه کشویی زبانه فلزی داکتیل 1.5 اینچی وگ امید گلستان و هم چنین در زمان انبار کردن این محصول، به هیچ وجه شیر در وضعیت نزدیک به بسته قرار نگیرد، زیرا این کار باعث خوردگی و سایش دیسک شده و منجر به کاهش طول عمر مفید شیر می شود. فشار کاری این شیر فلکه کشویی چدنی 16 بار می باشد.
اگر قصد خرید شیر فلکه کشویی را دارید، می توانید برای دریافت مشاوره تلفنی جهت انتخاب محصول متناسب با نیازتان و اطلاع از قیمت به روز محصول، با کارشناسان بازار آنلاین تجهیزات تصفیه آب آبین در ارتباط بوده و از فرصت مشاوره رایگان برای خرید محصول استفاده کنید.

شیر آلات صنعتی

نوع شیر
شیر فلکه کشویی زبانه فلزی داکتیل
سایز
1.5 اینچ
جنس بدنه
چدن داکتیل یا چدن نشکن GGG 40
نوع محرک
دستی
فشار کاری
16 بار
نحوه اتصال
فلنجی
دمای سیال مجاز
حداکثر 120 درجه سانتی گراد
جنس درپوش
چدن داکتیل GGG 40
جنس سرفلکه
آلومینیوم دایکاست
جنس زبانه
فسفر برنز
جنس ماردون
فولاد ضد زنگ
