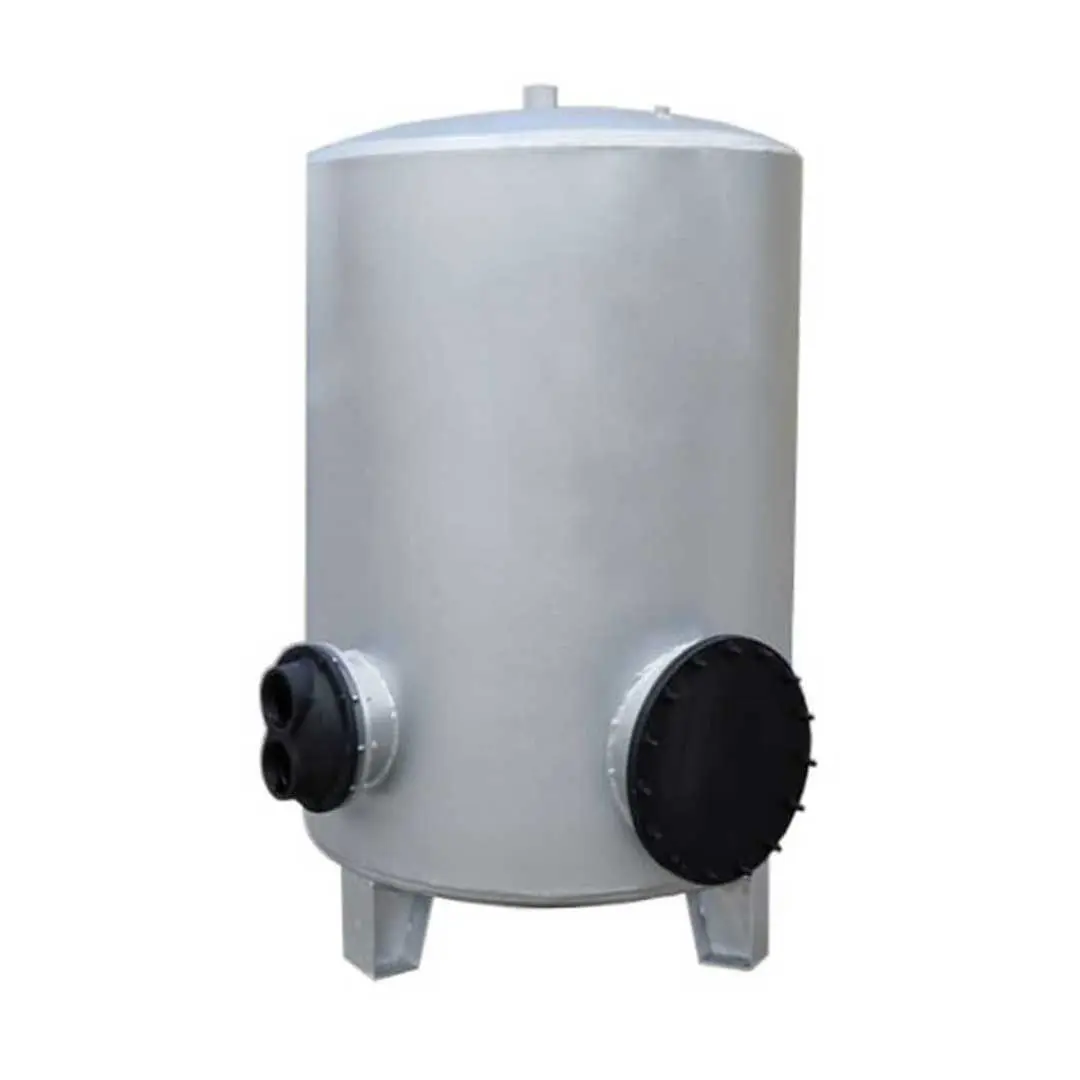

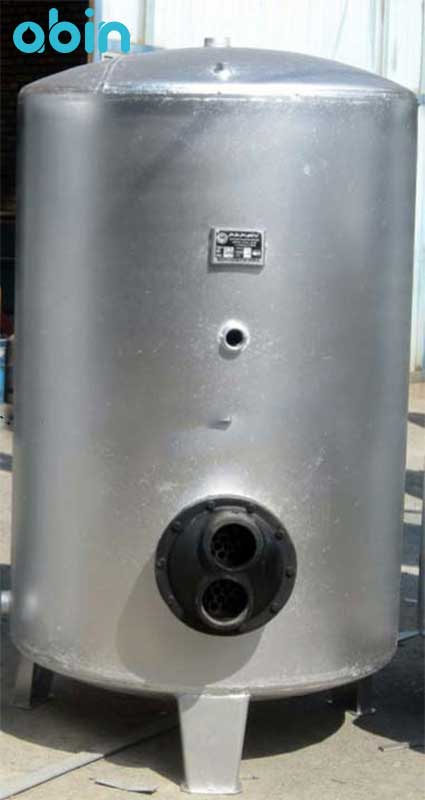

منبع کویل دار ایستاده آب گرم 500 لیتری رخشاب با ضخامت 5 میلی متر، برای گرم کردن آب با استفاده از کویل داخل آن مورد استفاده قرار می گیرد. این منبع از طریق یک کویل باعث گرم شدن آب مصرفی می شود. منابع کویل دار در دسته بندی آبگرمکن های غیر مستقیم قرار می گیرند و با عنوان مبدل حرارتی از نوع پوسته و لوله شناخته می شوند. منابع کویل دار ایستاده، کاربردهای فراوانی دارند و در اغلب موتورخانه های خانگی و صنعتی از آنها استفاده می شود.
جنس منبع آب کویل دار ایستاده 500 لیتری رخشاب در حالت عادی از گالوانیزه می باشد، اما امکان طراحی و ساخت آن مطابق با سفارش مشتری و با جنس های ورق آهنی یا استیل نیز وجود دارد. ظرفیت آب گرم این منبع کویل دار 500 لیتر می باشد و ضخامت بدنه آن نیز 5 میلی متر است.
منبع کویلی از یک استوانه فلزی ایستاده تشکیل شده است و دو عدد عدسی محدب در بالا و پایین و چند رشته کویل دار دارد. قیمت منبع کویل دار به ظرفیت، کیفیت و جنس بدنه، جنس و مقدار کویل ها و ... بستگی دارد. همان طور که گفته شد، بدنه منبع کویل دار از گالوانیزه گرم می باشد که بسته به کاربرد دارای ضخامت های مختلفی است. کویل ها نیز می توانند از جنس مس، استیل یا گالوانیزه باشند، که جنس آنها بر حسب نوع مصرف مشخص می شود.
منبع کویل دار 500 لیتری رخشاب، برای تولید آب گرم مصرفی بهداشتی، مصارف خانگی سبک و مصارف صنعتی نیمه سنگین مورد استفاده قرار می گیرد. مکانیزم کارکرد منبع کویل دار به این صورت است که آب گرم شده توسط بویلر سیستم، به داخل کویل های منبع جریان پیدا می کند و باعث افزایش دمای آب سرد ورودی جریان یافته در داخل کویل های منبع می شود.
داخل منبع، کویل ها معمولا به شکل مارپیچ یا چرخشی قرار دارند. جنس کویل ها نیز می تواند بسته به نیاز مشتری و شرایط عملیاتی متفاوت باشد. استفاده از کویل مسی در منابع کویلی به علت بالا بودن ضریب هدایت حرارتی مس و هم چنین طول عمر زیاد آن، بهینه می باشد.
قیمت منبع کویل دار به پارامترهایی مانند جنس و بار حرارتی کویل بستگی دارد. در صورت نیاز سیستم طراحی شده، بر اساس بار حرارتی مورد نیاز، از یک یا دو کویل داخل دستگاه استفاده می شود. از مزیت های منبع کویل دار این است که آب مصرف نشده در سیستم، در یک مسیر برگشتی، دوباره به سمت منبع هدایت می شود. این موضوع باعث کاهش قابل ملاحظه در مصرف انرژی و افزایش راندمان دستگاه می شود.
منبع کویل دار آب گرم 500 لیتری رخشاب، از محصولات با کیفیت تولید شده در ایران و مطابق با استانداردهای بین المللی می باشد. این منبع کویل دار آب گرم دارای مزایا و ویژگی های زیر می باشد:
1- سرعت و قدرت بالا
2- دارای ضخامت بدنه 5 میلی متر
3- دارای فلنج اتصال کوئل
4- دارای بوشن های ورودی و خروجی آب مصرفی
5- دارای بوشن های ورودی و برگشت آب بویلر
6- دارای بوشن اتصال فشارسنج و دماسنج
7- دریچه بازدید
8- تعمیر آسان منبع کویل دار به دلیل یک جداره بودن
9- راندمان کاری بالا و افت حرارتی پایین به دلیل وجود کویل در داخل منبع
منابع کویل دار معمولا به صورت سفارشی ساخته می شوند، بنابر این باید دقت داشت که ظرفیت و دیگر پارامترهای منبع کویلی رعایت شوند. در صورت رعایت نکردن این موارد، تغییرات بعدی نیاز به هزینه های گزافی خواهد داشت.
موارد زیر از جمله مهم ترین پارامترها برای خرید و انتخاب یک منبع کویل دار است:
• حجم دقیق آب گرم مصرفی
• ظرفیت گرمایی متناسب سیستم موتورخانه
• ابعاد ورودی، راهرو و درب های ورودی ساختمان و موتورخانه
• فشار سیستم لوله کشی و پمپ های ساختمان
ظرفیت یک منبع کویل دار نیز بر حسب ظرفیت گرمایی مورد نیاز سیستم و مقدار آب گرم مورد استفاده تعیین می شود. منابع کویل دار معمولا از ظرفیت 300 لیتر شروع و تا هر ظرفیتی قابل تولید می باشند. گروه صنعتی رخشاب، امکان تولید منبع کویل دار از حجم 300 لیتر تا ظرفیت های بالای 50 متر مکعب را دارد و این منابع بر حسب نیاز کارفرما طراحی می شود.
منابع کویل دار بر اساس نحوه قرارگیری به دو دسته ایستاده و افقی دسته بندی می شوند، که بسته به فضای در دسترس داخل موتورخانه طراحی و استفاده می شوند. منبع کویلی ایستاده با افقی از نظر کارایی تفاوتی با یکدیگر ندارند، اما به طور کلی، به دلیل اشغال فضای کمتر، منابع کویل دار ایستاده بیش تر مورد استفاده قرار می گیرند.
در یک دسته بندی دیگر منبع کویل دار، به دو دسته تک کویل و دو کویل دسته بندی می شوند. منابع کویل دار معمولا به صورت تک کویل ساخته می شوند. در برخی موارد هم بر حسب نیاز به صورت دو کویل ساخته می شوند. ساخت منابع دو کویلی با اهداف زیر صورت می گیرد:
1- در صورت استفاده از سیستم گرمایشی خورشیدی: در این حالت یکی از دو کویل به سیستم خورشیدی متصل شده و کویل دوم به دیگ متصل می شود. در صورتی که پنل های خورشیدی از طریق کویل اول نتواند دمای آب گرم را به دمای مورد نظر برساند، از طریق کویل دوم که به بویلر متصل است، آب گرم مصرفی مورد نیاز تامین خواهد شد.
2- در منابع کویل دار با ظرفیت بالا، در صورتی که منبع به صورت تک کویل ساخته شود، کویل آن از نظر ابعاد بزرگ و از نظر وزن سنگین می شود. در این حالت، سرویس، نگهداری و اسید شویی کویل سخت تر می شود. بنابر این هنگامی که منبع کویل دار با دو یا سه کویل ساخته می شود، سرویس و نگهداری آن ساده تر خواهد شد.
برای محاسبه ظرفیت منبع آب گرم کویلی مورد نیاز یک ساختمان، باید تعداد واحدها، نوع کاربری ساختمان، ضریب تقاضا، ضریب همزمانی و ضریب مصرف به صورت تقریبی برای هر واحد مسکونی بین 100 تا 200 لیتر در نظر گرفته شود. جدول زیر یک محاسبه سرانگشتی از حجم منبع را ارائه می دهد.
| نوع ساختمان | حجم منبع (لیتر) |
| منازل مسکونی تا 5 نفر افراد ساکن | 189-283.5 |
| منازل مسکونی تا 10 نفر افراد ساکن | 472.5 |
| مجموع ساختمان های آپارتمانی با مخزن مشترک | 189 برای هر واحد |
| بیمارستان | برای هر تخت 46 |
| مدارس | به ازای هر دانش آموز 1-2 |
| ادارات | برای هر کارمند 4.7 |
| کارخانجات | برای هر کارگر 28.3 |
در نظر گرفتن نکات زیر برای خرید یک منبع کویلی آب گرم ضروری می باشد:
1- ارتفاع منبع آب گرم کویلی ایستاده، بدون پایه در نظر گرفته شده است.
2- حداقل ارتفاع مورد نیاز بین بالای منبع آب گرم تا سقف موتورخانه باید 30 سانتی متر باشد.
3- برای خرید یک منبع آب گرم کویلی، علاوه بر ظرفیت منبع، به جنس بدنه، ضخامت ورق آن، سطح حرارتی کویل و گارانتی محصول نیز توجه کنید.
4- قبل از سفارش منبع آب گرم، نسبت به ورود منبع از درب موتورخانه و فضای لازم برای نصب آن مطمئن شوید.
5- محاسبه حجم منبع کویلی آب گرم مورد نیاز، ضخامت، نوع ورقه بدنه و عدسی ها، بررسی ابعاد منبع کویلی برای ورود به مکان نصب و موتورخانه و هم چنین تعیین سطح تبادل حرارتی و نوع کویل باید به دقت انجام شود.
منبع کویل دار ایستاده آب گرم 500 لیتری- ضخامت 5 میلی متر رخشاب، برای گرم کردن آب با استفاده از کویل داخل آن مورد استفاده قرار می گیرد. این منبع از طریق یک کویل باعث گرم شدن آب مصرفی می شود. منابع کویل دار در دسته بندی آبگرمکن های غیر مستقیم قرار می گیرند و با عنوان مبدل حرارتی از نوع پوسته و لوله شناخته می شوند. منابع کویل دار ایستاده، کاربردهای فراوانی دارند و در اغلب موتورخانه های خانگی و صنعتی از آنها استفاده می شود.
جنس منبع کویل دار ایستاده 500 لیتری رخشاب در حالت عادی از گالوانیزه می باشد، اما امکان طراحی و ساخت آن مطابق با سفارش مشتری و با جنس های ورق آهنی یا استیل نیز وجود دارد. ظرفیت آب گرم این منبع کویل دار 500 لیتر می باشد و ضخامت بدنه آن نیز 5 میلی متر است.
در صورتی که برای خرید منبع کویل دار نیاز به مشاوره دارید، می توانید از طریق تماس تلفنی با کارشناسان https://www.abin.ir از مشاوره رایگان مجموعه ما بهره مند شوید.
