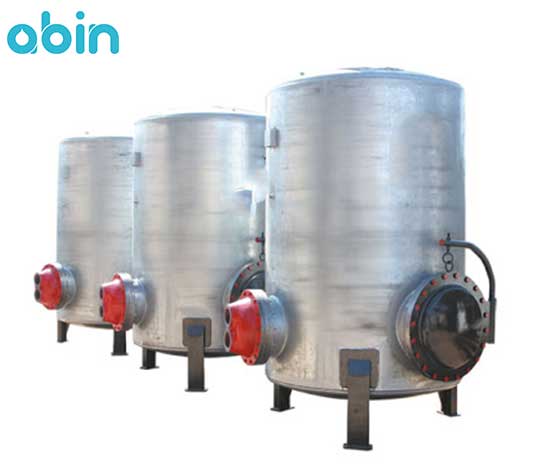

منبع کویل دار ایستاده آب گرم 1500 لیتری رخشاب با ضخامت 4 میلی متر، برای گرم کردن آب با استفاده از کویل داخل آن مورد استفاده قرار می گیرد. این منبع از طریق یک کویل باعث گرم شدن آب مصرفی می شود. منابع کویل دار در دسته بندی آبگرمکن های غیر مستقیم قرار می گیرند و با عنوان مبدل حرارتی از نوع پوسته و لوله شناخته می شوند. منابع کویل دار ایستاده، کاربردهای فراوانی دارند و به دلیل حجم کمی که اشغال می کنند، در اغلب موتورخانه های خانگی و صنعتی از آنها استفاده می شود.
مزیت استفاده از منبع آب گرم کویلی نسبت به منابع دو جداره، سرعت و دقت بیش تر آنها برای تامین آب گرم می باشد. جنس منبع کویل دار ایستاده 1500 لیتری رخشاب در حالت عادی از گالوانیزه می باشد، اما امکان طراحی و ساخت آن مطابق با سفارش مشتری و با جنس های ورق آهنی یا استیل نیز وجود دارد. ظرفیت آب گرم این منبع کویل دار 1500 لیتر می باشد و ضخامت بدنه آن نیز 4 میلی متر است.
منبع کویلی از یک استوانه فلزی ایستاده تشکیل شده است و دو عدد عدسی محدب در بالا و پایین و چند رشته کویل دار دارد. قیمت منبع کویل دار به ظرفیت، کیفیت و جنس بدنه، جنس و مقدار کویل ها و ... بستگی دارد. همان طور که گفته شد، بدنه منبع کویل دار از گالوانیزه گرم می باشد، که بسته به کاربرد دارای ضخامت های مختلفی است. کویل ها نیز می توانند از جنس مس، استیل یا گالوانیزه باشند، که جنس آنها بر حسب نوع مصرف مشخص می شود.
از منبع آب گرم کویلی برای تولید و نگهداری از آب در دماهای بالاتر از 50 درجه (معمولا بین 50 تا 70 درجه سانتی گراد) استفاده می شود. موضوع دمای آب برای منبع کویلی اهمیت زیادی دارد، زیرا در صورت کاهش دمای آب داخل منبع به زیر 50 درجه، باکتری های مختلفی مانند لژیونا در آن رشد می کنند که باعث بروز بیماری در انسان می شوند. دمای بهینه برای آب منبع کویل دار در موتورخانه های خانگی، بین 60 تا 70 درجه سانتی گراد می باشد.
منبع کویل دار 1500 لیتری رخشاب، برای تولید آب گرم مصرفی بهداشتی، مصارف خانگی سبک و مصارف صنعتی نیمه سنگین مورد استفاده قرار می گیرد. نحوه عملکرد منبع کویل دار به این صورت است که آب گرم شده توسط بویلر سیستم، به داخل کویل های منبع جریان پیدا می کند و باعث افزایش دمای آب سرد ورودی جریان یافته در داخل کویل های منبع می شود.
داخل منبع، کویل ها معمولا به شکل مارپیچ یا چرخشی قرار دارند. جنس کویل ها نیز می تواند بسته به نیاز مشتری و شرایط عملیاتی متفاوت باشد. استفاده از کویل مسی در منابع کویلی به علت بالا بودن ضریب هدایت حرارتی مس و هم چنین طول عمر زیاد آن، بهینه می باشد.
قیمت منبع کویل دار به پارامترهایی مانند جنس و بار حرارتی کویل بستگی دارد. در صورت نیاز سیستم طراحی شده، بر اساس بار حرارتی مورد نیاز، از یک یا دو کویل داخل دستگاه استفاده می شود. از مزیت های منبع کویل دار این است که آب مصرف نشده در سیستم، در یک مسیر برگشتی، دوباره به سمت منبع هدایت می شود. این موضوع باعث کاهش قابل ملاحظه در مصرف انرژی و افزایش راندمان منبع کویلی می شود.
منبع کویل دار آب گرم 1500 لیتری رخشاب، از محصولات با کیفیت تولید شده در ایران و مطابق با استانداردهای بین المللی می باشد. این منبع کویل دار آب گرم دارای مزایا و ویژگی های زیر می باشد:
1- سرعت و قدرت بالا
2- دارای ضخامت بدنه 4 میلی متر
3- دارای فلنج اتصال کوئل
4- دارای بوشن های ورودی و خروجی آب مصرفی
5- دارای بوشن های ورودی و برگشت آب بویلر
6- دارای بوشن اتصال فشارسنج و دماسنج
7- دریچه بازدید
8- تعمیر آسان منبع کویل دار به دلیل یک جداره بودن
9- راندمان کاری بالا و افت حرارتی پایین به دلیل وجود کویل در داخل منبع
خرید منبع کویل دار باید با در نظر گرفتن موارد و نکاتی از جمله موارد زیر صورت گیرد:
• تعیین ظرفیت مورد نظر: از پارامترهای مهم در انتخاب منبع کویل دار، انتخاب ظرفیت آن است، زیرا قیمت منبع ارتباط مستقیمی با ظرفیت آن دارد. برای این کار با کارشناسان مجرب مشورت کنید.
• در نظر گرفتن ابعاد راهرو، درهای ورودی و فضای نصب منبع کویل دار
• قیمت منبع کویل دار: منبع کویل دار یک مخزن فلزی است که قیمت نهایی آن با توجه به مقدار و وزن ورق استفاده شده تعیین می شود. بنابر این قیمت های بسیار پایینی که از طرف برخی از فروشندگان برای این منابع آب گرم ارائه می شود، واقعی نیست.
• پمپ سیرکولاتور: منبع کویل دار آب گرم برای کارکرد صحیح و راندمان بالا به پمپ سیرکولاتور نیاز دارد. هنگام خرید یک منبع کویلی باید به پمپ سیرکولاتور مناسب برای سیستم نیز توجه نمود.
منابع کویل دار بر اساس نحوه قرارگیری به دو دسته ایستاده و افقی دسته بندی می شوند، که بسته به فضای در دسترس داخل موتورخانه طراحی و استفاده می شوند. منبع کویلی ایستاده با افقی از نظر کارایی تفاوتی با یکدیگر ندارند، اما به طور کلی، به دلیل اشغال فضای کمتر، منابع کویل دار ایستاده بیش تر مورد استفاده قرار می گیرند.
در یک دسته بندی دیگر منبع کویل دار، به دو دسته تک کویل و دو کویل دسته بندی می شوند. منابع کویل دار معمولا به صورت تک کویل ساخته می شوند. در برخی موارد هم بر حسب نیاز به صورت دو کویل ساخته می شوند. ساخت منابع دو کویلی با اهداف زیر صورت می گیرد:
1- در صورت استفاده از سیستم گرمایشی خورشیدی: در این حالت یکی از دو کویل به سیستم خورشیدی متصل شده و کویل دوم به دیگ متصل می شود. در صورتی که پنل های خورشیدی از طریق کویل اول نتواند دمای آب گرم را به دمای مورد نظر برساند، از طریق کویل دوم که به بویلر متصل است، آب گرم مصرفی مورد نیاز تامین خواهد شد.
2- در منابع کویل دار با ظرفیت بالا، در صورتی که منبع به صورت تک کویل ساخته شود، کویل آن از نظر ابعاد بزرگ و از نظر وزن سنگین می شود. در این حالت، سرویس، نگهداری و اسید شویی کویل سخت تر می شود. بنابر این هنگامی که منبع کویل دار با دو یا سه کویل ساخته می شود، سرویس و نگهداری آن ساده تر خواهد شد.
برای محاسبه ظرفیت منبع آب گرم کویلی مورد نیاز یک ساختمان، باید تعداد واحدها، نوع کاربری ساختمان، ضریب تقاضا، ضریب همزمانی و ضریب مصرف به صورت تقریبی برای هر واحد مسکونی بین 100 تا 200 لیتر در نظر گرفته شود. جدول زیر یک محاسبه سرانگشتی از حجم منبع را ارائه می دهد.
| نوع ساختمان | حجم منبع (لیتر) |
| منازل مسکونی تا 5 نفر افراد ساکن | 189-283.5 |
| منازل مسکونی تا 10 نفر افراد ساکن | 472.5 |
| مجموع ساختمان های آپارتمانی با مخزن مشترک | 189 برای هر واحد |
| بیمارستان | برای هر تخت 46 |
| مدارس | به ازای هر دانش آموز 1-2 |
| ادارات | برای هر کارمند 4.7 |
| کارخانجات | برای هر کارگر 28.3 |
نحوه نصب منبع کویل دار آب گرم، تاثیر زیادی در کارکرد صحیح و راندمان بالای آن دارد. در صورت رعایت نکردن موارد مهم در نصب منبع کویلی، منبع عملکرد صحیحی نداشته و از لحاظ هزینه های انرژی مقرون به صرفه نمی باشند. از جمله مهم ترین نکات برای نصب منبع کویلی شامل موارد زیر است:
1- موقعیت و مکان نصب منبع کویلی
2- فضای موجود در موتورخانه
3- تجهیزات و تاسیسات موتورخانه
4- نحوه لوله کشی در ساختمان مورد نظر
5- آیا در مسیر آب مصرفی تاسیسات، سختی گیر وجود دارد؟
6- نوع بویلر مورد استفاده در موتورخانه (بویلر آب گرم یا بخار)
7- فشار کاری سیستم موتورخانه
8- محل نصب منبع انبساط
9- تراز بودن محل نصب منبع کویلی
منبع کویل دار ایستاده آب گرم 1500 لیتری- ضخامت 4 میلی متر رخشاب، برای گرم کردن آب با استفاده از کویل داخل آن مورد استفاده قرار می گیرد. این منبع از طریق یک کویل باعث گرم شدن آب مصرفی می شود. منابع کویل دار در دسته بندی آبگرمکن های غیر مستقیم قرار می گیرند و با عنوان مبدل حرارتی از نوع پوسته و لوله شناخته می شوند. منابع کویل دار ایستاده، کاربردهای فراوانی دارند و در اغلب موتورخانه های خانگی و صنعتی از آنها استفاده می شود.
جنس منبع کویل دار ایستاده 1500 لیتری رخشاب در حالت عادی از گالوانیزه می باشد، اما امکان طراحی و ساخت آن مطابق با سفارش مشتری و با جنس های ورق آهنی یا استیل نیز وجود دارد. ظرفیت آب گرم این منبع کویل دار 1500 لیتر می باشد و ضخامت بدنه آن نیز 4 میلی متر است.
منابع کویل دار آب گرم با استفاده از ظرفیت و ضخامت بدنه از یکدیگر تفکیک می شوند. در صورتی که قصد خرید یک منبع کویل دار را دارید، می توانید برای دریافت مشاوره رایگان با کارشناسان سایت abin، از طریق تماس تلفنی در ارتباط باشید.
