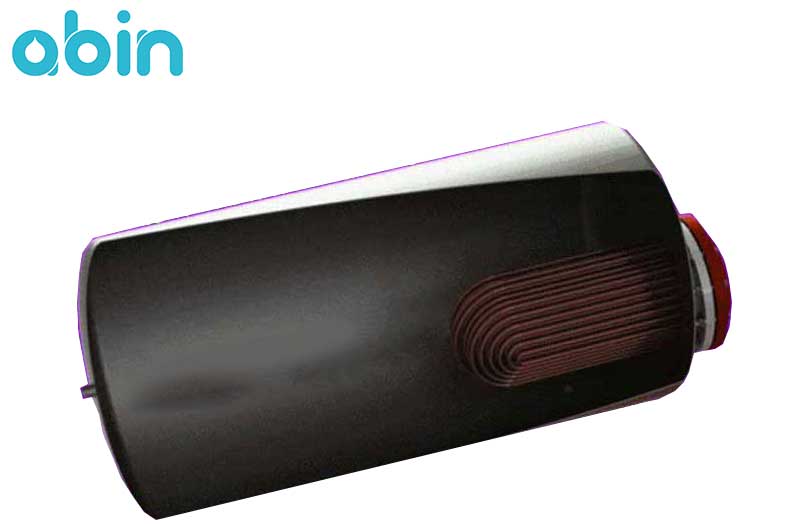

منبع کویل دار افقی 800 لیتری رخشاب با ضخامت 5 میلی متر، برای گرم کردن آب با استفاده از کویل داخل آن مورد استفاده قرار می گیرد. این منبع از طریق یک کویل باعث گرم شدن آب مصرفی می شود. هم چنین از این منبع برای ذخیره آب گرم تامین شده نیز می توان استفاده کرد. منبع کویل دار، مخزنی است برای تامین آب گرم که از آب گرم یا بخار خروجی دیگ، جهت گرم کردن آب سرد ورودی استفاده می شود.
جنس منبع کویل دار افقی 800 لیتری رخشاب در حالت عادی از گالوانیزه می باشد، اما امکان طراحی و ساخت آن مطابق با سفارش مشتری و با جنس های ورق آهنی یا استیل نیز وجود دارد. ظرفیت آب گرم این منبع کویل دار 800 لیتر می باشد و ضخامت بدنه آن نیز 5 میلی متر است.
منبع کویلی از یک استوانه فلزی افقی تشکیل شده است و دو عدد عدسی محدب در بالا و پایین و چند رشته کویل دار دارد. قیمت منبع کویل دار به ظرفیت، کیفیت و جنس بدنه، جنس و مقدار کویل ها و ... بستگی دارد. همان طور که گفته شد، بدنه منبع کویل دار از گالوانیزه گرم می باشد، که بسته به کاربرد دارای ضخامت های مختلفی است. کویل ها نیز می توانند از جنس مس، استیل یا گالوانیزه باشند، که جنس آنها بر حسب نوع مصرف مشخص می شود.
مزیت استفاده از مخازن کویل دار، این است که در صورت مصرف نشدن آب گرم، آب گرم موجود در لوله ها به مخزن برمی گردد که باعث می شود از سرد شدن آب جلوگیری شود و همیشه آب گرم برای مصرف کننده آماده باشد.
در منابع کویل دار، پارامترهای حجم منبع و میزان تبادل حرارت کویل، دارای اهمیت زیادی می باشند. حجم منبع باید به درستی محاسبه شود، تا بسته به میزان و نوع مصرف، همیشه آب گرم بهداشتی کافی در دسترس باشد. هم چنین در برخی موارد که مصرف آب گرم یکنواخت نیست و برخی از ساعات شبانه روز که مصرف آب گرم بالاست و در مواردی هم مصرف پایین است؛ در این موارد، از منبع کویل دار با حجم مخزن بیش تری استفاده می شود، تا آب مورد نیاز در ساعات پیک مصرف موجود باشد.
در برخی از موارد نیز مصرف یکنواخت است ولی دبی آب گرم مصرفی مورد نیاز بالاست. در این موارد باید ظرفیت حرارتی کویل بالا باشد، تا بتواند حرارت لازم برای گرمایش دبی آب گرم مصرفی مورد نیاز را تامین کند. در این مواقع می توان با افزایش سطح کویل، ظرفیت حرارتی افزایش می یابد.
در برخی از پروژه ها و ساختمان ها به دلیل محدودیت فضای موتورخانه، امکان استفاده از منابع کویل دار با حجم مخزن مورد نیاز وجود ندارد. در این حالت حجم منبع کاهش و سطح کویل نیز افزایش می یابد.
منبع کویل دار 800 لیتری رخشاب، برای تولید آب گرم مصرفی بهداشتی، مصارف خانگی سبک و مصارف صنعتی نیمه سنگین مورد استفاده قرار می گیرد. مکانیزم کارکرد منبع کویل دار به این صورت است که آب گرم شده توسط بویلر سیستم، به داخل کویل های منبع جریان پیدا می کند و باعث افزایش دمای آب سرد ورودی جریان یافته در داخل کویل های منبع می شود.
داخل منبع، کویل ها معمولا به شکل مارپیچ یا چرخشی قرار دارند. جنس کویل ها نیز می تواند بسته به نیاز مشتری و شرایط عملیاتی متفاوت باشد. استفاده از کویل مسی در منابع کویلی به علت بالا بودن ضریب هدایت حرارتی مس و هم چنین طول عمر زیاد آن، بهینه می باشد.
قیمت منبع کویل دار به پارامترهایی مانند جنس و بار حرارتی کویل بستگی دارد. در صورت نیاز سیستم طراحی شده، بر اساس بار حرارتی مورد نیاز، از یک یا دو کویل داخل دستگاه استفاده می شود. از مزیت های منبع کویل دار این است که آب مصرف نشده در سیستم، در یک مسیر برگشتی، دوباره به سمت منبع هدایت می شود. این موضوع باعث کاهش قابل ملاحظه در مصرف انرژی و افزایش راندمان دستگاه می شود.
درجه حرارت آب گرم مصرفی معمولا در دمای 50 تا 60 درجه سانتی گراد به دست مصرف کننده می رسد. نکته مهم این است که آب نباید در دمای کمتر از 50 درجه سانتی گراد باشد، زیرا کاهش دمای آب به زیر این مقدار باعث رشد باکتری لژیونا در آب می شود.
در مواردی که برای بالا بودن آب مصرفی محدودیت دمایی وجود داشته باشد، پیشنهاد می شود از مخلوط آب سرد و گرم داخل منبع استفاده شود، تا از رشد باکتری نیز جلوگیری کند.
منبع کویل دار افقی آب گرم 800 لیتری رخشاب، از محصولات با کیفیت تولید شده در ایران و مطابق با استانداردهای بین المللی می باشد. این منبع کویل دار آب گرم دارای مزایا و ویژگی های زیر می باشد:
1- سرعت و قدرت بالا
2- دارای ضخامت بدنه 5 میلی متر
3- دارای فلنج اتصال کوئل
4- دارای بوشن های ورودی و خروجی آب مصرفی
5- دارای بوشن های ورودی و برگشت آب بویلر
6- دارای بوشن اتصال فشارسنج و دماسنج
7- دارای دریچه بازدید
منابع کویل دار معمولا به صورت سفارشی ساخته می شوند، بنابر این باید دقت داشت که ظرفیت و دیگر پارامترهای منبع کویلی رعایت شوند. در صورت رعایت نکردن این موارد، تغییرات بعدی نیاز به هزینه های گزافی خواهد داشت.
موارد زیر از جمله مهم ترین پارامترها برای خرید و انتخاب یک منبع کویل دار است:
• حجم دقیق آب گرم مصرفی
• ظرفیت گرمایی متناسب سیستم موتورخانه
• ابعاد ورودی، راهرو و درب های ورودی ساختمان و موتورخانه
• فشار سیستم لوله کشی و پمپ های ساختمان
ظرفیت یک منبع کویل دار نیز بر حسب ظرفیت گرمایی مورد نیاز سیستم و مقدار آب گرم مورد استفاده تعیین می شود. منابع کویل دار معمولا از ظرفیت 800 لیتر شروع و تا هر ظرفیتی قابل تولید می باشند. گروه صنعتی رخشاب، امکان تولید منبع کویل دار از حجم 800 لیتر تا ظرفیت های بالای 50 متر مکعب را دارد و این منابع بر حسب نیاز کارفرما طراحی می شود.
منابع کویل دار برای گرم کردن آب از کویل استفاده می کنند. کویل های مورد استفاده در این منابع به دو شکل، کویل های حلزونی یا اسپیرال و کویل U شکل می باشد.
کویل حلزونی از یک شاخه لوله تشکیل شده است، که به دلیل قرار گرفتن در داخل منبع آب گرم به صورت حلزونی در آمده است. در کویل های حلزونی، آب تنها از یک لوله و از یک مسیر مشخص عبور می کند و بعد از تبادل حرارت با جداره لوله از سمت دیگر آن خارج می شود.
کویل های U شکل نیز از چندین شاخه لوله که به شکل U خم شده اند، تشکیل شده است. در این نوع کویل، آب از چندین لوله و چندین مسیر عبور کرده و پس از تبادل حرارت با جداره لوله از سمت دیگر آن خارج می شود.
کویل های U شکل نسبت به کویل های حلزونی دارای مزایای زیر می باشند:
1- به دلیل وجود چندین لوله در کویل های U شکل، دبی آب داغ بیش تری در آنها جریان پیدا می کند و در نتیجه ظرفیت حرارتی بالاتری نسبت به کویل های حلزونی دارد.
2- در کویل های U شکل در صورت رسوب گذاری و گرفتگی در یکی از لوله ها، لوله های دیگر جبران کننده دبی آب عبوری از لوله معیوب هستند. در صورتی که در کویل های حلزونی، گرفتگی لوله باعث از کار افتادن کویل می شود.
منابع کویل دار نسبت به منابع دو جداره دارای مزایای زیر می باشند:
1- منابع کویل دار دارای دو نوع افقی و عمودی می باشند و برای تولید آب گرم و بهداشتی از آب سرد ورودی در سیستم های گرمایش مرکزی ساختمان مورد استفاده قرار می گیرند.
2- منابع کویل دار برای گرم کردن آب از انرژی گرمایی آب یا بخار آب ورودی از دیگ حرارت مرکزی ساختمان در کویل نصب شده برای گرم کردن آب سرد ورودی استفاده می کنند.
3- جنس بدنه منابع کویلی معمولا از ورق گالوانیزه گرم می باشد، که در برابر شرایط محیطی بسیار مقاوم است.
4- منابع کویل دار به دلیل تک جداره بودن به راحتی تعمیر می شوند. هم چنین سرعت بیش تری برای گرم کردن آب دارند و به دلیل وجود مبدل های حرارتی در داخل آنها دارای راندمان کاری بالاتری نیز هستند.
5- امکان ساخت سفارشی آنها مطابق با نیاز سیستم و برای کاربردهای مختلف وجود دارد.
منبع کویل دار افقی آب گرم 800 لیتری رخشاب، برای گرم کردن آب با استفاده از کویل داخل آن مورد استفاده قرار می گیرد. این منبع از طریق یک کویل باعث گرم شدن آب مصرفی می شود. هم چنین از این منبع برای ذخیره آب گرم تامین شده نیز می توان استفاده کرد.منابع کویل دار در دسته بندی آبگرمکن های غیر مستقیم قرار می گیرند و با عنوان مبدل حرارتی از نوع پوسته و لوله شناخته می شوند. منابع کویل دار افقی، کاربردهای فراوانی دارند و در اغلب موتورخانه های خانگی و صنعتی از آنها استفاده می شود.
جنس منبع کویل دار افقی 800 لیتری رخشاب در حالت عادی از گالوانیزه می باشد، اما امکان طراحی و ساخت آن مطابق با سفارش مشتری و با جنس های ورق آهنی یا استیل نیز وجود دارد. ظرفیت آب گرم این منبع کویل دار 800 لیتر می باشد و ضخامت بدنه آن نیز 5 میلی متر است.
با توجه به تنوع در مدل ها و کاربردهای مختلف منابع کویل دار، بهتر است قبل از خرید با یک کارشناس خبره در این زمینه مشورت کنید. برای استفاده از امکان مشاوره رایگان وبسایت abin می توانید از طریق تماس تلفنی با کارشناسان ما در ارتباط باشید.
