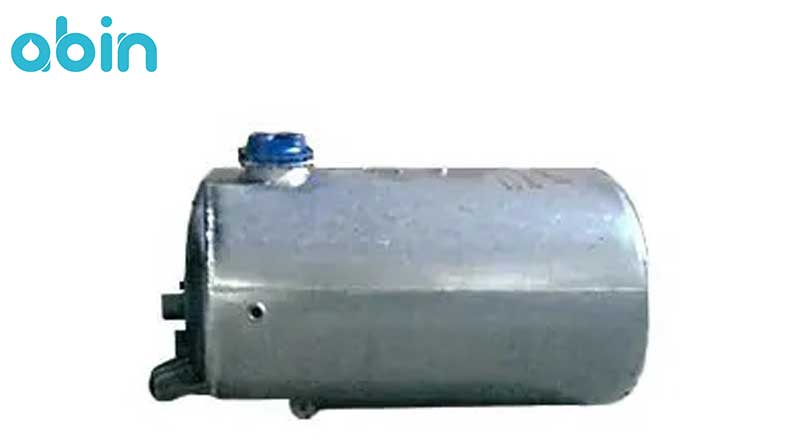

منبع کویل دار افقی 1500 لیتری- ضخامت 4 میلی متر رخشاب
منبع کویل دار افقی یا خوابیده 1500 لیتری رخشاب با ضخامت 4 میلی متر، برای گرم کردن آب با استفاده از کویل داخل آن مورد استفاده قرار می گیرد. این منبع از طریق یک کویل باعث گرم شدن آب مصرفی می شود. هم چنین از این منبع برای ذخیره آب گرم تامین شده نیز می توان استفاده کرد. منبع کویل دار، مخزنی است برای تامین آب گرم که از آب گرم یا بخار خروجی دیگ، جهت گرم کردن آب سرد ورودی استفاده می شود.
جنس منبع کویل دار خوابیده 1500 لیتری رخشاب در حالت عادی از گالوانیزه می باشد، اما امکان طراحی و ساخت آن مطابق با سفارش مشتری و با جنس های ورق آهنی یا استیل نیز وجود دارد. ظرفیت آب گرم این منبع کویل دار 1500 لیتر می باشد و ضخامت بدنه آن نیز 4 میلی متر است.

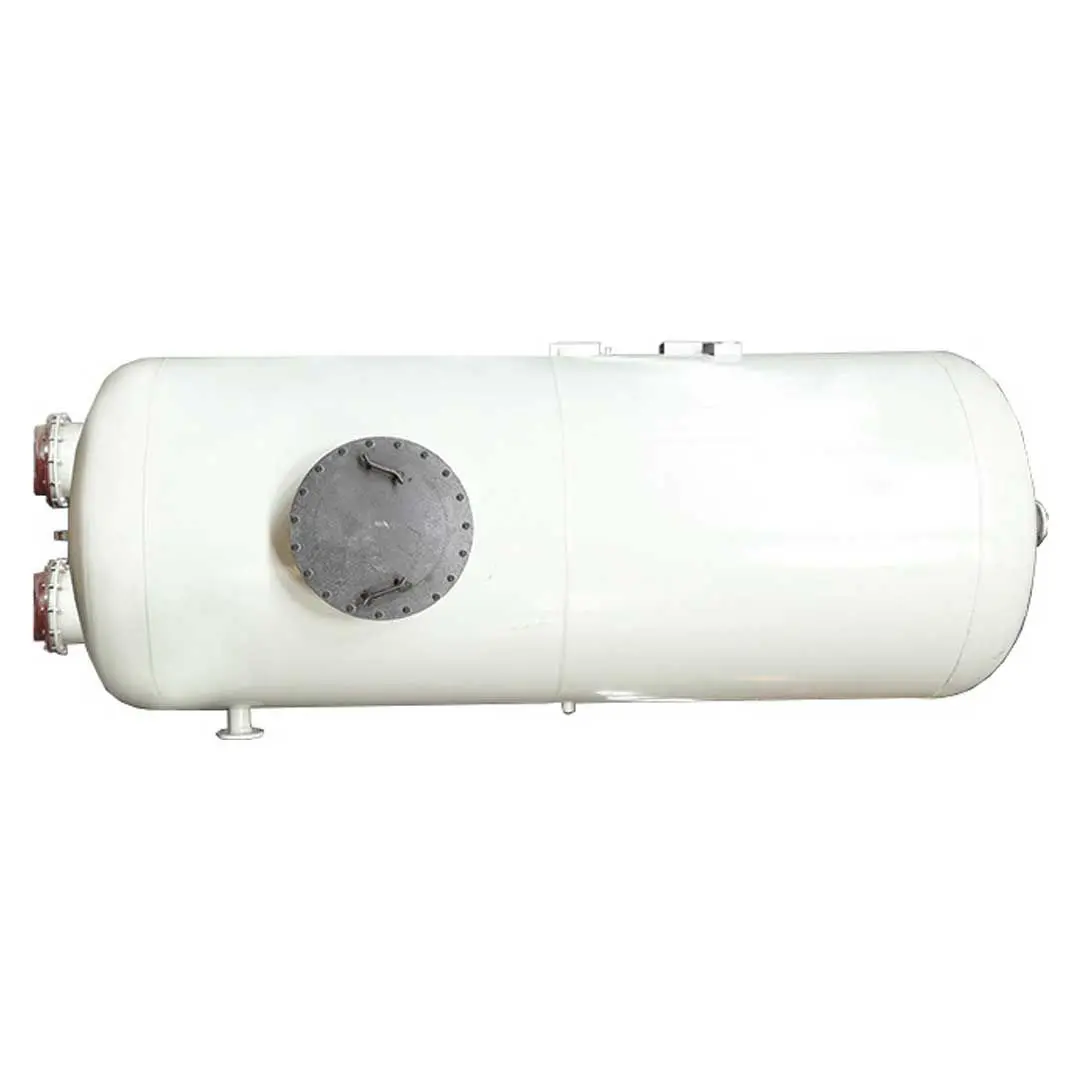

منبع کویلی از یک استوانه فلزی افقی تشکیل شده است و دو عدد عدسی محدب در بالا و پایین و چند رشته کویل دار دارد. قیمت منبع کویل دار به ظرفیت، کیفیت و جنس بدنه، جنس و مقدار کویل ها و ... بستگی دارد. همان طور که گفته شد، بدنه منبع کویل دار از گالوانیزه گرم می باشد، که بسته به کاربرد دارای ضخامت های مختلفی است. کویل ها نیز می توانند از جنس مس، استیل یا گالوانیزه باشند، که جنس آنها بر حسب نوع مصرف مشخص می شود.
مزیت استفاده از مخازن کویل دار، این است که در صورت مصرف نشدن آب گرم، آب گرم موجود در لوله ها به مخزن برمی گردد که باعث می شود از سرد شدن آب جلوگیری شود و همیشه آب گرم برای مصرف کننده آماده باشد.
منبع کویل دار از یک مخزن و یک یا چند کویل تشکیل شده است که دارای دو ورودی و دو خروجی می باشد. ورودی های منبع کویل دار، شامل یک ورودی آب سرد به مخزن کویلی و یک ورودی سیال گرم کننده به کویل است. خروجی های منبع کویل دار نیز شامل آب گرم تولیدی می باشد، که از منبع کویلی آب گرم خارج می شود. خروجی بعدی مربوط به سیالی است، که بعد از تبادل حرارت با آب داخل مخزن از کویل خارج می شود.
دمای آب ورودی، در حدود 25 درجه سانتی گراد و دمای آب خروجی معمولا در بازه بین 50 تا 60 درجه سانتی گراد می باشد. دمای آب داخل منبع کویلی نباید به زیر 50 درجه سانتی گراد برسد، زیرا محیطی برای رشد باکتری لژیونا ایجاد می شود.
عملکرد منبع کویل دار افقی 1500 لیتری رخشاب
منبع کویل دار 1500 لیتری رخشاب، برای تولید آب گرم مصرفی بهداشتی، مصارف خانگی سبک و مصارف صنعتی نیمه سنگین مورد استفاده قرار می گیرد. مکانیزم کارکرد منبع کویل دار به این صورت است که آب گرم شده توسط بویلر سیستم، به داخل کویل های منبع جریان پیدا می کند و باعث افزایش دمای آب سرد ورودی جریان یافته در داخل کویل های منبع می شود.
داخل منبع، کویل ها معمولا به شکل مارپیچ یا چرخشی قرار دارند. جنس کویل ها نیز می تواند بسته به نیاز مشتری و شرایط عملیاتی متفاوت باشد. استفاده از کویل مسی در منابع کویلی به علت بالا بودن ضریب هدایت حرارتی مس و هم چنین طول عمر زیاد آن، بهینه می باشد.
قیمت منبع کویل دار به پارامترهایی مانند جنس و بار حرارتی کویل بستگی دارد. در صورت نیاز سیستم طراحی شده، بر اساس بار حرارتی مورد نیاز، از یک یا دو کویل داخل دستگاه استفاده می شود. از مزیت های منبع کویل دار این است که آب مصرف نشده در سیستم، در یک مسیر برگشتی، دوباره به سمت منبع هدایت می شود. این موضوع باعث کاهش قابل ملاحظه در مصرف انرژی و افزایش راندمان دستگاه می شود.
درجه حرارت آب گرم مصرفی معمولا در دمای 50 تا 60 درجه سانتی گراد به دست مصرف کننده می رسد. نکته مهم این است که آب نباید در دمای کمتر از 50 درجه سانتی گراد باشد، زیرا کاهش دمای آب به زیر این مقدار باعث رشد باکتری لژیونا در آب می شود.
در مواردی که برای بالا بودن آب مصرفی محدودیت دمایی وجود داشته باشد، پیشنهاد می شود از مخلوط آب سرد و گرم داخل منبع استفاده شود، تا از رشد باکتری نیز جلوگیری کند.
ویژگی ها و مزایای منبع کویلی افقی 1500 لیتری رخشاب
منبع کویل دار آب گرم 1500 لیتری رخشاب، از محصولات با کیفیت تولید شده در ایران و مطابق با استانداردهای بین المللی می باشد. این منبع کویل دار آب گرم دارای مزایا و ویژگی های زیر می باشد:
1- سرعت و قدرت بالا
2- دارای ضخامت بدنه 4 میلی متر
3- دارای فلنج اتصال کوئل
4- دارای بوشن های ورودی و خروجی آب مصرفی
5- دارای بوشن های ورودی و برگشت آب بویلر
6- دارای بوشن اتصال فشارسنج و دماسنج
7- دارای دریچه بازدید
ظرفیت منبع کویل دار
یکی از پارامترهای مهم برای عمکلرد صحیح منبع کویل دار، محاسبه دقیق ظرفیت آن می باشد. مطابق با مبحث 16 مقررات ملی ساختمان، ظرفیت ذخیره منبع کویل دار و منابع ذخیره آب گرم مصرفی برای هر واحد مسکونی به صورت زیر می باشد:
1- آپارتمان تک خوابه: 75 لیتر در ساعت
2- آپارتمان دو خوابه: 110 لیتر در ساعت
3- آپارتمان سه خوابه: 150 لیتر در ساعت
حجم منبع کویل دار آب گرم بر اساس میزان تقاضا محاسبه می شود. برای واحدهای مسکونی این مقدار بین 100 تا 150 لیتر در ساعت می باشد. محاسبه مقدار واقعی آب گرم مصرفی و حجم منبع آب گرم با استفاده از دو رابطه زیر محاسبه می شود:
مقدار واقعی مصرف آب گرم= ضریب تقاضا * حداکثر مصرف آب گرم (GPH)
حجم منبع آب گرم= حداکثر مصرف آب گرم (GPH) * ضریب تقاضا * ضریب ذخیره منبع
ضریب تقاضا: به این دلیل که میزان مصرف آب گرم در طول شبانه روز یکسان نیست و در ساعات مختلف متفاوت است؛ هم چنین وسایل و تجهیزات مصرفی آب گرم مانند حمام، ظرفشویی و ... نیز به طور همزمان آغاز به کار نمی کنند. از این ضریب برای محاسبه دقیق تر مقدار آب گرم مصرفی استفاده می شود.
ضریب ذخیره منبع: در ساعاتی از شبانه روز به دلیل افزایش مصرف، ممکن است آب درون منبع کاهش پیدا کند و برای جبران کمبود آب باید آب سرد وارد منبع شود، که باعث سرد شدن آب گرم داخل منبع می شود. به همین دلیل حجم منبع ذخیره آب گرم را بیش تر از مقدار واقعی در نظر می گیرند.
انواع منبع کویل دار آبگرم از نظر نوع کویل
منابع کویل دار برای گرم کردن آب از کویل استفاده می کنند. کویل های مورد استفاده در این منابع به دو شکل، کویل های حلزونی یا اسپیرال و کویل U شکل می باشد.
کویل حلزونی از یک شاخه لوله تشکیل شده است، که به دلیل قرار گرفتن در داخل منبع آب گرم به صورت حلزونی در آمده است. در کویل های حلزونی، آب تنها از یک لوله و از یک مسیر مشخص عبور می کند و بعد از تبادل حرارت با جداره لوله از سمت دیگر آن خارج می شود.
کویل های U شکل نیز از چندین شاخه لوله که به شکل U خم شده اند، تشکیل شده است. در این نوع کویل، آب از چندین لوله و چندین مسیر عبور کرده و پس از تبادل حرارت با جداره لوله از سمت دیگر آن خارج می شود.
مزیت کویل های U شکل نسبت به کویل های حلزونی
کویل های U شکل نسبت به کویل های حلزونی دارای مزایای زیر می باشند:
1- به دلیل وجود چندین لوله در کویل های U شکل، دبی آب داغ بیش تری در آنها جریان پیدا می کند و در نتیجه ظرفیت حرارتی بالاتری نسبت به کویل های حلزونی دارد.
2- در کویل های U شکل در صورت رسوب گذاری و گرفتگی در یکی از لوله ها، لوله های دیگر جبران کننده دبی آب عبوری از لوله معیوب هستند. در صورتی که در کویل های حلزونی، گرفتگی لوله باعث از کار افتادن کویل می شود.
شرایط نصب و نگهداری از منبع کویل دار
برای نصب و نگهداری از منابع کویل دار باید موارد زیر رعایت شود:
1- منبع کویل دار حتما باید در محلی کاملا تراز شده نصب شود.
2- ظرفیت آب گرم برای هر واحد مسکونی از یک ساختمان باید حداقل 110 لیتر در نظر گرفته شود. هم چنین منبع کویل دار باید، به شیر اطمینان و تخلیه مجهز باشد.
3- دمای شیر اطمینان باید حداکثر 99 درجه سانتی گراد باشد، تا از افزایش حجم و فشار جلوگیری کند. هم چنین در صورتی که منبع در مکان مطمئنی نصب نشده است، باید با تسمه آن را محکم کرد تا باعث حوادث جانی و مالی احتمالی نشود.
منبع کویل دار، دارای مزایای زیادی از قبیل داشتن حجم ذخیره آب گرم مصرفی، طول عمر بالا، سهولت در نگهداری و بسیاری از ویژگی های مثبت دیگر می باشد. علاوه بر این، منبع کویل دار سطح رسوب گیری کمتری دارد، زیرا منافذی در آن وجود ندارد. هم چنین محصور بودن کامل سطح انتقال حرارت باعث افزایش راندمان منبع می شود.
آیا منبع کویل دار 1500 لیتری افقی رخشاب برای من مناسب است؟
منبع کویل دار افقی آب گرم 1500 لیتری رخشاب، برای گرم کردن آب با استفاده از کویل داخل آن مورد استفاده قرار می گیرد. این منبع از طریق یک کویل باعث گرم شدن آب مصرفی می شود. هم چنین از این منبع برای ذخیره آب گرم تامین شده نیز می توان استفاده کرد.منابع کویل دار در دسته بندی آبگرمکن های غیر مستقیم قرار می گیرند و با عنوان مبدل حرارتی از نوع پوسته و لوله شناخته می شوند. منابع کویل دار افقی، کاربردهای فراوانی دارند و در اغلب موتورخانه های خانگی و صنعتی از آنها استفاده می شود.
جنس منبع کویل دار افقی 1500 لیتری رخشاب در حالت عادی از گالوانیزه می باشد، اما امکان طراحی و ساخت آن مطابق با سفارش مشتری و با جنس های ورق آهنی یا استیل نیز وجود دارد. ظرفیت آب گرم این منبع کویل دار 1500 لیتر می باشد و ضخامت بدنه آن نیز 4 میلی متر است.
با توجه به تنوع در مدل ها و کاربردهای مختلف منابع کویل دار، بهتر است قبل از خرید با یک کارشناس خبره در این زمینه مشورت کنید. برای استفاده از امکان مشاوره رایگان abin.ir می توانید از طریق تماس تلفنی با کارشناسان ما در ارتباط باشید و به انتخابی درست و متناسب با نیاز خود برسید.
