پمپ طبقاتی عمودی لئو (LEO) مدل LVR 3-36

5
دسته بندی:

لئو (LEO)

پمپ طبقاتی عمودی لئو مدل  LVR 3-36

پمپ عمودی لئو مدل LVR 3-36 دارای مشخصه هایی نظیر حداکثر ارتفاع 228 متر و توان 4.5 اسب به بخار است و قادر به پمپاژ آب با دبی 4.5 متر مکعب بر ساعت نیز می باشد. این پمپ طبقاتی LEO به صورت چند طبقه (چند پروانه) طراحی و ساخته شده است و در مقابل بروز خوردگی و فشارهای عملیاتی در سیستم از مقاومت بالایی برخوردار می باشد. پمپ عمودی لئو مدل LVR 3-36 از نوع پمپ های طبقاتی استیل است که تمام قطعات دستگاه به جز هد و پایه پمپ از استیل ضد زنگ درجه 304 (درجه 316 به صورت سفارشی) تولید شده است. کاور و پایه این پمپ عمودی طبقاتی نیز از جنس چدن ضد زنگ گرید HT200 تهیه شده است.


پمپ های طبقاتی لئو تیپ LVR توانایی تولید دبی ها و هدهای بالا آب را با کمترین مصرف انرژی دارند. این پمپ طبقاتی لئو به صورت عمودی نصب می شود و دارای کمترین سطح مقطع است. بنابراین استفاده از آن در مکان های کوچک گزینه مناسبی به شمار می آید. شرکت LEO عرضه کننده محدوده وسیعی از پمپ های پرکاربرد متناسب با نیاز بازار است. محصولات این کمپانی شامل پمپ های خانگی، پمپ های گریز از مرکز، سیرکولاتور، پمپ های طبقاتی عمودی و افقی، پمپ های کف کش، لجن کش و پمپ های شناور است که در چاه کشاورزی عمیق مورد استفاده قرار می گیرد. پمپ های صنعتی و خانگی شرکت LEO به دلیل کیفیت بالا و قیمت مناسب در مقایسه با محصولات مشابه خود در بازار ایران محبوبیت بالایی را کسب نموده است. پمپ های تولیدی شرکت معتبر LEO به دلیل کیفیت بالا و طراحی مناسب در ساخت دستگاه استانداردهای معتبر جهانی نظیر استاندارد اتحادیه اروپا و استاندارد ACS را کسب نموده است.

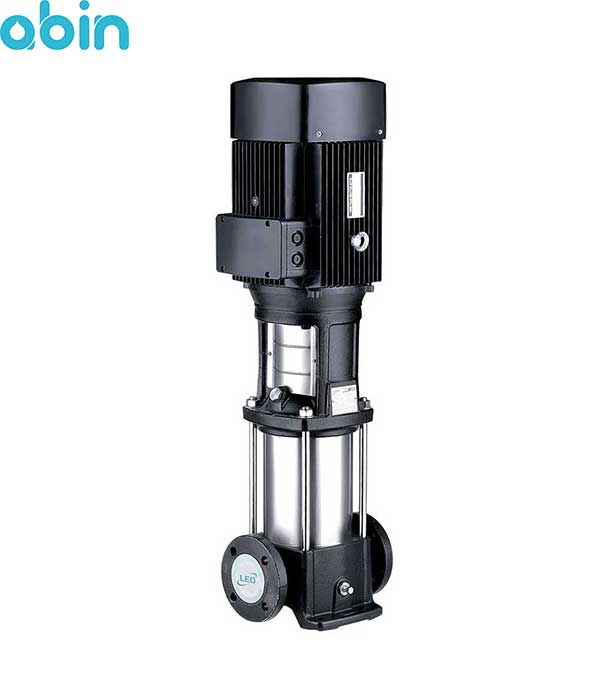

پمپ طبقاتی عمودی لئو LVR 3-36


کاربرد پمپ طبقاتی عموی LEO مدل LVR 3-36

پمپ طبقاتی عمودی لئو LVR 3-36 دارای کیفیت بالایی است و قادر به تولید فشارها و دبی های بالایی از آب نیز می باشد. از این پمپ طبقاتی عمودی LEO می توان در مصارف زیر استفاده نمود:


•    سیستم های برودتی و تهویه مطبوع
•    دستگاه های تصفیه آب RO و Ultrafiltration و تصفیه آب استخرها
•    افزایش فشار در خطوط آبرسانی در ساختمان های مرتفع
•    جهت آبرسانی به دیگ های بخار و مخازن تحت فشار
•    افزایش فشار در آب نماها و فواره ها
•    سیستم های آبیاری تحت فشار در صنعت باغبانی و کشاورزی
•    بوستر پمپ در سیستم های آبرسانی و اطفای حریق

باید توجه نمود که به منظور از استفاده از پمپ طبقاتی عمودی لئو LVR 3-36 لازم است که آب یا سیال مورد نظر کاملاً تمیز و عاری از هرگونه ذرات جامد نظیر شن و ماسه باشد. علاوه بر این سیال پمپاژ شده باید اشتعال ناپذیر، انفجار ناپذیر و دارای ویسکوزیته و مشخصاتی نزدیک به آب باشد.


نقاط قوت پمپ عمودی طبقاتی لئو مدل LVR 3-36

پمپ طبقاتی عمودی مدل LVR 3-36 دارای طراحی و ویژگی های منحصر به فردی است که آن را از محصولات مشابه خود متمایز می کنند. این مزیت های به شرح زیر هستند:


•    پمپاژ آب به صورت یکنواخت (نسبت به پمپ های افقی)
•    مقاومت بالا در برابر خوردگی و فشارهای عملیاتی
•    اجزا و قطعات بسیار مقاوم از جنس استیل و چدن ضد زنگ
•    کارکرد با صدای کمتر در مقایسه با پمپ های افقی
•    مشکلات کمتر در فرایند بالانس کوپلینگ در پمپ
•    نیاز کمتر به الکتروموتوری با توان بالا به منظور پمپاژ سیال
•    کاملاً پورتابل و دارای سطح مقطع کوچک

پمپ طبقاتی (Multistage pump)

پمپ های طبقاتی دسته ای از پمپ های پرکاربرد در مصارف صنعتی پمپ های سانتریفیوژ هستند که سازوکار آنها براساس نیروی گریز از مرکز می باشد. به ترتیب که مایع پس از ورود به مرکز پمپ، از پروانه ها و طبقات متوالی در دستگاه عبور کرده و فشار سیال مورد نظر افزایش می یابد. دسته از پمپ های سانتریفیوژ پمپ های طبقاتی هستند که در ساخت و طراحی آنها از طبقات و پروانه های متعددی بهره می رود. در این پمپ های طبقاتی الکتروموتور می تواند به صورت افقی یا عمودی در دستگاه نصب شود، بر این اساس به دو دسته طبقاتی عمودی و طبقاتی افقی طبقه بندی می گردند. در پمپ های طبقاتی پروانه توسط موتور یا الکتروموتور با سرعت بالایی دوران نموده و سیال قرار گرفته در میان پروانه های همراه با پره های آن به دوران در می آید. در نتیجه انرژی جنبشی سیال افزایش یافته و به دلیل نیروی گریز از مرکز به بیرون پرتاب می گردد. این امر موجب افزایش فشار و انجام فرایند پمپاژ سیال خواهد شد.


پمپ طبقاتی سری LVR لئو

پمپ های تولیدی کمپانی لئو در مدل ها و کاربردهای متنوعی تولید می شوند که رنج وسیعی از پرکاربردترین پمپ های صنعتی، خانگی و کشاورزی را در بر می گیرد. در میان این محصولات، پمپ های طبقاتی استیل در انواع و مدل های مختلفی تولید می شوند که شامل پمپ های طبقاتی افقی سری ECH و EDH و پمپ های طبقاتی عمودی سری LVR ،LVS و LVB هستند.


بدنه پمپ های طبقاتی LEO سری LVR از جنس استیل ضد زنگ 304 است و دارای کاربرد گسترده ای در مصارف خانگی، صنعتی و تجاری جهت آبرسانی و تقویت فشار می باشند. این پمپ های طبقاتی لئو قادر به پمپاژ سیال با حداکثر دمای 65 درجه سانتی گراد هستند که به دلیل بازده و قدرت بالای پمپ و بهره گیری از سیم پیچ مسی در الکتروموتور پمپ دستگاه می باشد. به منظور استفاده از این پمپ های طبقاتی حداکثر دمای محیط باید 40 درجه سانتی گراد باشد و جهت استفاده در دماهای بالاتر از 40 درجه و با ارتفاعات بالاتر از 1000 متر از سطح دریا استفاده از پمپی با الکتروموتور قوی تر ضروری است.


فشار کلی پمپ های طبقاتی به دلیل طراحی چند طبقه ای، معمولاً از مجموع فشارهای هر طبقه بدست می آید. بنابراین می توان دریافت که این پمپ ها می توانند حجمی معینی از یک سیال را توسط الکتروموتوری کم توان تر نسبت به پمپ های تک پروانه به ارتفاع معین انتقال دهد. پمپ های طبقاتی آب برحسب موقعیت الکتروموتور به طور کلی در دو نوع افقی و عمودی ساخته می شوند. تفاوتی که این پمپ های طبقاتی را از یکدیگر تفکیک می کند، این است که در دبی و هد معین، پمپ های عمودی طبقاتی نسبت به پمپ های افقی فضای کوچکتری را اشغال کرده و دارای کارکرد با صدای پایین و استهلاک و خرابی کمتری خواهند بود. اما باید توجه داشت که در پمپ های طبقاتی عمدتاً فاصله پروانه ها و بدنه دستگاه کم می باشد، بنابراین امکان آسیب بر بدنه پمپ های طبقاتی وجود خواهد داشت.

اجزای مهم پمپ طبقاتی عمودی مدل LVR 3-36

پمپ طبقاتی عمودی مدل LVR 3-36 لئو دارای اجزای مهم به شرح زیر می باشد:


•    الکتروموتور (electro motor): بخش الکتریکی پمپ طبقاتی را الکتروموتور آن تشکیل می دهد که در واقع به منزله موتور تولید کننده انرژی دستگاه محسوب می گردد.
•    بدنه پمپ (کاور اصلی پمپ): بدنه پمپ در حقیقت کاور اصلی دستگاه را تشکیل می دهد و تمام قطعات پمپ را در خود جای می دهد.
•    پروانه ها (vane-impeller): نقش پروانه ها در پمپ طبقاتی تامین انرژی موردنیاز برای پمپاژ سیال است.
•    دیفیوزر: بخشی از پمپ طبقاتی را تشکیل می دهد که با پروانه های پمپ در ارتباط است.
•    شفت: شفت در واقع محور اصلی پمپ است که سایر اجزا نظیر پروانه ها، کاسه ها و دیفیوزر ها را در یک محور قرار می دهد.
•    کوپلینگ یا مکانیکال سیل (mechanic seal): به منظور آب بندی و جلوگیری از نشت سیال در پمپ از فرایندی به نام کوپلینگ استافده می شود.

تعمیر و نگهداری از پمپ های طبقاتی لئو


پمپ های طبقاتی (افقی و عمودی) به دلیل داشتن چندین پروانه و کاسه پروانه که درون شافت و بخش اصلی پمپ قرار می گیرند، تعمیر و نگهداری از این پمپ ها از حساسیت بالایی برخوردار است. اگر پمپ های طبقاتی LEO به صورت دوره ای سرویس و تعمیر شود، در هر دوره فرایند تعمیر دستگاه پیچیدگی بالایی نداشته و از استهلاک و خرابی دستگاه پس از زمان کوتاهی جلوگیری می شود. پس از مدتی استفاده از پمپ های طبقاتی باید دستگاه توسط کارشناس مجرب سرویس شود. در این راستا، تامین اجزای اصلی و تجهیزات ضروری و نیز بهره بردن از نیروی مجرب لازمه تعمیر و نگهداری از پمپ است که سبب استفاده از پمپ طبقاتی در مدت طولانی تری خواهد شد. برخی قطعات پمپ های طبقاتی لئو به مرور زمان با استهلاک مواجه می شوند و باید جایگزین شوند. از جمله این اجزا می توان به پروانه ها و مکانیکال سیل (Mechanical seals) در پمپ اشاره نمود. مکانیکال سیل یکی از اجزای پمپ های سانترفیوژی است که به منظور انجام فرایند پکینگ یا جلوگیری از خروج سیال تحت فشار درون پمپ به بیرون استفاده می شود. پکینگ در واقع فرایندی است که در آن از تعدادی حلقه های نرم و انعطاف پذیر در محفظه آب بندی پمپ استفاده می گردد. اگر عملیات تعمیر پمپ های طبقاتی به درستی انجام نشود، ممکن است پس از مونتاژ پروانه ها در شافت مرکزی پمپ، تلورانس مورد نظر تولید کننده ایجاد نشود و پس از شروع به کار پمپ بلافاصله در بخش مکانیکال سیل نشتی ایجاد شود. این اتفاق می تواند سبب خرابی بوش سرامیکی در پمپ گردد.

ویژگی های پمپ طبقاتی لئو مدل LVR 3-36

ویژگی ها و مشخصات فنی پمپ های طبقاتی مدل LVR 3-36 به شرح زیر هستند:

بازه دبی پمپ

4.5 متر مکعب بر ساعت

توان

4.5 اسب بخار

ماکزیمم هد

228 متر

کلاس حفاظتی موتور

55IP

دهانه ورودی

1 اینچ (DN25)

دهانه خروجی

1 اینچ (DN25)

بازه PH سیال

4-10

بازه دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند متفاوت باشد)

تعداد پروانه ها (طبقات)

36

منبع انرژی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس کانکشن پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)


آیا پمپ طبقاتی عمودی لئو مدل LVR 3-36 انتخاب مناسبی است؟

پمپ عمودی لئو مدل LVR 3-36 دارای مشخصه هایی نظیر حداکثر ارتفاع 228 متر و توان 4.5 اسب به بخار است و قادر به پمپاژ آب با دبی 4.5 متر مکعب بر ساعت نیز می باشد. این پمپ طبقاتی LEO به صورت چند طبقه (چند پروانه) طراحی و ساخته شده است و در مقابل بروز خوردگی و فشارهای عملیاتی در سیستم مقاومت بالایی را از خود نشان می دهد. پمپ عمودی لئو مدل LVR 3-36 نوعی پمپ های طبقاتی استیل است که تمام قطعات دستگاه به جز هد و پایه پمپ از استیل ضد زنگ درجه 304 (درجه 316 به صورت سفارشی) ساخته شده است. پمپ های طبقاتی لئو تیپ LVR توانایی تولید دبی ها و هدهای بالا آب را با کمترین مصرف انرژی دارند و به صورت عمودی و با کمترین سطح مقطع در سیستم نصب می شوند.


شرکت LEO تولید کننده محدوده وسیعی از پمپ های پرکاربرد نظیر پمپ های خانگی، پمپ های گریز از مرکز، سیرکولاتور، پمپ های طبقاتی عمودی و افقی، پمپ های کف کش، لجن کش و پمپ های شناور است که در چاه کشاورزی عمیق مورد استفاده قرار می گیرد. پمپ های تولیدی شرکت معتبر LEO به دلیل کیفیت بالا و طراحی مناسب در ساخت دستگاه استانداردهای معتبر جهانی نظیر استاندارد اتحادیه اروپا و استاندارد ACS را دریافت کرده اند.


فروشگاه تصفیه آب آبین عرضه کننده انواع پمپ های صنعتی با برندهای معتبر است که برای رفاه مشتریان خود امکان دریافت مشاوره رایگان نیز قرار داده است. چنانچه قصد خرید و دریافت مشاوره رایگان کارشناسان مجرب را دارید به سایت abin.ir مراجعه کنید.

پمپ های طبقاتی LEO

ماکزیمم فشار
22.6 بار
ماکزیمم دبی پمپ
4.5 متر مکعب بر ساعت
توان موتور
4.5 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1 اینچ (DN25)
ماکزیمم هد پمپ
228 متر
