پمپ سیرکولاتور CNP مدل TD50-24/2


پمپ سیرکولاتور خطی CNP مدل TD50-24/2 از پمپ های گریز از مرکز تک مرحله ای با طراحی منحصر به فرد و مجهز به فن خنک کننده موتور می باشد. این پمپ سیرکولاتور خطی به دلیل طراحی مطابق با تکنولوژی روز دنیا و سطح کیفی و ایمنی بالا، طول عمر بالا و سهولت در نصب، در سال های اخیر در بازار ایران با استقبال زیادی مواجه شده است. پمپ سیرکولاتور خطی CNP مدل TD50-24/2 دارای موتور TEFC و محفظه بسته می باشد، بنابر این نسبت به پمپ های سیرکولاتور خطی دیگر کمتر در معرض آلودگی محیط قرار می گیرد.
علاوه بر این با توجه به طراحی منحصر به فردی که دارد، عملیات نگهداری و تعمیرات آن نیز آسان شده است، زیرا می توان با باز کردن Head و بدون نیاز به جدا کردن کامل پمپ از خطوط لوله کشی، تعمیرات لازم را در کمترین زمان ممکن انجام داد.
پمپ سیرکولاتور خطی CNP مدل TD50-24/2 دارای توان 3 کیلو وات و موتور الکتریکی سه فاز (380 ولت) می باشد. از مزیت های پمپ سیرکولاتور خطی TD50-24/2 طراحی مناسب و فضای کمی است که در محل نصب اشغال می کند، بنابر این برای مکان هایی با فضای کم، گزینه مناسبی می باشد.

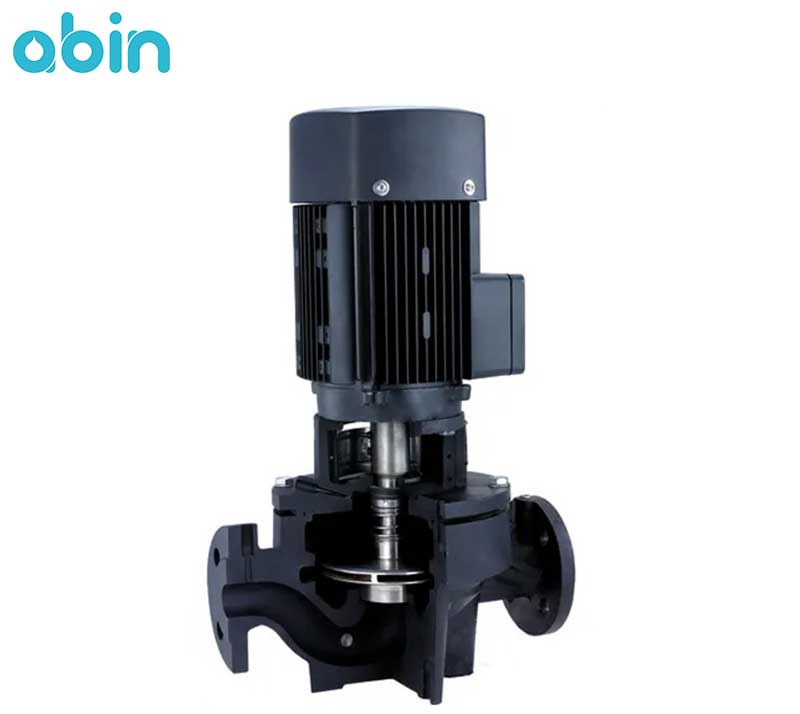

پمپ سیرکولاتور سی ان پی مدل TD50-24/2


سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD50-24/2 باید خواصی مشابه آب داشته و عاری از هر نوع ماده جامد و ذرات معلق باشد. علت تاکید به استفاده از سیالی با این مشخصات، این است که پمپ های سیرکولاتور خطی بسیار حساس می باشند و وجود ذرات معلق در آب ورودی باعث آسیب زدن به قطعات داخلی آنها می شود. مشخصات دقیق سیال مجاز برای ورود به پمپ های سیرکولاتور در کاتالوگ ارائه شده از طرف شرکت سازنده آمده است، اما به طور کلی سیال ورودی به پمپ های CNP باید ویژگی هایی شامل: رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن را داشته باشد.


تکنولوژی TEFC در موتور پمپ سیرکولاتور خطی CNP مدل TD50-24/2


موتور الکتریکی نوع (TEFC (Totally Enclosed, Fan-cooled با محفظه کاملا بسته طراحی می شود، که از ورود آزادانه هوا و آلودگی های محیطی به داخل پمپ جلوگیری می کند. این موضوع در کنار افزایش کیفیت عملکرد پمپ سیرکولاتور، باعث افزایش طول عمر آن نیز می شود.
نقطه قوت الکتروموتورهای TEFC این است که از یک فن برای خنک سازی بدنه پمپ استفاده می کنند. این فن هوای خنک بیرون را به بدنه پمپ می دمد، تا از داغ شدن آن جلوگیری کرده و عملکرد پمپ را بهبود دهد.
الکتروموتورهای نوع TEFC از دو بخش روتور و استاتور تشکیل شده اند. استاتور بخش ثابت موتور الکتریکی می باشد، که از روی هم قرار گرفتن تعدادی ورقه نازک تشکیل شده است.
بر روی ساختار استوانه ای استاتور شیارهایی قرار دارد، که سیم پیچ موتور در این شیارها قرار می گیرد. با القای بار الکتریکی به استاتور میدان مغناطیسی ایجاد می شود، که باعث چرخش روتور و انتقال حرکت به محور پمپ می شود. روتور به عنوان بخش دیگری از الکتروموتور، از ورقه های فولادی و عایق تشکیل شده است. روتور نیز دارای شیارهایی می باشد و سیم پیچی روی آن بر حسب نوع موتور الکتریکی تعیین می شود. موتورهای الکتریکی TEFC نسبت به موتورهای باز حفاظت بالاتری از پمپ دارند، ولی در عین حال قیمت آنها نیز بیش تر می باشد.


پمپ سیرکولاتور خطی CNP مدل TD50-24/2 چه مزیت هایی دارد؟


پمپ سیرکولاتور خطی CNP مدل TD50-24/2، بر اساس به روز ترین تکنولوژی روز دنیا طراحی و ساخته شده است. مزیت اصلی این پمپ سیرکولاتور خطی، جنس قطعات آن است که در کنار طراحی منحصر به فرد، دوام و طول عمر بالای پمپ را تضمین می کند. دیگر مزیت های پمپ سیرکولاتور خطی CNP مدل TD50-24/2 شامل موارد زیر می باشد:


1- صرفه جویی در مصرف انرژی
2- صدای کم پمپ در زمان کار به دلیل جنس قطعات داخل پمپ و بالانس بودن پروانه
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد، بنابر این باعث سهولت در عملیات تعمیر پمپ می شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی با طول عمر بالا
6- نصب سریع و آسان
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- قابل استفاده در هر دو سیستم سیرکولاسیون آب گرم و سرد
9- دارای موتور الکتریکی از نوع TEFC با محفظه کاملا بسته و یک فن برای خنک سازی بدنه پمپ سیرکولاتور
10- دارای سطح استاندارد کیفی و ایمنی بالا و کسب استانداردهای مربوطه از سازمان های اروپایی و آمریکایی
11- دارای ابعاد کم در زمان طراحی و بهترین گزینه برای مکان هایی که با کمبود فضا مواجه هستند.


پمپ سیرکولاتور خطی CNP مدل TD50-24/2 شامل چه بخش هایی است؟


پمپ های سیرکولاتور خطی CNP از قطعات داخلی با کیفیت و تکنولوژی به روز در ساخت پمپ های سیرکولاتور بهره مند می باشد. همه موارد ذکر شده در بخش قبل باعث شده است، پمپ های سیرکولاتور CNP به یکی از برندهای برتر و پر کاربرد در میان پمپ های سیرکولاتور تبدیل شود. در ادامه با جنس قطعات مختلف پمپ سیرکولاتور خطی CNP مدل TD50-24/2، که یکی از دلائل عمده در کیفیت بالای پمپ می باشد، آشنا می شویم.
بدنه پمپ از جنس چدن HT200 یا چدن ضد زنگ می باشد، که در افزایش استقامت پمپ و حفاظت از قطعات آن در برابر عوامل خارجی نقش به سزایی دارد. علاوه بر این، بدنه پمپ سیرکولاتور خطی CNP مدل TD50-24/2 با رنگ دو لایه پوشیده شده است، که در برابر رطوبت و تغییرات آب و هوا، باعث حفاظت بیش تر از پمپ می شود. جنس پروانه این پمپ سیرکولاتور از چدن ضد زنگ می باشد که در برابر خوردگی مقاوم می باشد و صدای پمپ در حین کار را کاهش می دهد. شافت موتور پمپ نیز از استیل 420 می باشد، که بالاترین گرید سختی در میان گریدهای دیگر استنلس استیل را دارا می باشد.
پمپ سیرکولاتور TD50-24/2 برند CNP از دو بخش مکانیکی و الکتروموتور تشکیل شده است. بخش مکانیکی از طریق head به موتور متصل شده است و به راحتی می توان آن را از موتور جدا کرد. بعد از نصب پمپ سیرکولاتور CNP مدل TD50-24/2، بدنه پمپ به موازات خطوط لوله قرار گرفته که در زمان نگهداری و در صورت نیاز به تعمیرات، باعث عملکرد نرمال پمپ می شود.
بخش های مختلف و قطعات داخلی پمپ سیرکولاتور خطی CNP مدل TD50-24/2 به ترتیب شماره های تصویر در زیر آمده است:

اجزای پمپ سیرکولاتور خطی CNP


•    شماره 1: بدنه: چدن HT200
•    شماره 2: پروانه: HT200 یا ZG07C19Ni9
•    شماره 3:  سر پمپ: HT200 یا همان چدن ضد زنگ
•    شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
•    شماره 5: صفحه محافظ: 06Cr19Ni10
•    شماره 6: شفت: 20Cr13
•    شماره 7: پیچ هواگیری: 06Cr19Ni10
•    شماره 8: رینگ: NBR با کشش و مقاومت بالا در برابر پارگی و مقاوم در برابر سایش
•    شماره 9: توپی: 06Cr19Ni10



کاربردهای پمپ سیرکوله خطی CNP مدل TD50-24/2


پمپ سیرکولاتور خطی CNP مدل TD50-24/2 برای تفکیک از سایر مدل های پمپ های سیرکولاتور خطی CNP، یک کد شناسایی در عبارت مدل خود دارد، که هر بخش از آن نشان دهنده یک مشخصه از پمپ به شرح زیر می باشد:


•    TD: پمپ سیرکولاتور خطی CNP
•    رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
•    رقم بعد از خط تیره: هد پمپ بر حسب متر
•    عدد 2 بعد از ممیز: تعداد قطب الکتروموتور
پمپ سیرکولاتور خطی CNP مدل TD50-24/2 برای موارد زیر قابل استفاده می باشد:


1- کاربرد های پمپ سیرکوله خطی CNP مدل TD50-24/2 برای سیرکولاسیون سیال در موارد تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، شامل موارد زیر می باشد:


•    پمپ سیرکولاتور اصلی
•    پمپ بویلر با خروجی های مختلف
•    پمپ مدار ترکیبی
•    پمپ سیستم های فشار ثابت
•    سیرکولاسیون آب گرم شهری
2- در صنایع شیمیایی، دارویی، غذایی، رنگ سازی و موارد مشابه نیز کاربردهای پمپ سیرکولاتور TD50-24/2 برند CNP شامل موارد زیر می باشد:


•    تامین سیال
•    تقویت فشار سیستم
•    سیستم های سیرکولاسیون مدار ترکیبی


حداقل فشار ورودی NPSH برای پمپ های سیرکولاتور خطی CNP


(NPSH (Net Posetive Suction Head هد مکش مثبت خالص، پمپ های آب می باشد. اگر فشار پمپ از فشار بخار استفاده شده برای انتقال مایع کمتر باشد، پدیده کاویتاسیون رخ می دهد. برای جلوگیری از پدیده کاویتاسیون، حداقل فشار در قسمت ورودی به پمپ باید ثابت باشد.


حداکثر ضربه مکش با استفاده از فرمول زیر محاسبه می شود:


H=Pb*10.2-NPSH-Hf-Hv-Hs


هر کدام از عبارات این فرمول نشان دهنده یک مشخصه به صورت زیر می باشند:


•    H: حداکثر هد مکش بر حسب متر
•    Pb: فشار جو بر حسب بار (در سیستم های بسته، Pb به معنی فشار سیستم می باشد)
•    NPSH: هد مکش مثبت خالص
•    Hf: اتلاف خطوط لوله کشی در ورودی پمپ بر حسب متر (مطابق با حداکثر جریان ممکن در خط لوله)
•    Hv: فشار بخار که به دمای سیال و مقدار فشار بخار بستگی دارد.
•    Hs: حاشیه ایمنی (حداقل 0.5 متر)


اگر نتیجه حاصل از فرمول بالا برای H مثبت باشد، می تواند نشان دهنده این باشد که پمپ در شرایط زیر حداکثر ضربه مکشی H کار می کند؛ اما در صورتی که مقدار آن منفی باشد، تامین حداقل هد فشار ورودی ضروری است.
در شرایط معمولی نیازی به انجام محاسبات بالا نمی باشد. از فرمول بالا برای محاسبه H در شرایط زیر استفاده می شود:


1- دمای سیال از حد معمول بالاتر باشد.
2- مقدار جریان سیال از جریان اسمی بیش تر باشد.
3- هد مکش از حد معمول بیش تر یا طول خط لوله خیلی زیاد باشد.
4- فشار سیستم خیلی پایین باشد.
5- شرایط بد و نامساعد ورودی


آیا پمپ سیرکولاتور خطی CNP مدل TD50-24/2 انتخاب مناسبی است؟


پمپ سیرکولاتور خطی CNP مدل TD50-24/2 از پمپ های سانتریفیوژ تک مرحله ای با هد 24 متر می باشد. سیال ورودی به این پمپ سیرکولاتور خطی، باید خواصی نزدیک به آب داشته باشد، در غیر این صورت با توجه به حساسیت پمپ های سیرکولاتور، ورود این ذرات می تواند آسیب های جدی به پمپ سیرکولاتور خطی وارد کند. سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD50-24/2 باید تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد.
پمپ های سیرکولاتور خطی CNP، با توجه به مزیت هایی از جمله مصرف کم انرژی، طراحی به روز، اتصالات ایمن، سهولت در نصب، قابلیت استفاده برای هر دو سیستم سیرکولاسیون آب سرد و گرم و ... به یکی از پر کاربردترین و با کیفیت ترین پمپ های سیرکولاتور موجود در بازار ایران تبدیل شده اند.
برای انتخاب و خرید پمپ های سیرکولاتور باید پارامترها و مشخصات سیستم مانند نوع پمپ سیرکولاتور، برند و مدل آن، مقدار هد و دبی را در نظر گرفت. به همین دلیل انتخاب پمپ متناسب با نیازتان ممکن است کمی مشکل به نظر برسد. بنابر این در صورت نیاز به دریافت مشاوره برای خرید پمپ سیرکولاتور مناسب برای سیستم تان، می توانید از طریق تماس تلفنی با متخصصان تصفیه آب آبین، از امکان مشاوره رایگان تلفنی برای انتخاب محصولی مناسب استفاده کنید.
هم چنین فرصت مشاوره رایگان تلفنی جهت اطلاع از شرایط طراحی، ساخت و پیاده سازی سیستم های تصفیه آب صنعتی نیز برای سهولت در امر خرید و پاسخگویی به سوالات شما عزیزان فراهم شده است.

پمپ سیرکولاتور

مدل
TD50-24/2
وزن
74 کیلوگرم
طول
632 میلی متر
نحوه عملکرد
سه فاز 380 ولت
دور الکتروموتور
2900 دور در دقیقه
حداکثر دبی
25 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
24 متر
جنس بدنه
چدن ضد زنگ HT200
جنس شافت
استنلس استیل 420
جنس پروانه
HT200 یا ZG07C19Ni9
دمای سیال
15- تا 110 درجه سانتی گراد
نوع سیال
سیال تمیز و بدون مواد جامد و ساینده، تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره
فرکانس
50 هرتز
