پمپ سیرکولاتور CNP مدل TD32-18/2


پمپ سیرکولاتور خطی CNP مدل TD32-18/2 از پمپ های سانتریفیوژ خطی تک مرحله ای مجهز به موتور الکتریکی و سیل مکانیکی استاندارد می باشد. در مقایسه با دیگر پمپ های سیرکولاتور با ساختار مشابه، پمپ سیرکولاتور خطی CNP مدل TD32-18/2 نیز تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD32-18/2 باید دارای ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد. هم چنین سیال نباید دارای هیچ ماده جامدی باشد، که باعث وارد آوردن آسیب به پمپ سیرکولاتور شود.
پمپ سیرکولاتور خطی CNP مدل TD32-18/2، از پمپ های سیرکولاتور خطی چینی موجود در بازار ایران است که به دلیلی طراحی بسیار عالی و کیفیت مواد اولیه استفاده شده در ساخت آن، به عنوان پمپ سیرکولاتور مناسب در کاربردهایی مانند سیستم سیرکولاسیون موتورخانه و موارد مشابه قابل استفاده می باشد. طراحی منحصر به فرد پمپ سیرکولاتور خطی TD32-18/2 برند CNP باعث شده است، که این پمپ سیرکولاتور، ابعاد کمی داشته باشد و فضای کمی اشغال کند، بنابر این در مکان هایی که با کمبود فضا مواجه هستند، استفاده از پمپ سیرکولاتور چینی TD32-18/2 می تواند پاسخگوی نیاز سیستم باشد.

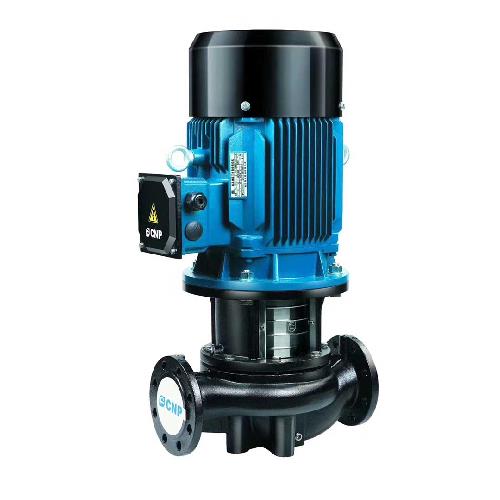

پمپ سیرکولاتور خطی CNP مدل TD32-18/2


مزیت های منحصر به فرد پمپ سیرکولاتور خطی CNP مدل TD32-18/2

پمپ سیرکولاتور خطی CNP مدل TD32-18/2، با استفاده از مکانیزم های طراحی روز پمپ های سیرکولاتور و تکنولوژی های نوین طراحی و ساخته شده است. به همین دلیل سازگاری خوبی با سیستم های سیرکولاسیون مختلف دارد. مزیت های منحصر به فرد پمپ سیرکولاتور CNP مدل TD32-18/2 شامل موارد زیر می باشد:


1- مصرف پایین انرژی
2- صدای بسیار کم پمپ در حین کار
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که در صورت بروز عیب در پمپ، تنها با باز کردن بالای پمپ می توان پمپ را تعمیر کرد و نیازی نیست پمپ از خط لوله جدا شود.
5- قیمت مناسب و طراحی بسیار عالی به عنوان یکی از پر کاربردترین پمپ های سیرکولاتور خطی
6- نصب سریع و راحت
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی و اتصالات ایمن که باعث افزایش طول عمر و ایمنی پمپ می شود.
9- مدل TD32-18/2 پمپ سیرکولاتور خطی CNP هم با موتور الکتریکی تک فاز و هم سه فاز طراحی می شود.


مشخصات فنی پمپ سیرکولاتور خطی CNP مدل TD32-18/2


پمپ سیرکولاتور خطی CNP مدل TD32-18/2 با دور موتور 2900 دور دقیقه را می توان از نظر راندمان و بازدهی در رده پمپ های با کیفیت و پر کاربرد قرار داد. یکی از دلایل پر استفاده بودن پمپ های سیرکولاتور  خطی CNP، راحتی و سرعت نصب آنها می باشد؛ هم چنین به دلیل طراحی خاص، موقع تعمیرات نیازی به جدا کردن پمپ از خطوط لوله کشی نمی باشد.
بدنه پمپ از جنس HT200 می باشد، که باعث افزایش استقامت پمپ در برابر عوامل و ضربات خارجی می شود. علاوه بر این بدنه پمپ سیرکولاتور خطی CNP مدل TD32-18/2 با رنگ دو لایه پوشیده شده است، که باعث حفاظت از پمپ در برابر خوردگی در شرایط رطوبت محیط می گردد.


جدول کارایی برای پارامترهای اصلی پمپ سیرکولاتور خطی CNP مدل TD32-18/2، شامل هد و دبی و تغییر این دو پارامتر نسبت به یکدیگر در جدول زیر آمده است:

مدل

توان موتور

 دبی (متر مکعب در ساعت)

 2

4

6

8

10

12.5

TD32-18/2

کیلووات

هد (متر)

19.4

19.1

18.7

18

16.7

14.3

 1.1




مشخصات فنی پمپ سیرکولاتور خطی CNP مدل TD32-18/2 شامل موارد زیر می باشد. جنس قطعات مختلف پمپ نیز طبق شماره گذاری تصویر زیر در مشخصات فنی آمده است:


•    جنس شفت: استنلس استیل 420
•    حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
•    محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
•    جنس بدنه (1): HT200
•    جنس پروانه (2): HT200 یا ZG07C19Ni9
•    جنس  سر پمپ (3): HT200
•    جنس سیل مکانیکی (4): کربن یا کاربید سیلیکون
•    جنس صفحه محافظ (5): 06Cr19Ni10
•    جنس شفت (6): 20Cr13
•    جنس پیچ هواگیری (7): 06Cr19Ni10
•    جنس رینگ (8): NBR
•    جنس توپی (9): 06Cr19Ni10




بخش های مختلف پمپ سیرکولاتور

در رابطه با دمای سیال ورودی به پمپ، جدول زیر برای انواع سیال و محدوده دمای مجاز در هر حالت توسط کارخانه سازنده پمپ های سیرکولاتور CNP ارائه شده است:

سیال حداکثر دما

حداکثر دما

 خصوصیات لازم سیال

آب

آب های زیر زمینی

کمتر از 90 درجه سانتی گراد

-

   آب ورودی به بویلرها    آب ورودی به بویلرها

کمتر از 110 درجه سانتی گراد

-

 آب تغذیه منطقه ای

 کمتر از 110 درجه سانتی گراد

-

 آب چگال شده (غلیظ شده)

کمتر از 90 درجه سانتی گراد

-

آب نرم شده

 15- تا 110 درجه سانتی گراد

-

آب قلیایی

-

قلیائیت پایین

 روان کننده ها و خنک کننده ها

-

 ناخالصی ها کم و اضافی در سیال می تواند به آب بند شفت آسیب بزند.

خنک کننده ها

 ضد یخ بر پایه هیدرو کربن

 کمتر از 50 درجه سانتی گراد

 یخ زدگی کم می تواند باعث آسیب به شفت شود.

ترکیبات الکلی

 کمتر از 50 درجه سانتی گراد برای ترکیبات 50%

-

 30% شورابه (محلول کلسیم کلراید و ...)

 کمتر از 50 درجه سانتی گراد

یخ زدگی کم می تواند باعث آسیب به شفت شود.

محلول های ارگانیک

الکل ایزوپروپیل

کوچکتر و مساوی 60 درجه سانتی گراد

سیال اشتعال پذیر

الکل پروپیل

 کوچکتر و مساوی 60 درجه سانتی گراد

-

اکسید کننده ها

هیدروژن پراکسید

کوچکتر و مساوی 60 درجه سانتی گراد (برای ترکیبات 20%)




*** در صورتی که گرانروی یا چگالی سیال بیش از حد مجاز باشد، منحنی بازدهی پمپ کاهش پیدا کرده و مصرف انرژی آن افزایش می یابد.


کاربردهای پمپ سیرکولاتور خطی CNP مدل TD32-18/2


پمپ سیرکولاتور خطی CNP مدل TD32-18/2 مانند سایر مدل های تولیدی کارخانه CNP دارای کد شناسایی تشکیل شده از اعداد می باشد، که هر بخش معرف مشخصه ای از پمپ سیرکولاتور CNP می باشد. در پمپ سیرکولاتور خطی CNP مدل TD32-18/2 اعداد موجود در مدل پمپ نشان دهنده مشخصات زیر می باشد:


•    TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
•    رقم قبل از خط تیره: قطر دهانه ورودی و خروجی
•    رقم بعد از خط تیره: هد پمپ بر حسب متر
•    عدد 2 بعد از ممیز: تعداد قطب موتور الکتریکی


پمپ سیرکولاتور خطی CNP مدل TD32-18/2 دارای کاربردهای وسیعی می باشد، که از مهم ترین آنها می توان به دو مورد زیر اشاره کرد:


- سیرکوله کردن انواع آب (طبق جدول ارائه شده در بالا) در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی منطقه ای و سیستم های خنک سازی با استفاده از پمپ سیرکولاتور خطی CNP مدل TD32-18/2 کاربردهای زیر را پوشش می دهد:


•    پمپ سیرکولاتور اصلی سیستم
•    پمپ مدار ترکیبی
•    پمپ جریان ترکیبی بویلر
•    پمپ سیستم فشار ثابت
•    سیرکولاسیون آب گرم منازل و ساختمان ها


- همان طور که در جدول بالا گفته شد، از پمپ سیرکولاتور خطی CNP مدل TD32-18/2 می توان در صنایع شیمی، دارویی، تولید مواد غذایی و ... برای موارد زیر استفاده کرد:


•    تغذیه سیال به سیستم
•    پمپ سیرکولاتور مدار ترکیبی


نصب پمپ سیرکولاتور خطی TD32-18/2


نصب پمپ های سیرکولاتور باید توسط فرد کارشناس و با تجربه در این زمینه انجام شود. اما برخی از نکات نصب پمپ های سیرکولاتور CNP که توسط کارخانه سازنده ارائه شده است، می تواند در نصب پمپ موثر واقع شود.


1- در صورتی که خطوط لوله کشی بتوانند وزن پمپ را تحمل کنند، پمپ با قدرت موتور 2.2 کیلو وات می تواند به صورت خطی در مدار لوله کشی  نصب می شود؛ اما در صورتی که لوله کشی متصل به پم قادر به تحمل وزن آن نباشد یا توان موتور پمپ بیش از 2.2 کیلو وات باشد، پمپ باید روی براکت یا پایه نصب شود.
2- پمپ هایی با توان موتور کمتر از 2.2 کیلو وات می توانند به صورت افقی یا عمودی بر روی خطوط لوله نصب شوند. اما در صورتی که پمپ سیرکولاتور توان موتوری بیش تر از 2.2 کیلووات داشته باشد، تنها می تواند به صورت افقی بر روی خطوط لوله نصب گردد.
3- نصب پمپ سیرکولاتور خطی CNP باید به گونه ای انجام شود، که اجازه ندهد فشار کششی خطوط لوله به بدنه پمپ منتقل شود.
4- پمپ سیرکولاتور CNP باید در محیطی با درجه حرارت کم و هوای تازه زیر 40 درجه سانتی گراد نصب شود.
5- اگر پمپ در مکان باز نصب می شود، باید قسمت های الکتریکی آن از تماس با آب محافظت شوند.
6- برای نگهداری از پمپ سیرکولاتور CNP، باید فضای کافی بالا و زیر پمپ وجود داشته باشد. برای پمپ های سیرکولاتور با توان موتور کمتر از 5.5 وات، حداقل 300 میلی متر و برای پمپ هایی با توان موتور بیش از 5.5 وات حداقل 1000 میلی متر فاصله در پایین و زیر پمپ لازم می باشد.
7- برای جلوگیری از صدا و ارتعاشات پمپ سیرکولاتور CNP و عملکرد بهتر، از ضربه گیرها استفاده می شود. در حالت کلی، پایه سیمانی با وزنی برابر با 1.5 برابر وزن پمپ سیرکولاتور برای این کار مناسب می باشد.


آیا پمپ سیرکولاتور خطی CNP مدل TD32-18/2 برای من مناسب است؟


پمپ سیرکولاتور خطی CNP مدل TD32-18/2 از پمپ های سانتریفیوژ خطی تک مرحله ای مجهز به موتور الکتریکی و سیل مکانیکی استاندارد می باشد. پمپ سیرکولاتور خطی CNP مدل TD32-18/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD32-18/2 باید دارای ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد. هم چنین سیال نباید دارای هیچ ماده جامدی باشد، که باعث وارد آوردن آسیب به پمپ سیرکولاتور شود.
در صورتی که قصد خرید پمپ های سیرکولاتور را دارید، لازم است بدانید پمپ های سیرکولاتور خطی سری TD برند CNP از مدل های شناخته شده و با کیفیت در بازار ایران می باشد. اما این نکته را در نظر بگیرید، که انتخاب و خرید پمپ های سیرکولاتور باید با در توجه به محاسباتی برای اندازه گیری پارامترهایی مانند دبی و هد مورد نیاز سیستم و با راهنمایی افراد کارشناس در این زمینه انجام شود.
به همین دلیل وب سایت تصفیه آب آبین، امکان مشاوره رایگان تلفنی برای خرید محصولات مختلف خود را برای شما خریداران محترم ایجاد کرده است. هم چنین می توانید برای آشنایی با دیگر محصولات و قیمت آب شیرین کن های صنعتی نیز از امکان مشاوره رایگان مجموعه ما استفاده کنید.

پمپ سیرکولاتور

مدل
TD32-18/2
وزن
50 کیلوگرم
طول
511 میلی متر
نحوه عملکرد
تک فاز (220 ولت) و مدل سه فاز 380 ولت
دور الکتروموتور
2900 دور در دقیقه
قدرت موتور
1.5 اسب بخار (1.1 کیلو وات)
حداکثر دبی
8 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
18 متر
سایز لوله ورودی و خروجی
32 دسی متر
جنس بدنه
HT200
جنس شافت
استنلس استیل 420
جنس پروانه
HT200 یا ZG07C19Ni9
کلاس حفاظتی
IP55
کلاس عایق بندی
F
دمای سیال
15- تا 110 درجه سانتی گراد
نوع سیال
سیال تمیز و بدون مواد جامد و ساینده،تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره
فرکانس
50 هرتز
