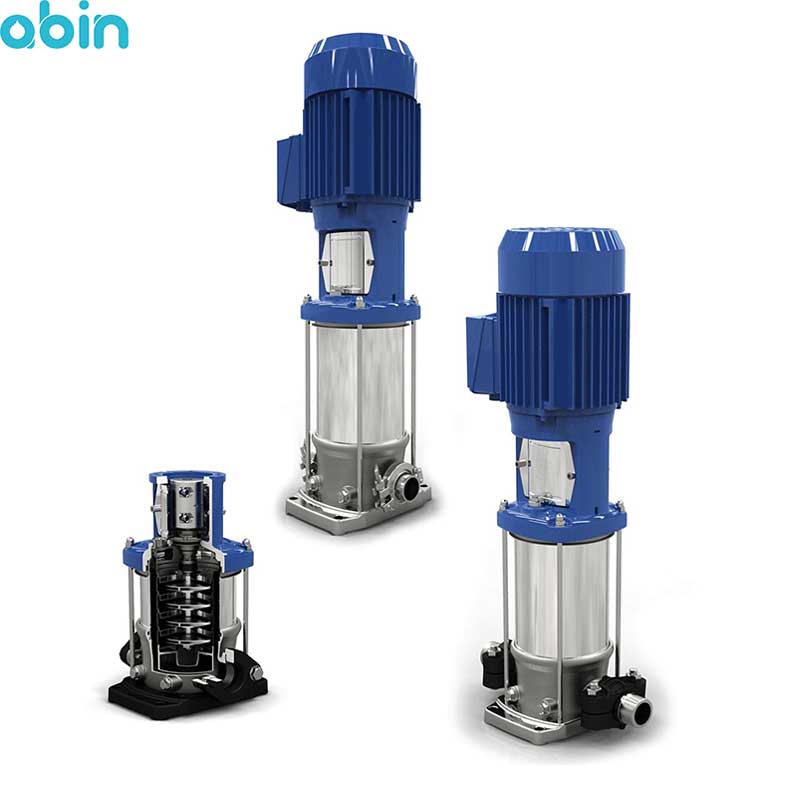

پمپ طبقاتی عمودی لوارا مدل 3SV33F30T در کنار عملکرد بسیار مطلوب برای پمپاژ و افزایش فشار سیال، فضای بسیار کمی را در سیستم اشغال می کند. یکی از مهم ترین ویژگی های پمپ طبقاتی عمودی لوارا این است که در ساختار آنها از الکتروموتور با توان بسیار مطلوب استفاده شده است، که مصرف انرژی در آن به صورت بهینه می باشد. طراحی دقیق و اصولی پمپ های طبقاتی عمودی لوارا موجب شده تا بازدهی و راندمان بسیار مناسبی را برای پمپاژ سیال در سیستم های مختلف مثل دستگاه های تصفیه آب صنعتی RO داشته باشند.
چرا پمپ های طبقاتی عمودی کاربرد زیادی در صنایع مختلف دارند؟ به این دلیل که پمپ های طبقاتی عمودی دارای ویژگی هایی هستند که باعث برترین آنها نسبت به سایر پمپ های سانتریفیوژ شده است. به طور مثال پمپ های طبقاتی عمودی تاثیر بسیار مطلوبی برای افزایش فشار سیال دارند و در کنار این فضای کمی را در سیستم های مختلف اشغال می کند. پمپ های طبقاتی عمودی انرژی زیادی را هم برای پمپاژ سیال در سیستم مصرف نمی کنند.
در کنار این، در ساختار پمپ های طبقاتی عمودی معمولا از قطعات استیل با مقاومت بالا در برابر حرارت و خوردگی استفاده می شود و به همین دلیل کاربرد بالایی را در صنایع مختلف دارند.
مزیت های پمپ طبقاتی عمودی لوارا مدل 3SV33F30T شامل موارد زیر می شود:
• اشغال فضای بسیار کم در سیستم های مختلف
• ایجاد جریان پیوسته و یکنواخت سیال در سیستم
• صدای بسیار کم
• مصرف انرژی بهینه و دارای قابلیت پمپاژ سیال با مصرف کم انرژی الکتروموتور
• کاربرد بسیار زیاد در صنایع مختلف
• استفاده از قطعات استیل با سطح کیفی بسیار بالا در سیستم
• مقاومت بالا در برابر خوردگی
• نصب آسان مجهز به اتصالات تراز
• قابلیت جایگزینی آب بندهای مکانیکی به راحتی و بدون جابه جایی الکتروموتور
• نگهداری آسان و کم هزینه
• مجهز به پروانه هایی با طراحی بالانس شده برای کاهش رانش محوری (این موضوع تاثیر زیادی را در افزایش طول عمر استاندارد یاتاقان موتور دارد.)
• توانایی بسیار بالا برای افزایش فشار سیال
• بدنه استیل با سطح کیفی بسیار بالا
بررسی دقیق مشخصات فنی پمپ های طبقاتی یکی از نکات مهم برای خرید آنها است، در جدول زیر مشخصات پمپ طبقاتی عمودی لوارا مدل 3SV33F30T را بررسی می کنیم:
اندازه ورودی و خروجی | 1 اینچ |
حداکثر هد | 248 متر |
دبی (متر مکعب بر ساعت) | 4/4-111 3-197 1/8-236 |
توان الکتروموتور | 4 اسب بخار |
محدوده دمای سیال | 30- تا 120+ درجه سانتی گراد |
کلاس حفاظت | IP55 |
کلاس عایق | F |
جنس سیم پیچ | مس |
حداکثر فشار | 16 بار |
برق مصرفی | سه فاز |
تعداد پروانه | 33 |
در ادامه به بررسی جنس قطعات پمپ طبقاتی عمودی لوارا مدل 3SV33F30T می پردازیم:
بدنه پمپ | استنلس استیل |
پروانه ها | استنلس استیل |
دفیوزر | استنلس استیل |
جداره خارجی | استنلس استیل |
شفت | استنلس استیل |
آداپتور | چدن |
پایه | آلومینیوم |
کوپلینگ | آلومینیوم |
آب بند مکانیکی | کربن، EPDM |
اورینگ | EPDM |
محافظ کوپلینگ | استنلس استیل |
کاربردهای پمپ طبقاتی عمودی لوارا مدل 3SV33F30T در ادامه بررسی می شود:
1. آب شیرین کن های صنعتی
2. تغذیه دیگ های بخار
3. بویلرهای و صنایع مرتبط با سیستم های ترمودینامیکی
4. تصفیه خانه ها و صنایع آب و فاضلاب
5. برج های مسکونی
6. سیستم های شستشوی صنعتی و نظافت
7. گردش آب در سیستم های خنک کننده
8. کاربرد بسیار بالا در گلخانه های صنعتی، آبیاری و آب نماها
9. سیستم های تقطیر کننده و استخرهای شنا
در اولین قدم ممکن است برای شما سوال شود ساختار پمپ های طبقاتی به چه صورتی است؟ پمپ های طبقاتی از پمپ های سانتریفیوژ با عملکرد گریز از مرکز هستند و در ساختار آنها الکتروموتور با انتقال انرژی به پروانه ها از طریق شفت باعث افزایش فشار سیال می شود. پمپ های طبقاتی بر اساس پارامترهای مختلف مثل نوع و جنس قطعات، ساختار، عملکرد و... انواع متفاوتی را دارند.
ویژگی های انواع پمپ های طبقاتی متفاوت است و انواع پمپ های طبقاتی بر اساس ساختار شامل پمپ های طبقاتی عمودی و افقی می شوند. ویژگی های پمپ های طبقاتی عمودی و افقی را در ادامه بررسی می کنیم:
پمپ طبقاتی عمودی: در ساختار پمپ های طبقاتی عمودی از پروانه ها در طبقات فوقانی استفاده شده است و دارای مزیت هایی مثل تولید صدای کم برای پمپاژ سیال و مصرف بهینه انرژی الکتروموتور می باشند. در کنار این پمپ های طبقاتی عمودی بر اساس ساختار، فضای بسیار کمی را هم با تعبیه در سیستم های مختلف اشغال می کنند.
یکی از کاربردهای پمپ طبقاتی عمودی برای تعبیه در دستگاه های تصفیه آب RO صنعتی می باشد. در ساختار آب شیرین کن های صنعتی استفاده از پمپ هایی که عملکرد مطلوبی را برای افزایش فشار سیال برای فیلتراسیون فیلترهای ممبران داشته باشند اهمیت زیادی دارد.
پمپ های طبقاتی افقی: از آن جایی که پمپ های طبقاتی افقی عملکرد مطلوبی را برای افزایش دبی سیال دارند، استفاده از پمپ های طبقاتی افقی در مواردی که افزایش آبدهی حائز اهمیت است کاربرد دارد. برخی از کاربردهای پمپ طبقاتی افقی در مواردی مثل تغذیه دیگ های بخار، تمیز کننده های فشار قوی، آبگیری معادن و... می باشد.
در کنار پارامتر ساختار، از دیگر مواردی که باعث تفاوت پمپ های طبقاتی می شود، نوع و جنس قطعات در ساختار آنها می باشد. جنس قطعات در ساختار پمپ های طبقاتی می تواند از استیل و یا چدن باشد که این موضوع تاثیر زیادی را در کاربرد و ویژگی های پمپ دارد. از آن جایی که انواع پمپ های طبقاتی حتی بر اساس مواردی مثل اندازه ورودی و خروجی متفاوت هستند، بررسی دقیق مشخصات فنی یکی از مهم ترین نکاتی است که توجه به آن برای خرید اهمیت زیادی دارد.
یکی از نکاتی که برای نگهداری پمپ های طبقاتی باید به آن توجه کرد، سرویس دهی و تعمیر مشکلات جزئی در ساختار پمپ برای جلوگیری از خرابی کامل پمپ می باشد. این موضوع تاثیر زیادی را هم در عملکرد پمپ های طبقاتی دارد و به همین دلیل در جدول زیر به بررسی دلایل بروز مشکلات در ساختار پمپ های طبقاتی می پردازیم:
دلایل رایج خرابی الکتروموتور پمپ های طبقاتی | توضیحات |
کارکردن پمپ بدون انتقال سیال | عدم جریان سیال بعد از روشن کردن پمپ های طبقاتی یا اصطلاحا خشک کار کردن آن یکی از مواردی است که تاثیر زیادی را در خرابی پمپ های طبقاتی دارد. در کنار این، بروز این مشکل می تواند مصرف انرژی تا حد زیادی افزایش بدهد و در مواردی هم ممکن است به سوختن سیم پیچ های پمپ منجر شود. |
پمپاژ سیال با غلظت بسیار بالا | از دیگر مواردی که خرابی پمپ های طبقاتی را به دنبال دارد، ورود سیال با غلظت بالا در ساختار پمپ های طبقاتی می باشد. این موضوع با ایجاد فشار زیاد به پروانه ها، تاثیر بالایی را برای خرابی پمپ دارد و ممکن است در صورت مجهز نبودن پمپ به سیستم حفاظتی مناسب باعث سوختن سیم پیچ های پمپ شود. |
گیر کردن پروانه های پمپ | یکی از مواردی که ممکن است باعث گیر کردن پروانه های پمپ شود ورود سیال با میزان بالای آلاینده های فیزیکی می باشد.* |
اتصالی کوتاه | بروز اتصالی کوتاه از دیگر مشکلاتی است که در مواردی حتی ممکن است باعث خرابی کامل و از کار افتادن پمپ های طبقاتی شود. |
کشیدگی کابل های پمپ | زخمی شدن و کشیدگی کابل های پمپ طبقاتی از دیگر مواردی است که ممکن است انفجار و یا خرابی کامل پمپ های طبقاتی را هم به دنبال داشته باشد. |
برعکس کار کردن پمپ | کارکرد برعکس پمپ های طبقاتی یکی از مواردی است که خرابی و کم شدن فشار و دبی سیال را در سیستم به دنبال دارد. |
*پروانه های پمپ های طبقاتی عمودی با فاصله بسیار کمی از بدنه تعبیه شده اند و به همین دلیل ورود سیال با میزان بالای آلاینده های فیزیکی تاثیر زیادی را در عملکرد پمپ های طبقاتی عمودی دارد. برای حذف آلاینده های فیزیکی و ذرات معلق سیال می توان از فیلترهای پیش تصفیه استفاده کرد.
برای برطرف کردن مشکلات در ساختار پمپ های طبقاتی عمودی استفاده از کمک متخصصان در این زمینه بهترین راهکار می باشد.
در ساختار پمپ های طبقاتی لوارا از قطعات با سطح کیفی بالا و مقاوم در برابر خوردگی و حرارت استفاده شده است، به همین دلیل عملکرد بسیار مطلوبی را برای پمپاژ سیال در سیستم دارند. داشتن همین ویژگی باعث شده تا پمپ های طبقاتی عمودی لوارا کاربرد بالایی را برای تعبیه در صنایع مختلف داشته باشند. از دیگر ویژگی های پمپ طبقاتی عمودی لوارا شامل مواردی مثل پمپاژ سیال با مصرف کم انرژی الکتروموتور، تولید صدای کم و... می باشد.
پمپ های طبقاتی عمودی فضای کمی را در سیستم های مختلف اشغال می کنند و توانایی بسیار مطلوبی را برای افزایش فشار سیال در سیستم دارند.
***از آن جایی که پروانه ها در ساختار پمپ های طبقاتی عمودی با فاصله بسیار کمی از بدنه قرار می گیرند، ورود سیال با میزان بالای آلاینده های فیزیکی خرابی پمپ های طبقاتی را به دنبال دارد. به همین دلیل باید از ورود سیال با میزان بالای آلاینده های فیزیکی و ذرات معلق در پمپ های طبقاتی عمودی جلوگیری کرد. پمپ های طبقاتی عمودی لوارا تنها برای پمپاژ سیالات عاری از مواد شیمیایی مناسب هستند و محدود برای استفاده در برخی صنایع می باشند.
وب سایت تصفیه آب آبین در کنار ارائه محصولات با سطح کیفی بسیار بالا، امکان مشاوره رایگان را هم در اختیار شما قرار داده است، در صورت تمایل به دریافت مشاوره با مراجعه به abin.ir با کارشناسان مجموعه ما در ارتباط باشید.
