پمپ طبقاتی چیست؟


پمپ‌ های طبقاتی با بالاترین سطح کیفیت به منظور افزایش فشار سیال در سیستم‌ های مختلف مانند دستگاه‌ های تصفیه آب صنعتی RO به‌کار می‌ روند. این پمپ‌ ها، با طراحی چند پروانه‌ ای، توانایی مطلوبی برای پمپاژ سیالات با هد و دبی بالا در کنار مصرف بهینه انرژی دارند. در ساخت پمپ‌ های طبقاتی افقی، از استانداردهای لازم استفاده می‌ شود که باعث شده این پمپ‌ ها دارای سطح کیفیت و عملکرد مطلوبی باشند و بتوان از آن‌ ها در سیستم‌ های مختلف استفاده کرد. این پمپ‌ ها، با استفاده از قطعاتی با مقاومت بالا در برابر حرارت و خوردگی، توانایی پمپاژ سیال را تا دمای مشخصی دارند.

پمپ طبقاتی


پمپ طبقاتی براساس ساختار، توانایی بسیار مطلوبی را برای افزایش فشار سیال در سیستم‌ های مختلف مانند دستگاه‌ تصفیه آب صنعتی RO دارد. برخی از مزایای این نوع پمپ‌ ها شامل مصرف بهینه انرژی، تولید صدای کم، قطعات با مقاومت بالا در برابر حرارت و خوردگی و... می‌ شود. به دلیل توانایی بالای پمپ‌ های طبقاتی در پمپاژ سیال، این نوع پمپ‌ ها در صنایع مختلف کاربرد بسیاری دارند.

انواع پمپ طبقاتی

پمپ‌ های طبقاتی به دو نوع عمودی و افقی تقسیم می‌ شوند که هر کدام بسته به شرایط و نیازهای خاص، مزایا و کاربردهای خود را دارند. پمپ‌ های عمودی به دلیل طراحی ایستاده خود فضای کمتری را اشغال می‌ کنند و برای مکان‌ هایی با محدودیت فضا مناسب هستند، در حالی که پمپ‌ های افقی به دلیل استقرار پایدارتر در فضاهای بزرگ ‌تر و نگهداری آسان ‌تر در برخی کاربردها ترجیح داده می ‌شوند. در ادامه به بررسی انواع پمپ طبقاتی و مزایای هر یک می پردازیم.

پمپ طبقاتی افقی

پمپ طبقاتی افقی یکی از انواع پمپ ‌های گریز از مرکز است که به دلیل داشتن چندین پروانه، توانایی پمپاژ سیالات با فشار بالا را دارد. این پروانه‌ ها معمولاً روی یک شافت نصب می ‌شوند و توسط یک موتور الکتریکی به چرخش درمی‌ آیند. پمپ ‌های طبقاتی افقی به دلیل عملکرد نرم، تعادل دینامیکی و استاتیکی بالا و سطح صدای پایین، یکی از گزینه‌ های محبوب در مصارف خانگی و تجاری هستند.


پمپ های طبقاتی افقی از مواد مقاوم مانند استیل ضدزنگ ساخته می ‌شوند تا فشار و جریان مطلوب را با توجه به نیاز مصرف ‌کننده فراهم کنند. هرچند پمپ ‌های افقی فضای بیشتری نسبت به نوع عمودی اشغال می ‌کنند، اما به دلیل ارائه فشار و جریان دلخواه، در بسیاری از صنایع و ساختمان‌ ها مورد استفاده قرار می‌ گیرند.

اجزای پمپ طبقاتی افقی


پمپ طبقاتی افقی از اجزای متعددی تشکیل شده که هر کدام نقش مهمی در عملکرد بهینه و پایدار این دستگاه دارند. از جمله این اجزا می‌ توان به کاور که برای حفاظت از بخش ‌های داخلی پمپ استفاده می ‌شود، جعبه تقسیم که جریان برق را به موتور انتقال می‌ دهد و کوپلینگ که وظیفه اتصال موتور به شفت را بر عهده دارد، اشاره کرد.


سیل مکانیکی برای جلوگیری از نشت سیال طراحی شده است و شفت استنلس استیل به‌ همراه ایمپلر استنلس استیل، استحکام و مقاومت بالایی را در برابر خوردگی فراهم می‌ کنند. خروجی و ورودی به ترتیب برای خروج و ورود سیالات به پمپ هستند. موتور با سیم‌ پیچ ‌های مسی، نیروی لازم برای چرخش ایمپلرها را تأمین کرده، در حالی که سیلندر به‌عنوان محفظه‌ ای برای پروانه ‌ها عمل می ‌کند. همچنین پیچ و بست ‌های فولادی اجزا را به‌صورت محکم در کنار هم نگه می ‌دارند و بیس پلیت به‌ عنوان پایه ‌ای برای استقرار و تثبیت پمپ در محل نصب عمل می ‌کند. تمامی این اجزا با همکاری یکدیگر عملکرد کارآمد و پایدار پمپ طبقاتی افقی را تضمین می‌ کنند. تصویر و جدول زیر اجزای مختلف پمپ طبقاتی افقی را نشان می دهند:

اجزای پمپ طبقاتی افقی

شماره قطعه نام قطعه
۱ شفت
۲ یاتاقان
۳ بدنه یاتاقان
۴ ورودی
۵ ایمپلر میانی
۶ شیر کنترل جریان هوا
۷ پیچ پلاگ
۸ میله TieRod
۹ انتهای ایمپلر
۱۰ خروجی
۱۱ سیل شفت

پمپ طبقاتی عمودی (ایستاده)


در این نوع پمپ، پروانه‌ ها به صورت عمودی روی یک شافت نصب شده‌ اند و نیروی گریز از مرکز ایجاد شده توسط این پروانه ‌ها باعث افزایش فشار سیالات می ‌شود. طراحی ایستاده پمپ طبقاتی عمودی این امکان را می ‌دهد که در فضاهای محدود نصب شود و به دلیل کاهش نیاز به فضای افقی، به ویژه در محیط ‌های صنعتی با محدودیت ‌های فضا بسیار مناسب است.

این پمپ‌ ها معمولاً از مواد مقاوم مانند استیل ضدزنگ ساخته شده و برای کاربردهایی که نیاز به فشار و جریان بالا دارند، مانند سیستم‌ های آب ‌رسانی، سیستم‌ های گرمایش و صنایع مختلف، ایده ‌آل هستند.

اجزا پمپ طبقاتی عمودی


اجزای پمپ طبقاتی عمودی مشابه با اجزای پمپ طبقاتی افقی بوده که پیش از این به معرفی آن ها پرداختیم و شامل موارد زیر می شوند:


•    کاور: حفاظت از بخش‌ های داخلی پمپ
•    جعبه تقسیم: انتقال جریان برق به موتور
•    کوپلینگ: اتصال موتور به شفت
•    سیل مکانیکی: جلوگیری از نشت سیال
•    شفت استنلس استیل: ارائه استحکام و مقاومت بالا
•    ایمپلر استنلس استیل: انتقال نیروی چرخشی و پمپاژ سیالات
•    خروجی: برای خروج سیالات از پمپ
•    ورودی: برای ورود سیالات به پمپ
•    موتور با سیم‌ پیچ‌ های مسی: تأمین نیروی لازم برای چرخش ایمپلرها
•    سیلندر: محفظه‌ ای برای پروانه‌ ها
•    پیچ و بست‌ های فولادی: نگهداری اجزا به صورت محکم
•    بیس پلیت: پایه‌ای برای استقرار و تثبیت پمپ


 در تصویر و جدول زیر، محل دقیق تمامی اجزای پمپ طبقاتی عمودی مشخص شده است:

اجزا پمپ طبقاتی عمودی


شماره قطعه نام قطعه
۱ کاور
۲ موتور یا سیم پیچ مسی
۳ جعبه تقسیم
۴ کوپلینگ
۵ سیل مکانیکی
۶ شفت استنلس استیل
۷ سیلندر
۸ ایمپلر استنلس استیل
۹ پیچ و بست فولادی
۱۰ خروجی
۱۱ ورودی
۱۲ بیس پلیت

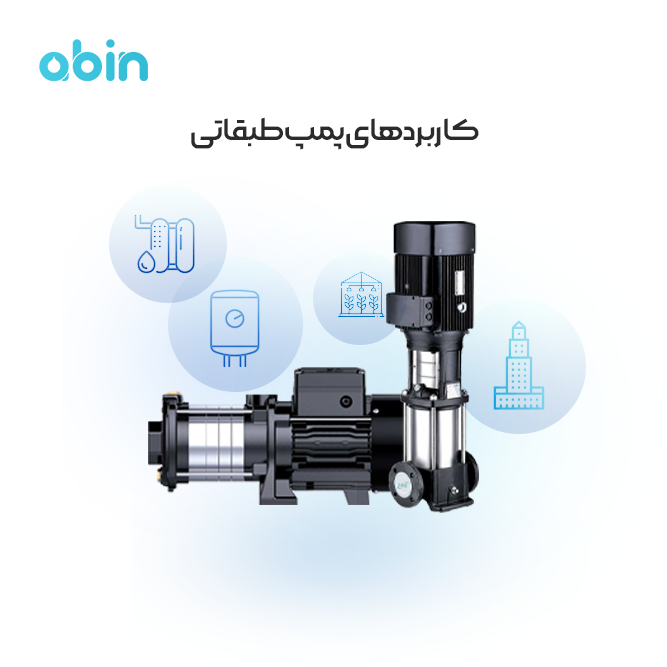

کاربردهای پمپ طبقاتی


پمپ‌های طبقاتی تاثیر بسیار مطلوبی را برای افزایش فشار سیال در سیستم‌ های مختلف دارند و کاربرد بالایی هم در صنایع مختلف پیدا کرده‌ اند. این تجهیزات یکی از بهترین انواع پمپ آب و آبرسانی نیز می باشند. برخی از مهم‌ ترین کاربردهای پمپ طبقاتی عبارتند از:

کاربردهای پمپ طبقاتی


• آب شیرین کن‌ های صنعتی
• تغذیه دیگ‌ های بخار
• بویلرها و صنایع مرتبط با سیستم های ترمودینامیکی
• تصفیه‌ خانه‌ ها و صنایع آب و فاضلاب
• برج‌ های مسکونی
• سیستم‌ های شستشوی صنعتی و نظافت
• گردش آب در سیستم‌ های خنک‌ کننده
• در گلخانه‌ های صنعتی، آبیاری، کشاورزی و آب نماها


پمپ طبقاتی تصفیه آب صنعتی


فیلتر ممبران در دستگاه‌ های تصفیه آب صنعتی، برای حذف آلاینده‌ ها به فشار اسمزی آب نیاز دارند. این نیاز به فشار اسمزی، استفاده از پمپ‌ هایی که توانایی افزایش فشار سیال را داشته باشند، را ضروری می‌ سازد. از جمله دلایلی که باعث شده استفاده از پمپ‌ های طبقاتی در ساختار آب شیرین‌ کن‌ های صنعتی کاربرد بالایی داشته باشد، می‌ توان به موارد زیر اشاره کرد:


1. اهمیت بالای تاثیر این پمپ‌ ها در افزایش فشار سیال: پمپ‌های طبقاتی به عنوان یکی از موثرترین انواع پمپ‌ های سانتریفیوژ برای افزایش فشار سیال شناخته می‌ شوند. عملکرد این پمپ‌ ها بعد از تعبیه در آب شیرین‌ کن‌ های صنعتی، به طور قابل توجهی بر سطح کیفیت آب تاثیر می‌ گذارد. در صورتی که پمپ‌ های طبقاتی کیفیت مناسبی نداشته باشند، افزایش فشار سیال به میزان مطلوبی صورت نمی‌ پذیرد و این موضوع می‌ تواند به خرابی فیلترهای ممبران و سایر قطعات دستگاه منجر شود.


2. استفاده از قطعات مقاوم در برابر شرایط سخت: پمپ‌ های طبقاتی معمولاً از قطعاتی ساخته شده‌ اند که مقاومت بالا در برابر حرارت و خوردگی دارند.


3. کاهش نیاز به خدمات دوره‌ ای: پمپ‌ های طبقاتی به دلیل مؤثر بودن و مقاومت در برابر خرابی، نیاز کمتری به خدمات دوره‌ ای دارند. این امر باعث کاهش توقف‌ های پمپ‌ ها و افزایش پایداری دستگاه‌ های تصفیه آب صنعتی می‌ شود.


4. بهره‌ وری انرژی: پمپ‌ های طبقاتی علاوه بر این که توانایی افزایش فشار سیال را دارند، به‌ طور کلی دارای مصرف انرژی بهینه‌ ای هستند. این ویژگی می‌ تواند به بهبود کارایی کلی سیستم کمک کرده و صرفه‌ جویی در مصرف انرژی را تسهیل کند.

پمپ آب طبقاتی کشاورزی

پمپ ‌های سانتریفیوژ یا گریز از مرکز، از جمله پمپ طبقاتی افقی و عمودی، به ‌طور گسترده ‌ای در سیستم‌ های آبیاری کشاورزی استفاده می‌ شوند و یکی از متداول‌ ترین انواع پمپ ‌ها در این حوزه به حساب می ‌آیند. این پمپ‌ ها برای پمپاژ آب‌ هایی با مقدار کم‌ تری از ذرات معلق طراحی شده‌ اند و به همین دلیل، عملکرد بهینه‌ ای در انتقال آب به مزارع دارند.


در سیستم ‌های کشاورزی، پمپ طبقاتی نقش کلیدی در افزایش فشار آب و بهبود توزیع آب در اراضی زراعی دارد. با استفاده از تیغه ‌های پروانه‌ ای چرخان که در درون پمپ‌ ها تعبیه شده‌ اند، این پمپ ‌ها انرژی جنبشی را به آب منتقل کرده و آن را با فشار بالا به نقاط مختلف مزرعه می ‌رسانند. این ویژگی‌ ها باعث می ‌شود که پمپ‌ های سانتریفیوژ طبقاتی قادر باشند ارتفاع آبدهی و میزان پوشش آبیاری را به ‌طور قابل توجهی افزایش دهند. این پمپ ‌ها همچنین با قابلیت ‌های متنوع خود در تنظیم جریان و فشار آب، به تأمین نیازهای خاص هر نوع سیستم آبیاری کشاورزی پاسخ می ‌دهند.


پمپ طبقاتی دیگ بخار

پمپ طبقاتی دیگ بخار یکی از اجزای کلیدی در سیستم‌ های بخار به شمار می ‌آید که به منظور انتقال سیالاتی نظیر آب و روغن داغ به داخل دیگ بخار مورد استفاده قرار می ‌گیرد. این نوع پمپ با طراحی خاص خود قادر است سیالات را در فشار و دماهای بالا به دیگ بخار هدایت کند که این ویژگی ‌ها باعث می ‌شود نقش حیاتی در عملکرد بهینه دیگ ‌های بخار ایفا کند.

پمپ‌ های طبقاتی دیگ بخار به دو دسته اصلی تقسیم می ‌شوند: پمپ‌های عمودی که معمولاً با محفظه استیل یا فولادی ضد زنگ ساخته می‌ شوند و قادر به تحمل فشارهای تا 900 فوت هستند و پمپ ‌های افقی که با قطعات ریخته ‌گری سنگین تولید شده و برای فشارهای بالاتر کاربرد دارند. هر دو نوع این پمپ‌ ها برای دمای عملیاتی استاندارد، معمولاً از 200 درجه فارنهایت تا 400 درجه فارنهایت، طراحی شده‌ اند. تعمیر و نگهداری منظم پمپ‌ ها برای حفظ عملکرد بهینه ضروری است، زیرا تغییرات در کیفیت آب تغذیه و شرایط سیستم می ‌تواند بر کارایی آن ها تأثیر بگذارد. همچنین انتخاب صحیح و نگهداری مناسب پمپ طبقاتی می ‌تواند به افزایش کارایی و طول عمر دیگ بخار کمک کند.

تعمیر پمپ طبقاتی

پمپ ‌های طبقاتی که در سیستم ‌های مختلف مانند دیگ‌ های بخار و سایر کاربری ‌های صنعتی استفاده می ‌شوند، ممکن است در معرض مشکلات و خرابی‌ های مختلفی قرار گیرند. در ادامه، مشکلات متداول پمپ‌ های طبقاتی، دلایل احتمالی و راهکارهای پیشنهادی برای رفع این مشکلات به تفصیل در جدول زیر ارائه شده است:

          مشکل           دلیل احتمالی           راهکار
عدم جریان پس از شروع به کار هوای موجود در پمپ یا لوله‌های مکش  اطمینان حاصل کنید که پمپ و لوله‌ها کاملاً با مایع پر شده باشند.
ارتفاع مکش خیلی زیاد ورودی را از نظر انسداد بررسی کنید. در صورت عدم انسداد، تلفات اصطکاک را محاسبه کرده و ارتفاع مایع در مخزن مکش را تنظیم کنید.
هد و تلفات اصطکاک را محاسبه کرده و در صورت نیاز قطر لوله یا پروانه را افزایش دهید.
هد مانومتریک ناکافی
معکوس بودن عملکرد جهت چرخش موتور را با فلش روی بدنه پمپ مطابقت دهید.
سرعت نادرست ولتاژ و فرکانس ورودی را بررسی کنید، ممکن است فاز موتور باز باشد.
کاهش جریان یا عدم وجود جریان ورود هوا از طریق آب‌بند محور یا لوله‌ های مکش لوله‌ ها و اتصالات را از نظر نشتی بررسی کنید و عمق لوله مکش را تنظیم کنید.
گرم شدن بیش از حد یاتاقان‌ها  ناهماهنگی پمپ و کوپلینگ را بررسی و تراز کنید.
لرزش  پروانه مسدود یا فرسوده، ناهماهنگی، شفت کج و قطعات نامتعادل پروانه را تمیز یا تعویض کنید. لاستیک کوپلینگ را بررسی کرده و پمپ و کوپلینگ را تنظیم کنید. شفت و قطعات را تنظیم کنید.
کارکرد خشک پمپ قطع جریان ورودی، افت فشار جریان یا عدم هواگیری جریان ورودی و فشار آب را بررسی کرده و اطمینان حاصل کنید که پمپ به درستی هواگیری شده باشد.
رسوب گذاری در پمپ استفاده از آب با سختی بالا و عدم رسوب زدایی آب را رسوب زدایی کرده و سختی آب را به سطح مطلوب برسانید.
شوک حرارتی بازگشت بخار از دیگ بخار به پمپ به دلیل خرابی شیر یک طرفه شیر یک طرفه و شیر تغذیه دیگ بخار را بررسی کرده و درصورت نیاز، تعویض کنید.
شوک الکتریکی نوسانات ولتاژ یا خرابی سیستم الکتروموتور سیستم برق رسانی و الکتروموتور را بررسی کرده و از ثبات ولتاژ اطمینان حاصل کنید.




نکات ضروری در خرید پمپ‌های طبقاتی


برای انتخاب و خرید پمپ‌ طبقاتی، باید به برخی پارامترهای مهم توجه کرد که تاثیر زیادی در عملکرد آن ها دارند. در این راستا موارد زیر را به شما توصیه می‌ شود:


1. نوع پمپ: ابتدا باید تصمیم بگیرید که پمپ عمودی (ایستاده) یا افقی برای نیازهای شما مناسب‌ تر است؟
2. نوع اتصال: باید نوع اتصال مورد نیاز برای شما را مشخص کنید، اتصال دنده‌ ای یا فلنجی برای شما مناسب است؟
3. میزان هد و دبی: باید مشخص کنید که چه مقدار هد و دبی برای سیستم شما لازم است؟
4. قدرت و دور الکتروموتور: باید اندازه و قدرت الکتروموتور را به گونه‌ ای انتخاب کنید که توان لازم برای پمپاژ سیال را فراهم کند.
5. ابعاد ورودی و خروجی: باید ابعاد ورودی و خروجی پمپ را بررسی کرده و اطمینان حاصل کنید که با اتصالات سیستم شما مطابقت دارد.


علاوه بر این موارد، بررسی سطح کیفیت و برند پمپ‌ های طبقاتی نیز بسیار مهم بوده و توجه به آن برای خرید پمپ از اهمیت بالایی برخوردار است.


سوالات متداول پمپ طبقاتی


چه نوع سیالی را می توان با پمپ‌های طبقاتی پمپ کرد؟


پمپ‌های طبقاتی می‌توانند برای پمپاژ انواع مختلف سیالات استفاده شوند. با این حال، مهم است که از پمپ مناسب برای هر نوع سیالی که درحال پمپ شدن است، استفاده شود.


چگونه می‌ توانم از پمپ طبقاتی خود به درستی نگهداری کنم؟


برای اطمینان از عملکرد صحیح و عمر طولانی پمپ طبقاتی، باید به طور مرتب مورد تعمیر و نگهداری قرار گیرند. این اقدامات شامل بررسی سطح روغن، چک کردن نشتی و هواگیری پمپ در صورت نیاز می‌ شود.


چگونه می‌ توانم اندازه پمپ طبقاتی مناسب برای نیازهایم را انتخاب کنم؟


اندازه پمپ طبقاتی به عوامل مختلفی از جمله دبی مورد نیاز، هد مورد نیاز و نوع سیالی که پمپ می‌ شود، بستگی دارد. برای انتخاب پمپ مناسب، باید با کارشناسان آبین مشورت کنید.
