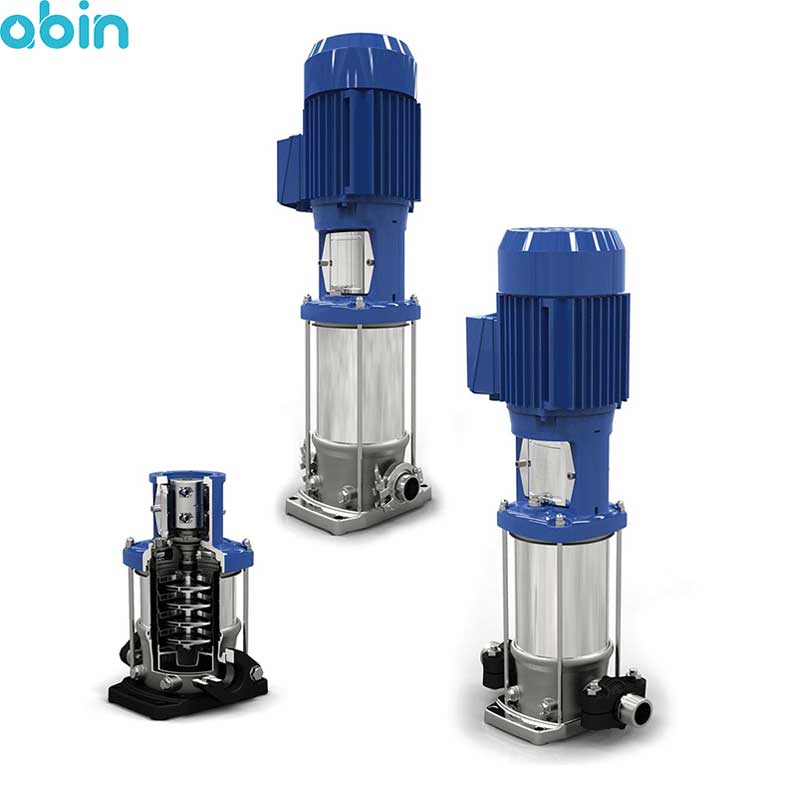

پمپ طبقاتی عمودی استیل لوارا مدل 3SV19F22T
پمپ طبقاتی عمودی لوارا مدل 3SV19F22T توانایی بسیار مطلوبی را برای افزایش فشار سیال در سیستم های مختلف مثل دستگاه های صنعتی RO دارد. پمپ های طبقاتی عمودی از پمپ های سانتریفیوژ می باشند، که در ساختار آن ها پروانه های چند گانه در طبقات فوقانی تعبیه شده است. از کاربردهای پمپ طبقاتی عمودی لوارا در مواردی مثل آب شیرین کن های صنعتی، سیستم های شستشوی صنعتی، سیستم های تهویه مطبوع و... می باشد.
پمپ های طبقاتی بر اساس ساختار، دارای ویژگی هایی مثل توانایی پمپاژ سیال با صدای کم و مصرف بسیار پایین انرژی الکتروموتور هستند. از آن جایی که در ساختار پمپ های طبقاتی، پروانه ها فاصله بسیار کمی را با بدنه پمپ دارند، ورود سیال با میزان بالای آلاینده های فیزیکی و ذرات معلق باعث خرابی پمپ های طبقاتی عمودی می شود.
در ساخت پمپ طبقاتی عمودی لوارا (Lowara) مدل 3SV19F22T از قطعات استیل با سطح کیفی بالا، استفاده شده است، به همین دلیل سطح کیفی و عملکرد بسیار مطلوبی را برای افزایش فشار سیال در سیستم های مختلف مثل دستگاه های تصفیه آب صنعتی دارند. بدنه پمپ طبقاتی عمودی لوارا از استیل با مقاومت بسیار بالا در برابر حرارت و خوردگی می باشد.
مزایای پمپ طبقاتی عمودی لوارا (Lowara) مدل 3SV19F22T
موارد زیر از مهم ترین مزیت های پمپ طبقاتی عمودی لوارا مدل 3SV19F22T می باشند:
• اشغال فضای بسیار کم در سیستم های مختلف
• ایجاد جریان پیوسته و یکنواخت سیال در سیستم
• صدای بسیار کم
• مصرف انرژی بهینه و دارای قابلیت پمپاژ سیال با مصرف کم انرژی الکتروموتور
• کاربرد بسیار زیاد در صنایع مختلف
• استفاده از قطعات استیل با سطح کیفی بسیار بالا در سیستم
• مقاومت بالا در برابر خوردگی
• نصب آسان مجهز به اتصالات تراز
• قابلیت جایگزینی آب بندهای مکانیکی به راحتی و بدون جابه جایی الکتروموتور
• نگهداری آسان و کم هزینه
• مجهز به پروانه هایی با طراحی بالانس شده برای کاهش رانش محوری (این موضوع تاثیر زیادی را در افزایش طول عمر استاندارد یاتاقان موتور دارد.)
• توانایی بسیار بالا برای افزایش فشار سیال
• پوسته استیل با سطح کیفی بسیار بالا
ویژگی های پمپ طبقاتی عمودی Lowara مدل 3SV19F22T
در جدول زیر مشخصات فنی پمپ طبقاتی عمودی لوارا (Lowara) مدل 3SV19F22T را بررسی می کنیم:
اندازه ورودی و خروجی |
1 اینچ |
حداکثر هد |
145 متر |
دبی (متر مکعب بر ساعت) |
4/4-67 3-116 1/8-137 |
توان الکتروموتور |
3 اسب بخار |
محدوده دمای سیال |
30- تا 120+ درجه سانتی گراد |
کلاس حفاظت |
IP55 |
کلاس عایق |
F |
جنس سیم پیچ |
مس |
حداکثر فشار |
16 بار |
برق مصرفی |
سه فاز |
تعداد پروانه |
19 |
جنس قطعات مختلف در ساختار پمپ های طبقاتی عمودی لوارا مدل 3SV19F22T در جدول زیر عنوان شده است:
بدنه پمپ |
استنلس استیل |
پروانه ها |
استنلس استیل |
دفیوزر |
استنلس استیل |
جداره خارجی |
استنلس استیل |
شفت |
استنلس استیل |
آداپتور |
چدن |
پایه |
آلومینیوم |
کوپلینگ |
آلومینیوم |
آب بند مکانیکی |
کربن، EPDM |
اورینگ |
EPDM |
محافظ کوپلینگ |
استنلس استیل |
همان طور که مشاهده کردید در ساختار پمپ های طبقاتی عمودی لوارا از قطعات با آلیاژ مقاوم در برابر حرارت و خوردگی استفاده شده است، به همین دلیل توانایی بسیار مطلوبی را برای پمپاژ سیال تا دمای 120 درجه سانتی گراد دارند.
کاربردهای پمپ طبقاتی عمودی لوارا (Lowara) مدل 3SV19F22T
پمپ های طبقاتی عمودی لوارا سطح کیفی و عملکرد مطلوبی را برای افزایش فشار سیال در سیستم دارند، به همین دلیل دارای کاربرد زیادی برای تعبیه در سیستم های مختلف هستند؛ موارد زیر از کاربردهای پمپ طبقاتی عمودی لوارا (Lowara) مدل 3SV19F22T هستند:
1. آب شیرین کن های صنعتی
2. تغذیه دیگ های بخار
3. بویلرهای و صنایع مرتبط با سیستم های ترمودینامیکی
4. تصفیه خانه ها و صنایع آب و فاضلاب
5. برج های مسکونی
6. سیستم های شستشوی صنعتی و نظافت
7. گردش آب در سیستم های خنک کننده
8. کاربرد بسیار بالا در گلخانه های صنعتی، آبیاری و آب نماها
9. سیستم های تقطیر کننده و استخرهای شنا
مفهوم عبارات کاربردی در پمپ های طبقاتی
ممکن است بعد از بررسی پارامترهای عنوان شده در مشخصات فنی، مفهوم برخی از عبارات کاربردی برای شما دشوار باشد، در همین راستا به بررسی مفاهیم برخی از پارامترها در مشخصات فنی می پردازیم:
دبی (آبدهی): میزان عبور سیال را در یک بازه زمانی با دبی یا آبدهی مشخص می کنند، در ساختار پمپ های طبقاتی دور الکتروموتور ثابت است به همین دلیل دبی سیال در آن ها تغییری نمی کند. در واقع دور الکتروموتور از مواردی است که در تغییر دبی پمپ های طبقاتی موثر می باشد، از دیگر عواملی که در تغییر دبی پمپ های طبقاتی تاثیر گذار هستند کاهش قطر و سطح مقطع لوله های انتقال آب است.
هد (ارتفاع): این پارامتر نشان دهنده میزان ارتفاعی است که پمپ قادر به پمپاژ سیال می باشد، نوع سیال هیچ تاثیری را در میزان هد پمپ ندارد. این پارامتر یکی از مهم ترین مواردی است که توجه به آن برای خرید پمپ های طبقاتی توصیه می شود. قطر پروانه ها و سرعت الکتروموتور ها تاثیر زیادی را در تغییر میزان هد پمپ دارند.
فشار: میزان فشار نشان دهنده فشار وارد شده در هر واحد از سطح زمین می باشد.
توان موتور: الکتروموتور ها از اجزای مهم در ساختار پمپ های طبقاتی هستند که کارکرد آن ها تاثیر زیادی را در عملکرد پمپ دارد. عملکرد پمپ های طبقاتی به صورتی است که الکتروموتور با انتقال انرژی به پروانه ها باعث چرخش آن ها می شود و این موضوع تاثیر زیادی را در راندمان کلی پمپ های طبقاتی دارد.
مواردی که گفته شد از مهم ترین پارامترهایی می باشند که در بخش مشخصات فنی پمپ های طبقاتی عنوان می شود.
عیب یابی و تعمیر پمپ های طبقاتی
توجه به سرویس دهی پمپ های طبقاتی عمودی یکی از مهم ترین نکاتی است که توجه به آن برای نگهداری پمپ اهمیت زیادی دارد. در جدول زیر به بررسی دلایل برخی از مشکلات رایج در ساختار پمپ های طبقاتی می پردازیم:
مشکلات احتمالی در ساختار پمپ های طبقاتی |
دلایل بروز مشکل |
افزایش مصرف انرژی به شکل گرما در الکتروموتور پمپ طبقاتی، سوختن سیم پیچ های پمپ |
استفاده از پمپ های طبقاتی بدون جریان سیال در ساختار آن |
خرابی کامل پمپ های طبقاتی |
ورود سیال با غلظت بالا1 |
گیر کردن پروانه های پمپ |
ورود سیال با میزان بالای آلاینده های فیزیکی 2 |
سوختن کامل پمپ طبقاتی |
ایجاد اتصالی کوتاه در کابل های پمپ |
خرابی کامل و یا انفجار پمپ های طبقاتی |
کشیدگی و زخمی شدن کابل های پمپ های طبقاتی |
کاهش دبی و فشار سیال، خرابی کامل پمپ، سوختن سیم پیچ های پمپ |
عملکرد برعکس پمپ های طبقاتی |
1. ساختار پمپ های طبقاتی عمودی به صورتی است که دارای محدودیت هایی برای تعبیه در سیستم های مختلف می باشند، به صورتی کلی پمپ های طبقاتی عمودی توانایی پمپاژ همه سیالات را ندارند.
**پمپ های طبقاتی عمودی لوارا تنها برای پمپاژ سیالات عاری از مواد شیمیایی مناسب هستند.
2. از آن جایی که در ساختار پمپ های طبقاتی عمودی پروانه ها فاصله کمی را با بدنه پمپ دارند، ورود سیال با میزان بالای آلاینده های فیزیکی از مواردی است که ممکن است خرابی پمپ های طبقاتی را به دنبال داشته باشد.
ورود سیال با میزان بالای آلاینده های فیزیکی و ذرات معلق باعث گیر کردن پروانه های پمپ طبقاتی عمودی می شود، برای حذف آلاینده های فیزیکی و ذرات معلق در سیال می توان از فیلترهای پیش تصفیه استفاده کرد.
توجه به برطرف کردن مشکلات جزئی در ساختار پمپ های طبقاتی عمودی برای جلوگیری از خرابی کامل پمپ های طبقاتی اهمیت زیادی دارد. در صورت بروز هر گونه مشکل در پمپ های طبقاتی استفاده از کمک متخصصان و کارشناسان فنی در این زمینه توصیه می شود.
بروز مشکل در ساختار پمپ های طبقاتی هیچ ارتباطی را با برند پمپ های طبقاتی عمودی ندارند و در بیشتر موارد ناشی از عدم توجه به رعایت اصول لازم برای نصب پمپ های طبقاتی عمودی می باشد.
برای خرید پمپ های طبقاتی باید به چه نکاتی توجه کرد؟
توجه به برخی نکات و پارامترها برای خرید پمپ های طبقاتی می تواند کمک کننده باشد، طرح پرسش های زیر برای خرید پمپ های طبقاتی توصیه می شود:
• با توجه به نیاز پمپ های عمودی یا افقی برای شما مناسب تر است؟
• توجه به نوع اتصال و طرح این پرسش که نوع اتصال مورد نیاز برای شما کدام است؟ اتصال دنده ای یا فلنجی؟
• میزان هد و دبی مورد نیاز در سیستم چقدر است؟
• میزان قدرت و دور الکتروموتور برای تعبیه در سیستم باید به چه اندازه ای باشد تا توان لازم را برای پمپاژ سیال فراهم کند؟
• اندازه ورودی و خروجی پمپ چقدر است و آیا با اتصالات در سیستم مطابقت دارد؟
از دیگر نکات مهم برای خرید پمپ های طبقاتی توجه به برند و سطح کیفی پمپ های طبقاتی می باشد، سطح کیفی پمپ های طبقاتی با برند های مختلف، متفاوت است.
آیا پمپ طبقاتی عمودی لوارا مدل 3SV19F22T انتخاب مناسبی برای من است؟
پمپ های طبقاتی عمودی لوارا بر اساس اصول لازم طراحی و تولید شده اند و به همین دلیل سطح کیفی و عملکرد مناسبی را در سیستم های مختلف دارند. پمپ های طبقاتی عمودی از پمپ های سانتریفیوژ هستند، که در ساختار آن ها پروانه های چند گانه در طبقات فوقانی استفاده می شود. آب شیرین کن های صنعتی، سیستم های شستشوی صنعتی، سیستم های تهویه مطبوع و... برخی از کاربردهای پمپ طبقاتی عمودی می باشند.
توجه کنید!! پمپ های طبقاتی عمودی لوارا بر اساس ساختار، توانایی پمپاژ سیالاتی را بدون مواد شیمیایی دارند، به صورت کلی از پمپ های طبقاتی عمودی برای پمپاژ آب و سایر سیالات با خواص شیمیایی مشابه به آن استفاده می شود. ورود سیال با میزان بالای آلاینده های فیزیکی یکی از مواردی است که تاثیر زیادی را در خرابی پمپ های طبقاتی عمودی دارد.
برای دریافت مشاوره رایگان در زمینه خرید محصولات تصفیه آب با مراجعه به وب سایت آبین با کارشناسان فنی مجموعه ما در ارتباط باشید.
