پمپ طبقاتی عمودی لئو (LEO) مدل LVR 5-22

5
دسته بندی:

لئو (LEO)

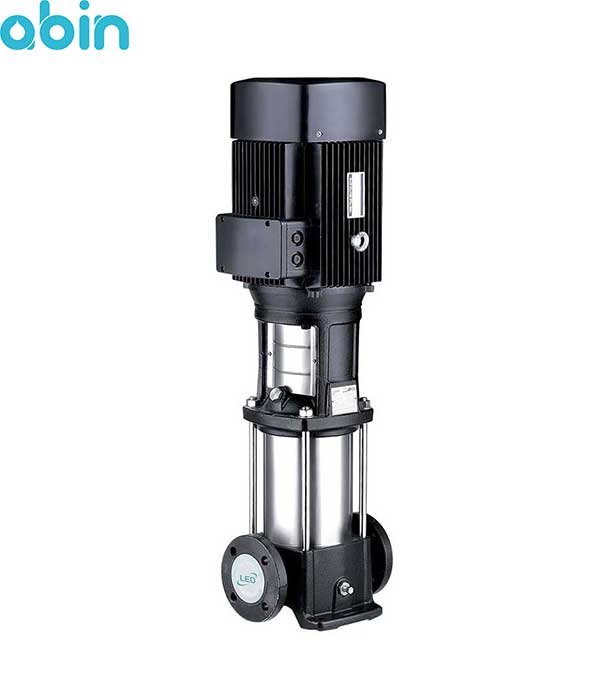

پمپ طبقاتی عمودی لئو مدل LVR 5-22

پمپ طبقاتی استیل مدل LVR 5-22 شرکت لئو نوعی پمپ طبقاتی عمودی با موتور الکتریکی 5.5 اسب بخار است که قادر به پمپاژ آب با ارتفاع (هد) 150 متر و دبی 8.5 متر مکعب بر ساعت نیز می باشد. بدنه و اجزای داخلی این پمپ طبقاتی از آلیاژ ضد زنگ تهیه شده اند که موجب مقاومت بالای آن در برابر فشارهای بالای آب و بروز خوردگی خواهد شد. هد و پایه پمپ عمودی طبقاتی مدل LVR 5-22 از چدن ضد زنگ با درجه HT200 تهیه شده و بدنه و سایر اجزای پمپ نیز از جنس استیل ضد زنگ گرید SS 304 هستند. این پمپ طبقاتی به دلیل نصب الکتروموتور به صورت عمودی و اشغال نمودن فضای کمتر برای استفاده در مکان های محدود مناسب تر است.

اتصالات ورودی و خروجی در پمپ عمودی طبقاتی مدل LVR 5-22 از نوع فلنجی و دارای ابعاد 1/4–1 اینچ می باشند. این پمپ طبقاتی استیل به دلیل سطح کیفی بالا و استفاده از مواد اولیه مرغوب توانایی پمپاژ آب با فشار و دبی های بالا را نیز دارد. اکثر پمپ های مورد استفاده در صنایع مختلف، پمپ های طبقاتی و دیگر انواع پمپ سانتریفیوژ هستند و از پمپ عمودی طبقاتی مدل LVR 5-22 نیز می توان به منظور آبرسانی و پمپاژ آب در صنایعی نظیر تصفیه آب صنعتی، دیگ های بخار، تجهیزات آبیاری در حوزه کشاورزی و باغبانی به صورت گسترده ای استفاده نمود.

کمپانی پمپ لئو (LEO Pump Company) یکی از معتبرترین عرضه کنندگان پمپ های آب خانگی و صنعتی به سراسر جهان می باشد. پمپ های تولیدی شرکت لئو از نظر ساختار، نوع، عملکرد و نحوه نصب خود دارای انواع مختلفی هستند که انواع پمپ های خانگی، پمپ های گریز از مرکز، سیرکولاتور و انواع پمپ های طبقاتی عمودی و افقی را شامل می شوند. در ساخت پمپ های شرکت لئو از پیشرفته ترین تکنولوژی ها و قطعات با کیفیت استفاده می شود و این محصولات دارای استانداردهای معتبر جهانی نظیر استاندارد اروپایی تضمین کیفیت ACS هستند.

پمپ طبقاتی عمودی لئو مدل LVR 5-22

کاربرد پمپ عمودی لئو مدل LVR 5-22

پمپ عمودی طبقاتی LVR 5-22 شرکت لئو از کیفیت ساخت بالایی برخوردار است و جهت پمپاژ آب (سیال) در دبی ها و فشارهای بالا، انتخاب  مناسبی است. از جمله کاربردهای مهم این پمپ عمودی طبقاتی لئو می توان موارد زیر را نام برد:


•    استفاده در تصفیه آب صنعتی و تصفیه استخرهای شنا
•    استفاده در سیستم های حرارتی و برودتی
•    سیستم های آب شیرین کن صنعتی
•    جهت تغذیه دیگ های بخار و مخازن فشار قوی
•    انتقال آب در ساختمان های مسکونی و اداری بلند
•    افزایش فشار آب در فواره ها و آب نماها
•    سیستم های آبیاری تحت فشار مورد استفاده در امور باغبانی و کشاورزی
•    بوستر پمپ های دستگاه های آبرسانی و اطفای حریق



از پمپ عمودی طبقاتی LVR 5-22 لئو علاوه بر آب، برای پمپاژ سیال های مشابه آب (مشخصات نزدیک به آب) که غیر خورنده و عاری از هر گونه ماده جامد ساینده باشند، می توان استفاده نمود. از جمله ویژگی های دیگری این سیال، می توان به اشتعال ناپذیر و غیر انفجاری بودن آن اشاره نمود.

نقاط قوت پمپ عمودی LVR 5-22 لئو


پمپ طبقاتی عمودی لئو مدل LVR 5-22 دارای ویژگی های منحصر به فردی است که آن را از سایر پمپ های طبقاتی متمایز می کند، برخی از این ویژگی ها به شرح زیر هستند:


•    پروانه های مرغوب از چدن ضد زنگ گرید HT200
•    پمپاژ آب به شکل یکنواخت تر (در مقایسه با محصولات مشابه)
•    سطح مقطع کوچک و اشغال فضایی محدود
•    پمپاژ آب با دبی و فشارهای بالا
•    مقاوم در برابر خوردگی و فشارهای کاری بالا
•    کارکرد الکتروموتور پمپ با صدای کمتر
•    دارای قطعاتی ضد زنگ از چدن و استیل (stainless steel)
•    دارای مشکلات کمتر در فرایند کوپلینگ پمپ
•    نیاز کمتر پمپ به توان بالا جهت پمپاژ آب
•    مناسب برای استفاده در فضاهای محدود
•    هزینه تعمیر و نگهداری پایین و مقرون به صرفه

مکانیزم پمپ های طبقاتی


پمپ های طبقاتی (multistage pump) یکی از انواع پمپ های سانتریفیوژ هستند که در آن سیال پس از عبور از پروانه های متوالی با فشاری به مراتب بیشتر به بیرون پمپاژ می شود. در حالی که پمپ های سانتریفیوژ تک پروانه ای معمولاً حداکثر هد 125 متر هستند، در پمپ طبقاتی می توان به هد و فشارهای بالاتری نیز دست یافت. پمپ های طبقاتی به دلیل ساختار طبقاتی خود، برای عبور سیال از پروانه های متعدد و چرخش ایمپلرها به موتوری با نیرو محرکه بیشتر نیازمند هستند. باید توجه داشت که افزایش توان موتور پمپ طبقاتی هیچ تغییری در دبی خروجی از پمپ نخواهد داشت و تنها هد و فشار خروجی سیال را افزایش می دهد.

در پمپ های سانتریفیوژی فاکتور هد به عواملی نظیر نوع، سرعت دوران پروانه و طراحی آنها بستگی دارد، اما به دلیل محدودیت های عملیاتی که در طراحی پمپ های سانتریفیوژی تک طبقه (تک پروانه ای) ایجاد می شود، طراحی این پمپ ها به صورت طبقاتی و چند پروانه ای عملکرد بهتری ایجاد خواهد کرد. در پمپ های طبقاتی معمولاً بدون تغییر در سرعت و ابعاد پمپ، تنها طبقات و توان الکتروموتور پمپ افزایش خواهد یافت. در این فرایند بدون تغییر در دبی خروجی پمپ، تنها هد و فشار پمپاژ سیال افزایش می یابد.

پمپ های سانتریفیوژی نوع طبقاتی بسته به نحوه نصب و وضعیت الکتروموتور در پمپ، دارای دو نوع پمپ های طبقاتی عمودی و افقی هستند. در این پمپ های طبقاتی، پروانه ها توسط موتور الکتریکی پمپ با سرعت بسیار بالایی حرکت می کنند و به این ترتیب انرژی لازم جهت پمپاژ سیال تولید می گردد. ساز و کار پمپ های طبقاتی بر اساس نیروی مرکز گریز است که توسط دوران پروانه های به کار رفته در پمپ ایجاد می شود.

تفاوت های پمپ های طبقاتی عمودی و افقی


پمپ های طبقاتی عمودی و افقی به دلیل ساختار و عملکرد خاص خود دارای تفاوت هایی به شرح زیر هستند:


•    فضای اشغال شده توسط پمپ: پمپ های طبقاتی عمودی نسبت به نوع افقی فضای کوچکتری را اشغال می کنند.
•    نوع اتصال پمپ: نحوه نصب پمپ طبقاتی عمودی از پایین به بالا می باشد. در این نوع پمپ طبقاتی، بدنه موتور و پمپ توسط لبه به یکدیگر متصل می گردند. پمپ طبقاتی افقی با قرار گیری موتور نصب می شود و پس از آن باید مرتب سازی و تنظیم دقیق پمپ صورت گیرد. پمپ عمودی در مقایسه با نوع افقی نصب ساده تری دارد.
•    تعمیر و نگهداری: فرایند تعمیر و نگهداری در پمپ های طبقاتی عمودی دشوارتر است، برای مثال تعمیر پروانه در پمپ عمودی به باز کردن قسمت بالای پمپ نیازمند می باشد. در حالی که این عملیات در پمپ های طبقاتی افقی نسبتاً آسان تر انجام می گردد.


مشخضات پمپ طبقاتی لئو مدل LVR 5-22

مشخصات فنی پمپ های طبقاتی مدل LVR 5-22 به شرح زیر هستند:

دبی پمپ

8.5 متر مکعب بر ساعت

توان

5.5 اسب بخار

ماکزیمم هد

150 متر

کلاس حفاظتی موتور

55IP

سایز دهانه ورودی

1/4- 1 اینچ (DN25)

سایز دهانه خروجی

1/4- 1 اینچ (DN25)

بازه PH سیال

4-10

بازه دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند مقداری متفاوت باشد)

تعداد پروانه ها (طبقات)

22

منبع انرژی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس کانکشن پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)

راهنمای عیب یابی پمپ های طبقاتی لئو سری LVR

به منظور عیب یابی پمپ طبقاتی لئو سری LVR (و سری LVS) توجه به نکات زیر می تواند بسیار سودمند باشد:

ایراد

علت

راه حل

موتور پس از استارت روشن نمی شود

قطع برق

بررسی منبع برق

سوختن فیوزها

 تعویض فیوزها

 اتصالات اصلی پمپ برقرار نمی شوند یا سیم پیچ آن معیوب است

تعمیر سیم پیچ یا اتصالات پمپ

خرابی موتور پمپ

تعمیر موتور

محافظ قطع کن مدار پس از اتصال جریان، بلافاصله جریان را قطع می کند

سوختن یکی از فیوزها

تعویض فیوز معیوب

 عدم اتصال یا معیوب بودن کابل

بررسی اتصالات یا تعویض آنها

خرابی سیم پیچ الکتروموتور

تعمیر سیم پیچ موتور

پمپ روشن شده، اما آب را پمپاژ نمی کند

گرفتگی ورودی پمپ

بررسی مسیر نشتی و ورودی
  در لوله مکش

     نشتی در لوله مکش

بررسی و تعمیر لوله مکش

چرخش و دوران موتور پمپ به صورت برعکس

جابجایی اتصالات الکتریکی پمپ

نکات ایمنی در اتصالات الکتریکی


کلیه عملیات الکتریکی در موتورهای صنعتی و طبقاتی باید توسط کاشناس مجرب انجام شود. در هنگام نصب اتصالات الکتریکی پمپ های طبقاتی سری LVR لئو توجه به نکات زیر لازم است:


•    موتور دستگاه باید به شکل ایمنی به زمین متصل گردد.
•    پیش از باز کردن جعبه ترمینال پمپ، اتصال پمپ و منبع برق را قطع نمایید.
•    پمپ های تک فاز باید دارای محافظ حرارتی داخلی باشند.
•    اطمینان حاصل کنید که ولتاژ و فرکانس موتور پمپ طبقاتی و منبع برق ورودی به دستگاه کاملاً مطابقت داشته باشند.
•    مطمئن شوید که در بخش ورودی پمپ، یک جعبه اتصال نصب گردیده است.
•    زاویه جعبه ترمینال را بر اساس دستور العمل مربوطه بر روی زوایای صفر، 180 و 270 درجه تنظیم کنید.
•    در هنگام نصب جعبه ترمینال از باز کردن کوپلینگ خودداری کنید، در صورت نیاز تنها می توانید محافظ آن را باز نمایید.
•    برای نصب جعبه ترمینال، پیچ های اتصال موتور به پمپ را باز نموده و پس از چرخاندن موتور در جهت مناسب، تمامی پیچ ها را محکم کرده و محافظ کوپلینگ را به صورت قبل ببندید.


آیا پمپ عمودی مدل LVR 5-22 گزینه مناسبی است؟

پمپ طبقاتی استیل مدل LVR 5-22 لئو نوعی پمپ عمودی با توان 5.5 اسب بخار است که توانایی پمپاژ آب به ارتفاع (هد) 150 متر و دبی 8.5 متر مکعب بر ساعت را دارد. بدنه و اجزای داخلی این پمپ طبقاتی از آلیاژ ضد زنگ و مقاوم در مقابل فشارهای بالا و خوردگی تولید شده اند. پمپ طبقاتی عمودی مدل LVR 5-22 به صورت عمودی نصب می شود و به دلیل سطح مقطع پایین خود، برای استفاده در مکان های کوچک انتخابی مناسب است. کلیه قطعات و اجزای این پمپ طبقاتی از مواد اولیه و آلیاژهایی نظیر چدن با درجه HT200 و استیل ضد زنگ گرید SS 304 تهیه شده اند. این پمپ طبقاتی مرغوب به دلیل طراحی مناسب و استفاده از تکنولوژی پیشرفته در ساخت آن، قادر به پمپاژ آب با فشار و دبی های بالا نیز می باشد. مهم ترین کاربردهای پمپ عمودی طبقاتی مدل LVR 5-22 استفاده گسترده در تصفیه آب صنعتی، دیگ های بخار، تجهیزات آبیاری در حوزه کشاورزی و باغبانی است.

پمپ های تولیدی شرکت لئو از لحاظ ساختار، نوع و عملکرد خود دارای انواع مختلفی هستند که این محصولات، انواع پمپ های خانگی، پمپ های گریز از مرکز، سیرکولاتور و انواع پمپ های طبقاتی عمودی و افقی را در بر می گیرند. در ساخت پمپ های شرکت لئو از پیشرفته ترین تکنولوژی ها و قطعات با کیفیت استفاده شده است و دارای استاندارد های بین المللی نظیر استاندارد اروپایی تضمین کیفیت ACS می باشند.

فروشگاه تجهیزات تصفیه آب آبین تامین کننده بهترین پمپ های طبقاتی است و مشتریان خود را در خرید و انتخاب محصولات خود از مشاوره رایگان برخوردار می سازد. چنانچه قصد خرید یا دریافت مشاوره کارشناسان با تجربه آبین را دارید، به سایت www.abin.ir مراجعه کنید.

پمپ های طبقاتی LEO

ماکزیمم دبی پمپ
8.5 متر مکعب بر ساعت
توان موتور
5.5 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1-1/4 اینچ (DN25)
ماکزیمم هد پمپ
150 متر
