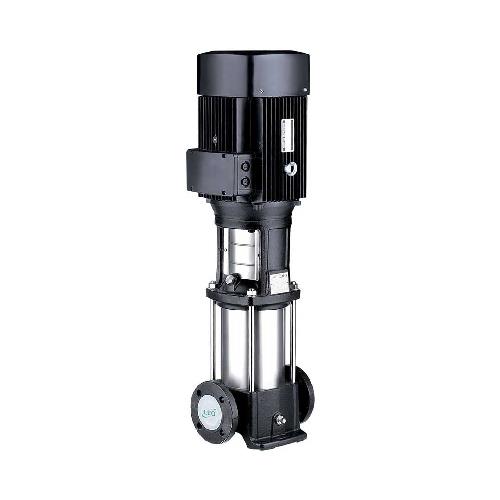

پمپ طبقاتی عمودی لئو (LEO) مدل LVR 4-16

5
دسته بندی:

لئو (LEO)

پمپ طبقاتی عمودی لئو مدل LVR 4-16

پمپ طبقاتی عمودی مدل LVR 4-16 شرکت لئو دارای مشخصه هایی مانند ماکزیمم هد 152 متر و توان 4 اسب بخار است و قادر به تولید جریانی با دبی 8 متر مکعب بر ساعت نیز می باشد. از این پمپ طبقاتی نوعی پمپ استیل است که از مواد اولیه کاملا ضد زنگ و مرغوب ساخته شده است. اجزا و قطعات به کار رفته در پمپ طبقاتی لئو مدل LVR 4-16 در برابر خوردگی و فشارهای عملیاتی بالا از مقاومت مناسبی برخوردار می باشد. در این پمپ طبقاتی تمام قطعات (به جز پایه و هد دستگاه) از استیل ضد زنگ درجه 304 تهیه شده اند و کاور و پایه آن از جنس چدن ضد زنگ گرید HT200 می باشند.

کمپاتی معتبر LEO شناخته شده ترین برند تولید کننده انواع پمپ های صنعتی در دنیا است که از جمله آنها می توان پمپ هایی نظیر پمپ های خانگی، پمپ های گریز از مرکز، انواع پمپ های طبقاتی، پمپ های کف کش و لجن کش و نیز پمپ های سیرکولاتور را نام برد. پمپ های خانگی و صنعتی این شرکت معتبر به دلیل کیفیت بالا و مواد اولیه مرغوب، از تاییدیه های معتبر جهانی نظیر استاندارد اتحادیه اروپا و استاندارد ACS بهره برده اند و این مسئله نشانگر سطح کیفی بالا، ایمنی مناسب و عدم خطرات زیست محیطی در این محصولات می باشد.

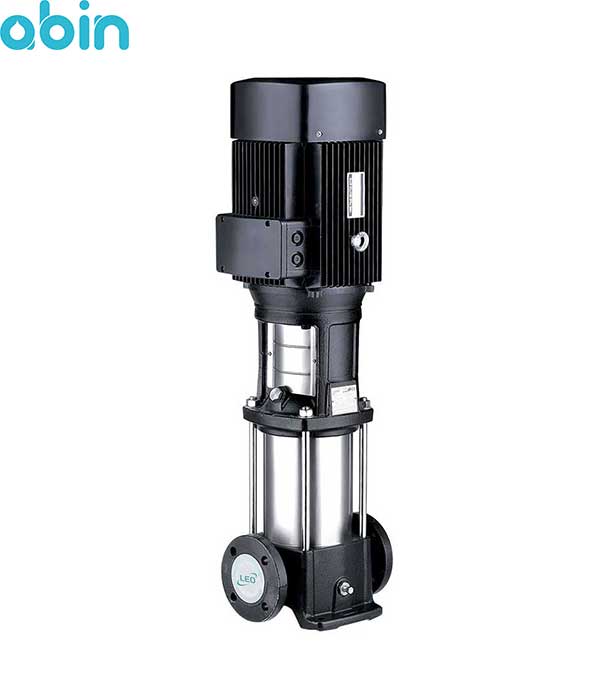

پمپ طبقاتی عمودی لئو مدل LVR 4-16

موارد استفاده از پمپ عمودی LVR 4-16 لئو

پمپ عمودی طبقاتی لئو LVR 4-16 قابلیت پمپاژ آب و سیال های مشابه با فشارها و دبی های بالا را دارد و از آن می توان در موارد زیر استفاده نمود:


•    سیستم های گرمایشی و سرمایشی و سیستم های تهویه مطبوع
•    دستگاه های تصفیه آب RO و UF و سیستم های شیرین کن صنعتی
•    تغذیه بویلرها و مخزن های تحت فشار
•    پمپاژ آب در ساختمان های مسکونی و اداری مرتفع
•    افزایش فشار در تجهیزات آبیاری تحت فشار در امور باغبانی و کشاورزی
•    استفاده در فواره ها و آب نماها
•    استفاده در بوستر پمپ ها در سیستم های آبیاری و اطفای حریق

لازم است که آب یا سیال مورد استفاده جهت پمپاژ با پمپ طبقاتی عمودی لئو LVR 4-16 کاملاً تمیز و فاقد ناخالصی ها و ذرات جامدی نظیر  شن و ماسه باشد. بعلاوه سیال مورد نظر باید از نظر شیمیایی سیالی مشابه آب و نیز کاملاً غیر چسبناک و اشتعال ناپذیر باشد.

نقاط قوت پمپ طبقاتی عمودی مدل LVR 4-16

پمپ طبقاتی عمودی لئو مدل LVR 4-16 دارای ویژگی های برجسته ای است که سبب تمایز آن از دیگر محصولات می گردد. برخی از نقاط قوت این مدل پمپ طبقاتی لئو به شرح زیر هستند:

•    دارای پروانه هایی از جنس چدن ضد زنگ گرید HT200
•    سطح مقطع کم و مناسب برای استفاده در مکان های کوچک
•    پمپاژ بالا به صورت یکنواخت تر نسبت به پمپ های افقی
•    ایجاد هد و فشارهای بالای آب
•    دارای مقاومت بالا در مقابل خوردگی و فشارهای عملیاتی زیاد
•    دارای موتوری کم صدا در مقایسه با پمپ های افقی
•    دارای قطعاتی مقاوم از جنس استیل و چدن ضد زنگ
•    فرایند کوپلینگ مناسب پمپ و ایجاد مشکلات کمتر
•    نیاز کمتر به الکتروموتور قدرتمند
•    مناسب برای استفاده از فضاهای محدود
•    هزینه تعمیر و نگهداری پایین
•    قیمت پایین و مقرون به صرفه

پمپ های طبقاتی (Multistage pump)


پمپ های طبقاتی گروهی از پمپ های سانتریفیوژ هستند که آب یا سیال به جای عبور از یک پروانه، از تعدادی پروانه که به صورت سری قرار گرفته اند، می گذرد. ماکزیمم فشار (هد) در این دسته پمپ ها برخلاف انواع دیگر پمپ های سانتریفیوژ تک پروانه که حداکثر هد 125 متر دارند، می تواند تا مقادیر بسیار بالایی افزایش یابد. پمپ های طبقاتی نیازمند موتوری با نیرو محرکه قدرتمند هستند، زیرا تامین این نیروی برای به حرکت در آوردن ایمپلرها یا پروانه های موازی لازم می باشد. در این حالت با افزایش توان الکتروموتور پمپ طبقاتی، تنها هد خروجی پمپ افزایش می یابد و هیچ تغییری در دبی آب پمپاژ شده ایجاد نخواهد گردید.

هد خروجی پمپ های سانتریفیوژ تک پروانه ای تا حد بالایی به نوع و شکل پره های پروانه و سرعت چرخش آنها وابسته است. هنگامی که به پمپی با هد بالا احتیاج می باشد، اما به دلیل محدودیت های عملیاتی در پمپ طبقاتی این مساله امکان پذیر نیست، استفاده از پمپ های طبقاتی تنها راه حل موجود می باشد. در پمپ های چند پروانه ای یا طبقاتی بدون تغییر در سرعت و ابعاد پمپ، طبقات به کار رفته در دستگاه افزایش می یابد، در این حالت بدون تغییر در دبی پمپ، هد و ارتفاع پمپاژ آب افزایش خواهند یافت. این مساله به دلیل رخ می دهد که با افزایش طبقات پمپ استفاده از الکتروموتوری با توان بیشتر ضروری است.

اگر در سیستم مورد نظر به چند پمپ طبقاتی نیاز باشد، باید پمپ ها به صورت سری بسته شوند، زیرا با بستن پمپ ها به طور موازی هد تغییر چندانی نخواهد کرد، در حالی که دبی بسته به افزایش پروانه ها و طبقات استفاده شده در پمپ زیاد می گردند. از پمپ های طبقاتی می توان در مصارفی که به پمپاژ آب با فشار بالا نیازمند هستند، نظیر نیروگاه ها و نیز جهت تغذیه بویلرها استفاده نمود. افزایش هد خروجی در پمپ های طبقاتی به صورت ضریب دار اتفاق نمی افتد، به این معنی که هد خروجی در پمپ دو پروانه ای، دو برابر هد پمپ تک طبقه ای نخواهد بود.

پمپ های طبقاتی بر اساس نحوه قرار گیری الکتروموتور در دستگاه به دو دسته پمپ های طبقاتی عمودی و طبقاتی افقی طبقه بندی می شوند. عملکرد پمپ طبقاتی به این صورت است که در پمپ های طبقاتی، پروانه توسط الکتروموتور با سرعت بالایی دوران کرده و سیال قرار گرفته در میان پروانه ها، همراه پره های آن به دوران در می آید. در نتیجه انرژی جنبشی سیال افزایش یافته و به علت نیروی گریز از مرکز با سرعت بالا به بیرون پرتاب می شود، این فرایند موجب افزایش فشار و انجام فرایند پمپاژ سیال توسط پمپ خواهد شد.

مزایای استفاده از پمپ های طبقاتی عمودی

با وجود آنکه پمپ های عمودی و افقی هر دو از نوع پمپ های گریز از مرکز بوده و از ساختار تقریباً مشابهی بهره مند هستند، اما پمپ های طبقاتی عمودی از نظر عملکرد نسبت به انواع دیگر، دارای مزیت هایی به شرح می باشند:


•    استفاده از طبقات و پروانه های متعدد در پمپ های طبقاتی موجب پمپاژ یکنواخت سیال و افزایش حداکثر ارتفاع پمپاژ آب خواهد داشت. در حالی که برای ایجاد این شرایط در پمپ های تک طبقه یا تک پروانه ای به پروانه ای با قطر چند برابر نیاز می باشد.
•    در پمپ های طبقاتی عمودی اتصالات فلنجی ورودی و خروجی در یک راستا قرار می گیرند و به تغییر جهت در پمپاژ سیال نیاز نمی باشد، بنابراین به این ترتیب امکان حذف زانوها و سایر اتصالات در دستگاه فراهم می گردد.
•    کارکرد موتور با صدای کمتر در پمپ های عمودی (نسبت به پمپ های افقی)
•    پمپ های طبقاتی عمودی و چند پروانه ای نسبت به نوع تک پروانه، هزینه راه اندازی و بهره برداری کمتری دارند، زیرا برای پمپاژ حجم مشخصی از سیال توسط پمپ های عمودی به موتوری با توان کمتر نیاز است.



اجزای مهم پمپ طبقاتی عمودی مدل LVR 4-16

پمپ طبقاتی عمودی لئو مدل LVR 4-16 دارای اجزای مهم زیر می باشد:


•    الکتروموتور: موتور یا الکتروموتور پمپ طبقاتی در واقع بخش الکتریکی آن محسوب می شود و انرژی الکتریکی لازم برای پمپاژ سیال به بیرون را در پمپ تولید می کند.
•    کاور اصلی پمپ: بدنه پمپ در حقیقت کاور یا پوسته اصلی دستگاه است و تمام اجزای پمپ را در آن تعبیه شده اند.
•    پروانه ها: در پمپ های طبقاتی از پروانه های متعددی استفاده می شود و از طریق دوران پروانه ها در پمپ انرژی مورد نیاز برای پمپاژ سیال تامین می گردد.
•    دیفیوزر: پمپ های طبقاتی دارای تعدادی دیفیوزر هستند که همراه با پروانه های پمپ بر روی یک محور و یک راستا قرار می گیرند.
•    شفت: محور اصلی پمپ را اصطلاحاً شفت می گویند که اجزایی نظیر پروانه ها، کاسه ها و دیفیوزر ها روی آن نصب می گردند.
•    کوپلینگ: یکی از معایب پمپ های طبقاتی نیاز بیشتر به آب بندی و جلوگیری از نشت سیال در پمپ است که این مشکل را می توان توسط فرایندی به نام کوپلینگ پمپ برطرف نمود.

ویژگی های پمپ طبقاتی لئو مدل LVR 4-16

مشخصات فنی پمپ های طبقاتی مدل LVR 4-16 به شرح زیر هستند:

دبی پمپ

8 متر مکعب بر ساعت

توان

4 اسب بخار

ماکزیمم هد

152 متر

کلاس حفاظتی موتور

55IP

اندازه دهانه ورودی

1/4- 1 اینچ (DN25)

اندازه دهانه خروجی

1/4- 1 اینچ (DN25)

محدوده PH سیال

4-10

محدوده دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند مختلف باشد)

تعداد پروانه ها (طبقات)

16

منبع انرژی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس اتصالات در پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)


آیا پمپ عمودی مدل LVR 4-16 گزینه ای مناسب است؟

پمپ طبقاتی لئو مدل LVR 4-16 از کیفیت ساخت بالا و ویژگی هایی نظیر حداکثر هد 152 متر و توان 4 اسب بخار برخوردار می باشد و قابلیت تولید جریان 8 متر مکعب بر ساعت را دارد. این پمپ طبقاتی لئو یکی از انواع پمپ های طبقاتی استیل می باشد و در ساخت آن از مواد ضد زنگ و با کیفیت استفاده شده است. کلیه اجزای این پمپ طبقاتی لئو مدل LVR 4-16 (به جز پایه و هد دستگاه) از استیل ضد زنگ درجه 304 ساخته شده اند و کاور و پایه پمپ از چدن ضد زنگ گرید HT200 می باشد.


شرکت معتبر LEO تولید کننده انواع پمپ های پرکاربرد خانگی و صنعتی است که برخی از آنها شامل پمپ هایی نظیر پمپ خانگی، پمپ گریز از مرکز، انواع پمپ های طبقاتی، پمپ های کف کش و لجن کش و نیز پمپ های سیرکولاتور می باشد. این محصولات به دلیل کیفیت ساخت بالا و مواد اولیه مرغوب از تاییدیه های نظیر استاندارد اتحادیه اروپا و استاندارد ACS کسب کرده اند که نشانگر ضمانت کیفیت، ایمنی و عدم خطرات زیست محیطی در تولید آنها است.


مجموعه تصفیه آب آبین عرضه کننده بهترین پمپ های طبقاتی عمودی به سراسر ایران است و که با مرغوب ترین قطعات داخلی تولید شده اند. چنانچه قصد خرید یا دریافت مشاوره کارشناسان با تجربه آبین را دارید، با سایت www.abin.ir مراجعه نمایید.

پمپ های طبقاتی LEO

ماکزیمم فشار
15 بار
ماکزیمم دبی پمپ
8 متر مکعب بر ساعت
توان موتور
4 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1-1/4 اینچ (DN25)
ماکزیمم هد پمپ
152 متر
