پمپ طبقاتی عمودی لئو (LEO) مدل LVR 3-17

5
دسته بندی:

لئو (LEO)

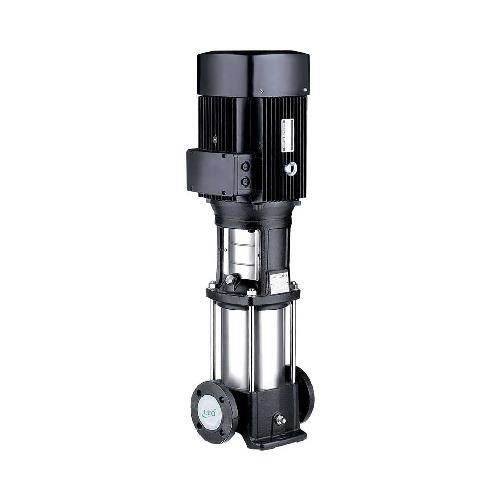

پمپ طبقاتی عمودی لئو مدل LVR 3-17

پمپ عمودی لئو (LEO) مدل LVR 3-17 از دسته پمپ های طبقاتی عمودی با قدرت پمپاژ آب با دبی 4.5 متر مکعب بر ساعت و ارتفاع 107 متر می باشد. پمپ های سری LVR شرکت لئو از مواد اولیه با کیفیت بالا تهیه شده اند و به دلیل فشار بالا در فرایندهای صنعتی و انتقال سیال هایی با ویسکوزیته پایین کاربرد گسترده ای دارند. پمپ طبقاتی عمودی مدل LVR 3-17 دارای طراحی چند پروانه ای است و با وجود مصرف انرژی پایین، قادر به تولید فشارها و دبی های بالای آب نیز می باشد. پمپ های طبقاتی عمودی لئو سری LVR به شکل عمودی و ایستاده نصب می شوند و به دلیل ویژگی سطح مقطع کوچک و پرتابل بودن نسبت به انواع دیگر محبوبیت بیشتری دارند. بنابراین استفاده از پمپ های طبقاتی عمودی در مکان های کوچک مناسب تر است.


از پمپ طبقاتی عمودی (LEO) مدل LVR 3-17 می توان در مواردی مانند سیستم های تصفیه آب RO و UF، تامین آب برای تغذیه مخازن تحت فشار و دیگ های بخار، انتقال آب در اماکن مسکونی و تجاری، گردش آب در سیستم حرارتی، برودتی و سیرکولاسیون استفاده نمود. شرکت معتبر لئو (LEO) ارائه دهنده انواع پمپ های خانگی، سیرکولاتور، سانتریفیوژی (پمپ گریز از مرکز) و به ویژه پمپ های طبقاتی عمودی و افقی در سراسر دنیا است که در فرایند تولید محصولات خود از استانداردهای معتبر بین المللی نظیر استاندارد اتحادیه اروپا و استاندارد ACS بهره می برد. گواهینامه هایی که شرکت LEO در این راستا کسب نموده است، کیفیت، ایمنی و عدم خطر زیست محیطی محصولات تولیدی آن را تضمین می کند.

پمپ طبقاتی عمودی لئو مدل LVR 3-17

کاربرد پمپ طبقاتی عموی LEO مدل LVR 3-17

از پمپ عمودی  لئو مدل LVR 3-17 می توان برای پمپاژ سیال هایی با گرانروی پایین، اشتعال ناپذیر و فاقد ناخالصی و ذرات جامد در موارد زیر استفاده کرد:


•    بوستر پمپ در سیستم های آتش نشانی و آبرسانی
•    سیستم های شستشوی صنعتی، تجهیزات آبیاری و فواره ها
•    انتقال آب در دستگاه های حرارتی، برودتی و تهویه مطبوع
•    سیستم های تصفیه آب RO و UF و آب شیرین کن
•    تصفیه آب استخرها
•    تامین آب مورد نیاز جهت تغذیه بویلرها و مخازن تحت فشار
•    افزایش فشار آب در برج های اداری و تجاری

مزیت های پمپ های طبقاتی لئو مدل LVR 3-17

ویژگی های برجسته پمپ های عمودی مدل LVR 3-17 ساخت شرکت LEO به شرح زیر هستند:

•     پروانه هایی مقاوم در مقابل فشارهای مکانیکی و خوردگی
•     بدنه ضد زنگ پمپ از جنس استیل 304 و نیز 316 (در صورت سفارش)
•    دارای سیم پیچ مسی
•    دارای بلبرینگ های با کیفیت از برند  C & U
•    تولید الکتروموتور برطبق استاندارد بین المللی IE2

پمپ سانتریفیوژی طبقاتی


پمپ اصولاً دستگاهی تعریف می شود که قادر به گرفتن انرژی مکانیکی از یک منبع خارجی و انتقال این انرژی به سیال عبوری از دستگاه می باشند. پمپ هایی که عمدتاً برای انتقال و پمپاژ سیال مورد استفاده قرار می گیرند، دارای انواع مختلفی هستند و عملکرد آنها براساس مشخصه هایی مانند نحوه انتقال انرژی به سیال، نوع سیال و مواد اولیه بکار رفته (چدن یا استیل) در ساخت دستگاه متفاوت است. پمپ های سانتریفیوژی دارای انواع مختلفی نظیر پمپ های طبقاتی هستند که عملکرد آنها براساس فرایند گریز از مرکز می باشد. پمپ های سانتریفیوژی طبقاتی عمدتاً پروانه های متعددی وجود دارد که فاصله بسیار کم پروانه ها تا بدنه دستگاه ممکن است می تواند سبب آسیب به پمپ طبقاتی گردد.
پمپ های طبقاتی براساس نحوه نصب قطعات پمپ به دو دسته افقی و عمودی دسته بندی می شوند. پمپ های طبقاتی عمودی به پمپ های ایستاده معروف هستند و دارای اجزای نظیر الکتروموتور، تعدادی پروانه و دیفیوز و نیز اتصالات ورودی و خروجی می باشند. در پمپ های سانتریفیوژی عمودی الکتروموتور عمدتاً در بخش فوقانی دستگاه قرار می گیرد و از طریق یک میله طبقاتی به پروانه ها و بخش زیرین پمپ متصل می گردد. پمپ های طبقاتی عمودی لئو سری LVR با الکتروموتورهای استاندارد و بازده ای بالا کوپله شده اند که بازده آنها می تواند بسته به فشار و دبی مورد نظر مقدار ی متفاوت باشد.

ساختار پمپ های عمودی لئو


پمپ های طبقاتی LEO سری LVR از دسته پمپ های عمودی هستند که به حالت ایستاده نصب می گردند. در این پمپ ها الکتروموتور در بخش بالایی پمپ قرار گرفته و شفت نیز توسط کوپلینگ به آن متصل می شود. پروانه ها و دیفیوزرهای پمپ نیز بخش پایینی دستگاه را تشکیل می دهند. در مدل های بالاتر از پمپ لئو تعداد پروانه ها در دستگاه ممکن است به 36 عدد نیز برسد و علاوه بر سایر قطعات نظیر دیفیوزر و بیرینگ های سرامیکی بر روی شفت نصب گردد. در پمپ های طبقاتی سری LVR دهانه ورودی و خروجی جریان سیال در پایین ترین بخش و به شکل خطی قرار گرفته اند.


پمپ های طبقاتی لئو در مدل های و تیپ های (سری ها) مختلفی تولید شده اند که از جمله آنها تیپ های LVB ،LVS و LVR می باشند. تفاوت اصلی این سه تیپ از پمپ های LEO در جنس و متریال مورد استفاده در تولید قطعات آنها است. به این صورت که در سری LVR تمام قطعات دستگاه به جز هد و پایه پمپ از جنس استیل ضد زنگ (استیل 304) می باشد و پایه پمپ نیز از چدن ضد زنگ HT200 ساخته شده است. پمپ طبقاتی عمودی مدل  LVR 3-17 در دسته این پمپ های طبقاتی قرار دارد. البته سری LVR از این پمپ های طبقاتی عمودی به صورت سفارشی از استیل 316 نیز تولید شود. پمپ های طبقاتی لئو بر اساس اتصالات برقی دستگاه به صورت تک فاز و سه فاز به بازار عرضه می شوند که سری LVR از نوع پمپ های طبقاتی سه فاز هستند.


در پمپ های عمودی طبقاتی آب یا سیال پس از ورود به پروانه ها و دیفیوزرها افزایش فشار قرار یافته و با عبور از پروانه ها و دیفیوزرهای بعدی فشار آب افزایش بیشتری خواهد یافت. به دلیل اینکه لازم است سیال استفاده شده در پمپ کاملاً خالص بوده و حاوی ناخالصی و ذرات جامد نباشد، در برخی مواقع در ورودی پمپ های طبقاتی یک صافی (Strainer) قرار می دهند تا از ورود ذرات ناخالصی به پمپ و آسیب به آن ممانعت گردد. پمپ های چند پروانه ای به دلیل داشتن طبقات متعدد معمولاً وزن بالای دارند که یکی از معایب مهم این دسته پمپ های آب محسوب می شود. این مساله علاوه بر وزن بالا سبب قیمت بالای پمپ های آب طبقاتی در مقایسه با انواع دیگر نیز می شود.

انواع پمپ های سانتریفیوژی طبقاتی

پمپ های سانتریفیوژی نوع طبقاتی براساس ظاهر و وضعیت قرارگیری شفت در دستگاه به دو دسته طبقاتی افقی و طبقاتی عمودی طبقه بندی می شوند:

•    پمپ سانتریفیوژی عمودی


پمپ های عمودی طبقاتی دسته ای از پمپ های سانتریفیوژی هستند. این نوع پمپ های طبقاتی به دلیل نصب عمودی دستگاه به پمپ های ایستاده مشهور هستند و نسبت به انواع دیگر سطح مقطع کمتری را اشغال می کنند. بنابراین کم جا و پرتابل بودن پمپ های طبقاتی عمودی یکی از مزیت مهم آنها به شمار می آید. در این پمپ های سانتریفیوژی شفت به صورت عمودی نصب شده، سپس طبقات پمپ به صورت متناوب بر روی آن قرار می گیرند. پمپ های عمودی معمولاً یک صافی با روزنه های کوچک دارند، بنابراین باید تنها به منظور پمپاژ سیال های تمیز و با خلوص بالا مورد استفاده قرار گیرند. از طرفی باید بدانیم که پمپاژ سیال های حاوی ناخالصی و ذرات جامد سبب انسداد و گرفتگی پمپ نیز خواهد شد. علاوه بر سطح مقطع پایین، مزیت های دیگر پمپ های عمودی انرژی مصرفی پایین و محدوده گسترده نسبت جریان بر ارتفاع در آنها می باشد. از پمپ هایی با الکتروموتور عمودی و بدنه و پایه از جنس استیل می توان برای انتقال آب شور نیز استفاده نمود. پمپ های طبقاتی سری LVR شرکت لئو از دسته پمپ های طبقاتی عمودی هستند و می توانند در دوش های فشار قوی و سیستم های حمام، تغذیه دیگ های بخار و سوپرهیترها مورد استفاده قرار گیرد.

•    پمپ های سانتریفیوژی افقی


در پمپ های طبقاتی افقی شفت معمولا به صورت افقی قرار می گیرد و در حالتی دیگر می تواند آن را در مکانی میان بلبرینگ ها نصب نمود. در حالی که در پمپ های عمودی، شفت به صورت عمودی نصب می شود. طراحی مناسب پمپ های افقی موجب شده است که حتی در فشارهای بالای آب نیز همچنان حالت بالانس خود را حفظ می کند. یکی از مزیت های پمپ های سانتریفیوژی افقی نسبت به نوع عمودی میزان آبدهی بالا و جریان عبوری بیشتر در این انواع می باشد. کاربردهای مهم پمپ های طبقاتی افقی در مواردی مانند برف سازی، تغذیه دیگ های بخار، استفاده در اسپری ها و افشانه ها و نیز به منظور آبگیری معادن است.


ویژگی های پمپ طبقاتی مدل 17-3 LVR لئو

مشخصات فنی پمپ های طبقاتی لئو مدل LVR 3-17 به شرح زیر هستند:

بازه دبی پمپ

4.5 متر مکعب بر ساعت

توان

4.5 اسب بخار

ماکزیمم فشار

107 متر

کلاس حفاظتی موتور

55IP

دهانه ورودی

1 اینچ (DN25)

دهانه خروجی

1 اینچ (DN25)

بازه PH سیال

4-10

بازه دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند متفاوت باشد)

تعداد پروانه ها (طبقات)

17

منبع انرژی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس کانکشن پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)


در پمپ های طبقاتی سیال که بدین منظور مورد استفاده قرار می گیرد باید سیالی غیر مخرب، غیر قابل اشتعال و انفجار ناپذیر، غیر چسبناک و نیز بدون ناخالصی و ذرات جامد ساینده باشد، زیرا این مساله در ایجاد گرفتگی و انسداد پمپ و درنتیجه خرابی دستگاه نقش بسزایی خواهد داشت. علاوه بر این ضروری است که این سیال از نظر شیمیایی نیز کاملاً خنثی و خواصی نزدیک به آب داشته باشد. اگر از پمپ طبقاتی در ارتفاعات بالا استفاده می گردد، بدین منظور حداکثر ارتفاع مجاز از سطح دریا 1000 متر است و در ارتفاع های بالاتر از آن استفاده از پمپی با توانی بالاتر نیازمند هستیم. این مساله به علت کاهش چگالی و ویژگی خنک کنندگی هوا در ارتفاعات و درنتیجه در عمل توان خروجی موتور مقداری کمتر خواهد بود. بعلاوه باید توجه داشت که اگر مقصود پمپاژ سیالی غلیظ تر از آب را توسط پمپ طبقاتی می باشد، استفاده از پمپی با الکتروموتور قوی تری امری ضروری است.


آیا پمپ طبقاتی عمودی لئو مدل LVR 3-17 انتخاب مناسبی است؟

پمپ عمودی لئو (LEO) مدل LVR 3-17 نوعی پمپ های طبقاتی با قدرت پمپاژ آب با دبی 4.5 متر مکعب بر ساعت و ارتفاع 107 متر است که با کیفیت ترین مواد اولیه تولید شده است. این پمپ طبقاتی به دلیل توانایی پمپاژ آب با فشار بالا در فرایندهای صنعتی و انتقال سیال هایی با ویسکوزیته پایین کاربرد گسترده ای دارد. طراحی این پمپ طبقاتی عمودی به شکل چند پروانه ای است و با وجود انرژی مصرفی پایین، قادر به تولید فشارها و دبی های بالای آب نیز می باشد. پمپ های طبقاتی عمودی لئو سری LVR به شکل عمودی و ایستاده نصب می شوند و به دلیل  سطح مقطع کوچک و پورتابل بودن پمپ نسبت به انواع دیگر محبوبیت بیشتری دارند. پمپ عمودی لئو (LEO) مدل LVR 3-17 نیز برای  استفاده در مکان های کوچک و محدود مناسب تر است.


از پمپ طبقاتی عمودی (LEO) مدل LVR 3-17 می توان در مواردی مانند دستگاه های تصفیه آب RO و UF، تامین آب موردنیاز مخازن تحت فشار و بویلرها، انتقال آب در اماکن مسکونی و تجاری، چرخش آب در سیستم حرارتی، برودتی و سیرکولاسیون استفاده نمود. شرکت معتبر لئو (LEO) تولید کننده انواع پمپ های خانگی، سیرکولاتور، پمپ سانتریفیوژ (پمپ گریز از مرکز) و نیز انواع پمپ های طبقاتی در سراسر دنیا است. شرکت لئو در فرایند تولید محصولات خود از استانداردهای معتبر بین المللی نظیر استاندارد اتحادیه اروپا و استاندارد ACS بهره می برد. این گواهینامه ها، کیفیت، ایمنی و عدم خطر زیست محیطی محصولات تولیدی این کمپانی را تضمین می کند.


مجموعه تصفیه آب آبین تامین کننده انواع پمپ های صنعتی و نیز پمپ های طبقاتی است که امکان استفاده از مشاوره رایگان را نیز برای مشتریان خود فراهم نموده است.

پمپ های طبقاتی LEO

ماکزیمم فشار
10.5 بار
ماکزیمم دبی پمپ
4.5 متر مکعب بر ساعت
توان موتور
2 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1 اینچ (DN25)
ماکزیمم هد پمپ
107 متر
