پمپ طبقاتی عمودی لئو (LEO) مدل LVR 2-12

5
دسته بندی:

لئو (LEO)

پمپ طبقاتی عمودی لئو مدل LVR 2-12

پمپ طبقاتی عمودی (LEO) مدل LVR 2-12 نوعی پمپ طبقاتی استیل با قدرت پمپاژ آب با دبی 3.5 متر مکعب بر ساعت و هدی به ارتفاع 107 متر است. این پمپ طبقاتی از پمپ های سری LVR است که توسط شرکت معتبر لئو طراحی و عرضه می شود. پمپ های طبقاتی عمودی لئو به دلیل ساختار چند پروانه ای (طبقاتی) خود قادر به ایجاد فشارها و دبی های بالا با حداقل مصرف انرژی می باشند. پمپ های سری LVR شرکت لئو دارای نصب عمودی هستند که استفاده از آنها در مکان هایی که دارای محدودیت فضا می باشند، انتخابی مناسب است. از پمپ طبقاتی عمودی (LEO) مدل LVR 2-12 می توان در مواردی نظیر سیستم های تصفیه آب اولترافیلتراسیون و اسمز معکوس، تغذیه دیگ های بخار و مخازن تحت فشار، سیستم های آبرسانی در اماکن عمومی و نیز به منظور انتقال آب سرد و گرم در سیستم های حرارتی و تهویه مطبوع استفاده نمود. کمپانی لئو (LEO) تولید کننده انواع پمپ ها صنعتی به ویژه پمپ های طبقاتی عمودی و افقی در سراسر دنیا است که در تولید تمامی محصولات خود از استانداردهای معتبری نظیر استاندارد بین المللی اتحادیه اروپا و استاندارد ACS بهره می برد. گواهینامه های بین المللی محصولات شرکت لئو (LEO) که تضمین کننده کیفیت، ایمنی و عدم خطر زیست محیطی تولیدات آن است.

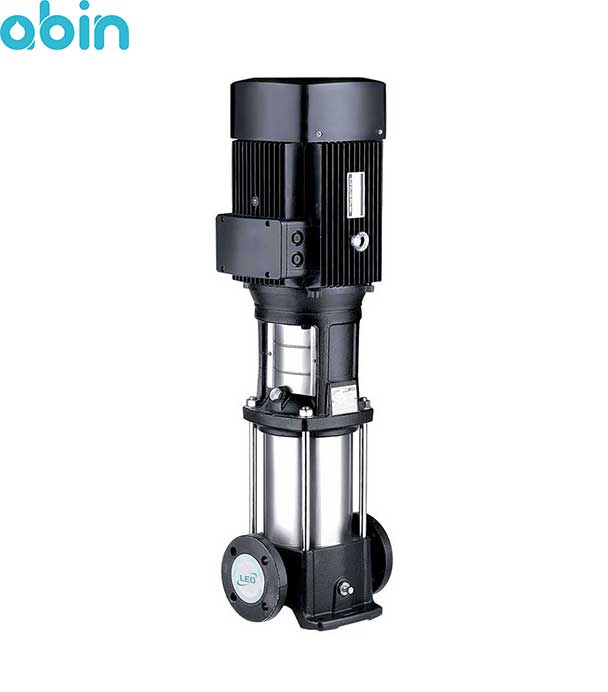

پمپ طبقاتی عمودی لئو LVR 2-12

ساختار پمپ طبقاتی

پمپ در حقیقت به دستگاهی اطلاق می شود که انرژی مکانیکی را از یک منبع خارجی دریافت کرده و پس از عبور سیال از میان پمپ، انرژی به سیال منتقل می گردد. پمپ ها براساس عملکرد و ساختمان خود دارای انواع مختلفی هستند که عمدتاً براساس پارامترهایی نظیر نحوه انتقال انرژی به سیال، نوع سیال مورد استفاده و متریال به کار در ساخت دستگاه دسته بندی می شوند. پمپ های طبقاتی در گروه پمپ های سانتریفیوژی قرار دارند که در دسته بندی خاصی می توان از نظر عملکرد و متریال استفاده شده (چدن یا استیل) آنها را به دو دسته پمپ های طبقاتی عمودی و افقی دسته بندی نمود. الکتروپمپ های عمودی با بدنه و پایه استیل ضد زنگ برای انتقال آب شور استفاده می شوند. مزیت اصلی پمپ های ساتریفیوژی عمودی نسبت به نوع افقی اشغال نمودن سطح مقطع بسیار کم (در مکان هایی که محدودیت فضا وجود دارد) به دلیل نوع طراحی دستگاه است.


پمپ های سانتریفیوژی طبقاتی (افقی و عمودی) با توجه به تعداد پروانه ها بکار رفته در پمپ و فاصله بسیار کم آنها با بدنه دستگاه، برای پمپاژ و انتقال آب تمیز و عاری از هرگونه ناخالصی استفاده می شوند. از آنجایی که این نوع پمپ های طبقاتی به صورت ایستاده نصب می شوند، از آنها با نام پمپ های ایستاده نیز یاد می شود. پمپ های طبقاتی عمودی از اجزای مهمی نظیر یک الکتروموتور، تعدادی دیفیوز و پروانه و نیز اتصالات ورودی و خروجی دستگاه تشکیل شده اند. موتور (الکتروموتور) در پمپ های طبقاتی معمولاً در قسمت فوقانی آن قرار می گیرند و در بخش زیرین پمپ از طریق یک میله طبقاتی بلند به پروانه ها متصل می گردد.

مکانیزم پمپ های طبقاتی

همانطور که گفته شد پمپ های طبقاتی از انواع پمپ های سانتریفیوژی هستند و براساس مکانیزم گریز از مرکز یا سانتریفیوژی عمل می کنند. در این پمپ ها به منظور افزایش فشار آب از تعدادی پروانه و دیفیوزر استفاده می گردد که دلیل نامگذاری این پمپ ها با عنوان پمپ های طبقاتی (Multistage) نیز به این علت است. در این فرایند آب پس از ورود به پروانه و دیفیوزر اول تحت فشار قرار می گیرد و پس از عبور از پروانه ها و دیفیوزرهای بعدی این فشار به مراتب افزایش می یابد. از آنجایی که آب ورودی به پمپ باید کاملا تمیز و عاری از هرگونه آلودگی باشد، بهتر است که در ورودی پمپ های طبقاتی از صافی (Strainer) استفاده گردد. این نوع پمپ ها براساس انرژی مصرفی خود در دو نوع تک فاز و سه فاز به بازار عرضه می شوند. از مزیت ها و ویژگی های برجسته پمپ های طبقاتی می توان به بازده بالای آنها اشاره نمود که می توانند در توان های موتور کم نیز فشار بالایی ایجاد کنند. پمپ های چند پروانه ای به دلیل طبقاتی بودن دارای وزن بالایی هستند که این امر یکی از معایب این پمپ های محسوب شده و موجب قیمت تمام شده بالایی آنها خواهد شد.



راهنمای استفاده از پمپ های طبقاتی

پمپ های طبقاتی یا چند پروانه ای متناسب با مدل و نوع طراحی خود می تواند به حالت افقی یا عمودی نصب گردد. در این پمپ ها ارتباط بین موتور و پمپ می تواند توسط کوپلینگ های استاندارد به حالت کوپل مستقیم یا غیر مستقیم تنظیم شود. این در حالی است که پمپ های طبقاتی کوپل غیر مستقیم تعمیر و نگهداری ساده تری دارند و اگر قستی از موتور آسیب ببیند می توان بخش مورد نظر را به صورت جداگانه دمونتاژ و تعمیر نمود.

در پمپ های طبقاتی بخش هایی نظیر بدنه، پروانه و دیفیوزر از جنس پلیمر، چدن یا استیل هستند. پمپ های طبقاتی با پروانه پلیمری (پلاستیکی) برای پمپاژ آب با دمای کمتر از 50 درجه سلسیوس مناسب می باشد. این درحالی است که از پمپ های چند پروانه ای چدنی یا استیل می توان از برای سیالی با دمای بالاتر از 110 درجه و پایین تر از منفی 10 درجه نیز استفاده نمود. به دلیل این مزیت پمپ های طبقاتی استیل برای استفاده در سیستم های تهویه مطبوع و سرمایشی انتخاب مناسبی محسوب می شوند. به دلیل طول بیشتر پمپ های پروانه ای در مقایسه با پمپ های تک پروانه ای، از آنها به صورت عمودی استفاده می گردد.

پمپ های سانتریفیوژ طبقاتی


الکتروپمپ های طبقاتی عمدتاً به دو دسته پمپ طبقاتی عمودی و پمپ طبقاتی افقی طبقه بندی می شوند:

•    پمپ های طبقاتی عمودی

این پمپ های طبقاتی که به صورت عمودی نصب می شوند، به پمپ های ایستاده شناخته می شوند و کاملاً پرتابل و کم جا هستند. شفت بکار رفته در این پمپ های طبقاتی به حالت عمودی است و طبقات پمپ یکی پس از دیگری بر روی آن قرار می گیرد. این نوع پمپ ها بدلیل کوچک بودن روزنه های صافی خود تنها برای آب های تمیز قابل استفاده هستند و به دلیل اشغال کردن فضای کوچک کاملاً ایده آب هستند. مزیت های مهم پمپ های طبقاتی عمودی مصرف انرژی کم و محدوده وسیع نسبت جریان/ارتفاع است. باید دقت داشت که این نوع پمپ ها نسبت به انسداد و گرفتگی بسیار حساس هستند و قادر به پمپاژ ناخالصی ها و جامدات موجود در آب نمی باشند. از پمپ های طبقاتی عمودی می توان در مصارفی نظیر سیستم های حمام و دوش های فشار قوی، تغذیه دیگ های بخار و سوپرهیترها استفاده نمود.


•    پمپ های طبقاتی افقی


پمپ های طبقاتی افقی دارای بدنه ای چند تیکه هستند و اجزای دستگاه به صورت بین مرحله ای قرارگرفته اند. به این صورت که بخش چرخان پمپ، بین محفظه یاتاقان ها نصب می شود. به دلیل طراحی مناسب پمپ های طبقاتی افقی، این پمپ ها در ایجاد فشاهای بالا بالانس تر عمل می کنند. این پمپ های طبقاتی در مقایسه با پمپ های عمودی از میزان آبدهی و نرخ جریان بالاتری برخوردار هستند. از پمپ های طبقاتی افقی می توان در موارد نظیر تغذیه دیگ های بخار، اسپری و افشانه ها، برف سازی و آبگیری معادن استفاده نمود.

مزایای پمپ های طبقاتی عمودی


اگر چه پمپ های طبقاتی عمودی و افقی تا اندازه ای از ساختار و عملکرد مشابه ای برخوردار هستند، اما مزیت های مهم پمپ های طبقاتی عمودی نسبت به پمپ های افقی می توان به موارد زیر اشاره نمود:


•    به دلیل طبقات متعدد و پروانه هایی با قطر کم امکان پمپاژ آب به صورت یکنواخت تر و فشار بالاتر وجود دارد، اگرچه این امکان در پمپ های تک طبقاتی با پروانه های با قطر چند برابر بزرگتر فراهم می شود.
•    به دلیل اتصالات ورودی و خروجی فلنجی در یک خط، تغییر جهت پمپاژ که باید توسط مکش نهایی صورت گیرد، از بین می رود و امکان حذف زانوها و سایر اتصالات مهیا خواهد شد.
•    کارکرد با صدای کمتر در پمپ های عمودی نسبت به انواع افقی
•    پمپ های عمودی به دلیل ساختار ویژه خود دارای مشکلات کمتری در رابطه با بالانس کوپلینگ ها خواهد داشت و پس از مدت زمان طولانی تری از بالانس خارج می شوند.
•    پمپ های طبقاتی عمودی در مقایسه با الکتروپمپ های تک پروانه توسط الکتروموتوری با توان کمتری قادر به پمپاژ حجم مشخصی از سیال به ارتفاع مورد نظر می باشند. درحالی که استفاده از الکتروپمپ تک پروانه ای با توان بالاتر هزینه راه اندازی و بهره برداری بیشتری خواهد داشت.

ویژگی های مهم پمپ طبقاتی عمودی LVR 2-12

ویژگی های برجسته پمپ طبقاتی عمودی مدل LVR 2-12 لئو به صورت زیر هستند:


•    دارای الکتروموتوری با سیم پیچ مسی
•    بلبرینگ های تولید کمپانی مشهور C & U
•    ساخت الکتروموتورها براساس گواهینامه بین المللی IE2
•    جهت مایعات غلیظ تر از آب، از الکتروموتوری با توان بالاتر استفاده شود.


کاربرد پمپ طبقاتی عمودی مدل LVR 2-12

کاربرد مهم کاربرد پمپ طبقاتی عمودی مدل LVR 2-12 لئو به شرح زیر هستند:


•    سیستم های شستشوی صنعتی، سیستم های آبیاری و آب پاش
•    جهت تامین فشار در سیستم های آبرسانی
•    انتقال آب سرد و گرم در سیستم های حرارتی و تهویه مطبوع
•    بوستر پمپ های آتش نشانی
•    سیستم های تصفیه آب UF و RO و تصفیه آب استخرها
•    در سیستم های تغذیه دیگ بخار و مخازن تحت فشار
•    افزایش فشار آب در برج های اداری و تجاری
•    استفاده در اماکن عمومی نظیر بیمارستان های، هتل ها، درمانگاه ها و تالارهای پذیرایی

مشخصات عملیاتی پمپ طبقاتی عمودی مدل LVR 2-12

مشخصات فنی کاربرد پمپ طبقاتی عمودی مدل LVR 2-12 لئو به شرح زیر هستند:

بازه دبی پمپ 2 تا 5 متر مکعب بر ساعت
توان 2 اسب بخار
ماکزیمم فشار 107 متر
کلاس حفاظتی موتور 55IP
دهانه ورودی 1 اینچ (DN25)
دهانه خروجی 1 اینچ (DN25)
بازه PH سیال 4-10
بازه دمای سیال 20- تا 120 درجه سانتی گراد (در مدل های خاص متفاوت است)
تعداد پروانه ها (طبقات) 12
منبع انرژی برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)
جنس کانکشن پمپ چدن ضد زنگ (HT200)
جنس پروانه و بدنه پمپ استیل 304 (SS 304)

به منظور استفاده از پمپ های طبقاتی لئو لازم است که سیال مورد استفاده کاملاً تمیز وعاری از هرگونه ماده جامد و ساینده و سیالی غیر مخرب، اشتعال ناپذیر، انفخار ناپذیر، غیر چسبناک، غیر کریستالی و از نظر شیمیایی خنثی و نزدیک به مشخصات آب باشد. در پمپ های طبقاتی عمودی لئو سری LVR حداکثر ارتفاع از سطح دریا 1000 متر است، برای ارتفاع های بالاتر از 1000 متر پیشنهاد می شود که از پمپ طبقاتی با موتور قدرتمندتر استفاده شود، زیرا به علت چگالی پایین هوا و کاهش اثر خنک کنندگی آن، توان خروجی موتور کمتر می شود.

آیا پمپ طبقاتی عمودی لئو مدل LVR 2-12 برای من مناسب است؟

پمپ طبقاتی عمودی (LEO) مدل LVR 2-12 نوعی پمپ طبقاتی استیل با قدرت پمپاژ 3.5 متر مکعب بر ساعت و هدی به ارتفاع 107 متر است. این پمپ طبقاتی از پمپ های سری LVR است که توسط شرکت معتبر لئو طراحی و عرضه می شود. پمپ های طبقاتی عمودی لئو به دلیل ساختار چند پروانه ای (طبقاتی) خود قادر به ایجاد فشارها و دبی های بالا با حداقل مصرف انرژی می باشند. پمپ های سری LVR لئو دارای نصب عمودی هستند که استفاده از آنها در مکان هایی که دارای محدودیت فضا می باشند، انتخابی مناسب است. از پمپ طبقاتی عمودی (LEO) مدل LVR 2-12 می توان در مواردی نظیر سیستم های تصفیه آب اولترافیلتراسیون و اسمز معکوس، تغذیه دیگ های بخار و مخازن تحت فشار، سیستم های آبرسانی در اماکن عمومی و نیز به منظور انتقال آب سرد و گرم در سیستم های حرارتی و تهویه مطبوع استفاده کرد. کمپانی لئو (LEO) تولید کننده انواع پمپ ها صنعتی در سراسر دنیا است که در تولید تمامی محصولات خود از استانداردهای معتبری نظیر استاندارد بین المللی اتحادیه اروپا و استاندارد ACS بهره می برد.

وبسایت تصفیه آب آبین عرضه کننده انواع پمپ های صنعتی به ویژه پمپ های طبقاتی از برندهای معتبر است که با کیفیت ترین مواد اولیه تولید شده اند. مجموعه آبین برای رفاه بیشتر مشتریان خود امکان استفاده از مشاوره رایگان با کارشناسان مجرب خود را فراهم نموده است.

پمپ های طبقاتی LEO

ماکزیمم فشار
10.5 بار
ماکزیمم دبی پمپ
3.5 متر مکعب بر ساعت
توان موتور
2 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1 اینچ (DN25)
ماکزیمم هد پمپ
107 متر
