پمپ طبقاتی عمودی لئو (LEO) مدل LVR 4-19

5
دسته بندی:

لئو (LEO)

پمپ طبقاتی عمودی لئو مدل  LVR 4-19

پمپ طبقاتی عمودی مدل LVR 4-19 شرکت لئو دارای ماکزیمم هد 183 متر و الکتروموتوری با توان 5.5 اسب بخار است و قابلیت ایجاد جریانی با دبی 8 متر مکعب بر ساعت را دارد. این پمپ طبقاتی نوعی پمپ استیل است که به دلیلی طراحی عمودی و طبقاتی خود فضای کمتر در سیستم اشغال می کند، بنابراین استفاده از این پمپ طبقاتی در فضاهای محدود مناسب تر از پمپ های افقی است. مواد اولیه مورد استفاده در تولید پمپ طبقاتی لئو مدل LVR 4-19 در برابر خوردگی و فشارهای کاری بالا مقاومت بالایی از خود نشان می دهد. در این پمپ عمودی تمام قطعات (به جز پایه و هد پمپ) از استنلس استیل گرید 304 تهیه شده اند و کاور و پایه دستگاه از چدن ضد زنگ درجه HT200 تولید می گردد.


محصولات شرکت معتبر LEO از طراحی ویژه و کیفیت بالای برخوردار است و طیف وسیعی از پمپ ها مانند انواع پمپ های خانگی، پمپ گریز از مرکز، انواع پمپ های طبقاتی، پمپ های کف کش و لجن کش و نیز پمپ های سیرکولاتور را شامل می شود. پمپ های خانگی و صنعتی شرکت لئو به دلیل کیفیت مناسب و استفاده مواد اولیه مرغوب و تکنولوژی پیشرفته در تولید خود از تاییدیه های معتبر بین المللی مانند استاندارد اتحادیه اروپا و استاندارد ACS بهره مند شده اند که بیانگر کیفیت بالا، ایمنی و عدم خطرات زیست محیطی در تولیدات آن است.

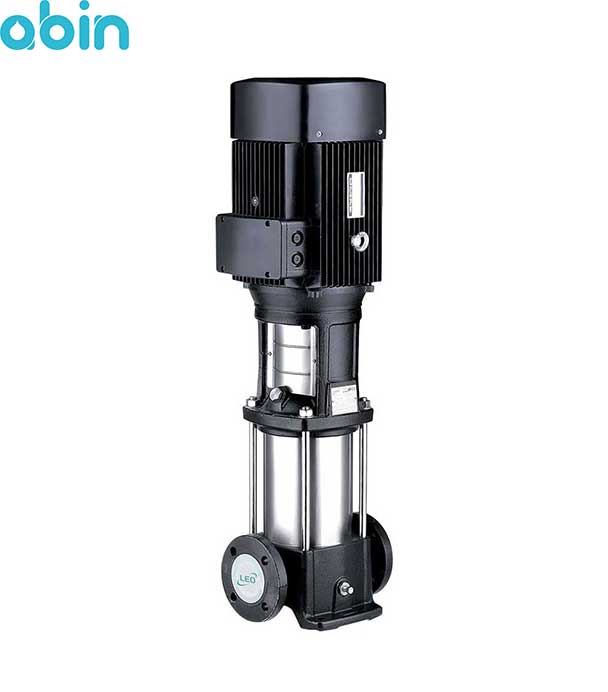

پمپ طبقاتی عمودی لئو مدل LVR 4-19

کاربردهای پمپ طبقاتی LVR 4-19 لئو

استفاده از پمپ عمودی طبقاتی LVR 4-19 شرکت لئو به منظور پمپاژ آب (سیال) در دبی ها و فشارهای بالا انتخابی مناسب است. ازجمله مهمترین کاربردهای پمپ عمودی LVR 4-19 می توان به موارد زیر اشاره نمود:


•    استفاده در سیستم های گرمایشی و تهویه مطبوع
•    سیستم های تصفیه آب RO و UF و آب شیرین کن ها
•    تغذیه دیگ های بخار و مخزن های تحت فشار
•    افزایش فشار آب در ساختمان های مسکونی و اداری مرتفع
•    استفاده در فواره ها و آب نماها
•    استفاده در سیستم های آبیاری تحت فشار در باغبانی و کشاورزی
•    بوستر پمپ در سیستم های آبرسانی و اطفای حریق

آب یا سیال مورد استفاده به منظور پمپاژ توسط پمپ طبقاتی عمودی LVR 4-19 باید کاملاً تمیز و بدون ناخالصی ها و ذرات جامدی مانند شن و ماسه باشد. همچنین سیال مورد نظر باید از نظر شیمیایی سیالی مشابه آب بوده و سیالی غیرچسبناک، اشتعال ناپذیر و غیر انفجاری باشد.

مزایای پمپ طبقاتی عمودی LVR 4-19

پمپ طبقاتی عمودی لئو مدل LVR 4-19 دارای ویژگی های مهمی است که آن را از محصولات مشابه خود متمایز می کند. برخی از ویژگی های پمپ عمودی LVR 4-19 لئو به شرح زیر هستند:


•    دارای پروانه هایی با کیفیت از چدن ضد زنگ گرید HT200
•    پمپاژ آب به شکل یکنواخت تر نسبت به انواع مشابه خود
•    سطح مقطع پایین و اشغال فضایی محدود
•    تولید هد و فشارهای بالای آب
•    دارای مقاومت مناسب در فشارهای عملیاتی زیاد و بروز خوردگی
•    دارای الکتروموتوری کم صدا
•    دارای قطعاتی مقاوم از چدن و استیل ضد زنگ (stainless steel)
•    بروز کمتر مشکلات ناشی از کوپلینگ پمپ
•    نیاز کمتر به الکتروموتور قوی
•    مناسب برای استفاده از فضاهای محدود
•    مقرون به صرفه و هزینه تعمیر و نگهداری کم

پمپ های طبقاتی عمودی و افقی

پمپ های طبقاتی (multistage pump) دسته ای از پمپ های سانتریفیوژ هستند که آب یا سیال به جای عبور از یک پروانه، از تعدادی پروانه که به صورت سری با یکدیگر قرار گرفته اند، می گذرد. برخلاف پمپ های سانتریفیوژ تک پروانه ای که ماکزیمم فشار (هد) حداکثر 125 متر است، در پمپ های طبقاتی فشار می تواند مقادیر بسیار بالایی داشته باشد. پمپ های طبقاتی نیازمند الکتروموتوری با نیرو محرکه بیشتر می باشند، زیرا این انرژی برای چرخش ایمپلرها یا پروانه های موازی ضروری است. بنابراین با افزایش توان پمپ طبقاتی تنها هد خروجی پمپ افزایش می یابد و هیچ تغییری در دبی آب پمپاژ شده رخ نمی دهد.


شاخص هد در پمپ های سانتریفیوژ تک پروانه ای تا میزان زیادی به طراحی و نوع پره های پروانه و سرعت چرخش آنها بستگی دارد. اما باید دقت داشت که به دلیل محدودیت های عملیاتی افزایش سرعت دوران پروانه و فشار (هد) در پمپ امکان پذیر نیست و استفاده از پمپ طبقاتی تنها راه حل موجود می باشد. در پمپ های چند پروانه ای (طبقاتی) عمدتاً بدون تغییر در سرعت و ابعاد پمپ، طبقات بکار رفته در دستگاه افزایش می یابد. در این حالت در دبی پمپ تغییری ایجاد نمی شود، تنها هد و ارتفاع پمپاژ آب افزایش می یابد. این مساله به این دلیل رخ می دهد که با افزایش طبقات، از الکتروموتوری با توان بیشتر استفاده خواهد شد.


در صورتی که نصب چند پمپ طبقاتی در سیستم لازم باشد، باید پمپ ها به صورت سری بسته شوند، زیرا بستن پمپ ها به صورت موازی تغییر چندانی در هد خروجی آن ایجاد نخواهد کرد و تنها دبی پمپ بسته به تعداد پمپ های استفاده شده افزایش می یابد. از پمپ های طبقاتی می توان در شرایطی که به پمپاژ آب با فشار بالا نیازمند هستند، نظیر نیروگاه ها و جهت تغذیه بویلرها (دیگ های بخار) استفاده نمود. در مورد عملکرد پمپ های طبقاتی باید بداینم که افزایش هد خروجی در این پمپ ها به صورت ضریب دار اتفاق نمی افتد، به این معنی که هد خروجی در پمپ دو طبقه دو برابر هد خروجی پمپ تک پروانه ای نخواهد بود.

پمپ های طبقاتی بسته به نحوه قرار گیری الکتروموتور در پمپ به دو دسته پمپ های طبقاتی عمودی و طبقاتی افقی طبقه بندی می شوند. عملکرد پمپ طبقاتی به این صورت است که در این پمپ پروانه دستگاه توسط یک الکتروموتور با سرعت بالایی دوران کرده و سیال قرار گرفته در میان پروانه ها، همراه با پره های آن به دوران در می آید. در نتیجه انرژی جنبشی سیال افزایش یافته و به علت نیروی مرکز گریز سیال با سرعت بالا به بیرون پرتاب می گردد. اجرای این فرایند موجب افزایش فشار آب و پمپاژ سیال به بیرون خواهد شد.

مزایای استفاده از پمپ های عمودی طبقاتی


پمپ های طبقاتی عمودی از نظر عملکرد نسبت به پمپ هایی با انواع دیگر (نظیر پمپ های طبقاتی افقی) دارای مزیت هایی به شرح زیر هستند:


•    استفاده از طبقات و پروانه های متعدد در پمپ های طبقاتی (به جای پمپ های تک پروانه ای) سبب پمپاژ یکنواخت سیال شده و ماکزیمم هد پمپ افزایش بیشتری خواهد داشت. درحالی که برای ایجاد این شرایط در پمپ های تک طبقه (تک پروانه) به پروانه ای با قطر چند برابر نیاز می باشد.
•    در پمپ های طبقاتی عمودی معمولاً اتصالات ورودی و خروجی در یک راستا قرار می گیرند و نیاز به تغییر جهت در پمپاژ سیال که معمولاً به وسیله مکش نهایی برطرف می گردد، وجود نخواهد داشت. به ترتیب امکان حذف زانوها و سایر اتصالات در دستگاه فراهم خواهد شد.
•    صدای کمتر کارکرد موتور در پمپ های طبقاتی عمودی (نسبت به پمپ های افقی)
•    پمپ های طبقاتی و چند پروانه ای نسبت به نوع تک پروانه ای هزینه راه اندازی و بهره برداری پایین تری دارند، زیرا برای پمپاژ حجم مشخصی از سیال توسط پمپ های عمودی، الکرتوموتوری با توان کمتر لازم است.

اجزای مهم پمپ طبقاتی عمودی مدل LVR 4-19

پمپ عمودی طبقاتی مدل LVR 4-19 لئو دارای اجزای مهمی به شرح زیر است:


•    الکتروموتور: الکتروموتور پمپ طبقاتی در واقع بخش الکتریکی یا موتور پمپ محسوب می شود که انرژی الکتریکی لازم برای پمپاژ سیال به بیرون را تولید می کند.
•    بدنه اصلی یا پوسته پمپ: بدنه پمپ در حقیقت کاور یا پوسته اصلی دستگاه است و کلیه اجزای پمپ را در آن واقع می شوند.
•    ایمپلرها (پروانه ها): در پمپ های طبقاتی از تعدادی پروانه یا ایمپلر استفاده می شود و با چرخش پره های آن انرژی مصرفی موردنیاز به منظور سیال تولید می گردد.
•    دیفیوزر: پمپ های طبقاتی عمودی و افقی معمولاً دارای تعدادی دیفیوزر هستند که همراه با پروانه های پمپ بر روی یک محور قرار می گیرند.
•    شافت (شفت): محور اصلی پمپ را اصطلاحاً شفت یا شافت پمپ می گویند که اجزایی نظیر پروانه ها، کاسه ها و دیفیوزرها روی این محور نصب می شوند.
•    کوپلینگ: یکی از نقاط ضعف پمپ های طبقاتی نیاز بالای آنها به رفع نشت سیال و فرایند آب بندی در پمپ است که این امر توسط فرایندی به نام کوپلینگ برطرف می گردد.

ویژگی های پمپ طبقاتی لئو مدل LVR 4-19

مشخصات فنی پمپ های طبقاتی مدل LVR 4-19 به شرح زیر هستند:

بازه دبی پمپ

8 متر مکعب بر ساعت

توان

5.5 اسب بخار

ماکزیمم هد

183 متر

کلاس حفاظتی موتور

55IP

دهانه ورودی

1/4- 1 اینچ (DN25)

دهانه خروجی

1/4- 1 اینچ (DN25)

بازه PH سیال

4-10

بازه دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند متفاوت باشد)

تعداد پروانه ها (طبقات)

19

منبع انرژی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس کانکشن پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)


آیا پمپ عمودی مدل LVR 4-19 گزینه ای مناسب است؟

پمپ طبقاتی مدل LVR 4-19 شرکت لئو دارای الکتروموتوری با توان 5.5 اسب بخار  و ماکزیمم هد 183 متر است و قادر به تولید جریانی با دبی 8 متر مکعب بر ساعت می باشد. این پمپ طبقاتی لئو نوعی پمپ استیل است که به دلیلی طراحی پمپ به صورت عمودی و طبقاتی فضای کمتر در سیستم اشغال خواهد کرد، بنابراین استفاده از پمپ طبقاتی LVR 4-19 در فضاهای محدود نسبت به پمپ های افقی مناسب تر است. مواد اولیه مورد استفاده در تولید پمپ طبقاتی لئو مدل LVR 4-19 از جنس آلیاژ ضد زنگ است و در برابر خوردگی و فشارهای کاری زیاد مقاومت بالایی را از خود نشان می دهد. در این پمپ عمودی تمام قطعات (به جز هد و پایه دستگاه) از استنلس استیل گرید 304 و کاور و پایه دستگاه از چدن ضد زنگ درجه HT200 تهیه شده اند.


 پمپ های تولید شرکت معتبر LEO از طراحی مناسب و کیفیت بالای برخوردار هستند که طیف وسیعی از پمپ ها مانند انواع پمپ های خانگی، پمپ گریز از مرکز، انواع پمپ های طبقاتی، پمپ های کف کش و لجن کش و نیز پمپ های سیرکولاتور و ... را تشکیل می دهند. پمپ های خانگی و صنعتی شرکت لئو به علت کیفیت مناسب و استفاده مواد اولیه مرغوب و تکنولوژی پیشرفته در تولید خود از تاییدیه های معتبر بین المللی مانند استاندارد اتحادیه اروپا و استاندارد ACS بهره مند شده اند که بیانگر کیفیت بالا، ایمنی و عدم خطرات زیست محیطی در تولیدات آن است.

وبسایت تصفیه آب آبین ارائه دهنده انواع پمپ های طبقاتی مرغوب و با کیفیت است و مشتریان خود را در امر خرید محصولات از مشاوره رایگان بهره مند می سازد. چنانچه قصد خرید یا دریافت مشاوره کارشناسان با تجربه آبین را دارید با سایت www.abin.ir مراجعه کنید.

پمپ های طبقاتی LEO

ماکزیمم فشار
18.1 بار
ماکزیمم دبی پمپ
183 متر
توان موتور
5.5 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1-1/4 اینچ (DN25)
ماکزیمم هد پمپ
183 متر
