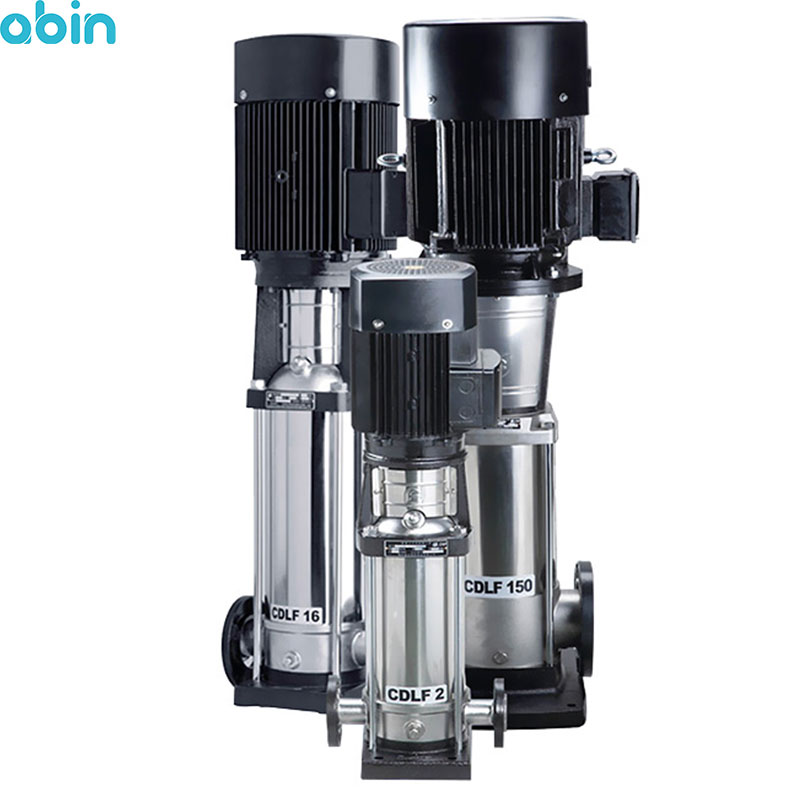

پمپ طبقاتی ایستاده CNP مدل CDLF2-22M
پمپ طبقاتی ایستاده CNP مدل CDLF2-22M به صورت اصولی طراحی و تولید شده و بر همین اساس سطح کیفی و عملکرد مطلوبی را برای افزایش فشار سیال در سیستم های مختلف دارد. در ساختار پمپ های طبقاتی CNP از قطعات استیل با مقاومت بالا در برابر حرارت و خوردگی استفاده شده است. پمپ های طبقاتی ایستاده CNP مدل CDLF2-22M دارای الکتروموتور با عملکرد و ساختار استاندارد هستند و در کنار تمام این مزیت ها، قیمت مناسبی را هم نسبت به سایر برندهای پمپ های طبقاتی دارند.
برخی از کاربردهای پمپ های طبقاتی شامل سیستم های تصفیه آب صنعتی، سیستم های تولید آب مقطر، آبرسانی و در سیستم های آتش نشانی، سیستم های شستشوی صنعتی، سیستم های تهویه مطبوع، آبیاری و... می شود.
پمپ های طبقاتی از نوع گریز از مرکز هستند و در ساختار آنها از پروانه های چندگانه در طبقات فوقانی استفاده شده و به همین دلیل عملکرد مطلوبی را برای افزایش فشار سیال در سیستم های مختلف دارند. انواع پمپ های طبقاتی بر اساس ساختار شامل پمپ های طبقاتی عمودی و افقی می شوند.
مزیت های پمپ طبقاتی CNP مدل CDLF2-22M
در ساختار پمپ های طبقاتی از قطعات با سطح کیفی بالا و مقاوم در برابر خوردگی استفاده شده و به همین دلیل عملکرد مطلوبی را برای افزایش فشار سیال در سیستم های مختلف دارند. برخی از مزیت های پمپ طبقاتی CNP مدل CDLF2-22M موارد زیر هستند:
• اشغال فضای بسیار کم در سیستم های مختلف
• ایجاد جریان پیوسته و یکنواخت سیال در سیستم
• صدای بسیار کم
• مصرف انرژی بهینه
• کاربرد بسیار زیاد در صنایع مختلف
• استفاده از قطعات استیل با سطح کیفی بسیار بالا در سیستم
• مقاومت بالا در برابر خوردگی
موارد استفاده پمپ طبقاتی ایستاده CNP مدل CDLF2-22M
از آن جایی که پمپ های طبقاتی موثر ترین نوع پمپ های سانتریفیوژ برای افزایش فشار سیال هستند، کاربرد گسترده ای را هم در صنایع مختلف دارند. کاربردهای پمپ طبقاتی ایستاده CNP مدل CDLF2-22M شامل موارد زیر می شوند:
1. آب شیرین کن های صنعتی
2. تغذیه دیگ های بخار
3. بویلرهای و صنایع مرتبط با سیستم های ترمودینامیکی
4. تصفیه خانه ها و صنایع آب و فاضلاب
5. برج های مسکونی
6. سیستم های شستشوی صنعتی و نظافت
7. گردش آب در سیستم های خنک کننده
8. کاربرد بسیار بالا در گلخانه های صنعتی، آبیاری و آب نماها
مشخصات فنی پمپ طبقاتی CNP مدل CDLF2-22M
توجه به مشخصات فنی به این دلیل حائز اهمیت می باشد، که تمام عوامل موثر در عملکرد پمپ های طبقاتی در مشخصات فنی بررسی شده است. مشخصات فنی پمپ طبقاتی عمودی CNP مدل CDLF2-22M را در جدول زیر بررسی می کنیم:
|
اندازه ورودی و خروجی
|
1 اینچ
|
|
حداکثر هد
|
161 متر
|
|
حداکثر دبی
|
3/5 متر مکعب بر ساعت
|
|
توان الکتروموتور
|
3 اسب بخار
|
|
کلاس حفاظت
|
IP55
|
|
کلاس عایق
|
F
|
|
جنس سیم پیچ
|
مس
|
|
برق مصرفی
|
تک فاز
|
|
دمای محیط
|
حداکثر 40 درجه سانتی گراد
|
|
ارتفاع سطح از دریا
|
حداکثر 1000 متر
|
|
دور موتور
|
2900rpm
|
|
وزن
|
40 کیلوگرم
|
***انواع پمپ های طبقاتی CNP با توجه به محدوده دمای سیال شامل موارد زیر می شوند:
1- دمای سیال در نوع نرمال: 15- تا 70 درجه سانتی گراد
2- دمای سیال در نوع دمای بالا: 15- تا 120 درجه سانتی گراد
در جدول زیر به بررسی جنس قطعات در ساختار پمپ های طبقاتی می پردازیم:
|
بدنه پمپ
|
استنلس استیل
|
|
پروانه ها
|
استنلس استیل
|
|
دفیوزر
|
استنلس استیل
|
|
تکیه گاه دفیوزر
|
استنلس استیل
|
|
هد پمپ
|
چدن
|
|
شفت
|
استنلس استیل
|
|
سیلندر
|
استیل استنلس
|
|
صفحه پایه
|
چدن
|
*از ورود سیالات قابل اشتعال و انفجار در پمپ های طبقاتی جلوگیری کنید، در واقع کاربرد پمپ های طبقاتی تنها برای پمپاژ سیالاتی با خواص شیمیایی مشابه به آب می باشد. در کنار این با توجه به فاصله بسیار کم پروانه ها در ساختار پمپ های طبقاتی با بدنه پمپ، برای پمپاژ سیالات با آلاینده های فیزیکی و ذرات معلق مناسب نیستند.
بررسی مفهوم برخی عبارات در مشخصات پمپ های طبقاتی
بعد از بررسی مشخصات فنی در پمپ های طبقاتی، ممکن است اطلاعی را از مفهوم برخی عبارات در مشخصات فنی پمپ های طبقاتی نداشته باشید که به بررسی آنها می پردازیم:
دبی (آبدهی): آبدهی یا دبی در مشخصات پمپ های طبقاتی تعیین کننده میزان عبور سیال در یک بازه است. از آن جایی که دور الکتروموتور در پمپ های طبقاتی ثابت است، دبی سیال در آنها تغییری نمی کند. برخی از مهم ترین مواردی که باعث تغییر میزان دبی پمپ های طبقاتی می شود، کاهش قطر و سطح مقطع لوله های انتقال آب می باشد.
هد (ارتفاع): میزان ارتفاعی را که پمپ طبقاتی توانایی پمپاژ آن را دارند با ارتفاع مشخص می شود. در تعیین میزان هد در پمپ های طبقاتی نوع سیال موثر نیست و این پارامتر یکی از مهم ترین مواردی است که برای خرید پمپ های طبقاتی توجه به آن اهمیت زیادی دارد. برخی از پارامترهایی که باعث تغییر میزان هد پمپ می شوند، قطر پروانه ها و سرعت الکتروموتورها می باشد.
فشار: این پارامتر میزان فشار وارد شده در هر واحد از زمین را نشان می دهد.
توان موتور: عملکرد پمپ های طبقاتی به صورتی است که الکتروموتورها با انتقال انرژی به پروانه ها باعث افزایش فشار سیال در سیستم می شوند. همین موضوع باعث شده تا توان الکتروموتور تاثیر بسیار بالایی را در عملکرد پمپ های طبقاتی داشته باشد و توجه به آن برای خرید پمپ های طبقاتی تا حد زیادی حائز اهمیت باشد.
اهمیت سرویس دهی دوره ای پمپ های طبقاتی
بعد از نصب پمپ های طبقاتی یکی از مهم ترین نکاتی که توجه به آن حائز اهمیت می باشد، سرویس دهی دوره ای آن برای داشتن بهترین کارایی است. دلایل برخی از رایج ترین مشکلات احتمالی را در ساختار پمپ های طبقاتی در ادامه بررسی می کنیم:
|
مشکلات احتمالی در ساختار پمپ های طبقاتی
|
دلایل بروز مشکل
|
|
افزایش مصرف انرژی به شکل گرما در الکتروموتور پمپ طبقاتی، سوختن سیم پیچ های پمپ
|
استفاده از پمپ های طبقاتی بدون جریان سیال در ساختار آن
|
|
خرابی کامل پمپ های طبقاتی
|
ورود سیال با غلظت بالا1
|
|
گیر کردن پروانه های پمپ
|
ورود سیال با میزان بالای آلاینده های فیزیکی2
|
|
سوختن کامل پمپ طبقاتی
|
ایجاد اتصالی کوتاه در کابل های پمپ
|
|
خرابی کامل و یا انفجار پمپ های طبقاتی
|
کشیدگی و زخمی شدن کابل های پمپ های طبقاتی
|
|
کاهش دبی و فشار سیال، خرابی کامل پمپ، سوختن سیم پیچ های پمپ
|
عملکرد برعکس پمپ های طبقاتی
|
1. پمپ های طبقاتی تنها برای پمپاژ سیالاتی با خواص شیمیایی مشابه به آب مناسب هستند و به همین دلیل محدود برای استفاده در کاربردهای مشخصی می باشند. یکی از مهم ترین عواملی که می تواند باعث خرابی پمپ های طبقاتی شود، ورود سیال با غلظت بالا به پمپ های طبقاتی است.
2. پروانه ها در ساختار پمپ های طبقاتی با فاصله کمی از بدنه تعبیه می شوند و بر همین اساس ورود سیال با میزان بالای آلاینده های فیزیکی و ذرات معلق می تواند باعث گیر کردن پروانه ها و خرابی پمپ های طبقاتی شود. استفاده از فیلترهای پیش تصفیه برای حذف آلاینده های فیزیکی و ذرات معلق می تواند راهکار مناسبی باشد.
برای برطرف کردن مشکلات جزئی در پمپ های طبقاتی استفاده از کمک افراد متخصص در این زمینه اهمیت زیادی دارد، تعمیر مشکلا جزئی در پمپ های طبقاتی برای جلوگیری از خرابی کامل آن توصیه می شود. بروز ایرادات فنی در پمپ های طبقاتی معمولا هیچ ارتباطی را سطح کیفی آن نداشته و در بیشتر موارد ناشی از عدم توجه به برخی نکات برای نصب و نگهداری پمپ های طبقاتی می باشد.
پارامترهای موثر برای خرید الکتروپمپ های طبقاتی
از آن جایی که برخی پارامترها تاثیر بسیار بالایی را در عملکرد پمپ های طبقاتی دارند، توجه به آنها برای خرید پمپ توصیه می شود. موارد زیر از نکاتی هستند که در صورت تمایل برای خرید پمپ های طبقاتی باید آنها را بررسی کنید:
• با توجه به نیاز پمپ های عمودی یا افقی برای شما مناسب تر است؟
• توجه به نوع اتصال و طرح این پرسش که نوع اتصال مورد نیاز برای شما کدام است؟ اتصال دنده ای یا فلنجی؟
• میزان هد و دبی مورد نیاز در سیستم چقدر است؟
• میزان قدرت و دور الکتروموتور برای تعبیه در سیستم باید به چه اندازه ای باشد تا توان لازم را برای پمپاژ سیال فراهم کند؟
• اندازه ورودی و خروجی پمپ چقدر است و آیا با اتصالات در سیستم مطابقت دارد؟
یکی از مهم ترین نکاتی که توجه به آن برای خرید پمپ های طبقاتی تا حد زیادی حائز اهمیت می باشد، انتخاب پمپ طبقاتی با برند و سطح کیفی مطلوب می باشد.
آیا پمپ طبقاتی CNP مدل CDLF2-22M برای من مناسب است؟
از آن جایی که پروانه ها در ساختار پمپ های طبقاتی عمودی در طبقات فوقانی تعبیه می شوند، فضای کمی را هم در سیستم های مختلف اشغال می کنند. پمپ های طبقاتی بر اساس ساختار، شامل پمپ های طبقاتی عمودی و افقی می شوند. یکی از مهم ترین کاربردهای پمپ های طبقاتی برای تعبیه در دستگاه های تصفیه آب صنعتی می باشد، در این زمینه استفاده از پمپ های طبقاتی با سطح کیفی بالا اهمیت زیادی دارد. به این دلیل که اگر کیفیت های لازم را نداشته باشند، تاثیر مطلوبی را برای افزایش فشار سیال ندارند و می توانند باعث خرابی فیلترهای ممبران و سایر قطعات دستگاه شوند.
پمپ های طبقاتی ایستاده CNP بر اساس استانداردهای لازم طراحی و تولید شده و بر همین اساس سطح کیفی بسیار مطلوبی را برای افزایش فشار سیال در سیستم های مختلف دارند. در ساختار الکتروپمپ های طبقاتی CNP از الکتروموتور استاندارد استفاده شده و بر همین اساس عملکرد مطلوبی را برای افزایش فشار سیال در کنار مصرف بهینه انرژی دارند.
تنوع بالای پمپ های طبقاتی باعث شده تا انتخاب پمپ طبقاتی مناسب کمی دشوار باشد، در این زمینه استفاده از کمک افراد متخصص می تواند بهترین راهکار باشد. در صورت تمایل برای دریافت مشاوره در زمینه خرید پمپ های طبقاتی با مراجعه به سایت تصفیه آب آبین با ما در ارتباط باشید.
