فیلتر شنی استخری ایمکس (EMAUX) مدل P400

0
دسته بندی:

ایمکس EMAUX

فیلتر شنی استخری ایمکس مدل P400


فیلتر شنی استخری ایمکس مدل P400 از فیلترهای شنی استخری سری P ساخت شرکت EMAUX می باشد. این فیلتر برای حذف ذرات معلق و تصفیه آب استخر استفاده می شود. بدنه فیلتر شنی استخری P400 از جنس فایبر گلاس می باشد که ضد زنگ و خوردگی است و قابلیت عمکلرد در شرایط سنگین کاری را دارد.
این فیلتر شنی استخری دارای سطح فعال فیلتراسیون 0.13 متر مربع و حداکثر نرخ جریان 6.12 متر مکعب در ساعت می باشد. حداکثر فشار کاری قابل تحمل توسط این فیلتر برابر با 2 بار و حداکثر دمای آب قابل تحمل 40 درجه سانتی گراد می باشد.
فیلترهای سری P ایمکس برای افرادی که به دنبال فیلترهای شنی با کیفیت و کارایی بالا و قیمت مناسب هستند طراحی شده است. بدنه این فیلتر شنی استخری از پلی اتیلن با چگالی بالا ساخته شده است که در برابر اشعه فرابنفش خورشید مقاوم می باشد. بنابر این باید گفت فیلتر شنی استخری P400 ایمکس دارای طول عمر و کارایی بالا بوده و از لحاظ اقتصادی مقرون به صرفه می باشد.
فیلتر شنی استخری ایمکس مدل P400 از سری فیلترهای TOP Mount بوده که شیر 6 حالته نیمه اتوماتیک در بالای آن نصب می شود. این فیلتر دارای شیر 6 حالته و کلمپ (Clamp) یک تکه می باشد که امکان استفاده برای کاربر را بسیار آسان کرده است. سیلیس مورد استفاده در فیلترهای شنی استخری سری P ایمکس می تواند با اندازه ای بین 0.5 تا 0.8 میلی متر باشد.


ویژگی های فیلتر شنی استخری ایمکس P400


1-    مجهز به شیر 6 حالته برای کنترل عملکرد حالت های مختلف فیلتر شنی
2-    دارای اتصالات استاندارد سایز 1.5 اینچ
3-    دارای فشارسنج برای بررسی فشار مخزن
4-    حداکثر تحمل دما: 40 درجه سانتی گراد
5-    حداکثر فشار کاری: 2 بار
6-    میزان آبدهی (حداکثر نرخ جریان): 6.12 متر مکعب در ساعت
7-    جنس بدنه از پلی اتیلن با چگالی بالای مقاوم در برابر اشعه UV
8-    طول عمر بالا
9-    قیمت مناسب و مقرون به صرفه از لحاظ اقتصادی
10-    کلمپ یک تکه برای اتصال مخزن به شیر چند حالته که کاربری فیلتر را بسیار آسان کرده است.
11-    مناسب برای استخرهای کم ظرفیت و کوچک
12-    مناسب برای استخرهای روباز با ظرفیت 25 متر مکعب و استخرهای سرپوشیده با ظرفیت 30 متر مکعب


مشخصات فنی فیلتر شنی استخری P400


فیلترهای شنی استخری با توجه به حداکثر نرخ جریان، سطح موثر فیلتراسیون، میزان سیلیس داخل مخزن و سایز اتصالات از یکدیگر تفکیک می شوند. مشخصات فنی مربوط به هر یک از پارامترهای نام برده شده برای فیلتر P400 در جدول زیر آمده است.



مدل فیلتر

سطح فعال

 حداکثر نرخ جریان (متر مکعب در ساعت)

 سیلیس مورد نیاز (کیلوگرم)

قطر

ارتفاع با شیر

سایز اتصالات (اینچ)

P400

0.13 متر مربع

6.12

    35

40

75.7 سانتی متر

1.5



راهنمای استفاده از شیر 6 حالته فیلتر شنی


شیر 6 حالته نیمه اتوماتیک فیلتر شنی استخری ایمکس مدل P400 امکان استفاده از حالت های مختلف فیلتر را برای کاربر آسان کرده است. 6 حالت مختلف این فیلتر در جدول زیر آمده است.



حالت فیلتر

کاربرد

Filter

 تصفیه آب استخر در حالت کارکرد عادی

Backwash

شستشوی فیلتر

Rinse

تخلیه آب کثیف داخل فیلتر بعد از انجام عملیات بک واش

   Waste

تخلیه کامل آب استخر بدون ورود به فیلتر

Recircular

   چرخش آب با استفاده از نیروی گرانش هنگام عدم استفاده از استخر و موقعی که پمپ خاموش می باشد.



نکته مهم: برای تغییر حالت شیر فیلتر شنی، حتما قبل از تغییر وضعیت آن پمپ را خاموش کنید و بعد از تغییر وضعیت مجددا پمپ را روشن کنید. تغییر وضعیت شیر بدون خاموش کردن پمپ باعث وارد شدن آسیب به فیلتر می شود.


نحوه نصب فیلتر شنی استخری


برای نصب و استفاده از فیلتر شنی استخری به ترتیب مراحل زیر اقدام کنید:


1- قبل از نصب فیلتر شنی استخری نیاز به تهیه شن یا سیلیس دارید. مقدار شن مطابق با اطلاعات ارائه شده توسط شرکت سازنده فیلتر می باشد.
2- فیلتر شنی استخری در مدار گردش آب بلافاصله بعد از پمپ استخر می باشد. ابتدا آب وارد پمپ استخری می شود و پس از گذر از بستر سیلیس داخل فیلتر وارد کلرزن شده و به داخل استخر باز می گردد. اگر استخر دارای سیستم گرمایشی نیز باشد آب خارج شده از فیلتر شنی قبل از رفتن به کلرزن وارد هیتر می شود.
3- فیلتر شنی استخری روی سطح بتنی نصب می گردد. ارتفاع محل نصب فیلتر نباید بیش از 180 سانتی متر بالاتر از سطح آب استخر باشد. فیلتر شنی استخری باید در فاصله نزدیک به پمپ استخر قرار گیرد و به گونه ای باشد که دسترسی اپراتور به لوله کشی، شیر چند حالته و  خط فاضلاب برای نگهداری یا تعمیر آن به آسانی انجام گیرد.

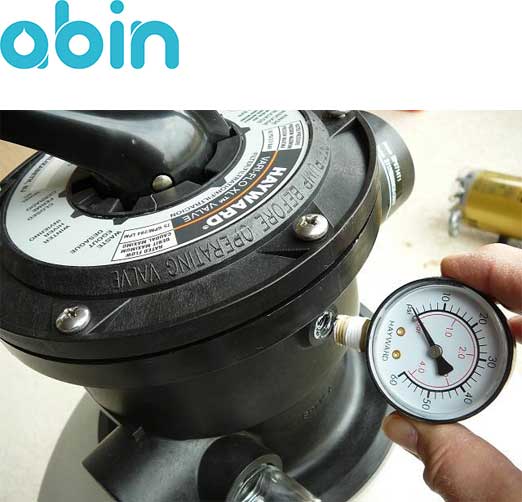

4- برای مونتاژ قطعات فیلتر شنی ابتدا باید رزوه های گیج فشار را با کمی نوار تفلون بپوشانید و در محل قرار گیری آن بر روی شیر فیلتر و در جهت عقربه های ساعت ببندید.



نصب گیج فشار فیلتر شنی




5- اطمینان حاصل کنید که درپوش تخلیه فیلتر به درستی بسته و نصب شده باشد.
6- مخزن را تا نیمه از آب پر کنید. این کار باعث می شود موقع ریختن شن داخل مخزن، صدمه ای به مخزن و هم چنین نازل ها وارد نشود.

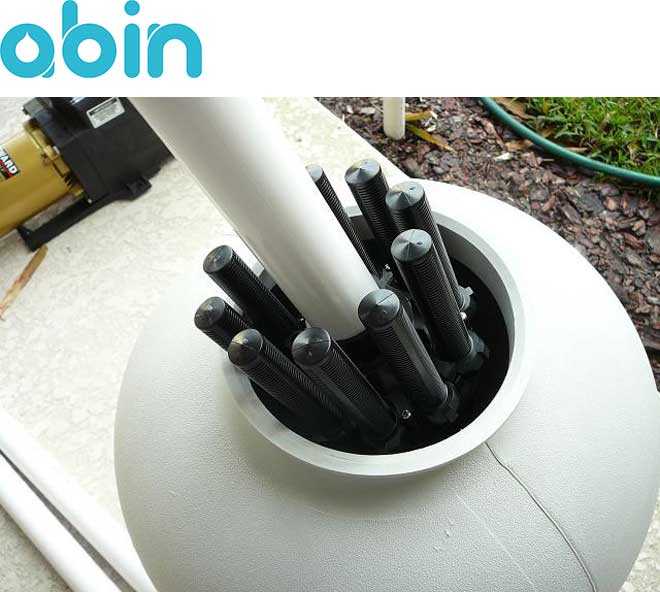

7- نازل و لوله رابط را به هم متصل کرده و برای قرار دادن آن داخل مخزن نازل ها را به سمت بالا خم کنید. نازل ها اگر از جنس پلاستیکی باشند تا حدودی شکننده هستند، بنابر این نسبت به سالم بودن آنها اطمینان حاصل کنید.



نصب نازل ها و لوله رابط




8- بعد از قرار دادن داخل مخزن دوباره نازل ها را به سمت پایین برگردانید.
9- قسمت بالای لوله رابط متصل به نازل را بپوشانید تا موقع ریختن شن داخل مخزن، شن وارد آن نشود.
10- بسته بندی فیلتر شنی معمولا یک قطعه مقوایی دارد که آن را در بالای دریچه مخزن قرار می دهند. این مقوا از ورود شن به داخل لوله رابط جلوگیری می کند و باعث می شود ریختن شن داخل مخزن آسان تر گردد.
11- شن را درون مخزن فیلتر بریزید. موقع ریختن شن مراقب باشید لوله ها و نازل کج نشوند و آنها را به هیچ وجه از جای خود بلند نکنید. این کار باعث می شود نازل ها به سمت بالا خم شوند و فیلتراسیون به صورت کامل انجام نشود.

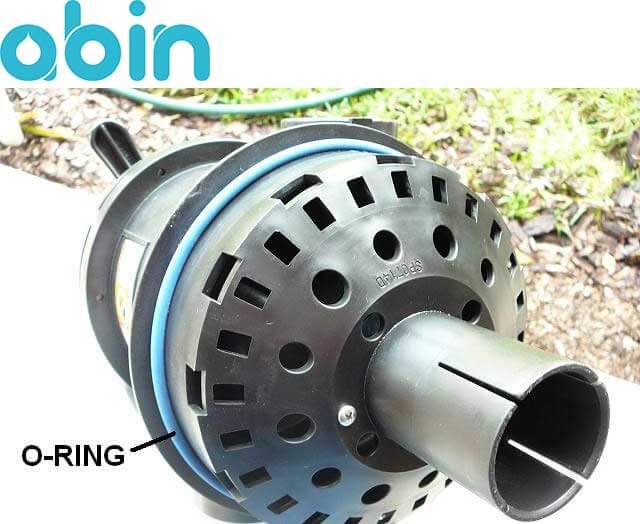

12- اورینگ شیر چند حالته را با استفاده از یک روان کننده سیلیکونی چرب نموده و در محل خود در گلویی شیر قرار دهید.



قرار دادن اورینگ در گلویی فیلتر شنی




13- درپوشی که روی لوله رابط زدید را برداشته و شیر چند حالته را به گونه ای روی مخزن قرار دهید که لوله رابط درون گلویی شیر 6 حالته قرار گیرد. فراموش نکنید که از قرار گرفتن صحیح اورینگ اطمینان حاصل کنید.
14- کلمپ شیر فیلتر را وصل کنید، ولی آن را به صورت کاملا محکم نبندید تا بتوانید در انتهای کار شیر را کمی بچرخانید و در موقعیت دلخواه و نهایی قرار دهید.

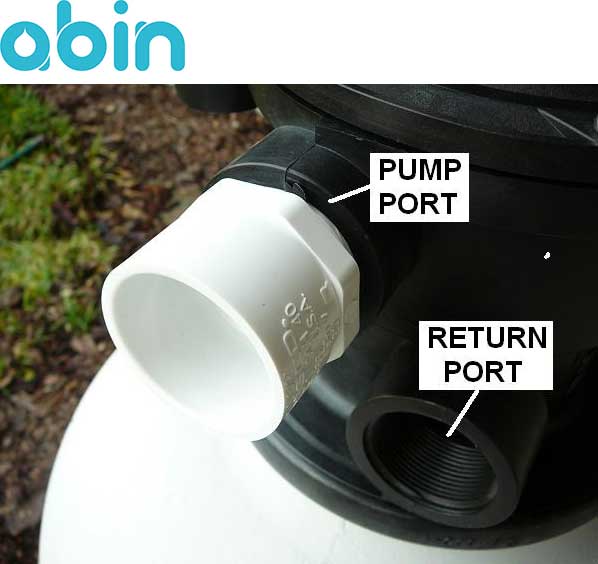

15- در این مرحله باید ورودی پمپ شیر چند حالته را به خروجی پمپ استخری متصل کنیم. برای این کار آداپتوری روی پکیج فیلتر شنی قرار دارد که آن را به پورت ورودی پمپ شیر چند حالته وصل می کنیم.
16- آداپتور را با استفاده از آچار 1.5 دور بچرخانید تا کاملا آب بند شود. چرخاندن بیش از حد آن باعث شکستگی محل اتصال می شود.



وصل کردن آداپتور به پورت پمپ




17- یک لوله کوتاه را بریده و آن را با چسب به آداپتور وصل کنید.
18- برای تسهیل در تعمیر و نگهداری پمپ و هم چنین فیلتر، یک مهره ماسوره را به سر دیگر این لوله متصل کنید.
19- یک آداپتور یک سر دنده دیگر را به خروجی پمپ متصل کرده و لوله ها و زانویی های مورد نیاز برای اتصال پمپ به فیلتر شنی را اضافه نمائید.

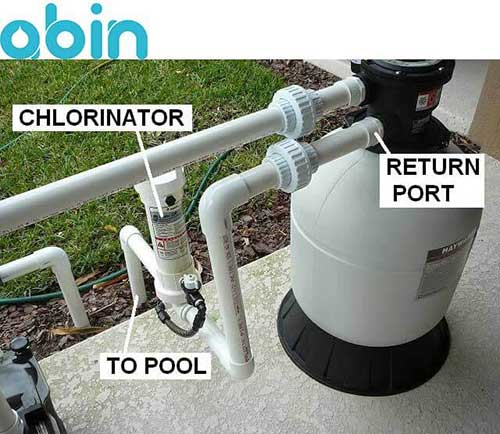

20- پورت برگشت آب شیر چند حالته را به خط برگشت آب استخر متصل کنید. در سیستم تصفیه آب استخر معمولی این قسمت معمولا به بخش کلرزنی متصل شده و برای تعمیر و نگهداری یک مهره ماسوره بین آنها قرار داده می شود.



پورت برگشت شیر چند حالته فیلتر شنی




21- پورت فاضلاب (WASTE) شیر چند حالته را به مسیر فاضلاب وصل کنید.
22- کلمپ شیر چند حالته را با آچار سر جای خود محکم کنید. درپوش محافظ پلاستیکی را نیز روی انتهای رزوه پیچ کلمپ قرار دهید.
23- فیلتر شنی استخری آماده استفاده است. معمولا ابتدا باید فیلتر را بک واش نمود. اما در صورتی که فیلتر را برای یک استخر بتنی جدید نصب کرده اید و یا در آب استخر ذرات و آلودگی های زیادی وجود دارد، برای جلوگیری از گرفتن نازل ها، ابتدا شیر چند حالته را در حالت "FILTER" قرار داده و بعد از چند ساعت کار کردن فیلتر آن را در حالت بک واش قرار دهید.
24- قبل از هر تغییر حالتی در شیر چند حالته ابتدا باید پمپ استخر را خاموش کنید. سپس دسته شیر را به سمت پایین فشار داده و آن را در وضعیت "Backwash" قرار دهید. مطمئن شوید که پورت فاضلاب به محل مربوطه متصل باشد.
25- پمپ استخر را روشن کنید. از باز بودن شیرهای آب ورودی و خروجی نیز اطمینان حاصل کنید.
26- بعد از یکنواخت شدن جریان فاضلاب، پمپ استخری را برای مدت حداقل 2 دقیقه روشن بگذارید تا آلودگی ها و شن های خیلی ریز از فیلتر خارج شوند.
27- پمپ را خاموش کنید و شیر چند حالته را در وضعیت شستشو (RINSE) قرار دهید.
28- پمپ را مجددا روشن کنید و تا زمان شفاف شدن آب داخل sight glass آن را خاموش نکنید (معمولا به مدت 1 دقیقه)
29- پمپ را مجددا خاموش کنید و شیر چند حالته را در وضعیت "FILTER"  قرار دهید. فیلتر شنی استخری در این حالت آماده تصفیه آب استخر می باشد.
30- پمپ استخر را روشن کنید. عددی که توسط گیج فشار نشان داده می شود را یادداشت کنید. زمانی که منافذ بین شن های داخل فیلتر توسط ذرات و آلودگی ها مسدود شود فشار داخل مخزن بالا می رود. در صورتی که فشارسنج مقداری بیش از 7 psi از این فشار حالت عادی فیلتر را نشان می دهد، زمان بک واش فیلتر شنی فرارسیده است.


آیا این محصول برای من مناسب است؟


فیلتر شنی استخری P400 برای تصفیه آب استخرهای کوچک و با ظرفیت کم توسط شرکت EMAUX طراحی و ساخته شده است. به دلیل ساخت این فیلتر شنی استخری با استفاده از پلی اتیلن با چگالی بالای (HDPE) مقاوم در برابر اشعه UV در ساخت بدنه این فیلتر، حتی در حضور نور خورشید نیز سال های زیادی کارکرد مناسب و مطلوب دارد. فیلتر شنی استخری P400 برای استخرهای روباز با ظرفیت 25 متر مکعب و استخرهای سرپوشیده با ظرفیت 30 متر مکعب کاربرد دارد.

فیلترهای شنی استخری

مدل فیلتر
P400
قطر
35 سامتی متر
ارتفاع
72.6 سانتی متر
دبی
6.12 متر مکعب در ساعت
سطح فیلتراسیون
0.13 متر مربع
سایز اتصالات
1.5 اینچ
وزن سیلیس
35 کیلوگرم
حجم تحت پوشش برای استخرهای سرپوشیده
30 متر مکعب
حجم تحت پوشش برای استخرهای روباز
25 متر مکعب
جنس
FRP
قابلیت تحمل دما
40 درجه سانتی گراد
قابلیت تحمل فشار
2 بار
