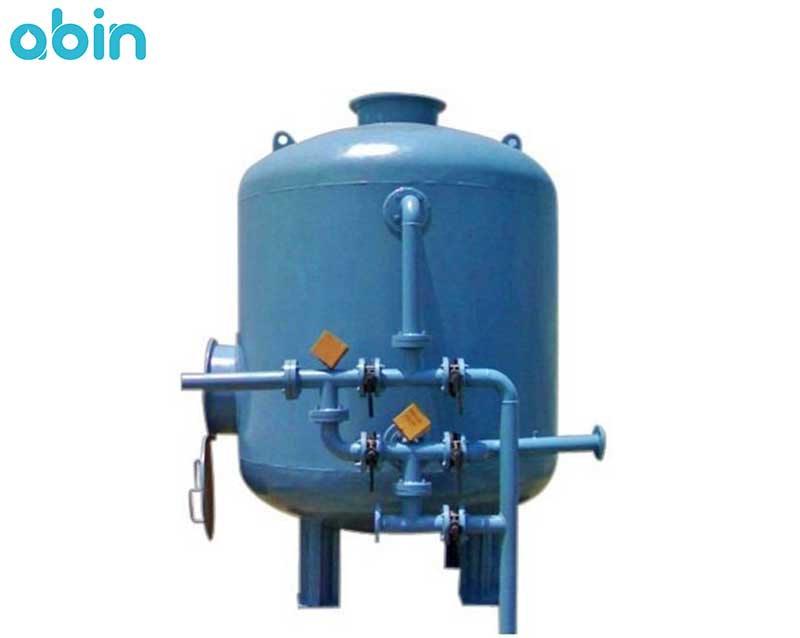

فیلتر شنی فلزی رخشاب با ظرفیت 38.2 متر مکعب در ساعت، اولین مرحله پیش تصفیه دستگاه های تصفیه آب صنعتی می باشد. از کاربردهای این مخزن می توان به تصفیه آب خروجی از چاه یا رودخانه، آب خارج شده از سپتینک تانک ها که دارای ناخالصی ها و ذرات معلق و... اشاره کرد. فیلتر شنی فلزی رخشاب با ظرفیت 38.2 متر مکعب در ساعت، به ترتیب دارای ارتفاع و قطر 150 و 220 سانتی متر می باشد و ظرفیت آبدهی آن 38.2 متر مکعب در ساعت است. در این فیلتر شنی فلزی با استفاده از شن با دانه بندی های مختلف، ذرات و آلاینده های موجود در آب جذب و حذف می شوند.
وزن این فیلتر شنی فلزی 38.2 متر مکعب در ساعت، برابر با 1500 کیلوگرم و سایز اتصالات آن 4 اینچ است. فیلترهای شنی فلزی بر اساس ظرفیت تفکیک و به صورت سفارشی ساخته می شوند. جنس بدنه فیلتر شنی فلزی از گالوانیزه گرم با دو لایه رنگ اپوکسی در جداره داخلی و یک لایه ضد زنگ و یک لایه رنگ صنعتی در جداره داخلی می باشد. فیلترهای شنی فلزی دارای مزایایی از قبیل فیلتراسیون بهتر و مقاومت بیش تر می باشند، به همین دلیل هنوز هم گستره وسیعی از کاربردها را در تصفیه آب و فاضلاب پوشش می دهند.
فیلتر شنی فلزی رخشاب، محفظه ای است که اغلب به شکل هندسی استوانه ای تولید می شود. داخل مخزن این فیلتر برای تصفیه آب و فاضلاب از شن و ماسه یا سیلیس استفاده می شود. جنس این شن و ماسه متفاوت می باشد و بسته به طراحی انجام شده برای سیستم تعیین می شود. اما معمولا از سیلیس با دانه بندی های مختلف استفاده می گردد. گاهی به جای شن یا سیلیس از کربن اکتیو داخل بستر فیلتر استفاده می شود، که به آن فیلتر کربنی می گویند.
عملکرد فیلتر شنی به این صورت است که آب از طریق یک پمپ از منبع آب مورد نظر که می تواند مخزن ذخیره، استخر، رودخانه و یا هر منبع آب دیگری باشد، با فشار مشخص و تعیین شده به داخل مخزن فیلتر شنی (Sand Filter) پمپاژ می شود. آب ورودی بعد از ورود به مخزن از طریق نازل ها بر روی بستر سیلیس داخل فیلتر به صورت یکنواخت پخش می شود. بستر شن و ماسه با ارتفاع مشخص (حداکثر 1.5 متر) ناخالصی ها، کدورت، ذرات ریز و درشت (بیش از 50 میکرون) را جذب کرده و آنها را همراه با جریان آب به سمت پایین مخزن به حرکت در می آورد.
سپس آب داخل فیلتر با عبور از یک سری نازل از جنس پلی اتیلن یا برنج به سمت خروجی هدایت شده و نهایتا آب تصفیه شده بدون آلاینده و کدورت از فیلتر شنی خارج می شود. پس از گذشت مدت زمانی از استفاده از فیلتر شنی، فیلتر نیاز به شستشو و بک واش پیدا می کند.
فیلترهای شنی فلزی برای تصفیه آب دارای مزایای زیر می باشند:
1- کاربرد ساده
2- استحکام بالا
3- سرعت بالا در تصفیه آب
4- هزینه اولیه مقرون به صرفه
5- هزینه نگهداری پایین
6- قیمت پایین
بعد از مدتی استفاده از فیلتر شنی فلزی، به دلیل جذب ناخالصی های موجود در آب توسط سیلیس داخل فیلتر، بستر سیلیس اشباع شده و باید شستشو داده شود. برای انجام فرایند بک واش تنها کافی است آب در جهت عکس ورود آب به فیلتر شنی وارد شود. در فرایند بک واش بر خلاف جهت عبور آب در حالت عادی، آب از قسمت پایین وارد فیلتر شده و از سمت بالا خارج می شود، به همین دلیل هم به آن بک واش یا شست و شوی معکوس گفته می شود. حرکت بر عکس جریان آب و عبور آن از لایه های شن داخل فیلتر باعث می شود کلیه ذرات و آلاینده ها از بستر سیلیس جدا شده و از بالای فیلتر خارج شوند، در نتیجه سیلیس های داخل فیلتر از ناخالصی ها و ذرات پاک شده و آماده استفاده در فرایند تصفیه آب و فاضلاب می باشد.
برای انجام بک واش فیلتر شنی فلزی می توان از سه حالت مختلف زیر استفاده کرد، که هر یک از این حالات با استفاده از شیری که بر روی فیلتر نصب می شود، قابل انجام است. در زیر به بررسی این سه حالت می پردازیم:
• حالت اتوماتیک: در این روش، بک واش به صورت کاملا اتوماتیک و بدون دخالت نیروی انسانی انجام می گیرد. به این ترتیب با توجه به اختلاف فشار، برای سیلیس ها دو وضعیت متمایز به نام های سیلیس تمیز و آلوده تعیین می شود و در بازه های زمانی مشخص با توجه به وضعیت بستر سیلیس داخل فیلتر، عملیات بک واش به صورت اتوماتیک انجام می شود.
• حالت نیمه اتوماتیک: در این حالت، عملیات بک واش با استفاده از شیرهای شش حالته انجام می شود. این شیرها بر روی فیلترهای شنی نصب می شوند و دارای یک اهرم برای تغییر وضعیت می باشند، که قرارگیری فیلتر در حالت بک واش نیز با استفاده از این شیر انجام می شود.
• حالت دستی: در این روش فرایند بک واش به صورت کاملا دستی و از طریق 4 یا 5 شیر انجام می شود. این روش یک راه حل قدیمی برای بک واش فیلتر شنی است، اما هنوز هم در بسیاری از موارد برای فیلترهای صنعتی و فلزی بزرگ استفاده می شود.
در صورت بروز مشکل در فیلترهای شنی با نشانه هایی مانند کاهش کیفیت آب و کثیف بودن آن مواجه می شویم. در زیر به برخی از عیوب احتمالی که ممکن است در عملکرد فیلتر شنی اتفاق بیافتد، می پردازیم.
1- در زمان خاموش و روشن شدن پمپ، عقربه فشارسنج فیلتر شنی حرکتی نمی کند: یکی از دلایل این مشکل می تواند ناشی از گیر کردن عقربه فشارسنج باشد. در این حالت برای آزاد شدن عقربه، به آرامی به بدنه آن ضربه بزنید.
در صورتی که گیج فشار، فشار کارکرد فیلتر شنی را نشان ندهد، امکان کنترل وضعیت فیلتر شنی وجود ندارد. کاهش بیش از اندازه فشار مخزن فیلتر شنی نیز باعث وارد آمدن آسیب جدی به سیستم می شود. در صورتی که مشکل حرکت نکردن عقربه فشارسنج حل نشد، در اولین فرصت باید آن را تعویض کنید.
2- جریان آب عبوری از فیلتر شنی از حد معمول کمتر است: دلیل ایجاد این مشکل می تواند ناشی از موارد زیر باشد:
• کوچک بودن اندازه خط لوله ارتباطی فیلتر شنی
• کثیف شدن صافی پمپ و کف گیر
• ساییدگی پروانه پمپ
• مسدود شدن مسیر توزیع کننده
• کوچک بودن پمپ نیز می تواند باعث کاهش جریان آب عبوری از مقطع فیلتر شود.
3- فیلتر شنی نیاز به بک واش های مکرر دارد: این مشکل می تواند ناشی از بالا بودن شدت جریان آب عبوری از مقطع فیلتر باشد. البته پایین بودن ظرفیت فیلتر شنی هم می تواند کارکرد آن را تا حد زیادی کاهش دهد.
4- کاهش کیفیت آب: ظرفیت فیلتر شنی، شدت جریان آب عبوری و زمان کارکرد آن برای رسیدن به تعداد دفعات تعویض آب کافی نیست. علاوه بر این، تمیز نبودن بستر فیلتر شنی نیز یکی دیگر از دلایل کاهش کیفیت آب می باشد.
اجزای تشکیل دهنده فیلتر شنی فلزی شامل مخزن اصلی، شیر فیلتر و سیلیس داخل آن می باشد.
1- مخزن اصلی فیلتر شنی فلزی: این مخزن از جنس فلز است و می توان برای آن از شیرهای پروانه ای دستی و اتوماتیک استفاده کرد. ابعاد مخزن بر اساس دبی آب مورد نیاز محاسبه و طراحی می شود. ارتفاع دستگاه در بیش ترین حالت به 2 متر می رسد. ضخامت مخزن نیز بر اساس ظرفیت دستگاه و فشار کاری قابل تحمل محاسبه و طراحی می شود.
داخل مخزن، پلیت نازل ها جوش شده و نازل های برنجی یا پلی اتیلنی نیز برای گذر آب بسته می شود. بعد از اتمام جوشکاری، داخل مخزن با سه لایه رنگ اپوکسی به ضخامت 120 میکرون و بیرون آن با دو لایه رنگ ضد UV پوشانده می شود.
2- شیر فیلتر شنی: برای فیلترهای شنی فلزی از شیر پروانه ای یا گازی استفاده می شود. فشار آب ورودی به فیلتر شنی حداقل 4 و حداکثر 5 بار می باشد؛ در فشارهای پایین تر از این مقدار، سرعت جریان آب پایین بوده و عملکرد آن مختل می شود و در فشارهای بالاتر از 5 بار نیز سرعت جریان آب خیلی زیاد شده و ذرات معلق با آب از لا به لای شن ها عبور می کنند.
3- سیلیس فیلتر شنی: سیلیس ماده ای است که عمل تصفیه آب توسط آن انجام می شود، به همین دلیل کیفیت و خلوص سیلیس در عملکرد دستگاه تاثیر زیادی دارد. داخل مخزن فیلتر شنی از سه لایه سیلیس با دانه بندی های متفاوت استفاده می شود. آب ورودی بعد از پخش شدن از طریق نازل ها بر روی سیلیس و رد شدن از دانه بندی های مختلف آن، کلیه ذرات بالای 50 میکرون خود را از دست می دهد و آبی تمیز از فیلتر شنی خارج خواهد شد.
قیمت فیلترهای شنی به عوامل مختلفی بستگی دارد، که از جمله آنها می توان به موارد زیر اشاره کرد:
1- جنس بدنه: در رابطه با جنس فیلتر شنی، قیمت فیلترهای شنی از گالوانیزه می باشد.
2- ظرفیت: هر چه ظرفیت فیلتر شنی بیش تر شود، قیمت آن هم افزایش می یابد.
3- مدت زمان استفاده از دستگاه
4- تند یا کند بودن فرایند فیلتراسیون
5- کیفیت سیلیس استفاده شده داخل مخزن
6- جنس شیرآلات و اتوماتیک یا غیر اتوماتیک بودن شیر فیلتر
فیلتر شنی فلزی رخشاب با ظرفیت 38.2 متر مکعب در ساعت به عنوان اولین مرحله از تصفیه آب و فاضلاب مورد استفاده قرار می گیرد. از کاربردهای این مخازن می توان به تصفیه آب خروجی از چاه یا رودخانه، آب خارج شده از سپتینک تانک ها که دارای ناخالصی ها و ذرات معلق می باشد و... اشاره کرد. فیلتر شنی فلزی رخشاب با ظرفیت 38.2 متر مکعب، به ترتیب دارای ارتفاع و قطر 150 و 220 سانتی متر می باشد و آبدهی آن 38.2 متر مکعب در ساعت است. در این فیلتر شنی فلزی با استفاده از شن با دانه بندی های مختلف، ذرات و آلاینده های موجود در آب جذب و حذف می شوند.
جنس بدنه فیلتر شنی فلزی از گالوانیزه گرم با دو لایه رنگ اپوکسی در جداره داخلی و یک لایه ضد زنگ و یک لایه رنگ صنعتی در جداره داخلی می باشد.
در صورت نیاز به دریافت مشاوره برای انتخاب و خرید فیلترهای شنی فلزی رخشاب، می توانید از طریق تماس با کارشناسان فروشگاه آبین از امکان مشاوره رایگان مجموعه ما بهره مند شوید.
