شیر دستی سختی گیر RUNXIN سایز 2 اینچ مدل ‏N56D2‎

0
دسته بندی:

شیر مخازن FRP

شیر دستی فیلتر RUNXIN سایز 2 اینچ مدل ‏N56D2‎


شیر دستی فیلتر مدل N56D2 ساخت شرکت معروف رانکسین می باشد و قابلیت نصب بر روی انواع مخازن فیلتر شنی و کربنی FRP (فایبرگلاس) را دارد. شرکت رانکسین (Run-xin valve) یکی از سه کمپانی های سازنده شیرهای کنترلی فیلتر و سختی گیر در دنیا است و محصولات خود را به بیش از 80 کشور آسیایی، اروپایی، آمریکایی و آفریقایی عرضه می کند. این شرکت معتبر همچنین در تولید شیرهای کنترلی سختی گیر و فیلتر از مالکیت معنوی (Patent) و گواهینامه بین المللی CE اروپا و استاندارد NSF بهداشتی برخوردار می باشد. شیر دستی فیلتر رانکسین مدل N56D2 از نوع شیرهای اتوماتیک فیلتر شنی با قابلیت عبور آب با دبی 10 متر مکعب بر ساعت است که در دسته لوازم جانبی دستگاه تصفیه آب صنعتی قرار می گیرد.

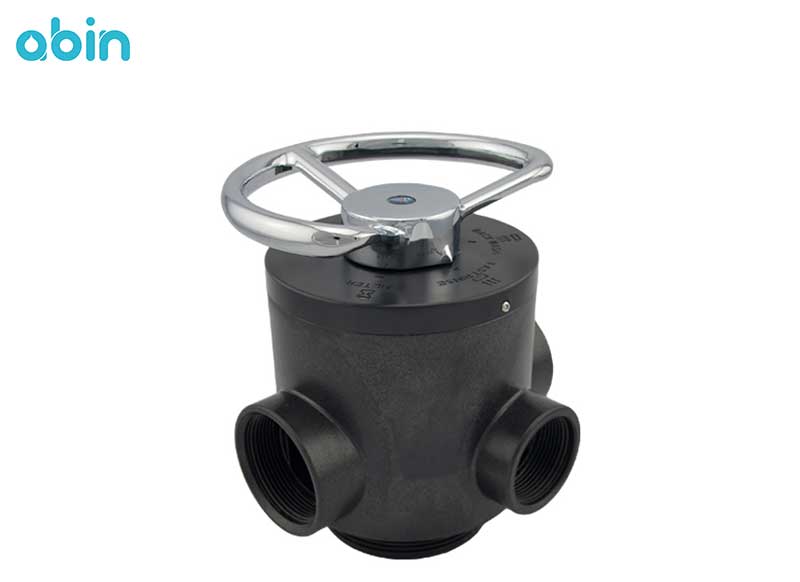

شیر دستی رانکسین N56D2

مزیت های شیر دستی فیلتر رانکسین مدل ‏N56D2‎

شیر نیمه اتوماتیک فیلتر مدل N56D2 ساخت شرکت رانکسین به صورت دستی عمل می کند و دارای مزیت های زیر می باشد:

1- بدنه شیرهای رانکسین از جنس پلاستیک ABS است.

2- بازه دمایی بالا و مناسب 5 تا 50 درجه سانتی گراد

3- محصول با کیفیت شرکت چین

4- ده سال خدمات پس از فروش

مخازن FRP


مخازن FRP از جنس فایبرگلاس ساخته شده است و به دلیل ویژگی های از قبیل: سبک و قابل حمل بودن، جابجایی راحت و عدم خوردگی استفاده از آنها در کاربردهای مختلف بیش از فیلترهای فلزی می باشد. از مهم ترین کاربردهای این فیلتر می توان به استفاده از آن در بخش پیش تصفیه دستگاه های صنعتی اشاره کرد که به عنوان فیلتر شنی، فیلتر کربنی و سختی گیر رزینی استفاده می شوند. فیلترها یا مخازن FRP کاربردهای متنوع و زیادی دارند که مهم ترین آنها شامل: فیلتر شنی، فیلتر کربنی و سختی گیر می باشد، شیر نیمه اتوماتیک فیلتر رانکسین مدل N56D2 در فیلترهای شنی و کربنی استفاده می گردد که به بررسی آنها می پردازیم:

فیلتر شنی


فیلتر شنی (Sand Filter)  به مخازنی از جنس فلز و FRP (فایبرگلاس) گفته می شود که تحت فشار (اتمسفریک) و به شکل دایره یا استوانه تولید می گردند. استفاده از شن و ماسه در داخل این مخازن موجب حذف ذرات معلق موجود در آب می شود. فیلتر شنی FRP با انجام فیلتراسیون فیزیکی بر روی آب باعث حذف ذرات معلق و کدورت آب می شود. آب آلوده و حاوی کدورت از بستر دانه های شن یا سیلیس موجود در فیلتر عبور می کند و ذرات معلق آن بین ذرات شن گیر کرده و از آب حذف می شوند. استفاده از فیلتر شنی یکی از بهترین و موثرترین روش ها برای حذف جامدات معلق موجود در آب می باشد. برای عملکرد بهتر فیلتر شنی در برخی موارد از دانه بندی های مختلف شن یا سیلیس در داخل مخزن استفاده می شود که اصطلاحا به آن فیلتر شنی چند لایه گفته می شود.

فیلتر شنی می تواند در مراحل مختلف تصفیه آب مورد استفاده قرار گیرد، علاوه بر این در سیستم های تصفیه آب RO برای کاهش تاثیر مواد معلق و ناخالصی های آب ورودی بر روی ممبران ها، استفاده از فیلتر شنی در پیش تصفیه دستگاه تصفیه آب یک مورد ضروری می باشد. در برخی موارد فیلترهای شنی به صورت ناپیوسته و موازی قرار می گیرند، تا در هنگام تمیز کردن یکی از فیلترها، فیلتر دیگر به کار خود ادامه دهد. این فیلترها دارای شیر چند حالته با حالت های مختلف از جمله شستشو معکوس (بک واش) می باشد. شیر فیلترهای FRP به طور کلی در دو حالت دستی و اتوماتیک استفاده می گردند.

کاربردهای مهم فیلتر شنی


کاربردهای فیلتر شنی شامل موارد زیر می باشد:


•    پیش تصفیه آب رودخانه ها، چاه ها جهت تهیه آب شرب، صنعتی و بهداشتی
•    در پیش تصفیه سیستم های تصفیه آب صنعتی RO
•    برای تصفیه نهایی فاضلاب های صنعتی و انسانی
•    تصفیه آب برج های خنک کننده و حذف مواد معلق نفوذی به آب


انواع فیلتر شنی


فیلترهای شنی دارای 3 نوع متفاوت زیر می باشد:


فیلتر شنی کند (Slow sand filter)


اولین نسل از فیلترهای شنی کند برای اولین بار در سال 1804  در اسکاتلند ساخته شدند و تا پایان قرن نوزدهم به سرعت در تصفیه خانه های سراسر اروپا و آمریکا گسترش یافتند. در فیلتر شنی کند سرعت جریان آب بسیار پایین و به ازای هر متر مکعب از سطح فیلتر مقدار 3 متر مکعب آب در روز می باشد. برای دبی های بالا به مساحت بسیار زیادی از این فیلتر نیارمند هستیم. کاهش فشار و هزینه نگهداری این فیلتر از انواع دیگر کمتر است اما امروزه به علت دبی پایین و مساحت زیاد این فیلترها در مصارف صنعتی کاربرد بسیار پایینی دارد.


فیلتر شنی ثقلی تند (Rapid sand gravity filter)


این فیلترها از نظر ظاهری شبیه فیلترهای کند هستند اما به مراتب مساحت و ابعاد کوچکتری دارند. سرعت یا دبی فیلتراسیون فیلترهای شنی ثقلی تند حدود 100 تا 300 (m3/m2.day) می باشد که برای تصفیه خانه های بزرگ مناسب است. هزینه ساخت این فیلترها و تجهیزات وابسته از فیلترهای کند شنی بسیار کمتر است.


فیلتر شنی تند تحت فشار (Rapid sand pressure filter)


به دلیل محدودیت در فضا و سرمایه گذاری در تصفیه خانه ها استفاده از این فیلترها توسعه یافت. از جمله مزیت های این فیلتر سرعت فیلتراسیون بالا، ابعاد مناسب، کیفیت بالای آب خروجی، شستشوی ساده و هزینه تولید و نگهداری پایین هستند. فیلتر شنی تند به شکل استوانه ای تحت فشار می باشد که درون آن توسط شن پر شده است. عملکرد این فیلتر به این صورت است که ابتدا آب از قسمت فوقانی آن وارد می شود و پس از عبور از بستر شنی ذرات جامد معلق، مواد آلی و آلاینده های آب حذف شده و موجب کاهش کدورت و TSS آن می گردد.

فیلتر کربنی

استفاده از آب کلر دار موجب عوارضی مانند خشکی پوست و مو، آسم، برونشیت و حتی سرطان برای انسان می گردد. در دستگاه های تصفیه آب جهت رفع این معایب و همچنین بهبود در طعم و بوی آب از سیستم کلرزدایی آب می شود. فرایند کلر زدایی همچنین باعث بهبود طعم و بوی آب نیز می گردد.
فیلترهای کربنی برای حذف طعم، بو، مزه، مواد آلی و کلر از آب ورودی مورد استفاده قرار می گیرند. کربن به دلیل داشتن سطح جذب فعال بالایی که دارد، بهترین گزینه برای حذف این مواد و آلاینده ها از آب می باشد.
در فیلترهای FRP، کربن به صورت یک بستر تهیه می شود و آب با سرعت خطی مناسب از آن عبور می‌کند و آلاینده های آن با جذب در لایه های کربن از آب حذف می شوند. پس از گذشت یک مدت زمان، سطح کربن داخل مخزن FRP از ذرات ناخالصی اشباع می شود که در این مرحله شستشوی فیلتر باید با انجام عملیات بک واش (backwash) صورت گیرد.


کاربرد فیلترهای کربنی


از فیلترهای کربنی در موارد مهم زیر استفاده می شود:


1-    پیش تصفیه دستگاه های تصفیه آب خانگی و صنعتی
2-    پس از خروج از مخزن به منظور بهبود طعم آب در دستگاه های خانگی
3-    فیلترهای رسوب گیر آب ورودی ساختمان
4-    سیستم پیش تصفیه آب چاه

انواع شیرهای مخازن FRP


مخازن FRP دارای یک ورودی اصلی از بالا هستند و برای عملکرد خود نیازمند قطعه ای می باشد که تمام فرایندهای مورد نیاز مخزن توسط آن انجام شود. به این منظور از شیرهای کنترلی استفاده می گردد که به طور کلی به چهار دسته زیر تقسیم می شوند، برخی از این شیرهای مخازن FRP به تشریح بیان می گردد:


1-    شیر فیلتر شنی دستی (Manual filter valve)

شیر فیلتر شنی یک نوع شیر نیمه اتوماتیک یا دستی است و دارای 3 یا 5 حالت مختلف می باشد. این شیر را می توان بر روی انواع فیلترهای شنی و کربن اکتیو نصب نمود. شیر نیمه اتوماتیک فیلتر مدل ‏N56D2‎ دارای 3 حالت مختلف فیلتر، بکواش و شستشو می باشد. این شیر دارای از سه بخش بدنه، سوزن انژکتور و واشر تشکیل شده و اهرم آن، این قابلیت را دارد که در سه حالت کاری مختلف مذکور قرار بگیرد.


2-    شیر سختی گیر دستی (Manual softening valve)
این شیرها مانند شیرهای تمام اتوماتیک دارای 3 و 5 وضعیت هستند اما عملیات شستشوی معکوس (back wash) و احیاء در شیرهای دستی باید به صورت منظم و نظارت شده توسط اپراتور انجام شود.


3-    شیر فیلتر شنی اتوماتیک (Automatic filter valve)


4-    شیر سختی گیر اتوماتیک (Automatic softening valve)
شیرهای سختی گیر اتوماتیک به دو دسته اتوماتیک زمانی و جریانی (حجمی) تقسیم می شوند. این شیرها دارای پنج وضعیت: سرویس، شستشوی معکوس، احیا، پر شدن منبع نمک و شستشوی سریع می باشند. این شیرهای سختی گیر پس از نصب بر روی مخازن فلزی یا FRP به اپراتور نیاز ندارند و با توجه مقدار گذر آب و تنظیم زمانی همه عملیات را به صورت تمام اتوماتیک انجام می دهند. شیرهای سختی گیر تمام اتوماتیک را می توان در دو جهت از بالای مخزن یا کنار آن نصب نمود.

حالت های شیر دستی فیلتر مدل N56D2

 شیر دستی فیلتر رانکسین فیلتر مدل N56D2 به فیلتر شنی و کربنی متصل می شود و دارای سه حالت کاری زیر است:

حالت فیلتر (Filter)

در این حالت، جریان آب از پمپ به سمت فیلتر هدایت شده و از قسمت فوقانی بستر سیلیس به پایین آن حرکت می کند، آب پس از تصفیه شدن، توسط نازل ها و رایزر (لوله عمودی داخل فیلتر)، به سمت بالا رفته و از طریق پورت خروجی شیر، بیرون می رود. حالت فیلتر وضعیت عادی کارکرد فیلتر در هنگام تصفیه آب می باشد.

بک واش (Backwash)

در حالت بک واش یا شستشوی معکوس، آب از پمپ وارد فیلتر شده و با حرکت از داخل لوله رایزر به سمت پایین و بخش تحتانی بستر سیلیس و سپس به سمت بالا (برخلاف حالت فیلتر) حرکت می کند. درنتیجه سیلیس ها کاملاً شسته شده و آلودگی ها و مواد چسبیده به آنها جدا می گردد. سپس آب خروجی از شیر و پورت تخلیه (waste) خارج شده و به فاضلاب می ریزد. جریان آب در حالت بکواش معکوس حالت بک واش می باشد.

شستشو (Rinse)

در حالت شستشو، جریان آب از پمپ به سمت فیلتر بوده و از بالای سیلیس به سمت پایین حرکت می کند، در نهایت از طریق لوله رایزر (لوله عمودی داخل فیلتر) به سمت بالا هدایت شده و وارد شیر، پورت تخلیه و نهایتاً وارد فاضلاب می گردد. از حالت شستشو برای آماده سازی بستر سیلیس و راه اندازی مجدد فیلتر استفاده می شود.


آیا شیر نیمه اتوماتیک فیلتر مدل N56D2 برای من مناسب است؟

شیر دستی فیلتر مدل N56D2 از نوع دستی بوده و قابل نصب بر فیلترهای شنی و کربنی FRP می باشد. در این شیر فیلتر تغییر حالت شیر باید به صورت دستی و توسط  اپراتور انجام شود. شیر دستی فیلتر مدل N56D2 از نوع نیمه اتوماتیک و سایز ورودی و خروجی 2 اینچ بوده و قابلیت عبور آب با دبی 10 متر مکعب بر ساعت را دارد. برای مشاهده دیگر مدل های شیرهای اتوماتیک و نیمه اتوماتیک می توانید به بخش شیر مخازن FRP مراجعه کنید.


در صورتی که برای تهیه انواع شیرهای فیلتر و سختی به مشاوره نیاز دارید، می توانید با کارشناسان فروشگاه تجهیزات آبی abin.ir در ارتباط باشید.

مشخصات فنی

نوع
شیر دستی فیلتر
نوع کارکرد
نیمه اتوماتیک فیلتر
جهت جریان
Down flow-time
دبی آب
10 متر مکعب بر ساعت
سایز اتصالات ورودی و خروجی
2 اینچ
فشار کاری
1.5 الی 6 بار (Bar)
بازه دمای کاری
5 تا 50 درجه سانتی گراد
