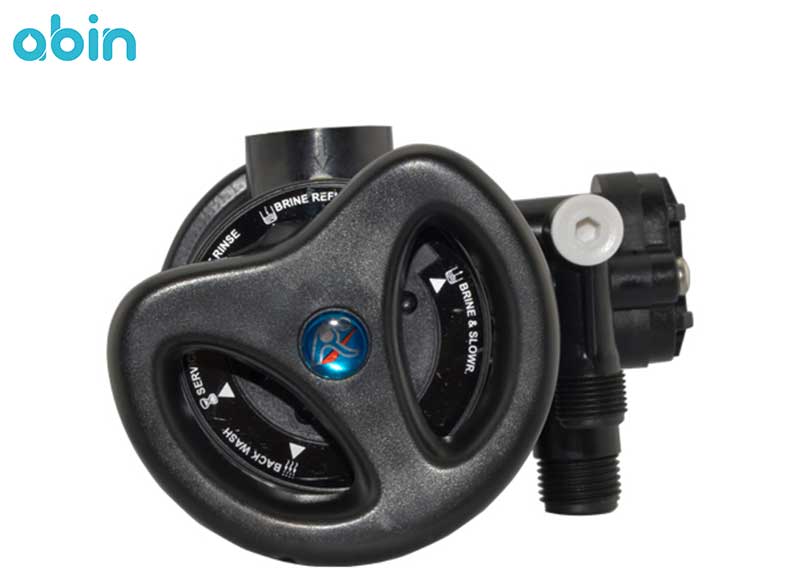

شیر دستی سختی گیر Runxin سایز 3/4 اینچ مدل F64B
شیر دستی سختی گیر رانکسین (RUNXIN) سایز 3/4 اینچ مدل F64B با عملکرد دستی قابلیت نصب بر روی مخازن سختی گیر رزینی را دارد. این شیر فیلتر سختی گیر برای تجهیزات تبادل یونی، سیستم های نرم سازی آب بویلر و سیستم پیش تصفیه اسمز معکوس مورد استفاده قرار می گیرد. نوع شیر دستی سختی گیر رانکسین F64B از نوع Top Mount بوده و دارای دسته ای از جنس پلاستیک برای تغییر حالت شیر می باشد. نرخ عملکرد این شیر 2 متر مکعب در ساعت می باشد و دارای حالت های سرویس، بک واش، آب شور، شستشوی آهسته، پر کردن آب شور و شستشوی سریع می باشد. برای تغییر به هر یک از این حالات باید چرخ دسته روی شیر را بچرخانید.
شیر سختی گیر دستی رانکسین مدل F64B از نوع Top Mountمی باشد. در سیستم سختی گیر رزینی، بعد از ریختن مقدار مشخصی رزین در داخل مخزن، شیر دستی برای مدت زمان مشخصی به صورت خودکار شروع به بک واش و احیای رزین می کند و بعد از اتمام فرایند شستشو با آب نمک سیستم قطع شده و به صورت خودکار دستگاه سختی گیر شروع به کار کرده و سختی آب ار از بین می برد.
مزایای شیر دستی سختی گیر رانکسین F64B
شیر سختی گیر دستی رانکسین مدل F64B دارای ویژگی ها و مزیت های زیر می باشد:
1- دارای بدنه ای از جنس پلاستیک ABS
2- قابل استفاده در دمای کاری بین 5 تا 50 درجه سانتی گراد
3- فشار آب: بین 1.5 تا 6 مگا پاسکال
4- رطوبت محیط: کمتر از 95% در دمای 25 درجه سانتی گراد
5- مقدار کلر آزاد: کمتر از 0.1 میلی گرم در لیتر
6- دارای خدمات پس از فروش مناسب
7- از نوع شیرهای سختی گیر Top Mount
موارد استفاده از شیر دستی سختی گیر رانکسین مدل F64B
شیر دستی سختی گیر رانکسین مدل F64B دارای کاربردهای زیر می باشد:
1- نرم سازی آب
2- سیستم های تصفیه و فیلتراسیون آب
3- سیستم های حذف مواد معدنی آب
4- مناسب برای تجهیزات تبادل یونی، آب خام با سختی کمتر یا مساوی 6.5 mmol/L
5- سیستم تصفیه و نرم سازی آب بویلر
6- پیش تصفیه سیستم های اسمز معکوس
7- سیستم های فیلتراسیون آب استخر
8- سیستم پیش تصفیه اسمز معکوس برای فیلترهای سختی گیر رزینی
نحوه عملکرد سختی گیر رزینی
سختی گیر (water softener) سیستمی است که از طریق عبور دادن آب سخت تحت فشار از بستر رزینی با بدنه فلزی یا فایبرگلاس (FRP) موجب تصفیه آب و حذف آهک از آب می گردد. سختی آب (شامل EC ،PH ،TDS ،Total hardness) پس از خروج از دستگاه سختی گیر، تغییرات قابل توجهی خواهد داشت، به این ترتیب که سختی و هدایت الکتریکی آب پس از عبور از دستگاه سختی گیر کاهش و TDS به میزان کمی افزایش می یابد، اما PH آب در محدوده خاصی ثابت می ماند. به منظور محاسبه ظرفیت سختی گیر ضروری است که دبی جریان آب، سختی کل آب ورودی و مدت زمات شستشوی معکوس یا بک واش اندازه گیری شود.
دستگاه سختی گیر رزینی به کمک برقراری واکنش بین یون های مثبت رزین و یون های منفی کلسیم و منیزیم موجود در آب باعث از بین رفتن املاح و تولید آب نرم می شود. این فرایند تا زمانی که همه یون های سدیم رزین با منیزیم و کلسیم تعویض شوند ادامه می یابد. پس از مدتی خاصیت سختی گیری و یون های سدیم موجود در رزین کاهش می یابد و باید بستر رزین را مجدداً احیا کرد. در عملیات احیای بستر رزین را با عبور محلول غلیظ سدیم کلرید شستشو می دهند. بستر تبادل یونی سختی گیر به طور کلی در چهار حالت اصلی بهره برداری (Service)، شستشوی معکوس (Back wash)، احیا (Regeneration) و شستشوی نهایی (Rinsing) به کار می رود.
از اجزای اصلی دستگاه سختی گیر می توان به مسیر ورودی و خروجی، مسیر آب نمک، مسیر تخلیه شستشو و مسیر بک واش و احیا و نیز دو دریچه در بالا و پایین دستگاه اشاره کرد. در کنار سختی گیر یک مخزن آب نمک برای عملیات وجود دارد که توسط لوله به منبع اصلی متصل می گردد. در قسمت فوقانی منبع اصلی یک گیج فشار قرار دارد که وظیفه آن نمایش فشار آب درون دستگاه سختی گیر می باشد.
طراحی دستگاه سختی گیر رزینی
پارامترهایی که به منظور طراحی دستگاه سختی گیر رزینی باید مورد توجه واقع شود، به شرح زیر هستند:
1. میزان سختی آب ورودی به سختی گیر (برحسب PPM)
2. مقدار جریان عبوری از دستگاه سختی گیر
3. ظرفیت رزین
4. نوع آنیونی یا کاتیونی بودن رزین
5. مدت زمان شست شو و احیای سیستم
احیای سختی گیر رزینی
در حالت احیا، آب نمک موجود در مخزن نمک برای احیا کردن سختی گیر رزینی (Water softner) وارد می گردد. جهت آب ورودی در این حالت برعکس عملیات شستشو معکوس است. جهت احیای سختی گیر رزینی به صورت زیر عمل می شود:
1- برای احیا سختی گیر رزینی، ابتدا همه شیرهای دستگاه را بسته و شیر هواگیری را باز کنید. بلافاصله پس از خروج آب، شیر هواگیری را ببندید. توجه شود که در صورت باز بودن شیر هواگیری امکان خروج رزین از دستگاه وجود دارد.
2- اهرم شیر سلوولو را به مدت 1 تا 2 دقیقه در موقعیت 1 قرار دهید تا شستشوی معکوس صورت گیرد. به این ترتیب مواد معلق از بستر رزین پاک شده و فشردگی بستر کاهش پیدا می کند.
3- شیر منبع آب نمک را باز نموده و اهرم آن را به مدت 25 تا 45 دقیقه در حالت 2 قرار دهید تا زرین دستگاه با محلول آب نمک شسته شود.
4- شیر مخزن نمک را ببندید و اهرم آن را در حالت 2 نگه دارید تا رزین دستگاه با آب تمیز شستشو گردد. سپس جهت استفاده از دستگاه تصفیه آب، اهرم شیر را در موقعیت 3 قرار دهید.
حالت های شیر سختی گیر دستی رانکسین مدل F64B
شیر سختی گیر نیمه اتوماتیک مدل F64B به طور کلی در 5 حالت زیر کار می کنند:
حالت اول: سرویس (Service)
در حالت سرویس یا بهره برداری یون های سدیم بستر رزینی با یون های منیزیم و کلسیم موجود در آب تعویض شده و رسوب کربنات کلسیم و منیزیم تشکیل شده از آب خارج می گردد.
حالت دوم: شستشوی معکوس (Backwash)
شستشوی معکوس یا بک واش از مهمترین مراحل شستشوی سختی گیر به شمار می آید. هنگامی که دستگاه در حالت سرویس قرار دارد، تحت تاثیر جریان مداوم آب از بالا به پایین قرار می گیرد، در نتیجه بستر رزین کاملاً فشرده می شود.
در حالت بک واش (شستشوی معکوس) جهت جریان آب معکوس شده و از پایین وارد دستگاه وارد می گردد. در این حالت با عبور آب از سیلیس، نازل ها و رزین، املاح موجود در بستر رزین بیرون می رود. فرایند تخلیه آب تا زمانی ادامه می یابد که آب خروجی کاملاً تمیز و شفاف شود.
حالت سوم: مکش محلول آب و نمک (Brine Draw)
در حالت احیا، آب نمک موجود در مخزن نمک برای احیا کردن رزین سختی گیر وارد می گردد. جهت آب ورودی در این حالت برعکس عملیات شستشو معکوس است. مقدار و غلظت محلول آب و نمک و کنترل عملیات احیا در این مرحله، تاثر زیادی بر روی عملکرد رزین در سرویس بعدی دارد.
حالت چهارم: شستشوی آهسته (Slow Rinse)
پس از مرحله مکش آب نمک لازم است که ستون رزین کاملاً شسته شود و محلول آب نمک از دستگاه سختی گیر خارج گردد.
حالت پنجم: شستشوی سریع (Fast Rinse)
در مرحله آخر شستشوی سریع بستر رزین انجام می گردد تا تمام املاح باقیمانده در ستون رزین (شامل یون های کلراید و سختی) شسته و خارج گردد تا رزین اماده عملیات سرویس شود.
آیا شیر اتوماتیک سختی گیر F64B برای من مناسب است؟
شیرهای سختی گیر رزینی مخازن FRP دارای دو نوع اتوماتیک (زمانی یا جریانی) و نیمه اتوماتیک هستند. در شیرهای سختی گیر رزینی اتوماتیک همه مراحل و عملیات کاملا اتوماتیک انجام می گردد، اما شیرهای سختی گیر دستی، برای انجام عملیات احیا و شستشوی معکوس در بازه های منظم و برنامه ریزی شده به اپراتور نیازمند می باشند. شیر دستی سختی گیر رزینی مدل F64B از نوع نیمه اتوماتیک بوده و قابلیت عبور آب با دبی 2 متر مکعب بر ساعت را دارد، برای مشاهده دیگر مدل های شیر اتوماتیک رزینی می توانید به شیر مخازن FRP مراجعه کنید.
در صورتی که برای تهیه شیر سختی گیر مورد نظر خود به مشاوره نیاز دارید، می توانید با کارشناسان وبسایت تجهیزات آبی آبین در ارتباط باشید.
