مزایا و معایب طراحی های متفاوت سیستم اولترافیلتراسیون
سیستم های اولترافیلتراسیون بسته به کاربرد و کیفیت آب ورودی می توانند در مدل های مختلف طراحی و ساخته شوند. این سیستم ها شامل اجزا مختلف غشایی، انواع جریان ها و پیکربندی های متفاوت هستند. این مقاله اصول اولترافیلتراسیون در این سیستم هارا به تفصیل توضیح داده است. هر یک از سیستم های برپایه فناوری اولترافیلتراسیون دارای ویژگی هایی هستند که تعیین می کند کدام مدل برای یک کاربرد خاص یا کیفیت آب ورودی مناسب تر است. تعیین بهترین سیستم اولترافیلتراسیون به عواملی مانند غلظت مواد جامد معلق، وجود روغن/چربی، رنگ و مصرف انرژی بستگی دارد.
در ادامه، به مقایسه مزایا و معایب دو جفت از پیکربندی های فناوری اولترافیلتراسیون یعنی فیلتراسیون با جریان بن بست (Dead End) در مقابل فیلتراسیون با جریان متقاطع (Cross-flow) و فیلتراسیون غوطه ور (submerged configuration) در مقابل پیکربندی مخزن تحت فشار (pressure vessel) می پردازیم.
اولترافیلتراسیون جریان بن بست در مقابل جریان متقاطع
یکی از مفاهیم اساسی در تصفیه آب، دینامیک سیالات است. دینامیک سیالات به چگونگی جریان مایعات از طریق فیلتر ممبران یا المان غشایی اشاره دارد و بر مصرف انرژی و نرخ انباشت مواد جامد تأثیر می گذارد. انتخاب نوع جریان به سطح غلظت مواد جامد معلق در آب ورودی بستگی دارد.

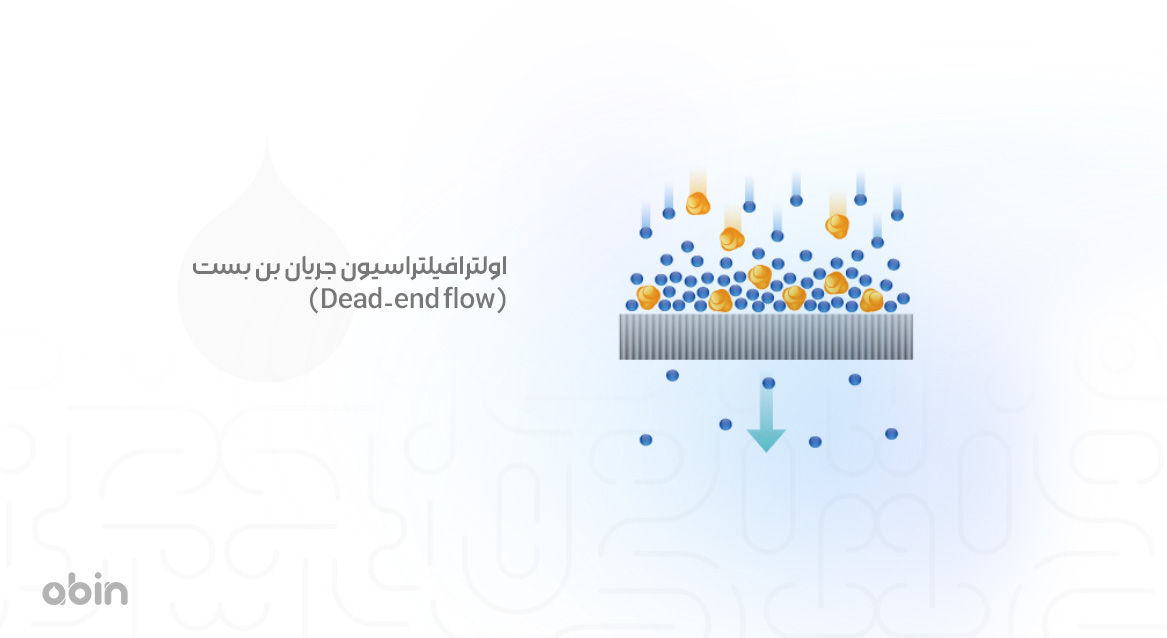

اولترافیلتراسیون جریان بن بست (Dead-end flow)
در پیکربندی اولترافیلتراسیون جریان بن بست، آب ورودی عمود بر سطح فیلتر غشایی جریان می یابد. مولکول ها و ذرات کوچکتر از اندازه مؤثر منافذ از غشا عبور کرده و به سمت دیگر منتقل می شوند، در حالی که مواد بزرگتر روی سطح المان غشا تجمع می کنند و لایه ای از رسوب تشکیل می دهند.
مزایای سیستم اولترافیلتراسیون جریان بن بست (Dead-end Flow)
سیستم اولترافیلتراسیون جریان بن بست به دلیل طراحی ساده، مصرف انرژی پایین و نیاز کم به فضا، یکی از گزینه های محبوب برای تصفیه آب با غلظت پایین مواد جامد معلق است. با این حال، برای کاربردهایی که نیاز به نگهداری مداوم کمتر و عملکرد طولانی مدت دارند، ممکن است گزینه های دیگری نظیر جریان متقاطع مناسب تر باشند. در ادامه به بررسی دقیق تر مزایای سیستم فیلتراسیون جریان بن بست می پردازیم:
• مصرف انرژی کم: در این سیستم، تمام انرژی مصرفی مستقیماً برای فشار دادن آب از طریق غشا به کار می رود. این ویژگی باعث می شود که در مقایسه با سایر سیستم های فیلتراسیون، میزان مصرف انرژی به طور قابل توجهی کاهش یابد. این مزیت برای کاربردهایی که محدودیت انرژی دارند، بسیار اهمیت دارد و به کاهش هزینه های عملیاتی کمک می کند.
• عدم نیاز به گردش مجدد: در اولترافیلتراسیون جریان بن بست، تمام مواد معلق و ذرات بزرگ تر از منافذ غشا، روی سطح آن تجمع می کنند و وارد جریان خروجی نمی شوند. بنابراین نیازی به طراحی و استفاده از سیستم گردش مجدد برای بازگرداندن آب یا مواد جامد معلق به چرخه تصفیه وجود ندارد. این امر باعث سادگی در طراحی سیستم، کاهش پیچیدگی های عملیاتی و افزایش کارایی فرآیند می شود.
• اشغال فضای کمتر: به دلیل حذف نیاز به خطوط اضافی، پمپ های جانبی یا شیرآلات مربوط به سیستم گردش مجدد، سیستم های جریان بن بست فضای کمتری را اشغال می کنند. این ویژگی به خصوص در مکان هایی با محدودیت فضا، نظیر تأسیسات کوچک یا مناطق شهری، بسیار مفید است. علاوه بر این، کاهش نیاز به تجهیزات اضافی باعث کاهش هزینه های نصب و نگهداری می شود.
معایب سیستم اولترافیلتراسیون جریان بن بست (Dead-end Flow)
با وجود مزایایی مانند مصرف انرژی پایین و هزینه اولیه کمتر، این روش دارای معایب و محدودیت هایی نیز هست که بر عملکرد و هزینه های عملیاتی تأثیر می گذارد. در ادامه، به بررسی معایب اصلی این سیستم می پردازیم.
• نیاز به شستشوی مکرر: در این نوع سیستم، مواد جامد معلق در آب ورودی به طور مستقیم روی سطح غشا تجمع می کنند و به تدریج لایه ای از رسوب روی غشا تشکیل می دهند. این تجمع مداوم باعث می شود تا غشا نیاز به شستشوی مکرر داشته باشد تا عملکرد بهینه خود را حفظ کند. فرایند شستشو نه تنها باعث افزایش مصرف آب و مواد شیمیایی می شود، بلکه هزینه های عملیاتی را نیز به طور قابل توجهی افزایش می دهد. این امر به ویژه در کاربردهایی که کیفیت آب ورودی پایینی دارند، اهمیت بیشتری دارد.
• کاهش جریان غشا: با گذشت زمان و ضخیمتر شدن لایه کیک روی غشا، جریان آب از طریق غشا کاهش می یابد. این کاهش جریان، بازده کلی سیستم را تحت تأثیر قرار داده و ممکن است نیاز به افزایش فشار ورودی یا توقف موقت عملیات برای شستشوی غشا را ضروری کند. کاهش جریان میتواند منجر به کاهش سرعت تصفیه و افزایش زمان فرآیند شود که در سیستم هایی با تقاضای بالای آب تصفیه شده یک چالش جدی محسوب می شود. علاوه بر این، فشار اضافی برای جبران این کاهش جریان می تواند منجر به افزایش مصرف انرژی و کاهش طول عمر غشا شود.

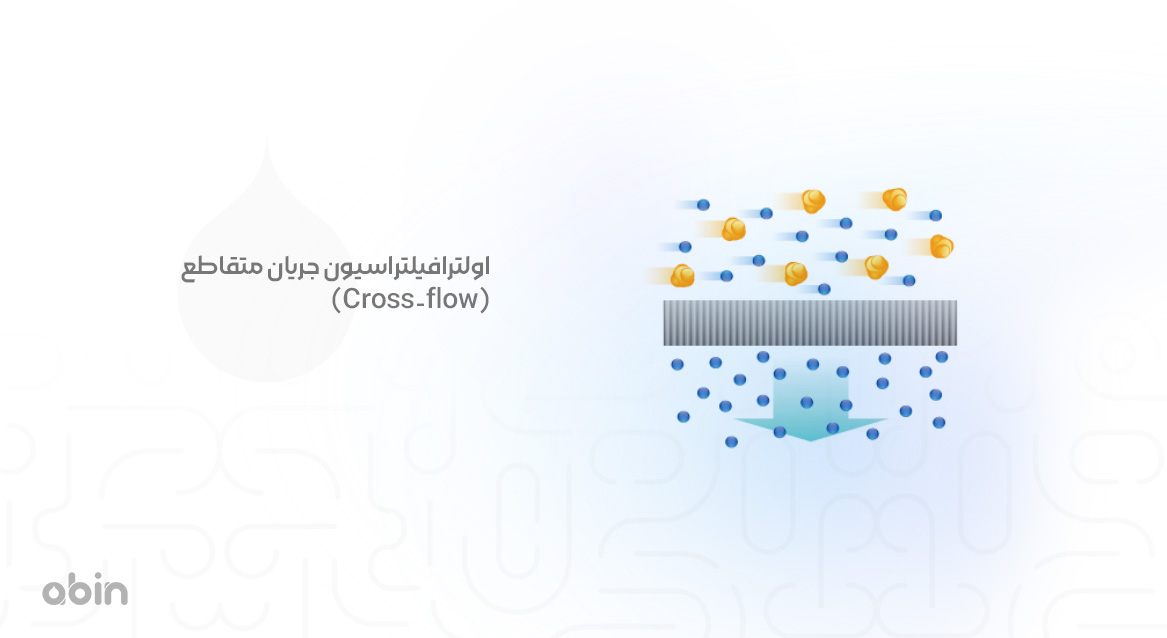

اولترافیلتراسیون جریان متقاطع (Cross-flow)
در این پیکربندی، آب ورودی موازی با سطح ممبران اولترافیلتراسیون جریان دارد. در حین حرکت، آب و ذرات کوچک از المان عبور می کنند و بخشی از مواد جامد به سطح غشا می چسبند. نیروی برشی ایجاد شده توسط جریان موازی به تمیز نگه داشتن فیلتر کمک می کند.
مزایای سیستم اولترافیلتراسیون جریان متقاطع (Cross-flow)
سیستم اولترافیلتراسیون جریان متقاطع با ویژگی هایی چون ایجاد نیروهای برشی، حفظ جریان ثابت و افزایش طول عمر غشا، به عنوان یکی از گزینه های برتر در فناوری های تصفیه آب شناخته می شود. این مزایا، به ویژه در کاربردهایی که کیفیت آب ورودی متغیر است یا غلظت مواد جامد معلق بالاست، ارزش این پیکربندی را بیش از پیش نمایان می سازد.
• نیروهای برشی: یکی از ویژگی های برجسته جریان متقاطع، ایجاد نیروهای برشی در سطح غشا است. این نیروها که ناشی از حرکت موازی آب با سطح غشا اولترافیلتراسیون هستند، به طور موثری لایه های جامد اضافی را از سطح غشا جدا می کنند. این مکانیزم نه تنها باعث تمیزی بیشتر غشا می شود، بلکه از تشکیل لایه های ضخیم کیک که می توانند جریان را محدود کنند، جلوگیری می کند. نتیجه این عملکرد، کاهش نیاز به شستشوهای مکرر و افزایش بهره وری کلی سیستم است.
• جریان ثابت تر: یکی دیگر از مزایای سیستم اولترافیلتراسیون جریان متقاطع، حفظ جریان ثابت تر در طول زمان است. به دلیل اینکه لایه کیک روی سطح فیلتر به طور مداوم نازک نگه داشته می شود، مقاومت هیدرولیکی کمتری در برابر عبور جریان آب ایجاد می شود. این امر موجب شده که جریان عبوری از غشا به صورت پایدار باقی بماند و کارایی سیستم در مدت زمان طولانی تری حفظ شود.
• طول عمر بیشتر فیلترها: در سیستم جریان متقاطع، تمیزی مداوم سطح المان ها به لطف نیروهای برشی و جلوگیری از تجمع بیش از حد مواد جامد، به افزایش طول عمر غشا کمک می کند. این ویژگی از تخریب زودهنگام غشا جلوگیری کرده و نیاز به تعویض مکرر آن را کاهش می دهد. همچنین، با کاهش تعداد دفعات شستشوهای شیمیایی، هزینه های عملیاتی و نگهداری سیستم به طرز قابل توجهی کاهش می یابد.
معایب سیستم اولترافیلتراسیون جریان متقاطع (Cross-flow)
از جمله معایب سیستم جریان متقاطع، می توان به موارد زیر اشاره کرد:
• نیاز به گردش مجدد: یکی از چالش های اصلی سیستم جریان متقاطع، نیاز به گردش مجدد آب است. از آنجا که در این سیستم، همه آب در یک زمان از فیلترها عبور نمی کند، بخشی از آب حاوی مواد معلق باید به سیستم بازگردد تا از اتلاف آب جلوگیری شود. این گردش مجدد می تواند به افزایش پیچیدگی طراحی سیستم و نیاز به استفاده از پمپ ها و خطوط اضافی منجر شود. علاوه بر این، در صورت مدیریت نادرست، گردش مجدد ممکن است باعث تجمع مواد جامد در برخی نقاط سیستم شده و به افت عملکرد منجر شود.
• مصرف انرژی بیشتر: سیستم جریان متقاطع به دلیل ترکیب فشار غشا و نیروی لازم برای حرکت آب در طول فیلتر و گردش مجدد، انرژی بیشتری نسبت به برخی دیگر از سیستم های تصفیه آب مصرف می کند. این افزایش مصرف انرژی به خصوص در کاربردهایی با حجم بالای آب ورودی یا آب با غلظت بالای مواد جامد معلق محسوس تر است. هزینه های انرژی بالاتر می تواند یکی از چالش های اصلی در به کارگیری این فناوری در پروژه های بزرگ یا مناطقی با محدودیت منابع انرژی باشد.
اولترافیلتراسیون غوطه ور در مقابل مخزن فشار
برای تصفیه موثر، مایعات باید در یک محفظه قرار گیرند. دو پیکربندی اصلی اولترافیلتراسیون شامل غوطه ور و مخزن فشار است. انتخاب این پیکربندی ها به کاربرد، غلظت مواد جامد در آب ورودی، نیازهای فشاری، نرخ جریان و دسترسی بستگی دارد.

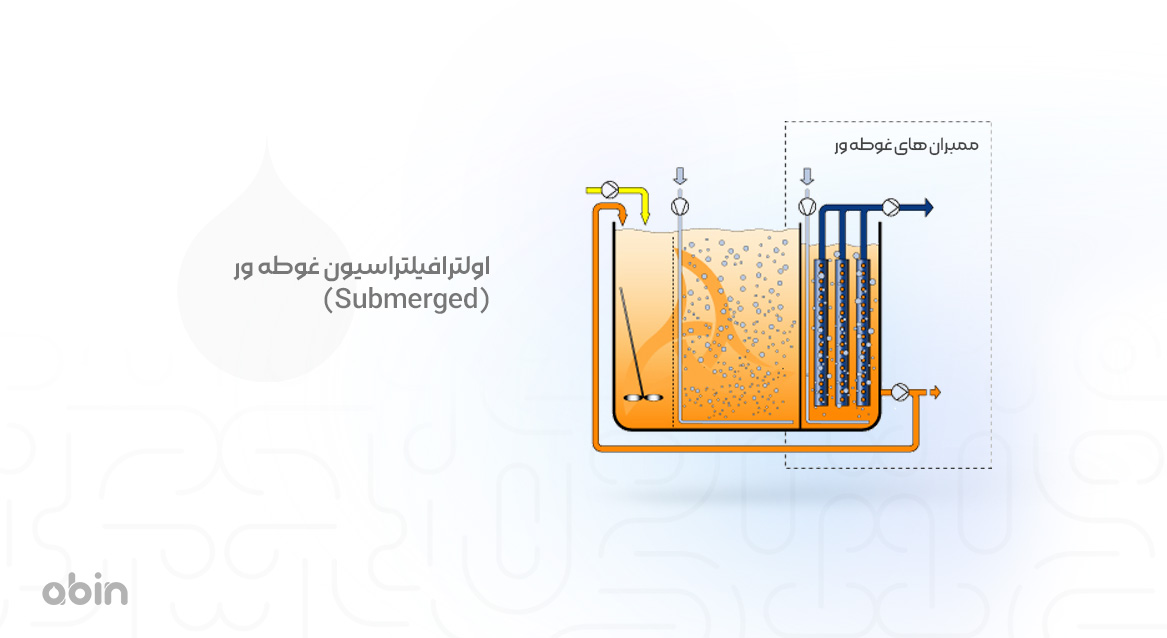

اولترافیلتراسیون غوطه ور (Submerged)
سیستم اولترافیلتراسیون غوطه ور (Submerged) یکی از پیکربندی های رایج در سیستم فیلتراسیون تصفیه آب است که در آن فیلترهای غشایی به صورت مستقیم درون یک مخزن باز و در معرض جو قرار می گیرند. در این روش، آب ورودی به داخل مخزن هدایت شده و غشاها در آن غوطه ور می شوند. عبور آب از میان غشاها با استفاده از فشار خلأ انجام می شود که باعث می شود آب تصفیه شده به سمت لوله خروجی جریان یابد. این پیکربندی با بهره گیری از طراحی ساده و کارآمد، گزینه ای مناسب برای تصفیه آب در کاربردهای مختلف به شمار می آید.
مزایای اولترافیلتراسیون غوطه ور (Submerged)
سیستم اولترافیلتراسیون غوطه ور (Submerged) به دلیل ویژگی ها و مزایای خاص خود، یکی از انتخاب های محبوب در تصفیه آب است. در ادامه به بررسی بیشتر مزایای این روش در سیستم تصفیه آب می پردازیم:
• بازرسی بصری: بازرسی بصری از مهم ترین مزایای این سیستم به شمار می آید، زیرا طراحی باز مخزن امکان مشاهده مستقیم وضعیت فیلترها را فراهم می کند. این ویژگی نه تنها فرآیند نظارت را ساده تر می کند، بلکه به شناسایی سریع مشکلات احتمالی و انجام اقدامات اصلاحی کمک می کند.
• عملکرد با فشار پایین: استفاده از فشار تفاضلی پایین برای عبور آب از غشاها، مصرف انرژی را کاهش داده و باعث کاهش هزینه های عملیاتی می شود. این امر به ویژه در تصفیه حجم بالای آب اهمیت دارد، زیرا بهره وری انرژی بالاتر به کاهش هزینه های کلی پروژه می انجامد.
علاوه بر این، طراحی ساده سیستم باعث کاهش نیاز به تجهیزات پیچیده و نگهداری آسان تر می شود که در نهایت به افزایش طول عمر و کاهش هزینه های تعمیر و نگهداری کمک می کند.
معایب اولترافیلتراسیون غوطه ور (Submerged)
معایب پیکربندی غوطه ور (Submerged) در سیستم های اولترافیلتراسیون به عواملی همچون محدودیت های عملیاتی و افزایش هزینه های نگهداری و بهره برداری مربوط می شود.
• تأثیر ارتفاع: تأثیر ارتفاع یکی از چالش های مهم است، زیرا در مناطق با ارتفاع بالا، کاهش فشار جوی باعث افت فشار تفاضلی می شود که عملکرد سیستم را مختل می کند و نیاز به تنظیمات پیچیده تری دارد.
• تأثیر دمای پایین آب: دمای پایین آب با افزایش ویسکوزیته، جریان آب را دشوارتر کرده و فشار بیشتری به پمپ ها وارد می کند که این موضوع منجر به افزایش مصرف انرژی و کاهش بهره وری سیستم می شود.
• زمان بیشتر برای تعویض فیلتر: تعویض غشاها نیز زمان بر و دشوار است؛ زیرا برای تعویض، نیاز به خارج کردن کل ساختار از مخزن وجود دارد که می تواند باعث توقف طولانی مدت در عملکرد سیستم شود.

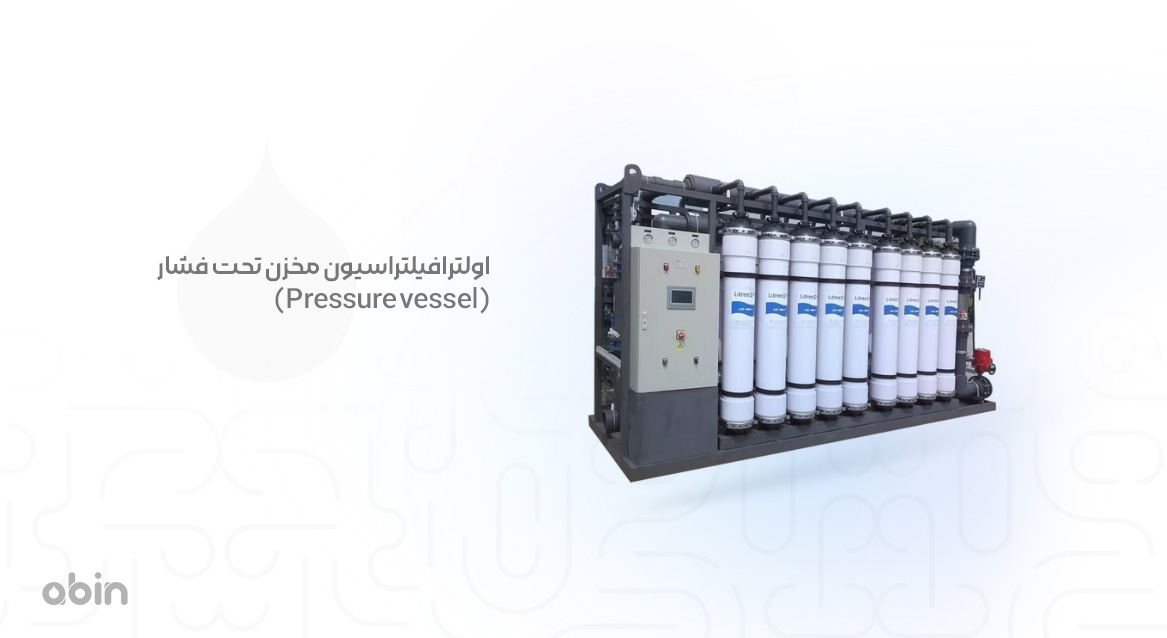

اولترافیلتراسیون مخزن تحت فشار (Pressure vessel)
سیستم اولترافیلتراسیون با پیکربندی مخزن تحت فشار (Pressure Vessel) یکی از مدل های پیشرفته و کارآمد در تصفیه آب است که در آن غشاها درون لوله های استوانه ای قرار گرفته و به صورت موازی به یکدیگر متصل می شوند. در این روش، آب ورودی توسط یک پمپ فشار قوی از میان غشاها عبور داده می شود.
مزایای اولترافیلتراسیون مخزن تحت فشار (Pressure vessel)
پیکربندی مخزن تحت فشار (Pressure Vessel) در سیستم های اولترافیلتراسیون به دلیل ویژگی های منحصربه فرد خود، مزایای متعددی را ارائه می دهد که آن را به گزینه ای کارآمد و مطمئن برای کاربردهای مختلف تبدیل می کند.
• دامنه وسیع فشار عملیاتی: دامنه وسیع فشار عملیاتی یکی از اصلیترین مزایای این سیستم است، زیرا عدم وابستگی به فشار جوی امکان عملکرد در شرایط مختلف، از جمله نوسانات موقتی در کیفیت یا فشار آب ورودی را فراهم می کند. این ویژگی، انعطاف پذیری سیستم را افزایش داده و کارایی آن را در محیط های متنوع تضمین می کند.
• جریان بیشتر: توانایی کار با جریان های بالاتر باعث می شود این سیستم برای تصفیه حجم های زیاد آب ایده آل باشد. این قابلیت نه تنها سرعت تصفیه را افزایش داده، بلکه برای صنایع و محیط هایی که نیاز به تامین آب در مقیاس بزرگ دارند، راه حلی موثر ارائه می دهد.
• ایمنی بیشتر در تمیزکاری: طراحی محفظه بسته، از انتشار بخارات مواد شیمیایی مورد استفاده در تمیزکاری به محیط اطراف جلوگیری کرده که این امر به بهبود شرایط کاری و کاهش خطرات برای اپراتورها کمک می کند.
• مقاومت در برابر آلودگی خارجی: به دلیل طراحی بسته سیستم، المان ها و آب ورودی از هرگونه آلودگی ناشی از گردوغبار، ذرات معلق یا عوامل محیطی دیگر در امان می ماند. این ویژگی نه تنها طول عمر غشاها را افزایش می دهد، بلکه کیفیت نهایی آب تصفیه شده را نیز تضمین می کند.
معایب اولترافیلتراسیون مخزن تحت فشار (Pressure vessel)
معایب سیستم اولترافیلتراسیون مخزن تحت فشار شامل چالش هایی است که می تواند در برخی موارد استفاده از این سیستم را محدود کند. یکی از این چالش ها هزینه های بالاتر برای محفظه ها است. در این پیکربندی، به دلیل طراحی فشرده و نیاز به تعداد زیادی محفظه استوانه ای جداگانه برای قرارگیری غشاها، هزینه اولیه تجهیزات افزایش می یابد. این محفظه ها باید از مواد مقاوم در برابر فشار بالا و خوردگی ساخته شوند تا در برابر شرایط عملیاتی سخت مقاومت کنند که خود به افزایش هزینه های ساخت و نصب منجر می شود.
