پمپ طبقاتی عمودی لئو مدل  LVR 3-23

پمپ عمودی مدل LVR 3-23 ساخت شرکت معتبر لئو است و دارای ماکزیمم هد 146 متر و دبی 4.5 متر مکعب بر ساعت است. در ساخت این پمپ از بهترین مواد اولیه و قطعات با کیفیتی استفاده شده است که موجب طول عمر بالای این پمپ نسبت به پمپ های عمودی طبقاتی مشابه آن در برندهای دیگر گردیده است. تمام قطعات پمپ عمودی مدل LVR 3-23 به جز پایه و هد دستگاه از استیل ضد زنگ با گرید 304 تهیه شده اند که مقاومت بالایی در برابر خوردگی و فشار های مکانیکی از خود نشان می دهد. این پمپ عمودی طبقاتی به صورت چند طبقه یا چند پروانه ای طراحی شده است که به دلیل قرارگیری عمودی آن در سیستم سطح مقطع کمتری را اشغال می کند. این مساله یکی از ویژگی های منحصر به فرد پمپ های عمودی به ویژه پمپ LVR 3-23 است. کیفیت مناسب و فشار بالای پمپ های طبقاتی ساخت شرکت لئو استفاده از پمپ طبقاتی LVR 3-23 را در فرایندهای صنعتی و انتقال سیال هایی با گرانروی پایین ممکن ساخته است. بعلاوه ساختار چند پروانه ای این پمپ طبقاتی عمودی LEO فشارها و دبی های بالای را برای فراهم می سازد که امروزه در فرایند و سیستم های صنعتی ضرورت محسوب می شود.


پمپ طبقاتی عمودی مدل LVR 3-23 از نوع پمپ های سانتریفیوژی است که عملکرد آن براساس فرایند گریز از مرکز صورت می گیرد. کاربردهای مهم این پمپ عمودی طبقاتی در سیستم های تصفیه آب و آب شیرین کن ها، تامین آب مورد نیاز بویلرها و مخازن تحت فشار، افزایش فشار آب در ساختمان های مسکونی و تجاری می باشند. کمپانی لئو تولید کننده انواع پمپ خانگی و صنعتی نظیر پمپ های مورد استفاده در تصفیه آب و فاضلاب، تهویه مطبوع، کشاورزی و ... می باشد. البته به تازگی به این شرکت واحد جدیدی نیز افزوده شده است که وظیفه تولید پمپ های مورد استفاده نیروگاهی و پالایشگاه های نفت و گاز را بر عهده دارد. شرکت معتبر لئو LEO از استانداردهای معتبر جهانی در تولید محصولات خود بهره می گیرد که استانداردهای کیفیت و ایمنی نظیر استاندارد اتحادیه اروپا و استاندارد ACS می باشند.

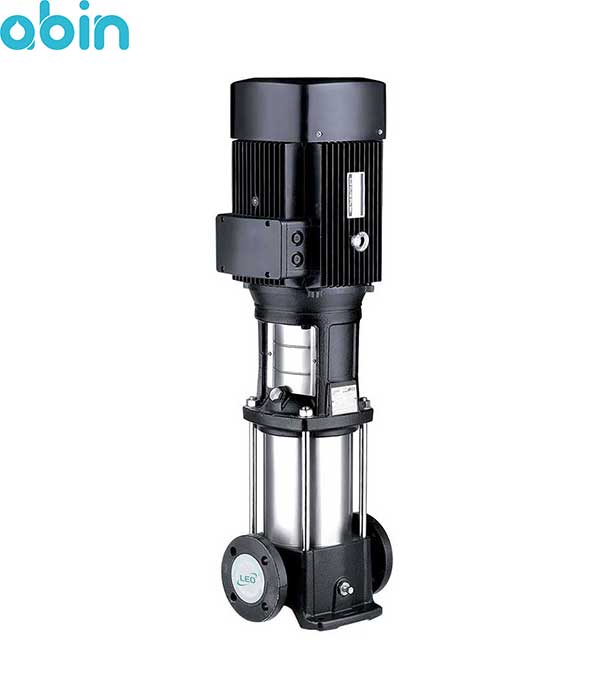

پمپ طبقاتی عمودی لئو LVR 3-23

کاربرد پمپ طبقاتی عموی LEO مدل LVR 3-23

از پمپ طبقاتی عمودی لئو LVR 3-23 می توان علاوه بر آب به منظور انتقال و افزایش فشار در سیال های فاقد مواد جامد و ناخالصی ها، اشتعال ناپذیر و دارای ویسکوزیته پایینی هستند استفاده نمود که شامل موارد زیر می باشند:


•    افزایش فشار آب در مناطق صنعتی، ساختمانی و کشاورزی
•    تامین فشار در سیستم های آبرسانی و اطفای حریق
•    سیستم های تصفیه آب صنعتی اسمز معکوس و آب شیرین کن ها
•    بوستر پمپ در سیستم های آتش نشانی و آبرسانی
•    در سیستم های شستشوی صنعتی و آبیاری نظیر فواره ها
•    چرخش آب در دستگاه های گرمایشی و سرمایشی
•    سیستم های آبیاری تحت فشار در حوزه باغبانی و کشاورزی
•    انتقال آب در دستگاه های حرارتی، برودتی و تهویه مطبوع


مزیت های پمپ عمودی طبقاتی لئو مدل LVR 3-23

پمپ های طبقاتی عمودی مدل LVR 3-23 به دلیل کیفیت و طراحی ویژه چند پروانه ای خود دارای مزیت های زیر می باشد:


•    پمپاژ آب به صورت یکنواخت تر: در پمپ های طبقاتی عمودی به دلیل طراحی طبقاتی و استفاده از پروانه هایی با قطر کمتر عمدتاً فشار آب کمی کاهش یافته و آب به صورت یکنواخت تری پمپاژ می شود.
•    صدای کمتر کارکرد پمپ نسبت به پمپ های افقی
•    مشکلات کمتر در مورد بالانس کوپلینگ
•    کم جا و پرتابل بودن در مقایسه با پمپ های افقی
•    نیاز به الکتروموتور با توان پایین تر جهت افزایش ارتفاع سیال


پمپ سانتریفیوژی طبقاتی


پمپ های طبقاتی در دسته پمپ های سانتریفیوژی یا پمپ های گریز از مرکز قرار دارند که برحسب وضعیت الکتروموتور در آنها به دو دسته افقی یا عمودی طبقه بندی می شوند. جنس این پمپ ها عمدتاً از چدن یا استیل ضد زنگ است و برحسب عملکرد و متریال مورد استفاده کاربردهای متنوع و فراوانی را به خود اختصاص می دهند. پمپ های سانتریفیوژی از نوع پمپ های جابجایی مثبت است، زیرا با چرخش پروانه انرژی به سیال انتقال می یابد. اهمیت پمپ های طبقاتی یا چند پروانه ای بدین علت است که برای مثال برای پمپاژ آب با ارتفاع 350 متربه پروانه یک طبقه با دور حدود 7500 (دور بر دقیقه) و قطر بسیار بزرگ نیاز می باشد،  در حالی که با طراحی چند طبقه پمپ های آب طبقاتی، علاوه بر کاهش دور می توان از پروانه هایی با قطر کمتر استفاده کرد.


در پمپ های طبقاتی معمولاً تعدادی پروانه و دیفیوزر به صورت سری قرار می گیرند به گونه ای که سیال (آب) پس از خروج از پروانه اول، به پروانه دوم وارد می شود. درنتیجه در پمپ های طبقاتی امکان دستیابی به فشارهای بالاتر نیز وجود دارد. ساختمان این پمپ ها شامل محوری واحد است به آن اصطلاحاً شافت اصلی پمپ نیز می گویند. اجزای نظیر پروانه ها، کاسه ها و دیفیوزرها در پمپ نیز در یک محور واقع شده اند.


به دلیل طراحی چند طبقه در این پمپ های سانتریفیوژی، فشار کلی پمپ معمولاً از مجموع فشارهای هر طبقه بدست می آید. بنابراین می توان فهمید که این پمپ ها می توانند حجمی معینی از یک سیال را توسط موتوری با توان کمتر نسبت به پمپ های تک پروانه به ارتفاع مورد نظر برسانند. پمپ های آب طبقاتی علاوه بر طراحی چند پروانه ای برحسب به موقعیت الکتروموتور در دو نوع افقی و عمودی تولید و عرضه می شوند. تفاوتی که این پمپ های طبقاتی را از یکدیگر متمایز می کند، این است که در شرایط یکسان دبی و هد، پمپ های عمودی طبقاتی نسبت به پمپ های افقی فضای کوچکتری را اشغال کرده و دارای کارکردی با صدای کمتر و استهلاک و خرابی پایین تری هستند. باید توجه داشت که در پمپ های طبقاتی معمولاً فاصله پروانه ها با بدنه دستگاه کم است درنتیجه امکان صدمه بر بدنه پمپ های طبقاتی وجود دارد.


تفاوت پمپ های طبقاتی عمودی و افقی


اگرچه تفاوت عمده پمپ های طبقاتی عمودی و افقی در نحوه قرار گیری الکتروموتور در آنها ست. اما عملکرد آنها کاملاً متمایز است. برخی از تفاوت های پمپ های طبقاتی عمودی و افقی شامل موارد زیر هستند:


•    پمپ های عمودی به دلیل قرار گیری طبقات و پروانه ها به حالت عمودی، نسبت به پمپ های افقی آب را با صورت یکنواخت تری پمپاژ می کنند.
•    ساختار عمودی الکتروموتور در پمپ های عمودی در مقایسه با پمپ های افقی بالانس ترعمل می کنند.
•    سطح مقطع قرار گیری پمپ های عمودی کمتر است، بنابراین استفاده از آنها در مکان های کوچکتر نسبت به پمپ های طبقاتی افقی مناسب تر است.
•    در پمپ های طبقاتی عمودی امکان نصب موازی وجود دارد، در نتیسجه نسب به پمپ های افقی فشار بیشتری را تولید می کنند.




ویژگی های پمپ طبقاتی لئو مدل LVR 3-23

مشخصات فنی پمپ های طبقاتی مدل LVR 3-23 به شرح زیر هستند:

بازه دبی پمپ

4.5 متر مکعب بر ساعت

توان

3 اسب بخار

ماکزیمم هد

146 متر

کلاس حفاظتی موتور

55IP

دهانه ورودی

1 اینچ (DN25)

دهانه خروجی

1 اینچ (DN25)

بازه PH سیال

4-10

بازه دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند متفاوت باشد)

تعداد پروانه ها (طبقات)

23

منبع انرژی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس کانکشن پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)




از پمپ طبقاتی عمودی مدل LVR 3-23 به منظور پمپاژ سیال هایی که غیر مخرب، اشتعال ناپذیر و غیر چسبناک هستند و ویسکوزیته آن پایین و نزدیک به آب می باشد می توان استفاده نمود. اگر سیال مورد نظر گرانروی بالاتری دارد، لازم است که الکتروموتوری با توان بالاتر مورد استفاده قرار بگیرد. اگر از پمپ طبقاتی در ارتفاع بالایی استفاده می شود، حداکثر ارتفاع مجاز از سطح دریا 1000 متر است و برای ارتفاع های بالاتر از آن به استفاده از الکتروموتور با توان بالاتر نیازمند هستیم. این مساله به علت کاهش چگالی و کاهش اثر خنک کنندگی هوا در ارتفاعات و درنتیجه توان خروجی کمتر موتور اتفاق می افتد.

نکات مهم در نصب و راه اندازی از پمپ های طبقاتی


نصب و راه اندازی پمپ های طبقاتی باید توسط کارشناس مجرب و به توجه به مشخصات دستگاه صورت گیرد. با این وجود در هنگام نصب پمپ های آب طبقاتی توجه به نکات زیر مهم است:


1-    برای نصب پمپ از لوله ورودی با کمترین طول استفاده کنید تا از ایجاد پیچ و خم در آن جلوگیری شود.
2-    اگر از پمپ در محلی خشک استفاده می شود، برای عملکرد بهتر پمپ از تهویه مطلوبی بهره بگیرید.
3-    در محل ورودی و خروجی لوله، باید از شیر استفاده گردد و در مسیر لوله ورودی شیر یک طرفه قرار گیرد.
4-    به منظور جلوگیری از خرابی پمپ، لازم است که دمای 60 بیشتر و یا از 4 درجه سانتی گراد کمتر نباشد.
5-    برای جلوگیری از جمع شدن لوله از نصب پمپ توسط تیوب های پلاستیکی نرم پرهیز کنید.
6-    قطر لوله ورودی باید متناسب با حجم آب ورودی باشد تا هدر رفت آب تا حد امکان جلوگیری شود. از طرفی این مساله در بازده خروجی پمپ تاثیر به سزایی خواهد داشت.
7-    به صورت دوره و مرتب میزان مکش و تخلیه پمپ را بررسی کرده و آن را ثبت کنید.
8-    حتی اگر پمپ به درستی انتخاب گردد، نصب نامناسب پمپ می تواند منجر به شکست شود.


آیا پمپ طبقاتی عمودی لئو مدل LVR 3-23 انتخاب مناسبی است؟

پمپ عمودی لئو مدل LVR 3-23 دارای ماکزیمم هد 146 متر و دبی 4.5 متر مکعب بر ساعت است. تمام قطعات پمپ عمودی به جز پایه و هد دستگاه از استیل ضد زنگ با گرید 304 تهیه شده اند که در برابر خوردگی و فشار های مکانیکی از مقاومت بالایی برخوردار است. ساختار چند پروانه ای این پمپ طبقاتی عمودی LEO امکان ایجاد فشارها و دبی های بالای را فراهم می سازد که امروزه در فرایند و سیستم های صنعتی ضرورت محسوب می شود. مهمترین کاربردهای پمپ عمودی لئو مدل LVR 3-23 در سیستم های تصفیه آب و آب شیرین کن ها، تامین آب مورد نیاز بویلرها و مخازن تحت فشار، افزایش فشار آب در ساختمان های مسکونی و تجاری می باشد. کمپانی لئو تولید کننده انواع پمپ خانگی و صنعتی نظیر پمپ های مورد استفاده در تصفیه آب و فاضلاب، تهویه مطبوع، کشاورزی و نیز پمپ های مورد استفاده نیروگاهی و پالایشگاه های نفت و گاز است. شرکت معتبر لئو LEO از استانداردهای معتبر جهانی در تولید محصولات خود بهره می گیرد که استانداردهای کیفیت و ایمنی نظیر استاندارد اتحادیه اروپا و استاندارد ACS هستند.


سایت تصفیه آب آبین عرضه کننده انواع پمپ های صنعتی با برندهای معتبر است که برای رفاه مشتریان خود امکان دریافت مشاوره رایگان نیز قرار داده است. چنانچه قصد خرید و دریافت مشاوره رایگان کارشناسان مجرب را دارید به سایت abin.ir مراجعه کنید.

پمپ های طبقاتی LEO

ماکزیمم فشار
14.5 بار
ماکزیمم دبی پمپ
4.5 متر مکعب بر ساعت
توان موتور
3 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1 اینچ (DN25)
ماکزیمم هد پمپ
146 متر
